Harrison Series Twelve
Digitally controlled analog console for film post-production and broadcast
Description
Technical
Specifications
Inputs / Outputs
| Total inputs | 60 |
|---|
Processing
| Mix buses | 24 |
|---|---|
| Aux sends | 8 |
| DSP engine | Chemin audio analogique + routeur numériquement commandé 256x256 ; upgrade X-Engine (2008) apporte les E/S numériques AES3 et un X-Router 336x336 avec option Hot Standby |
| Architecture | Surface de contrôle tout-numérique séparée des racks audio analogiques (jusqu'à plusieurs dizaines de mètres) ; le seul signal audio présent sur la surface est l'alimentation des VU-mètres. |
| Eq | EQ 4 bandes paramétriques + filtres passe-haut et passe-bas par voie. |
| Dynamics | Gate/expander + compresseur par voie. |
| Traitement Voie | Par voie : expandeur/gate, compresseur, EQ paramétrique 4 bandes, paire de filtres |
| Modularite | Conception modulaire : agencement configurable pour film, broadcast ou studio musique |
Surface
| Physical faders | 40 |
|---|---|
| Motorized faders | Yes |
| Fader layers | 4 |
| Screens | 1 |
| Touchscreen | Yes |
| Couches | Jusqu'à 4 couches de voies sur la surface (gabarit compact) ; écran tactile |
Recording
| Onboard recording | No |
|---|
Networking
| Networking & protocols | AES/EBU |
|---|---|
| Redundant PSU | Yes |
| Redundant networking | No |
Other
| Ordinateur | Ordinateur de mixage bâti autour d'une machine Apple à bus NuBus |
|---|---|
| Surround | Panoramique surround 5.1 assisté par un joystick motorisé breveté Harrison. |
| Automation | Automation dynamique totale de chaque fader et paramètre, pilotée au timecode fourni par la DAW. |
| Router | Routeur analogique à commande numérique 256x256 (virtual patch bay piloté via l'écran tactile) ; X-Router 336x336 avec option Hot Standby à partir de l'upgrade X-Engine (2008). |
| Annee Note | Introduction datée ~1994 (le backlog indiquait 1988, donnée corrigée) — à confirmer |
| Mix Computer | Ordinateur Macintosh à cartes NuBus servant de 'cerveau', interface à écran tactile, tournant sous Mac OS classique jusqu'à Mac OS 8. |
| Layers | Jusqu'à 4 couches (layers) de voies par tranche. |
| Modularity | Modularité complète : les valeurs 60 voies / 40 faders / 24 bus / 8 aux correspondent à une configuration film représentative documentée. Chaque installation est unique. |

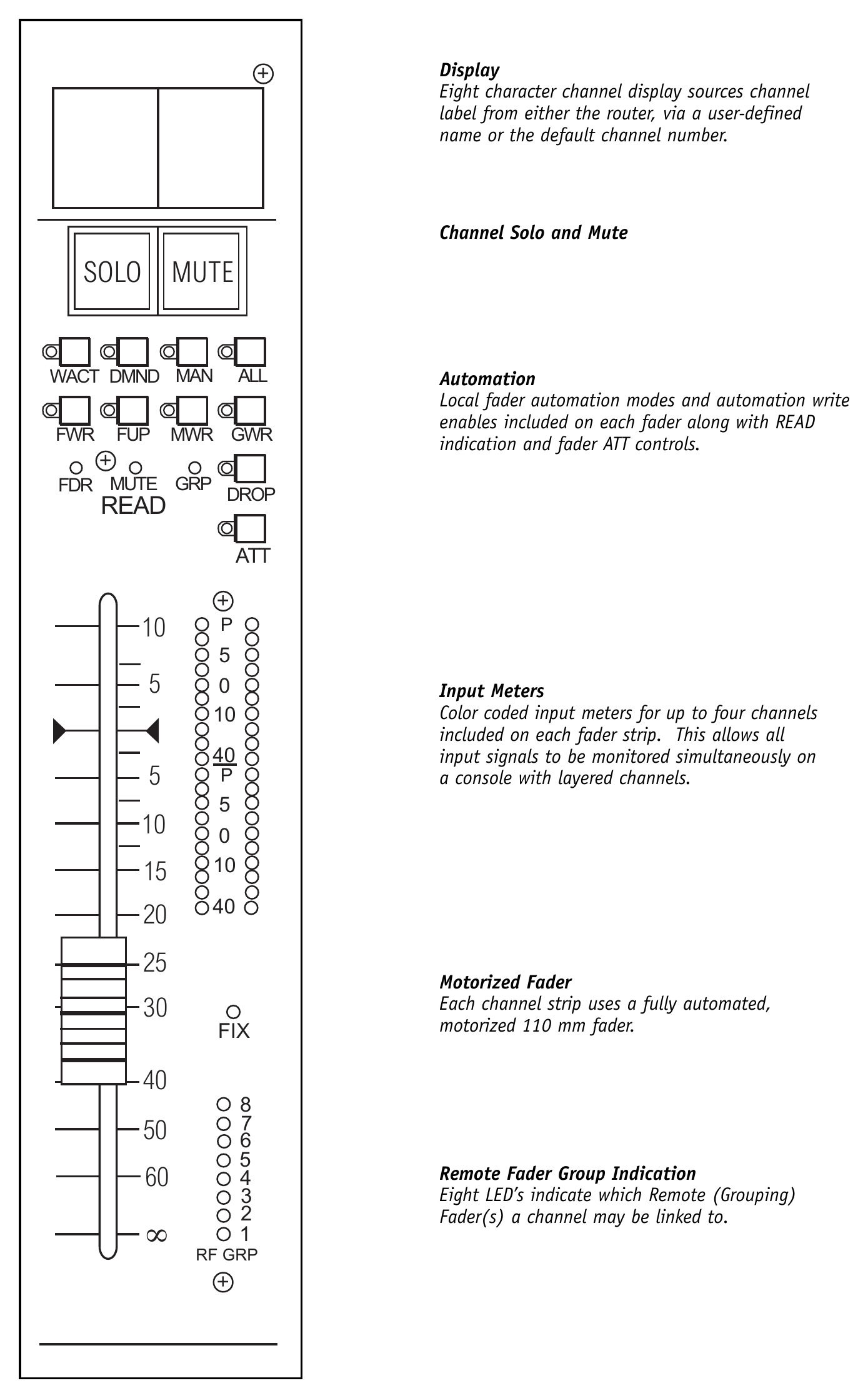

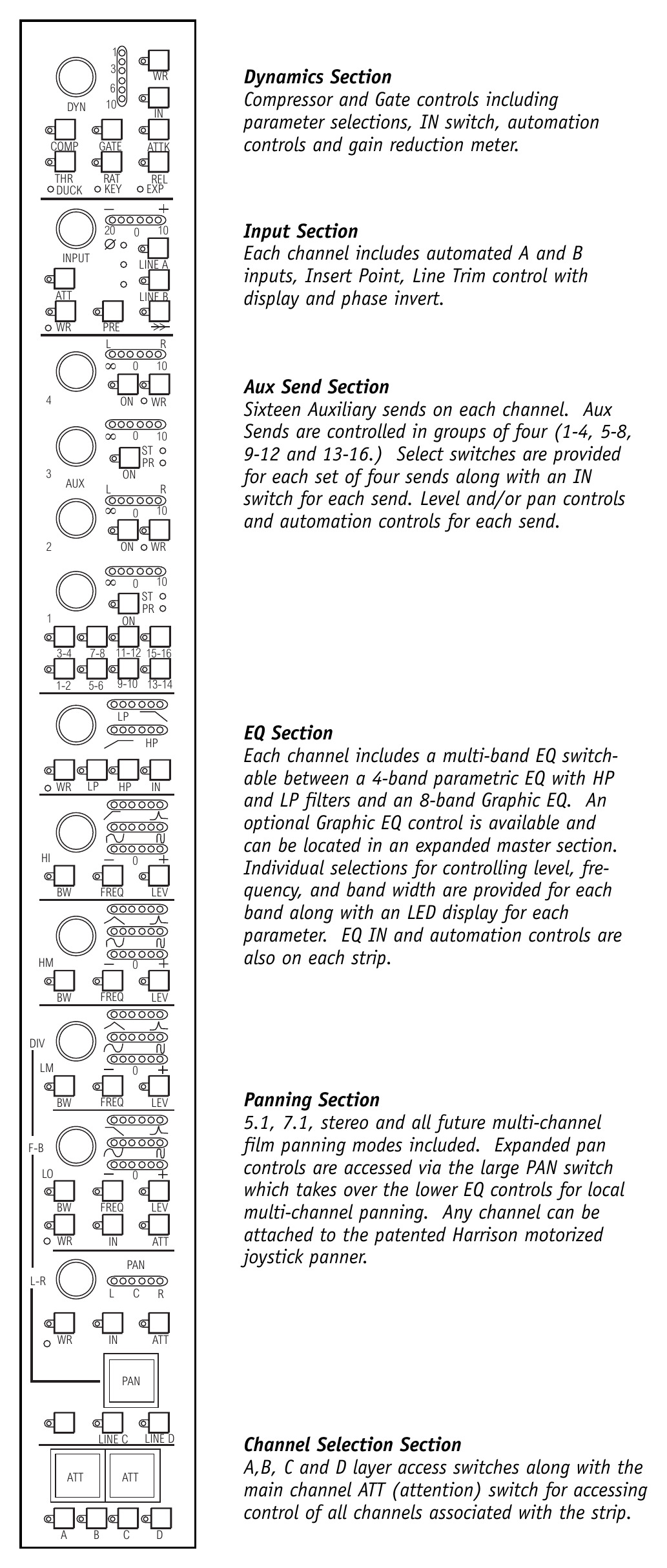

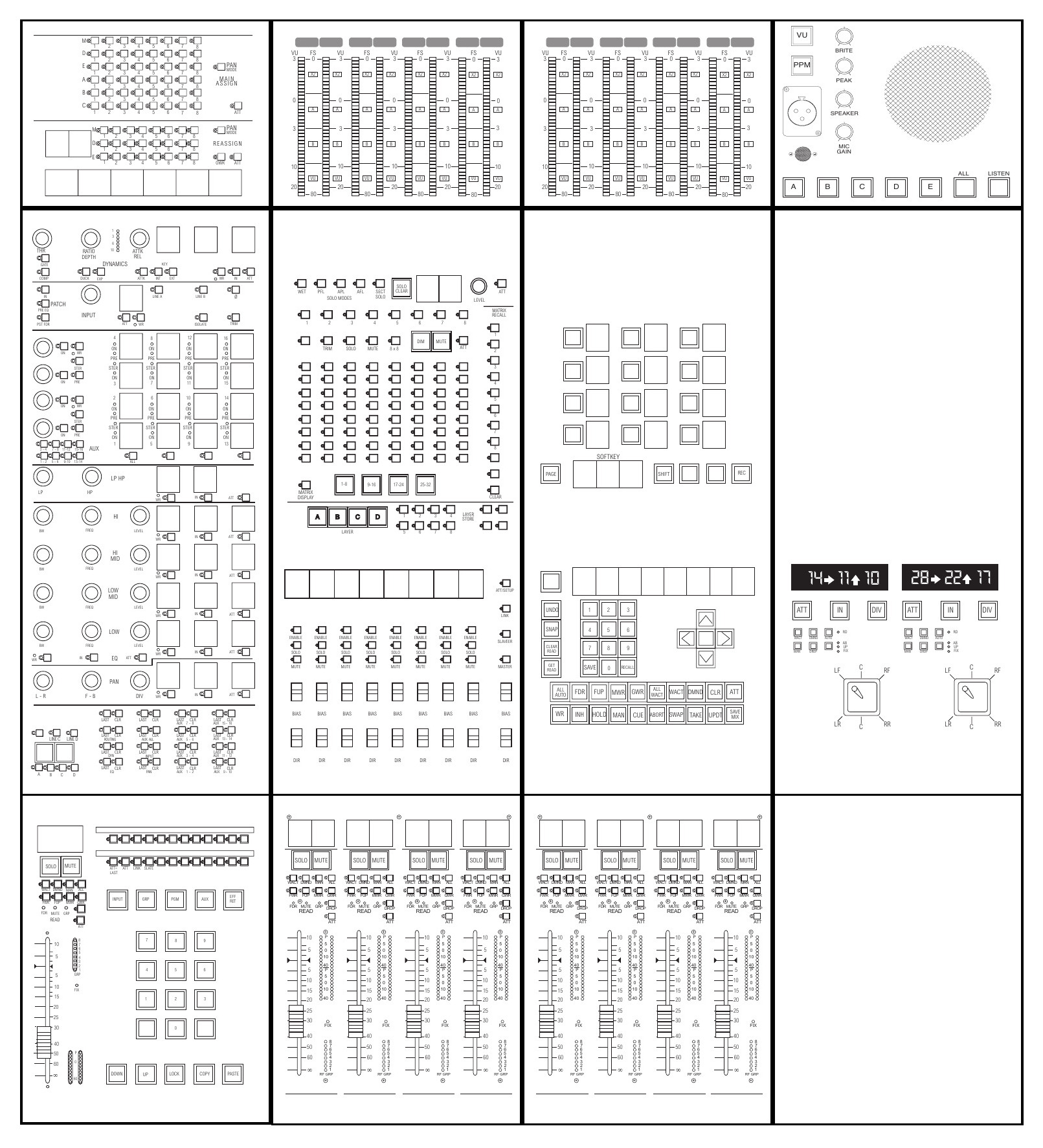

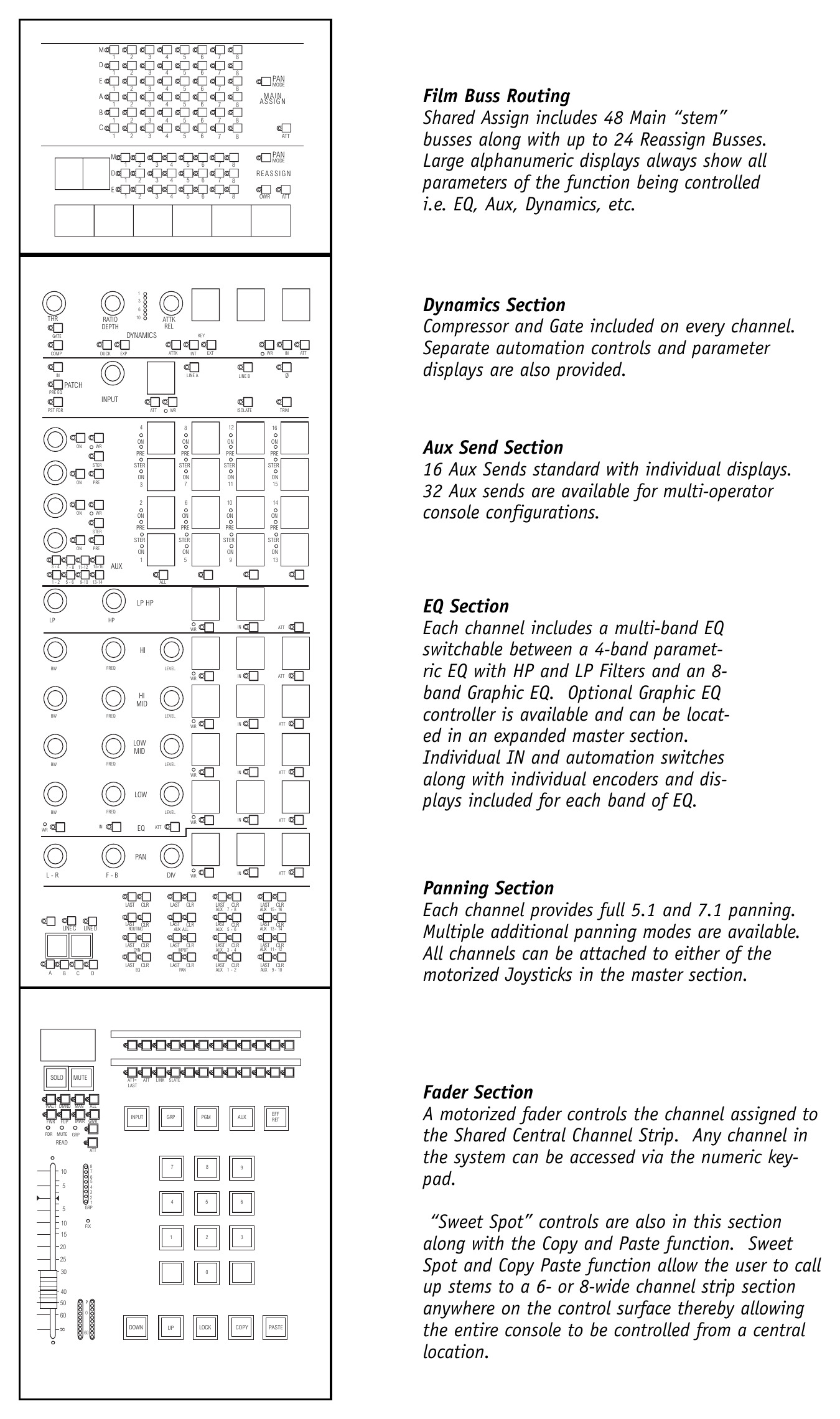

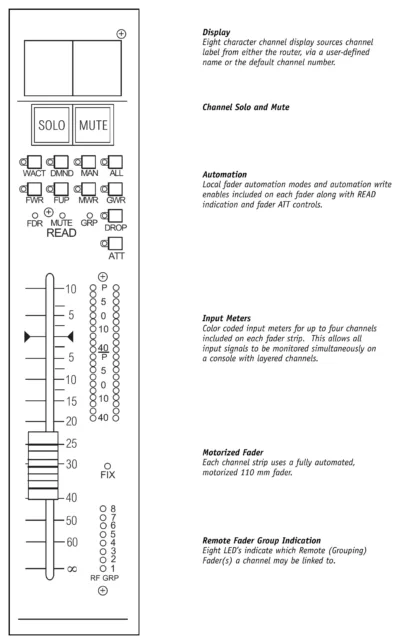

Strip & details
Rotate your phone to landscape for a better view of the strip.
Rotate your phone to landscape for a better view of the strip.
Software

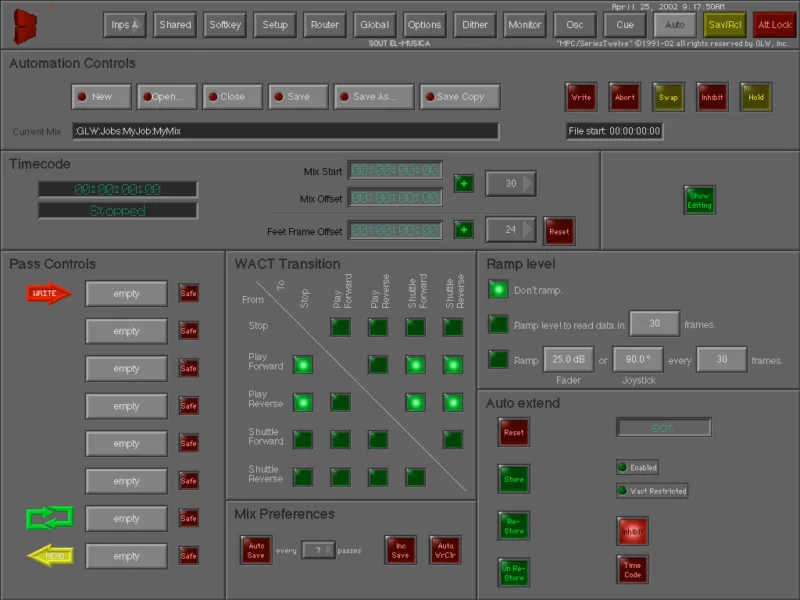

- Système d'automation embarqué Harrison (mix computer Macintosh NuBus)Series Twelve's embedded mixing/automation software running on a NuBus-equipped Macintosh acting as the system brain; touchscreen interface for the virtual patch bay and configuration recall. Not distributed as a standalone product.
Accessories
Other

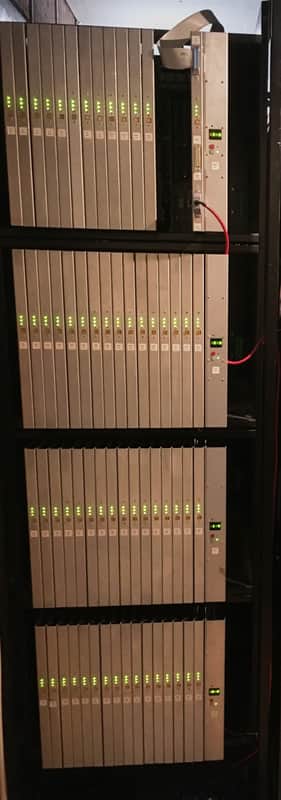

- Rack audio d'entrées
Remote rack housing the analog input channels, installed in a machine room.
- Ordinateur de mixage Macintosh NuBus
NuBus-card Macintosh driving the automation and touchscreen interface.
I/O card
- Rack routeur 256x256
Rack for the 256x256 digitally controlled analog router forming the system's routing core.
- X-Engine (upgrade 2008)
2008 upgrade adding AES3 digital I/O and a 336x336 X-Router with optional Hot Standby.
Surface / module
- Joystick surround motorisé
Harrison's patented motorized surround panning joystick.
Editorial & artists
Our take
History & design
The Series Twelve (1994) extends the 'digitally controlled analog' philosophy Harrison inaugurated on the SeriesTen (1985): a purely analog audio path with all control and routing running through the digital domain. Its original signature: a fully digital control surface remote from the audio racks, a digitally controlled 256x256 analog router driven via touchscreen, a NuBus-card Macintosh acting as the system brain, and full timecode-driven dynamic automation.
On the processing side, every channel provides 4-band parametric EQ, HP/LP filters, gate/expander and compressor. Surround is 5.1 with Harrison's patented motorized joystick. The desk is fully modular: the 60-channel / 40-fader / 24-bus / 8-aux figures represent a documented film config, but every install is bespoke. In 2008 the X-Engine upgrade adds AES3 digital I/O and a 336x336 X-Router with optional Hot Standby.
- Gary Thielman — Chef de projet Harrison sur la Series Twelve
Notable users
- Universal Studios - BluWave
Deux Series Twelve installées dans la nouvelle installation BluWave d'Universal (post-production film) ; mentionnées en 2004 dans le parc de sept consoles Harrison du studio.
