Monter un plan de fréquences propre, c’est la moitié du travail en HF. L’autre moitié, celle qu’on néglige trop souvent, se joue sur la radiofréquence physique : les antennes et la façon de les distribuer. Un plan parfait sur le papier ne tiendra pas si le signal arrive déjà abimé au récepteur. Voici comment penser la distribution d’antenne pour vos micros sans fil et vos ears, sans jargon inutile mais sans raccourcis.
Pourquoi distribuer plutôt que multiplier les antennes
Chaque récepteur à diversité réclame en théorie deux antennes. Pour huit canaux, cela ferait seize antennes vissées au cul du rack — ingérable, et surtout contre-productif. La distribution d’antenne résout le problème : un seul couple d’antennes capte le signal, puis un splitter actif le répartit vers tous les récepteurs. Vous gagnez en lisibilité, vous pouvez déporter les antennes vers la scène, et vous évitez que les antennes voisines ne se perturbent entre elles.
Omnidirectionnelle ou directionnelle

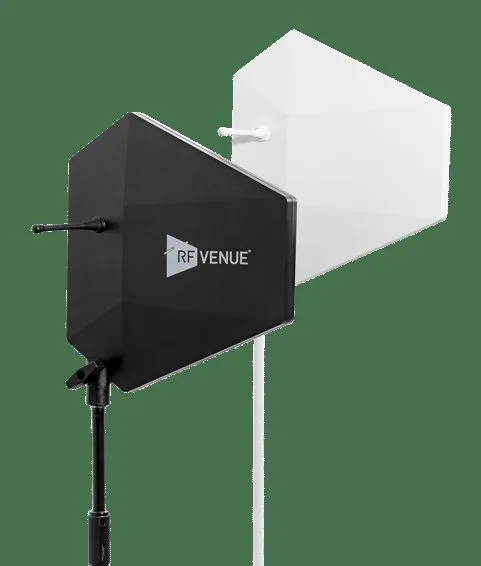

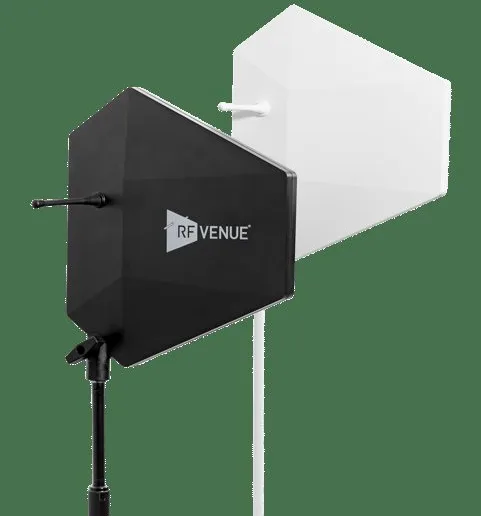

Deux grandes familles. L’antenne omnidirectionnelle, souvent un simple fouet demi-onde, capte dans toutes les directions : simple, mais elle ramasse aussi tout le bruit RF ambiant. L’antenne directionnelle — log-périodique (le fameux « paddle ») ou à polarisation circulaire — concentre sa sensibilité dans un angle, avec un gain qui améliore la portée dans l’axe et rejette ce qui vient de derrière. Sur un plateau pollué par des murs de LED ou un parc de gradateurs, une directionnelle bien orientée vers les émetteurs change la donne.
Attention au mot « gain » : une antenne passive ne crée pas d’énergie, elle concentre celle qu’elle reçoit. Une antenne active, elle, intègre un préamplificateur. Et plus on amplifie tôt, plus on amplifie aussi le bruit : le but n’est jamais d’avoir « le plus de signal », mais le meilleur rapport signal/bruit au récepteur.
Déporter l’antenne, pas rallonger le câble
Voici l’erreur la plus fréquente. On croit bien faire en rapprochant l’antenne des émetteurs grâce à une longue rallonge coaxiale — et on perd en câble ce qu’on a gagné en proximité. Car le câble coaxial atténue, et d’autant plus que la fréquence est haute : un RG58 fin peut vous couter plusieurs dB sur quelques dizaines de mètres en bande UHF, là où un RG8 ou un LMR de plus gros diamètre limite la casse.
La logique correcte : rapprocher l’antenne de la zone de jeu réduit la distance émetteur-antenne (ce qui compte vraiment), et pour compenser la longueur de câble qui en découle, on utilise une antenne active ou un amplificateur de ligne (inline amp) dont le gain est calé sur la perte du câble. Ni trop (saturation), ni trop peu (bruit). C’est un équilibre, pas un réglage à fond.
Le splitter actif, cœur du système
Le distributeur d’antenne (antenna splitter) prend le signal des deux antennes et le réplique vers quatre, huit récepteurs ou plus, souvent en cascade. Il alimente généralement les antennes actives en tension continue par le câble coaxial (bias), ce qui évite une alimentation séparée côté scène. Deux points de vigilance : le gain de cascade (chaque étage ajoute du bruit) et la saturation — un émetteur collé à l’antenne peut écraser l’étage d’entrée et dégrader tout le système d’un coup. D’où la règle d’or : on ne colle jamais un émetteur à une antenne de réception. Gardez quelques mètres.
Le combineur, côté émission
Pour les ears (in-ear monitoring) et les systèmes d’émission, le problème s’inverse : plusieurs émetteurs proches créent des produits d’intermodulation qui polluent la bande. Le combineur (combiner) additionne proprement plusieurs émetteurs sur une antenne unique, avec une isolation entre voies qui limite ces intermodulations. C’est l’équivalent, en émission, de ce que le splitter fait en réception — et c’est tout aussi décisif pour un plateau chargé.
Placement : la ligne de vue avant tout
Une antenne vit de sa ligne de vue avec les émetteurs. Placez-la en hauteur, dégagée, face à la zone de jeu, à l’écart des grandes masses métalliques, des murs de LED et des écrans qui rayonnent du bruit numérique. Deux antennes de réception à diversité se croisent légèrement pour couvrir toute la scène et compenser les trous de propagation quand l’artiste tourne le dos. Et si vous passez en polarisation circulaire, vous devenez moins sensible à l’orientation de l’émetteur — un vrai confort quand les micros main valsent dans tous les sens.
La distribution d’antenne n’est pas un luxe de gros festival : dès qu’on dépasse quatre canaux, elle fiabilise tout le reste. Elle se pense en amont, en même temps que le plan de fréquences et la coordination des fréquences HF. Le choix du système lui-même — de l’entrée de gamme au broadcast — pèse aussi, comme le montre notre panorama des meilleurs systèmes de micros sans fil. Les plateformes large bande récentes, à l’image de la base station Sennheiser Spectera ou du micro main Spectera SKM, repensent d’ailleurs la distribution autour d’antennes bidirectionnelles.
Mon avis
La distribution d’antenne, c’est le poste qui ne se voit pas tant qu’il fonctionne — et qui coule un plateau entier quand on l’a bâclé. Le bon réflexe n’est pas d’empiler du gain, mais de soigner la ligne de vue, de choisir un câble à la hauteur de la distance et de laisser respirer les émetteurs. Une directionnelle propre, un splitter dimensionné et deux mètres de recul suffisent le plus souvent à transformer une HF capricieuse en système qui tient toute la soirée. C’est de la plomberie RF : peu glamour, totalement déterminant.
