Description

La CL5 est la plus grande de la série CL, celle qui a mis le réseau Dante et la modélisation Rupert Neve entre les mains des ingénieurs de tournée. 72 voies mono, une section Centralogic qui rassemble le mixage au centre de la surface, et un Premium Rack qui apporte du grain analogique : c'est un des standards actuels du live et du broadcast.

Où acheter

Yamaha CL5 chez Thomann
Voir l’offre

Technique

Spécifications

Entrées / Sorties

Entrées totales	80
GPIO	Interface GPI 5 entrées / 5 sorties

Traitement

Bus de mix	24
Matrices	8
Groupes DCA/VCA	16
Fréquence d'échantillonnage max	48 kHz
Résolution	24 bits
Voies	72 voies mono + 8 stéréo
Groupes et VCA/DCA	16 groupes DCA, 8 groupes de mute
Effets et plug-ins	Premium Rack VCM : Portico 5033 EQ, 5043 comp/limiteur (Rupert Neve Designs)

Surface

Faders physiques	34
Faders motorisés	Oui
Écrans	1
Écran tactile	Oui
Faders	34 faders (16 gauche + 8 Centralogic + 8 droite + 2 master)
Mémoires et rappel	300 mémoires de scène
Télécommande et tablette	Support iPad intégré (StageMix)

Enregistrement

Enregistrement intégré	Non

Réseau

Réseau & protocoles	Dante
Alimentation redondante	Non
Réseau redondant	Non
Réseau audio	Réseau audio Dante (E/S déportées Rio)

Physique

Largeur	1 053 mm
Profondeur	667 mm
Hauteur	299 mm
Poids	36 kg

Alimentation

Consommation	170 W

Logiciels

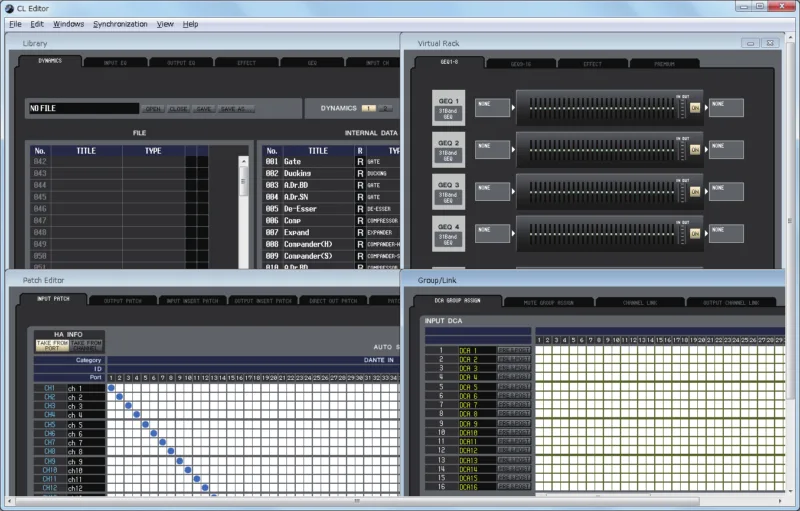

CL Editor
Éditeur offline Windows macOS
Éditeur hors-ligne et de contrôle pour ordinateur.
Télécharger
CL StageMix
App télécommande iPadOS
Contrôle sans fil depuis un iPad, pensé pour les balances de scène.
Télécharger

Autres captures

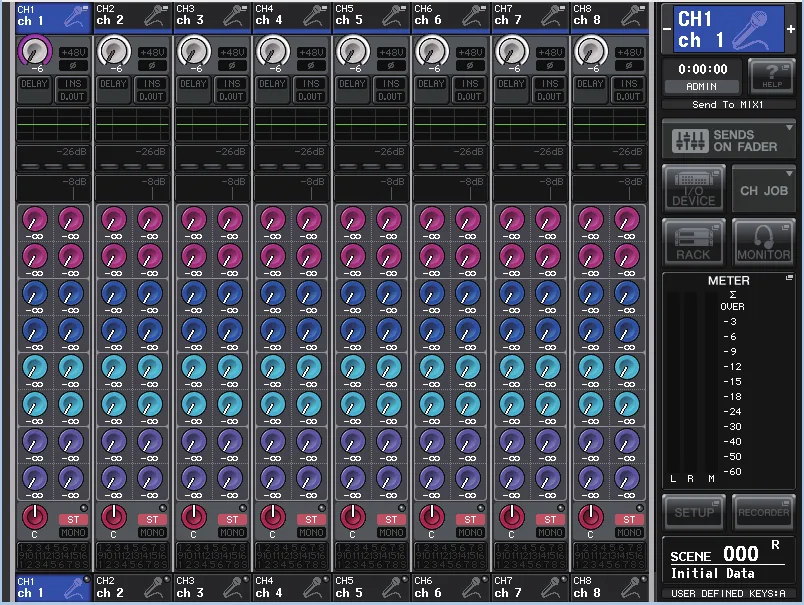

Écran OVERVIEW de la CL5 : vue de 8 canaux (gain, insert, dynamique, envois, pan, DCA) avec la zone d'accès aux fonctions à droite — Yamaha CL5/CL3/CL1 Owner's Manual, © Yamaha

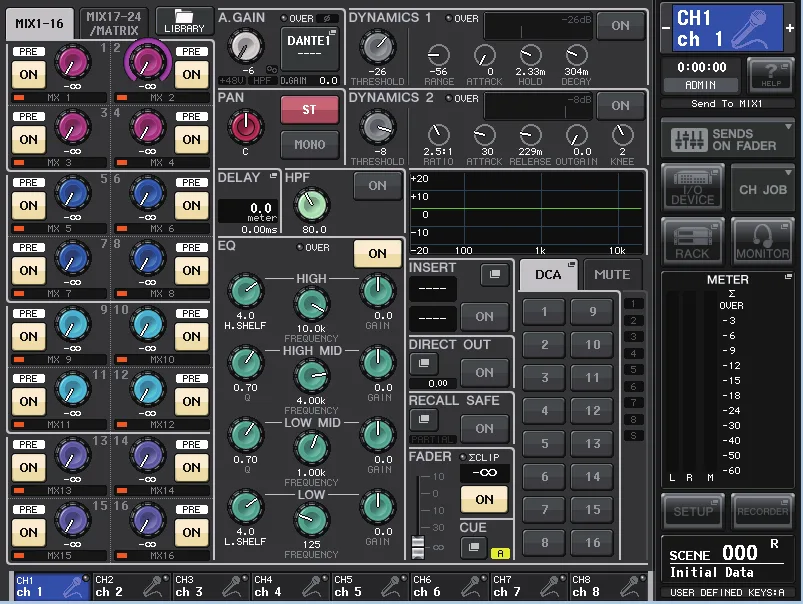

Écran SELECTED CHANNEL VIEW de la CL5 : tous les paramètres du canal sélectionné (gain, HPF, EQ, dynamiques, envois Mix, insert, DCA) — Yamaha CL5/CL3/CL1 Owner's Manual, © Yamaha

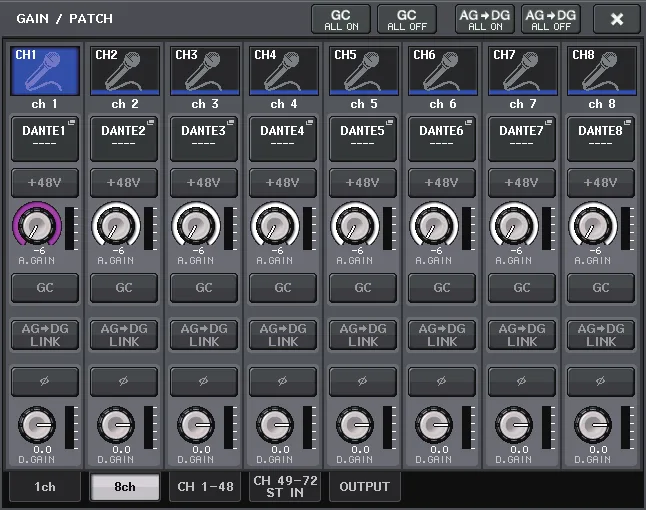

Fenêtre GAIN/PATCH (8 canaux) de la CL5 : patch d'entrée, +48V, gain analogique, Gain Compensation, phase et gain numérique — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

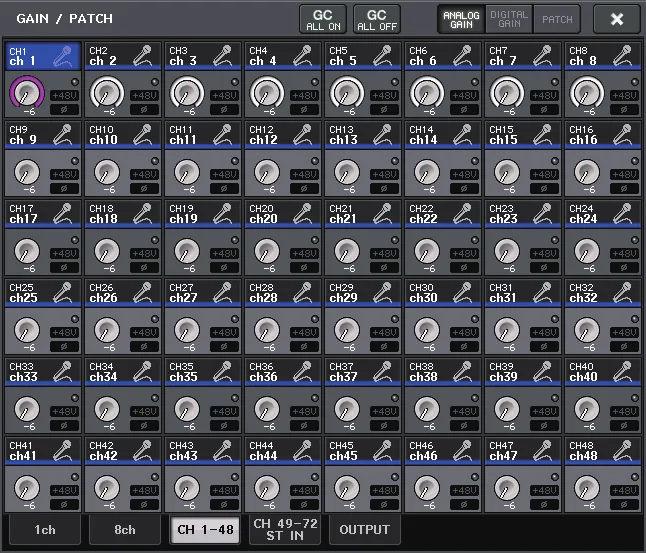

Fenêtre GAIN/PATCH (48 canaux) de la CL5 : gain analogique et +48V des canaux 1 à 48 — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

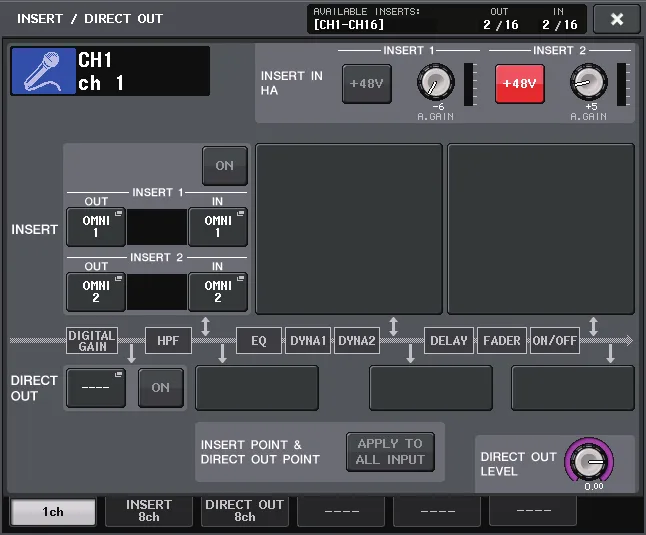

Fenêtre INSERT/DIRECT OUT de la CL5 : deux points d'insertion, sortie directe et position dans le trajet du signal — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

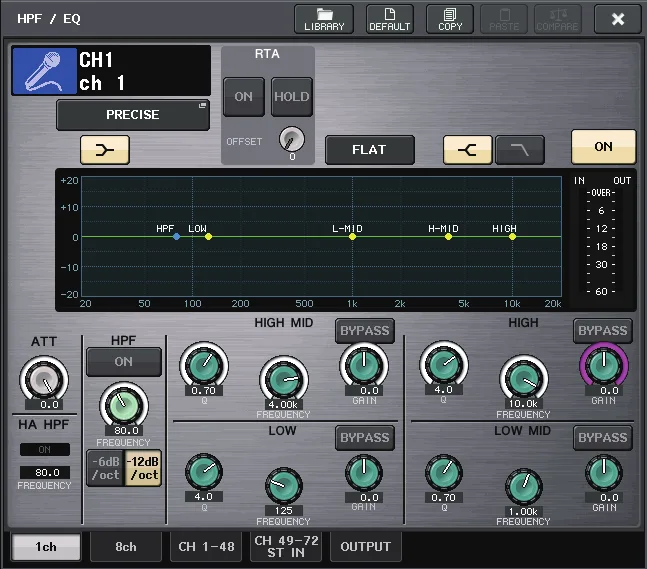

Fenêtre HPF/EQ (1 canal) de la CL5 : courbe, RTA, HPF et EQ paramétrique 4 bandes — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

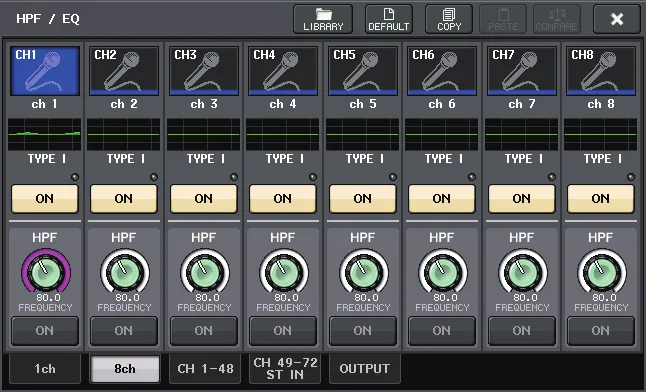

Fenêtre HPF/EQ (8 canaux) de la CL5 : courbes d'EQ et HPF côte à côte — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

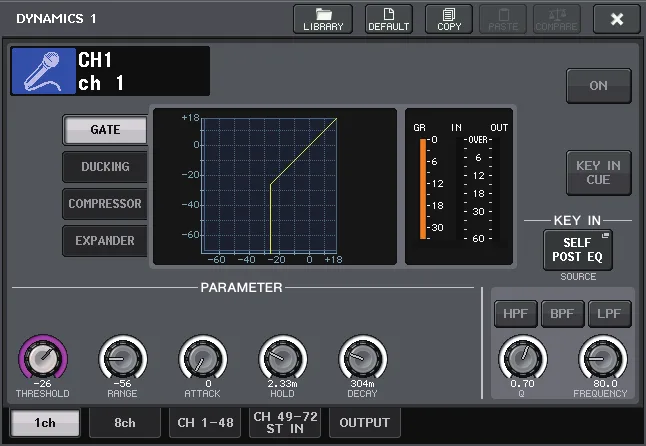

Fenêtre DYNAMICS 1 (1 canal) de la CL5 : gate, ducking, compresseur ou expandeur, courbe de transfert et key-in — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

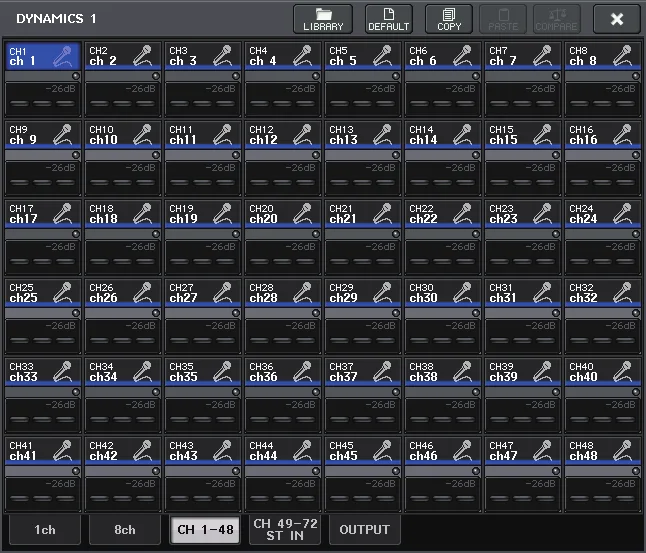

Fenêtre DYNAMICS 1 (48 canaux) de la CL5 : seuils et réduction de gain des canaux 1 à 48 — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

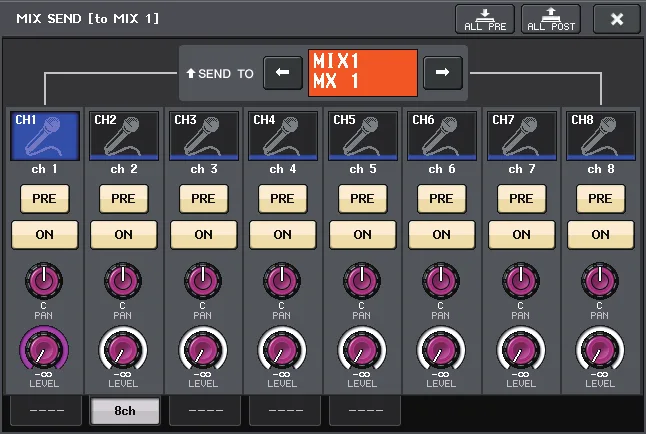

Fenêtre MIX SEND de la CL5 : envois de 8 canaux vers un bus Mix (pre/post, on, pan, niveau) — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

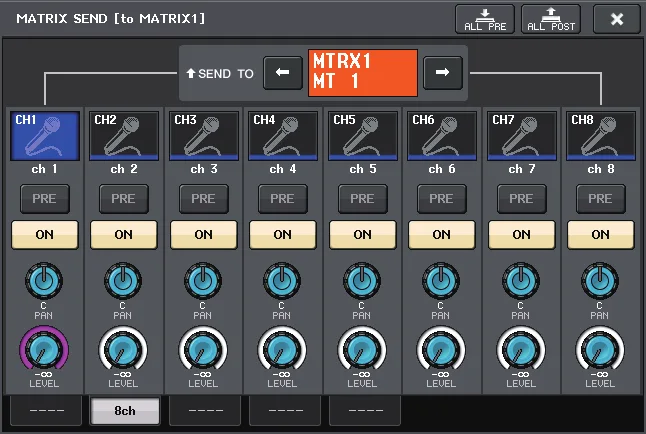

Fenêtre MATRIX SEND de la CL5 : envois de 8 canaux vers une matrice — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

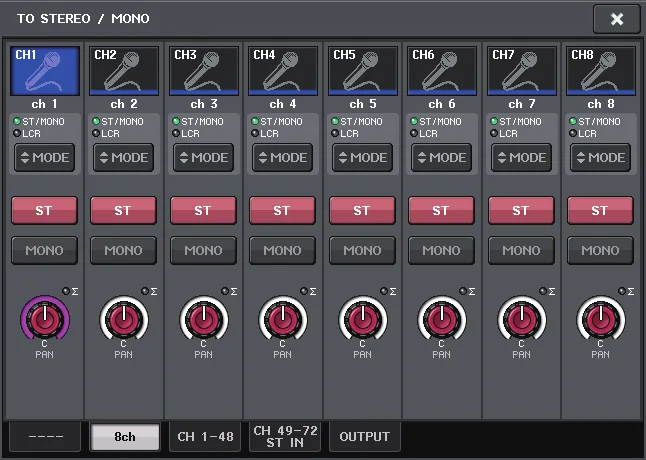

Fenêtre TO STEREO/MONO de la CL5 : mode ST/MONO ou LCR, affectation stéréo et mono, pan — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

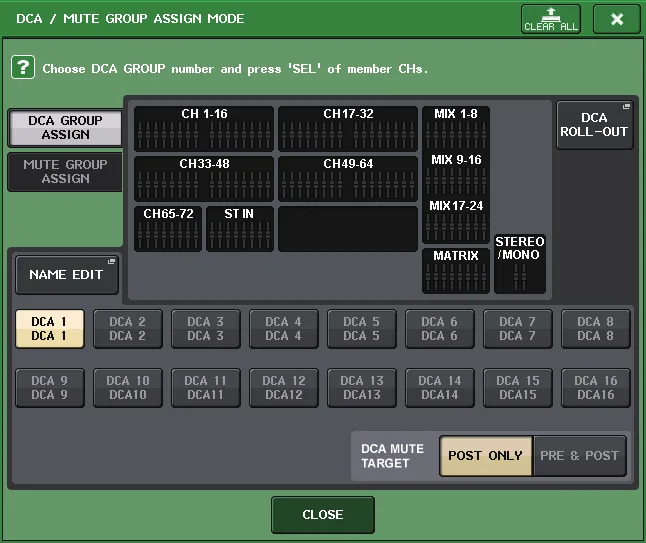

Fenêtre DCA/MUTE GROUP ASSIGN MODE de la CL5 : affectation des canaux aux 16 DCA et groupes de mute — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

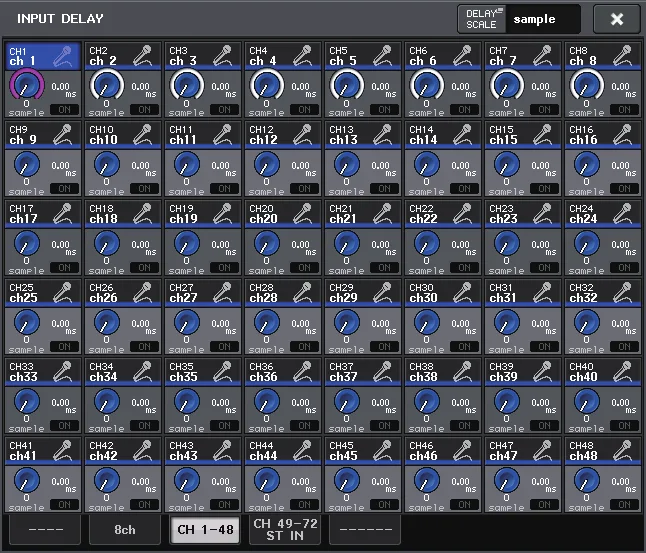

Fenêtre INPUT DELAY de la CL5 : retard des canaux d'entrée 1 à 48 — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

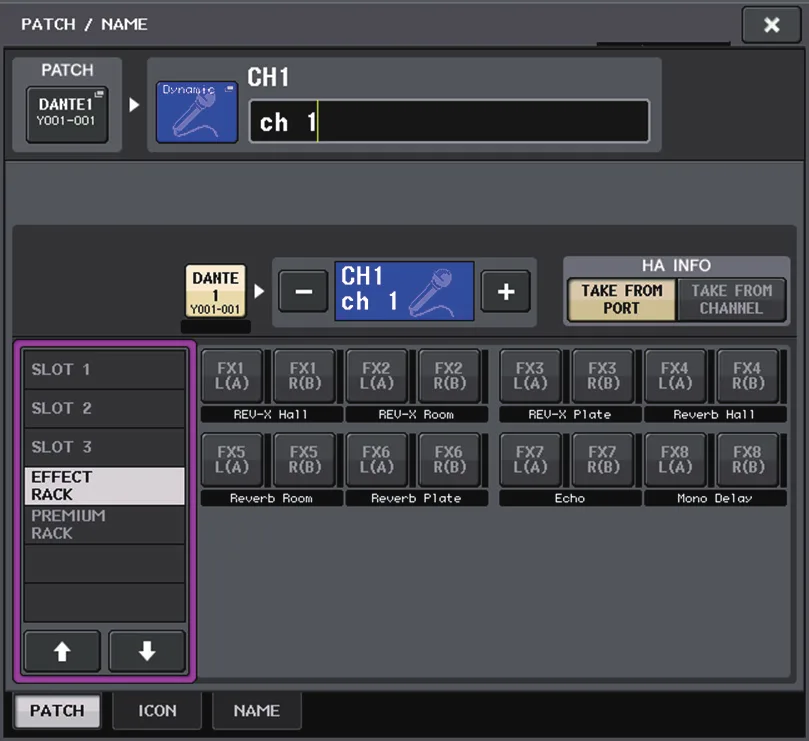

Écran PATCH/NAME de la CL5 : patch d'entrée du canal (slots, rack d'effets, Premium Rack), icône et nom — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

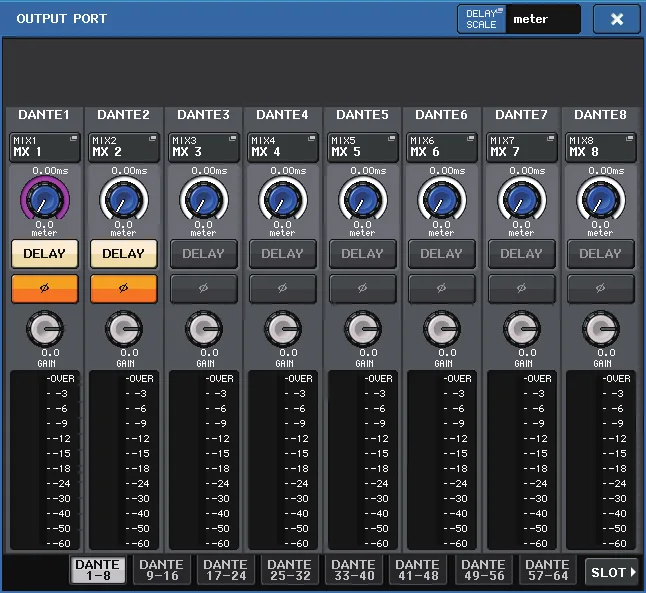

Fenêtre OUTPUT PORT de la CL5 : délai, phase et gain des ports de sortie Dante — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

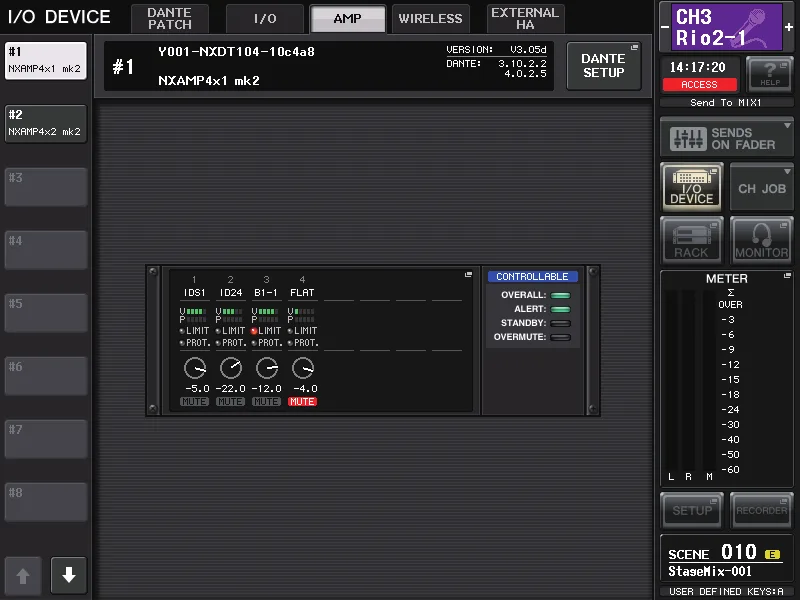

Écran I/O DEVICE de la CL5 (onglet AMP) : contrôle d'un amplificateur NXAMP sur le réseau Dante — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

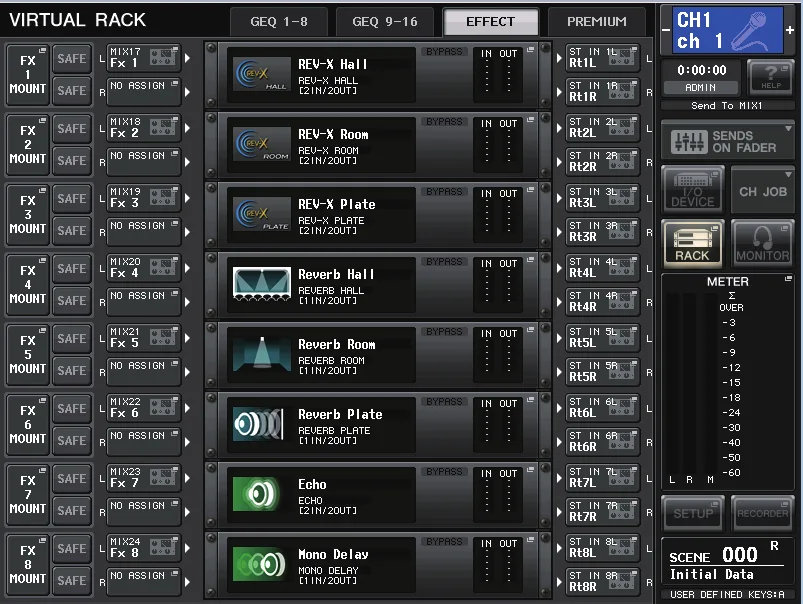

Écran VIRTUAL RACK de la CL5 (onglet EFFECT) : 8 racks d'effets avec entrées et sorties — Yamaha CL5/CL3/CL1 Owner's Manual, © Yamaha

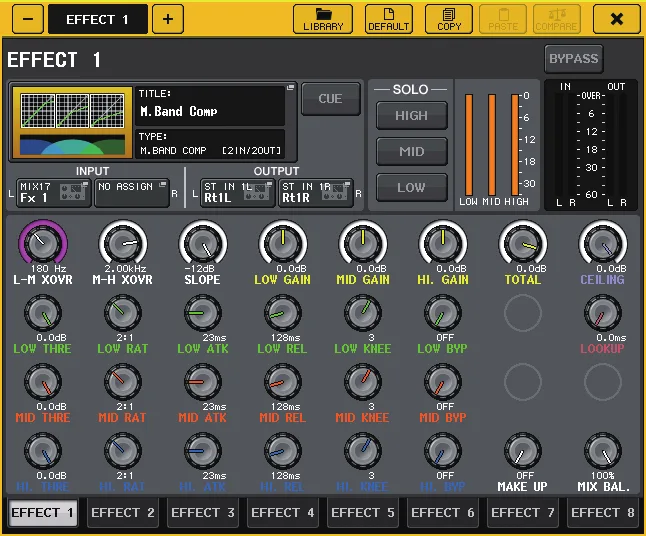

Fenêtre d'édition d'effet de la CL5 : compresseur multibande M.Band Comp — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

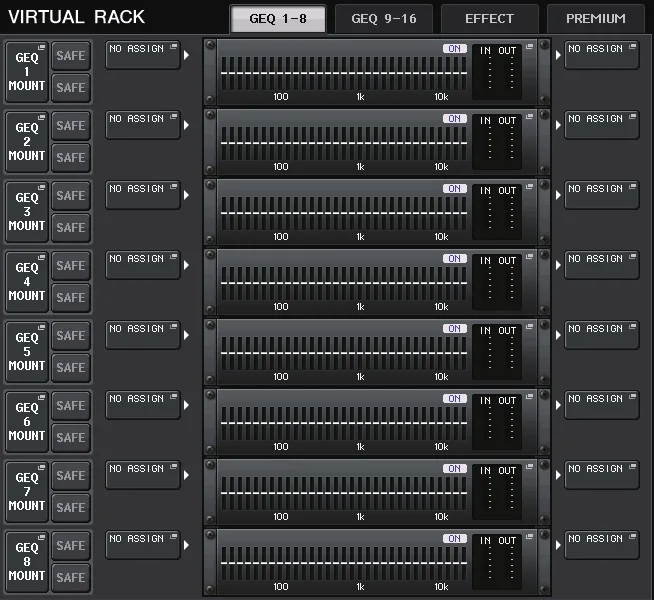

Écran VIRTUAL RACK de la CL5 (onglet GEQ 1-8) : racks d'égaliseurs graphiques — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

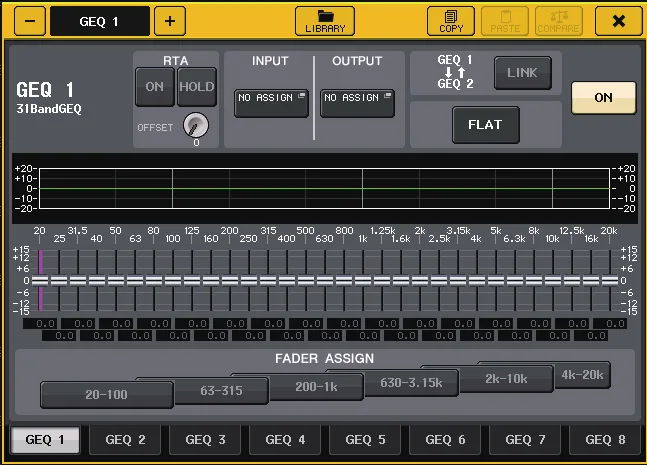

Fenêtre GEQ 31 bandes de la CL5 : RTA, faders de bandes et Fader Assign — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

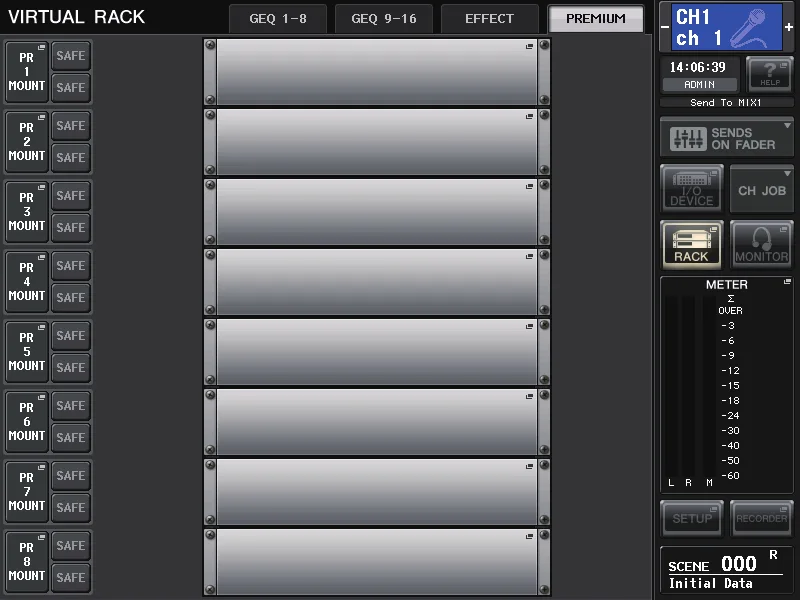

Écran VIRTUAL RACK de la CL5 (onglet PREMIUM) : 8 emplacements du Premium Rack — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

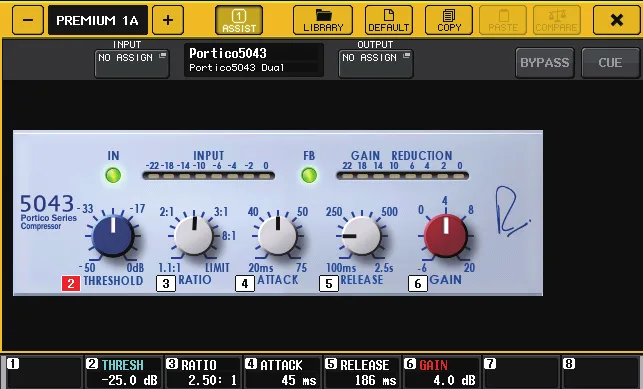

Fenêtre Premium Rack de la CL5 : compresseur Portico 5043 — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

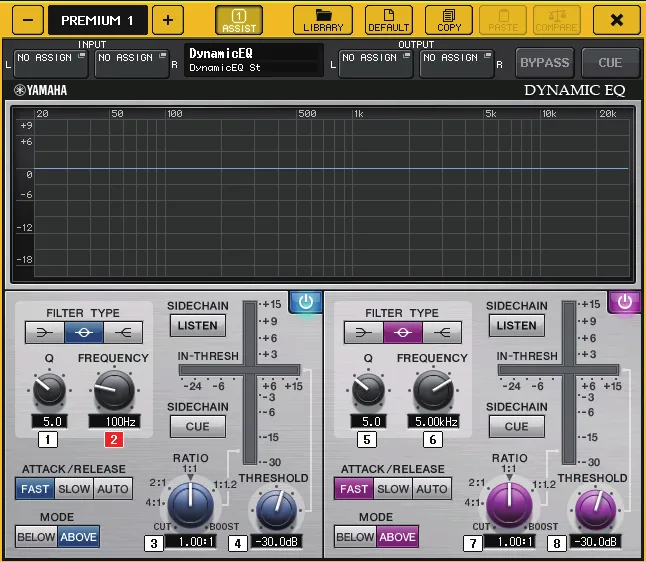

Fenêtre Premium Rack de la CL5 : égaliseur dynamique Dynamic EQ — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

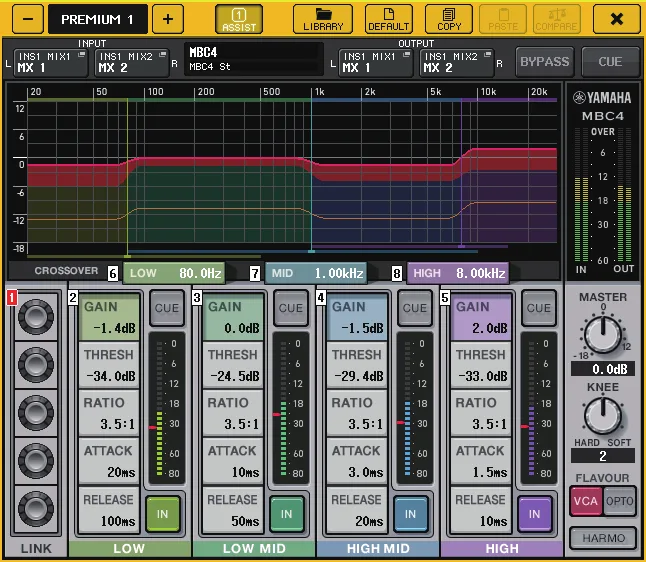

Fenêtre Premium Rack de la CL5 : compresseur multibande MBC4 — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

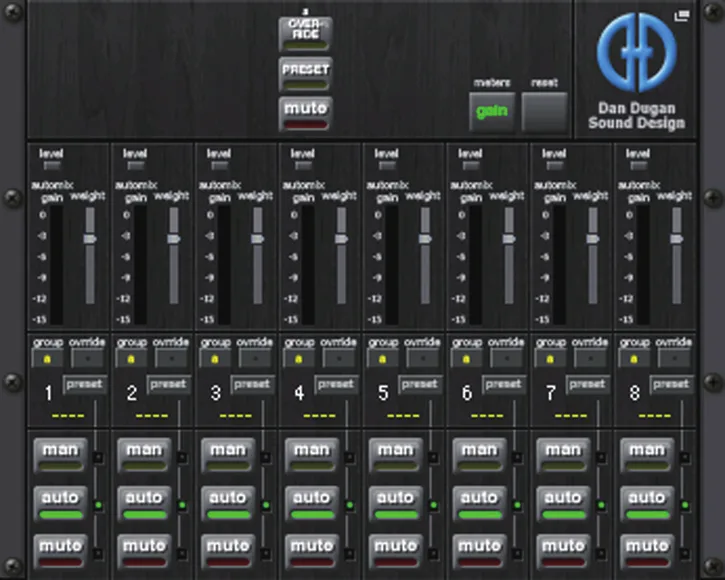

Fenêtre de l'automixeur Dan Dugan de la CL5 : 8 canaux avec gain, poids et modes man/auto/mute — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

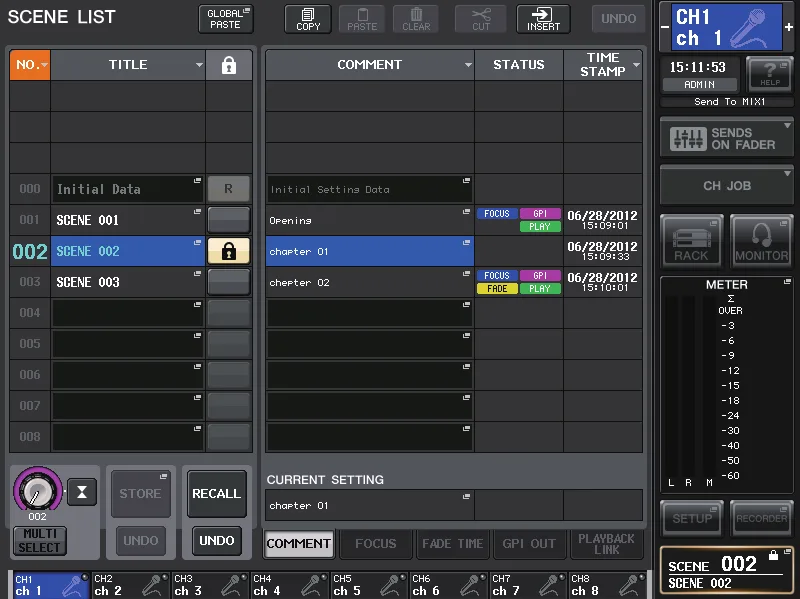

Écran SCENE LIST de la CL5 : liste des scènes, commentaires, statut et horodatage — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

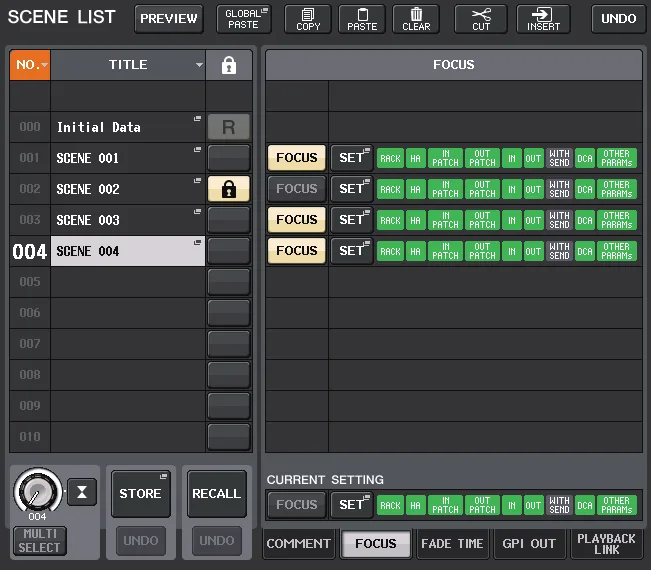

Fenêtre SCENE LIST de la CL5 (onglet FOCUS) : paramètres rappelés par scène — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

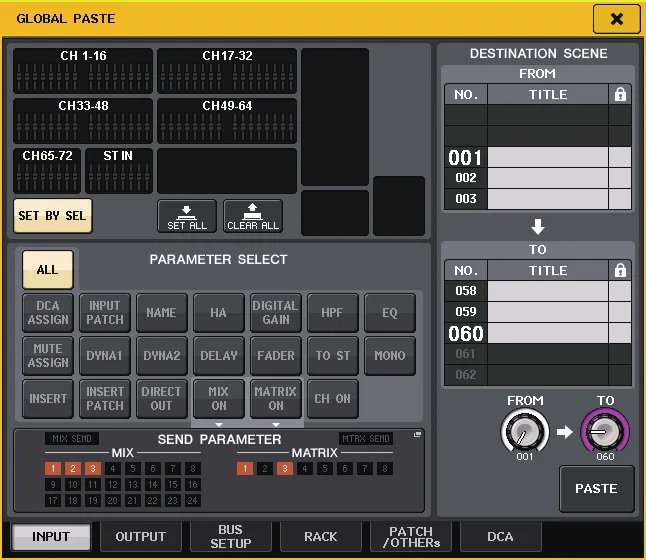

Fenêtre GLOBAL PASTE de la CL5 : copie de paramètres vers une plage de scènes — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

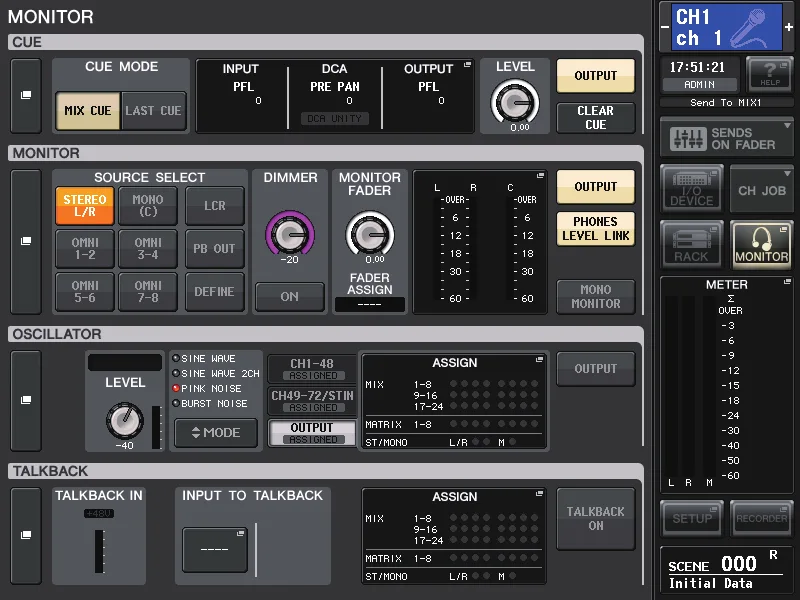

Écran MONITOR de la CL5 : cue, sélection de source moniteur, dimmer, oscillateur et talkback — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

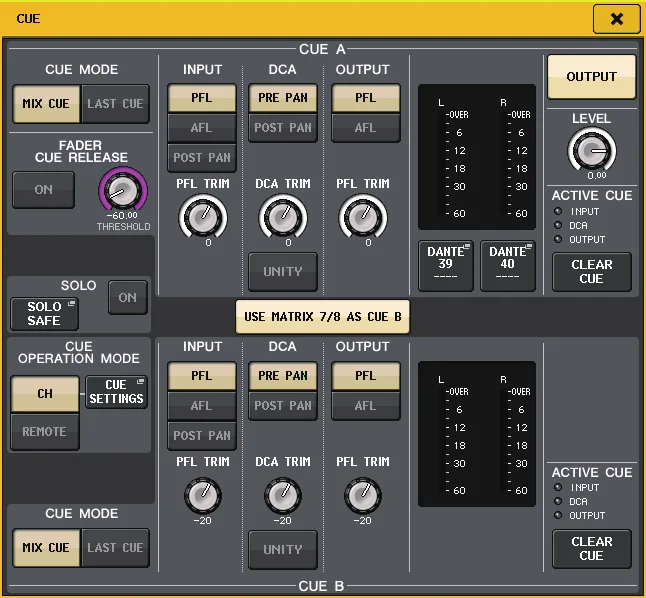

Fenêtre CUE de la CL5 : modes de cue A et B, PFL/AFL, trims et niveau — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

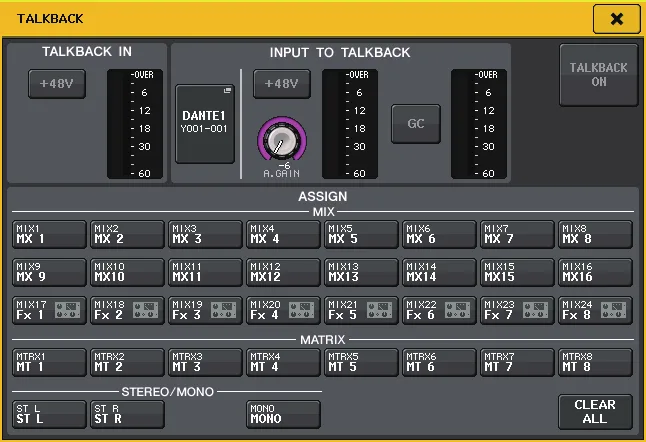

Fenêtre TALKBACK de la CL5 : entrée talkback et affectation aux Mix, matrices et stéréo — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

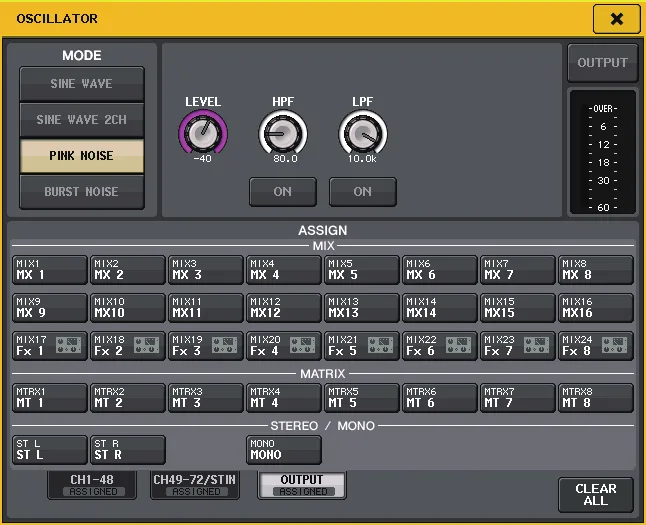

Fenêtre OSCILLATOR de la CL5 : sinus, bruit rose ou burst, filtres et affectation — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

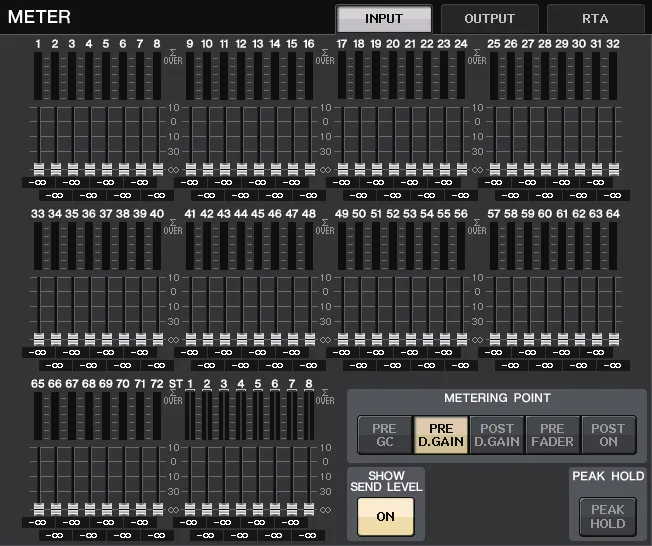

Écran METER de la CL5 (onglet INPUT) : vumètres des 72 canaux d'entrée et 8 ST IN, point de mesure — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

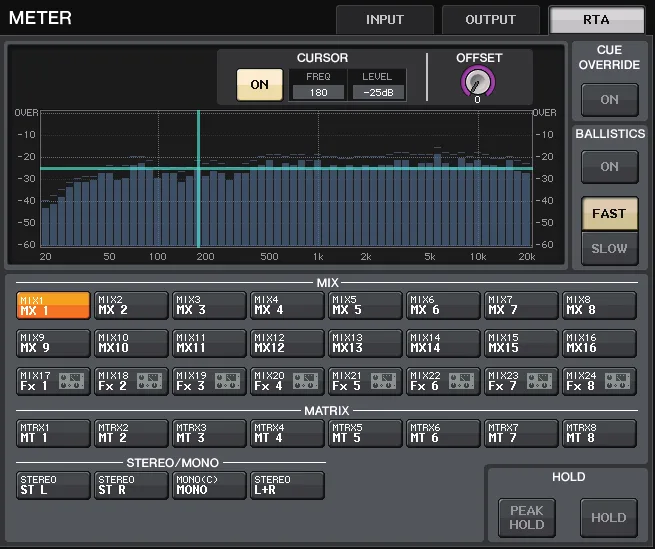

Écran METER de la CL5 (onglet RTA) : analyseur de spectre sur un bus — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

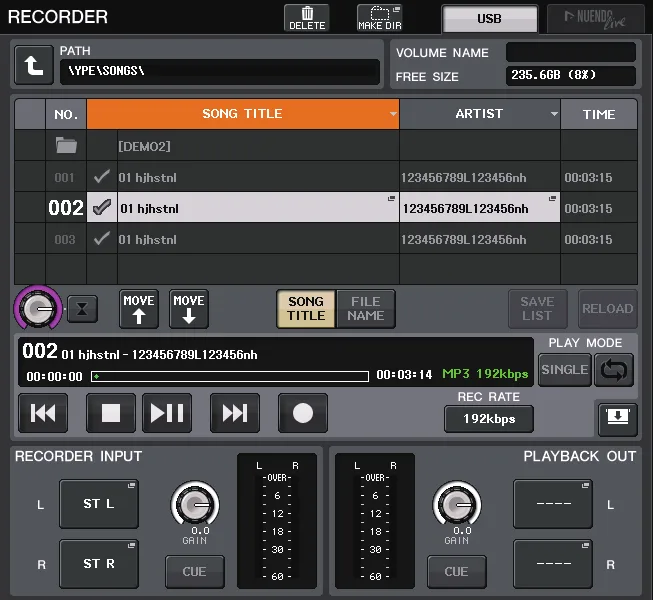

Écran RECORDER de la CL5 (USB) : lecture et enregistrement sur clé USB — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

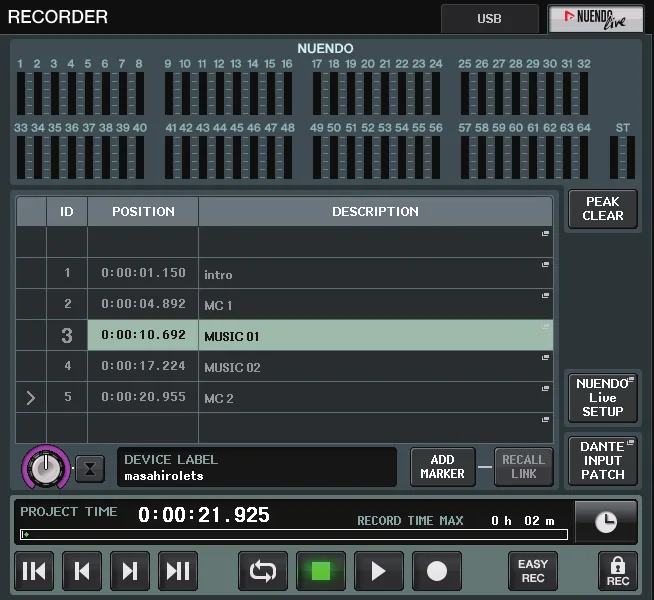

Écran RECORDER de la CL5 (Nuendo Live) : contrôle de l'enregistrement multipiste et marqueurs — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

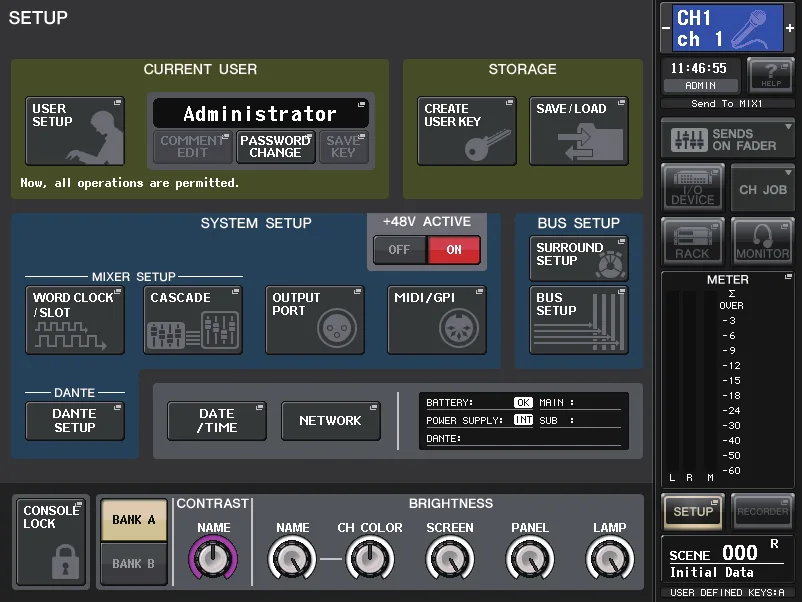

Écran SETUP de la CL5 : utilisateur, stockage, word clock, cascade, MIDI/GPI, bus, Dante, réseau et luminosité — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

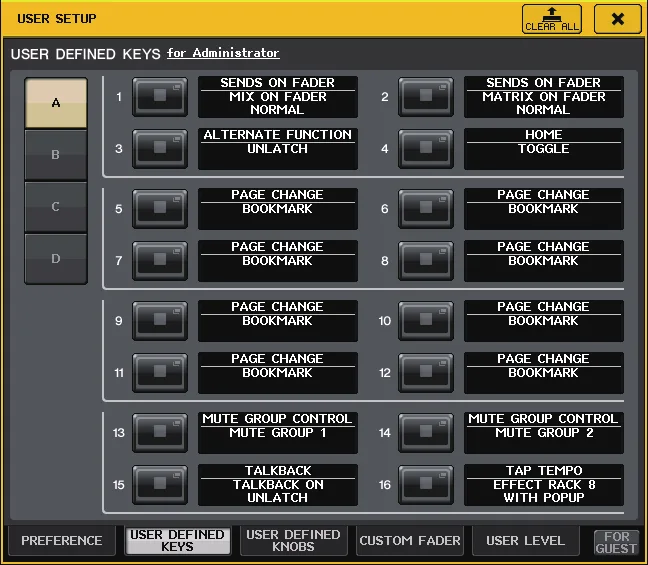

Fenêtre USER SETUP de la CL5 (USER DEFINED KEYS) : affectation des 16 touches utilisateur — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

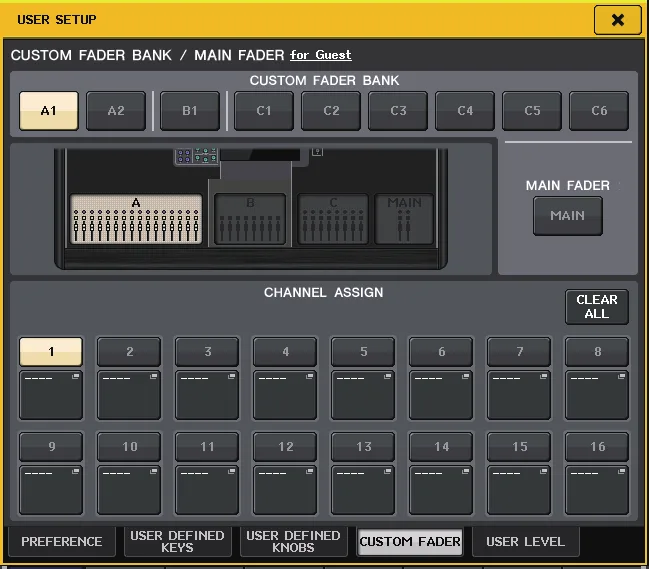

Fenêtre USER SETUP de la CL5 (CUSTOM FADER) : banques de faders personnalisées et fader principal — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

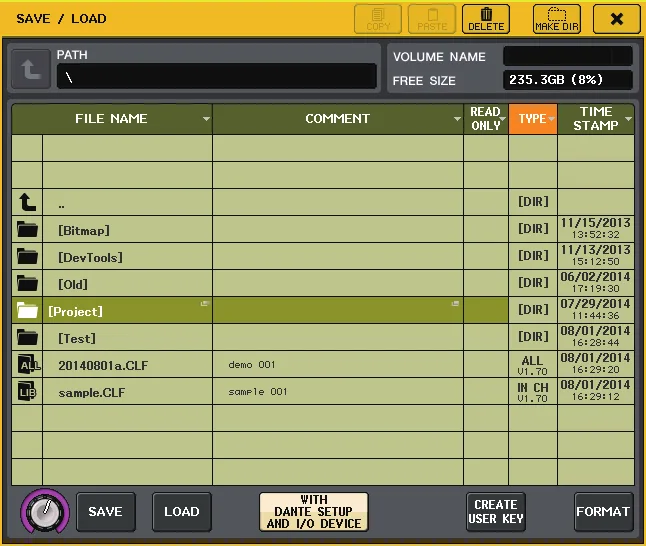

Fenêtre SAVE/LOAD de la CL5 : sauvegarde et chargement des fichiers sur clé USB — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

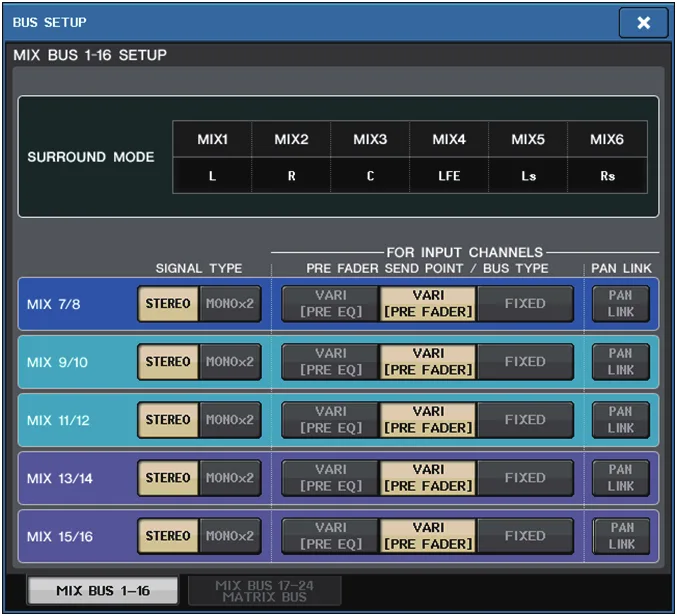

Fenêtre BUS SETUP de la CL5 : type de signal stéréo ou mono et point d'envoi des bus Mix — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

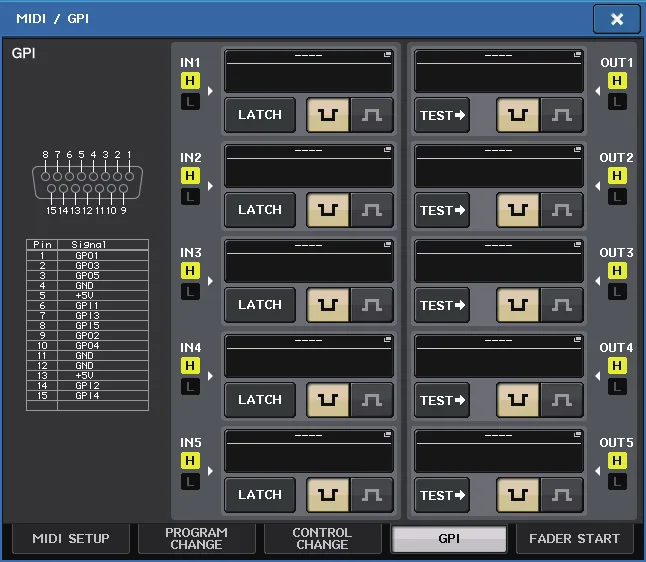

Fenêtre MIDI/GPI de la CL5 (onglet GPI) : 5 entrées et 5 sorties GPI — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

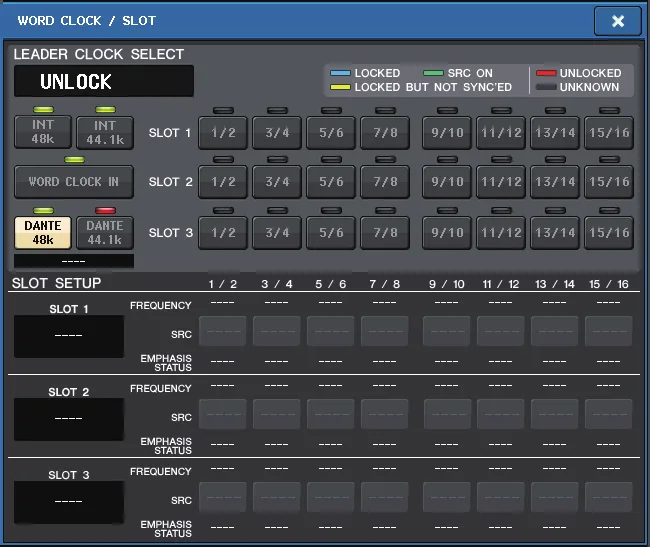

Fenêtre WORD CLOCK/SLOT de la CL5 : horloge maître et état des slots — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

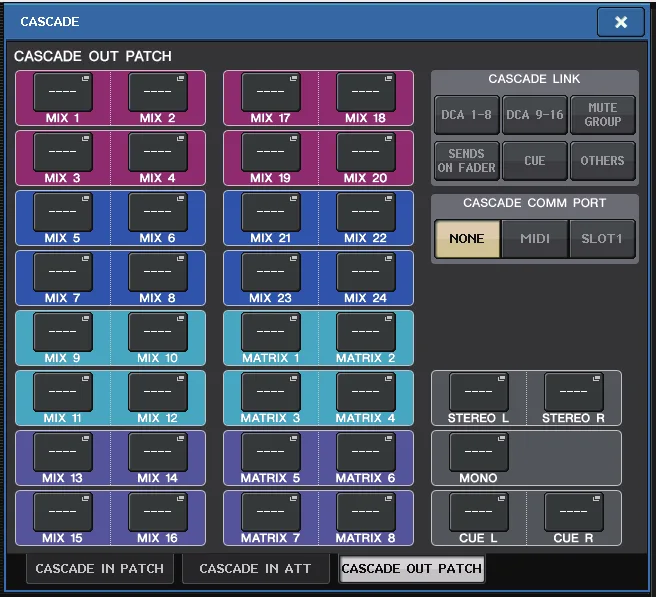

Fenêtre CASCADE de la CL5 : patch de sortie cascade et liaisons — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

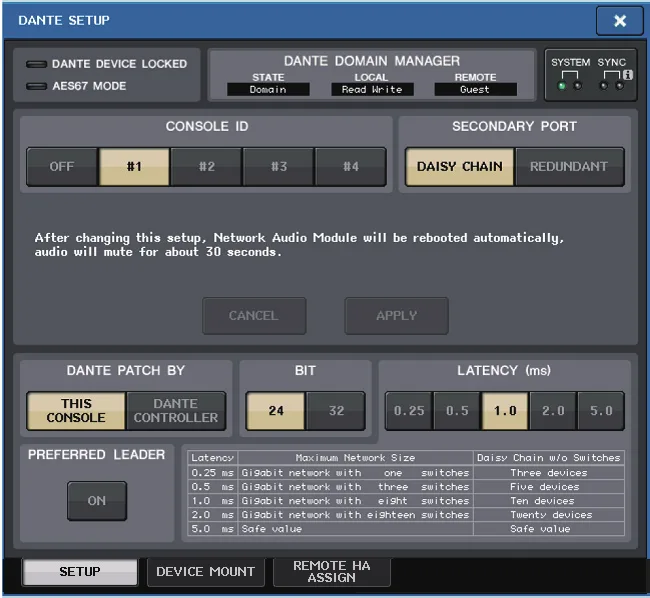

Fenêtre DANTE SETUP de la CL5 : console ID, port secondaire, bits et latence — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

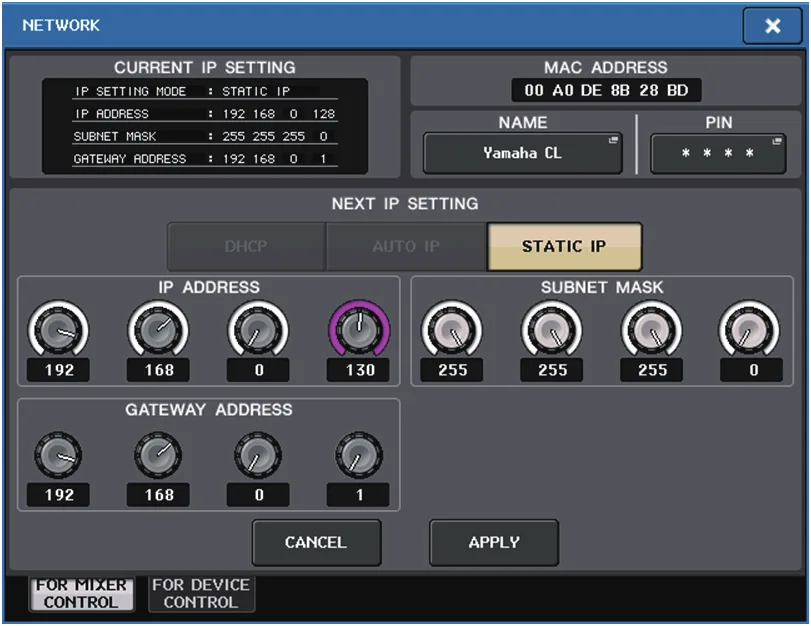

Fenêtre NETWORK de la CL5 : adresse IP pour le contrôle par éditeur et StageMix — Yamaha CL5/CL3/CL1 Reference Manual, © Yamaha

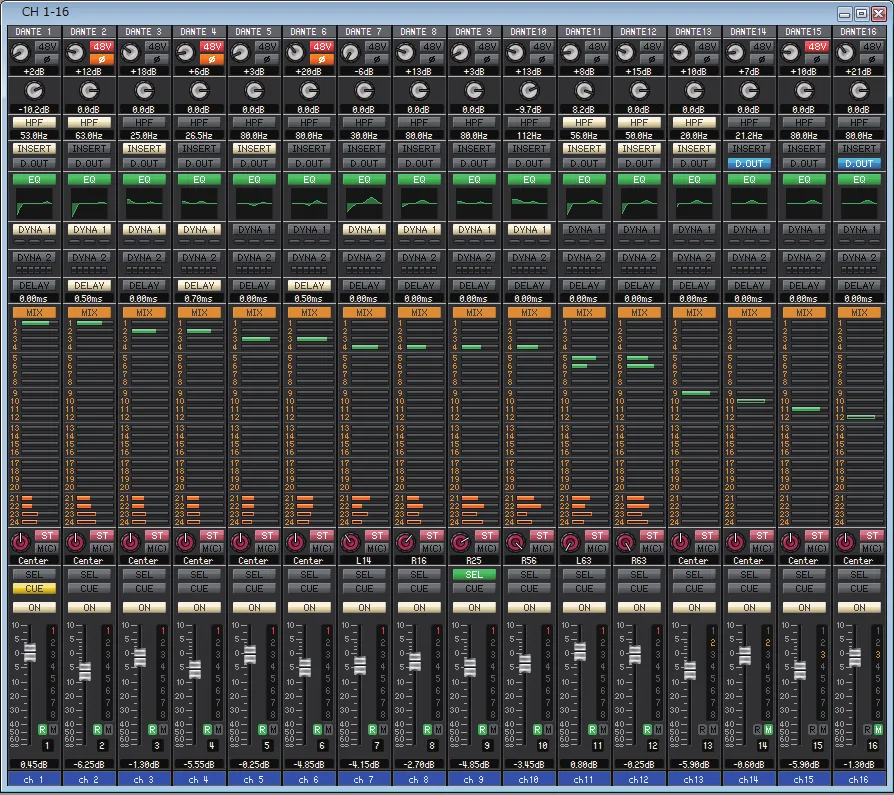

CL Editor : fenêtre Overview des canaux 1 à 16 — Yamaha CL Editor Owner's Manual, © Yamaha

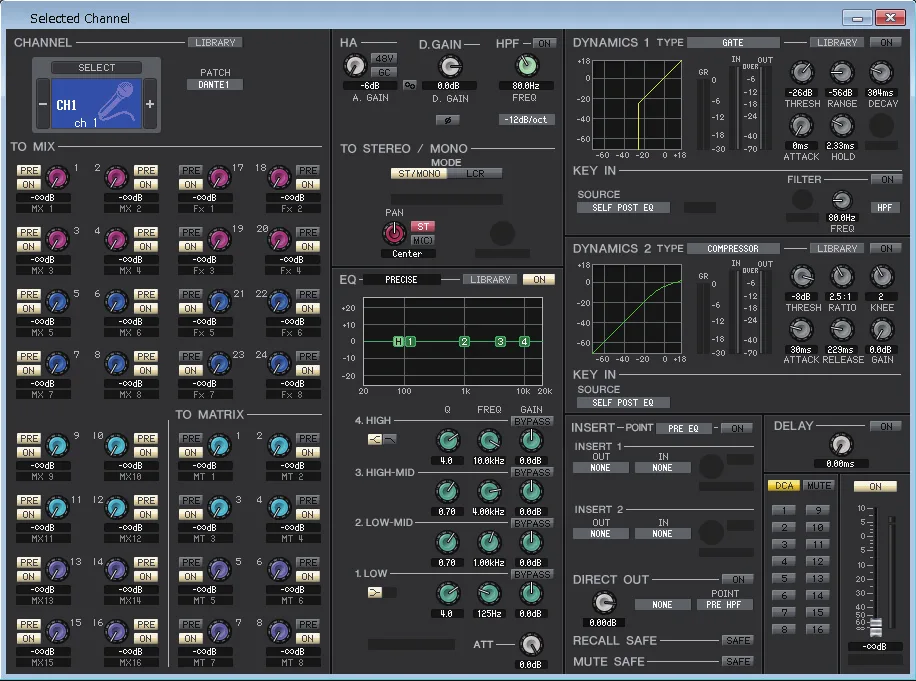

CL Editor : fenêtre Selected Channel (HA, HPF, EQ, deux dynamiques, envois Mix et Matrix) — Yamaha CL Editor Owner's Manual, © Yamaha

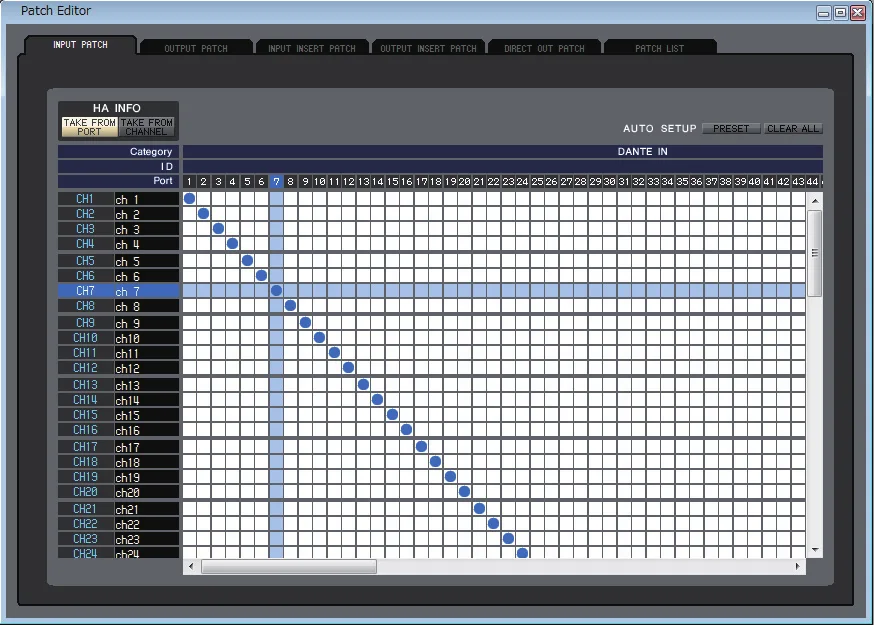

CL Editor : Patch Editor, grille de patch d'entrée Dante — Yamaha CL Editor Owner's Manual, © Yamaha

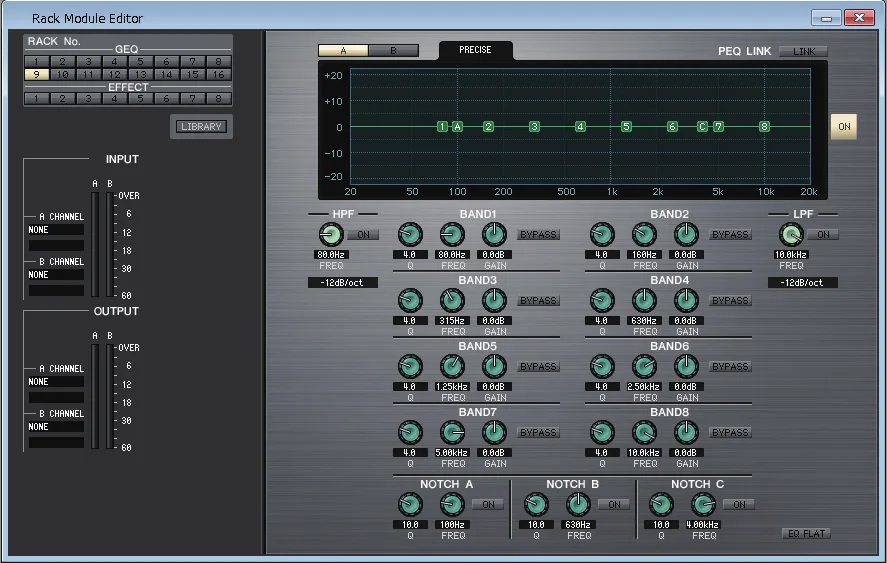

CL Editor : Rack Module Editor avec égaliseur paramétrique 8 bandes — Yamaha CL Editor Owner's Manual, © Yamaha

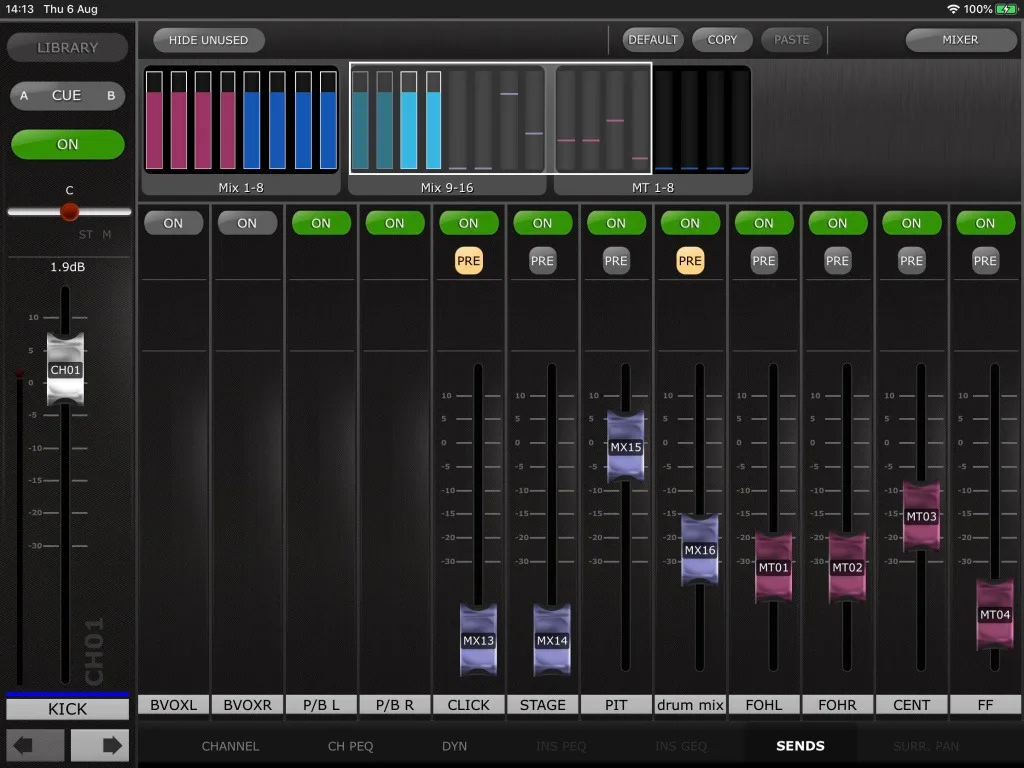

CL StageMix (iPad) : envois d'un canal vers les Mix et matrices (Sends on Faders) — Yamaha CL/QL StageMix User Guide, © Yamaha

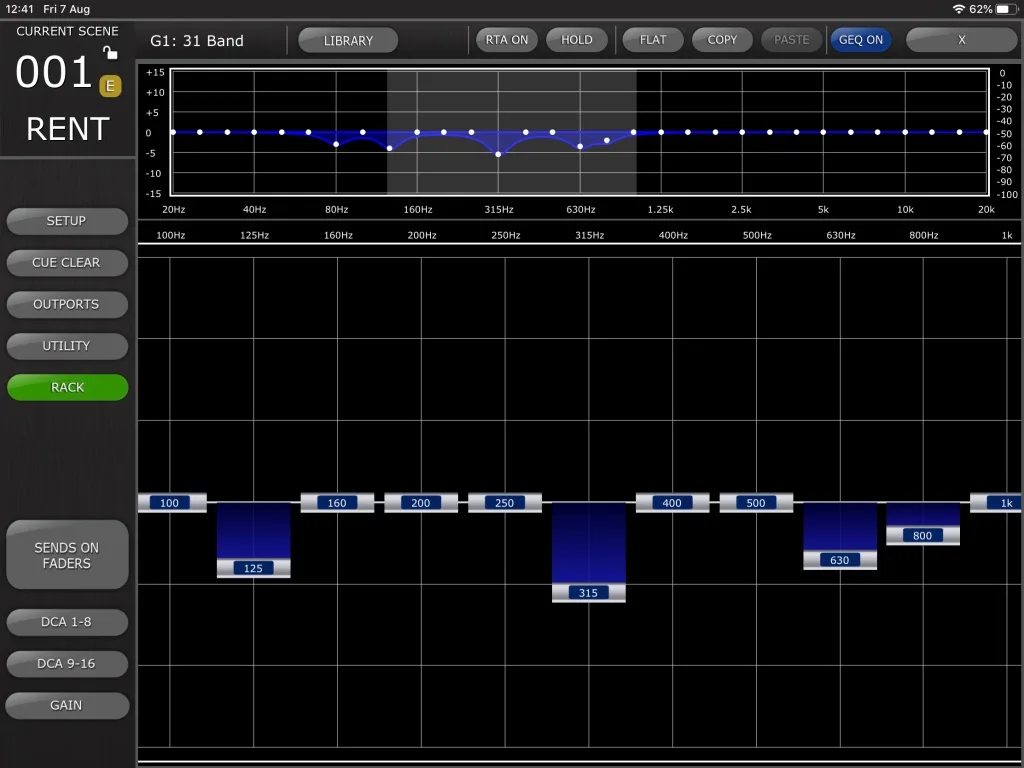

CL StageMix (iPad) : égaliseur graphique 31 bandes du rack — Yamaha CL/QL StageMix User Guide, © Yamaha
