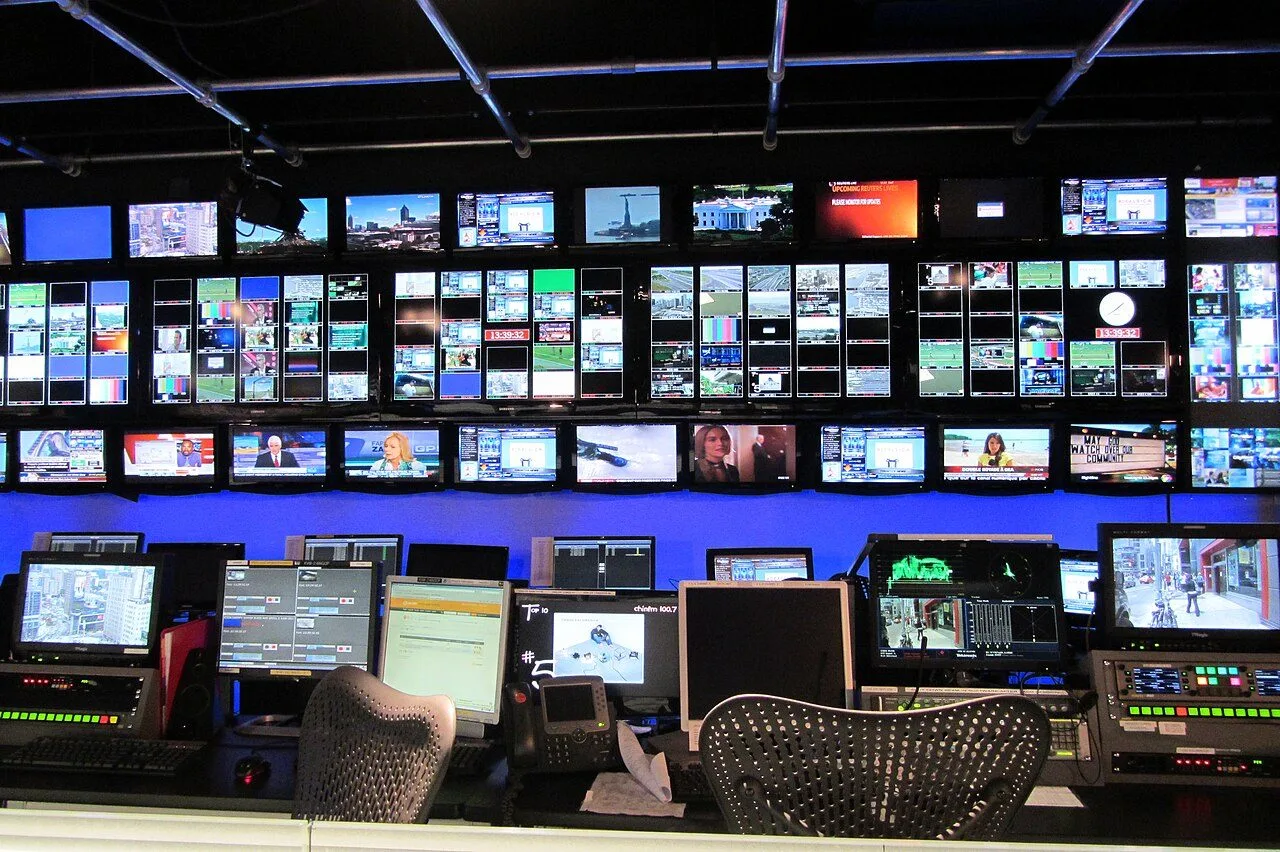

Quand une régie passe de la connectique traditionnelle à l’audio-sur-IP, elle gagne en souplesse mais hérite d’une angoisse nouvelle : et si le réseau décroche ? Un câble analogique qui lâche, on l’entend et on le remplace. Un paquet IP perdu au mauvais moment, lui, se traduit par un trou à l’antenne, sans prévenir. La norme SMPTE ST 2022-7 est la réponse de l’industrie broadcast à cette peur : une redondance conçue pour que l’auditeur n’entende jamais la panne.
Pourquoi la redondance est vitale en broadcast
En production télé ou radio, l’exigence n’est pas « rarement en panne », c’est « jamais à l’antenne ». Un réseau informatique classique sait très bien réacheminer un flux après une coupure — mais « après » prend des centaines de millisecondes, voire des secondes. C’est invisible pour un transfert de fichier, catastrophique pour un direct. Il fallait donc une redondance qui bascule non pas en quelques instants, mais instantanément, et de façon totalement transparente. C’est exactement le cahier des charges de ST 2022-7.
Qu’est-ce que ST 2022-7 ?
ST 2022-7 est une norme de la SMPTE qui décrit une protection de flux sans couture, en anglais seamless protection switching. Le principe tient en une phrase : l’émetteur envoie deux copies strictement identiques du même flux, par deux chemins réseau distincts, et le récepteur les recombine en temps réel pour n’en restituer qu’un seul, parfait. Si l’un des deux chemins perd des paquets ou tombe complètement, l’autre comble instantanément les manques. Aucune renégociation, aucune resynchronisation : la continuité est garantie paquet par paquet.
La norme ne concerne pas que l’audio : elle protège aussi bien les flux vidéo que les flux audio de l’écosystème IP broadcast. C’est ce qui en fait le filet de sécurité commun à tout un plateau passé sur IP.
Comment fonctionne la protection sans couture
Le mécanisme repose sur les numéros de séquence portés par chaque paquet. Les deux copies du flux voyagent avec la même numérotation. Au récepteur, un moteur de recombinaison — souvent appelé hitless merge — lit les deux arrivées et reconstitue la suite correcte : pour chaque paquet attendu, il prend la première copie valide reçue, quelle que soit la branche d’où elle vient, et ignore le doublon. Si un paquet manque sur un chemin, il est tout simplement récupéré sur l’autre.
Pour que ce tri fonctionne, le récepteur dispose d’une petite mémoire tampon qui absorbe l’écart d’arrivée entre les deux chemins. Car les deux copies n’empruntent pas forcément des trajets de même longueur : l’une peut traverser un commutateur de plus que l’autre et arriver avec quelques fractions de milliseconde de retard. La norme fixe une tolérance à ce décalage ; au-delà, la recombinaison ne peut plus garantir la continuité. D’où l’importance de concevoir deux chemins aux temps de transit comparables.
Ce qu’il faut côté réseau

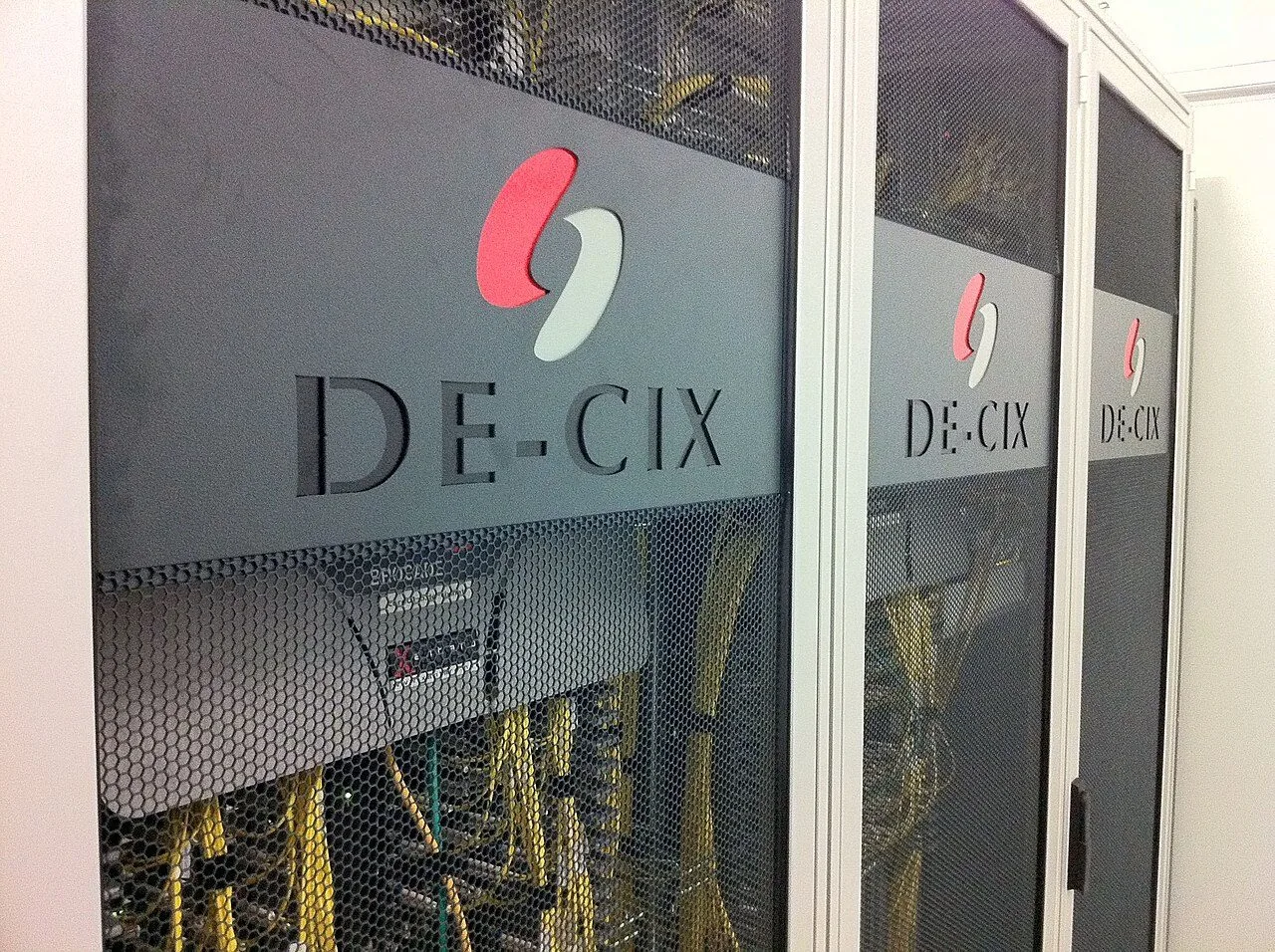

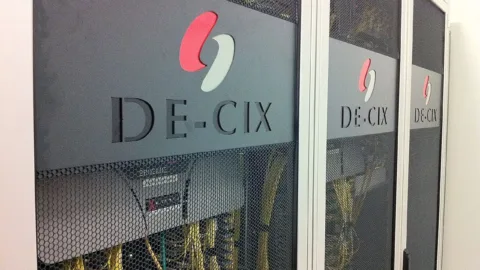

ST 2022-7 n’a de sens que si les deux chemins sont réellement indépendants. On construit donc deux réseaux séparés, souvent baptisés par convention « rouge » et « bleu » : deux commutateurs distincts, deux câblages distincts, idéalement deux alimentations distinctes. L’idée est qu’aucune panne unique — un switch qui redémarre, un cordon débranché, un bloc d’alimentation grillé — ne puisse couper les deux branches à la fois. Dédoubler les flux sur un même commutateur ne protège de rien : ce serait mettre les deux copies dans le même panier.
Un point ne doit pas, lui, être dédoublé : l’horloge. Les deux chemins doivent partager la même référence temporelle PTP pour que les paquets restent cohérents. La synchronisation PTP est le socle sur lequel repose toute la chaîne ; ST 2022-7 protège le transport, pas la base de temps, qui doit rester saine et commune aux deux branches.
ST 2022-7 et les autres standards
La redondance sans couture ne remplace aucun des standards de transport : elle se superpose à eux. On la retrouve au-dessus de l’audio sur IP comme de la vidéo, et elle se combine naturellement avec l’écosystème que vous connaissez déjà.
| Brique | Rôle |
|---|---|
| AES67 / ST 2110 | Transport des essences audio (et vidéo) sur IP |
| PTP (IEEE 1588) | Base de temps commune, synchronisation des équipements |
| ST 2022-7 | Redondance du transport : deux chemins, recombinaison sans couture |
Autrement dit, vous décrivez vos flux avec les normes de transport, vous les synchronisez en PTP, et vous les sécurisez avec ST 2022-7. Les trois couches sont complémentaires. Les grands environnements Dante disposent d’ailleurs de leur propre redondance à double réseau, dans le même esprit : deux ports, deux réseaux, bascule transparente.
Mettre en place une redondance saine
- Séparez physiquement les deux chemins de bout en bout : switches, câbles et, si possible, alimentations indépendants. La redondance logique sur un matériel unique est une illusion.
- Maîtrisez l’écart de transit entre branches : deux trajets de longueurs et de charges comparables restent dans la fenêtre de recombinaison.
- Soignez le PTP : prévoyez une horloge maître et une horloge de secours, car toute la cohérence repose sur une base de temps commune.
- Testez les pannes pour de vrai. Débranchez une branche en exploitation et vérifiez à l’oreille qu’il ne se passe rien — c’est le seul test qui compte.
- Documentez le plan réseau. Un flux redondé mal cartographié devient ingérable le jour de l’incident ; ce principe vaut aussi pour vos liaisons MADI et vos îlots SDI.
Mon avis
ST 2022-7 fait partie de ces technologies qu’on ne remarque que lorsqu’elles manquent. Bien déployée, elle transforme une peur légitime — le réseau qui lâche en plein direct — en non-événement : une branche tombe, personne ne l’entend, et vous réparez tranquillement. Le vrai travail n’est pas dans la norme, qui est élégante et éprouvée, mais dans la discipline réseau qu’elle impose : deux chemins vraiment séparés, un PTP irréprochable, et des tests de panne honnêtes. Négligez cette discipline et vous aurez une redondance de façade. Respectez-la, et vous dormirez tranquille la veille d’un grand direct — ce qui, dans ce métier, n’a pas de prix.
