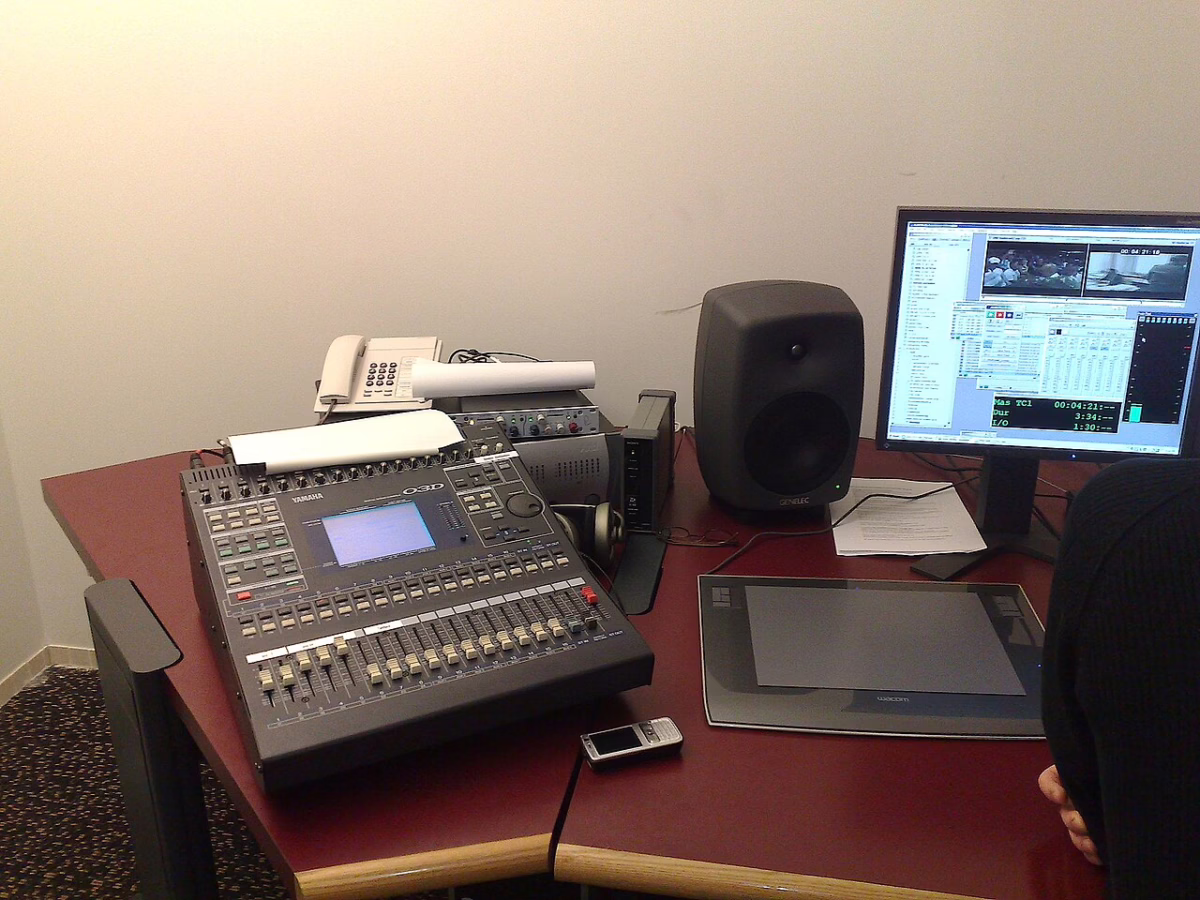

Yamaha 03D
La console numérique de bureau qui a mis le mixage 20 bits dans tous les studios
Prix public au lancement 3 000 GBP tarif 1996
Description
Sortie en 1996 dans le sillage de la 02R, la Yamaha 03D a fait entrer le mixage numérique dans une multitude de home-studios, de post-productions et de petites régies. Sur un format de bureau compact, elle réunit 26 voies traitées, EQ 4 bandes et dynamique partout, deux processeurs d’effets, automation par scènes et même du panning surround — le tout en 20 bits. À l’usage, je la trouve dense mais logique : une fois la navigation en pages assimilée, on a un studio numérique complet sous les mains, et ses effets internes dépannent encore très bien aujourd’hui.
Technique
Spécifications

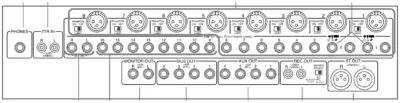

Entrées / Sorties
| Entrées totales | 26 |
|---|---|
| Entrées micro | 16 |
| Entrées ligne | 16 |
| Sorties totales | 10 |
Traitement

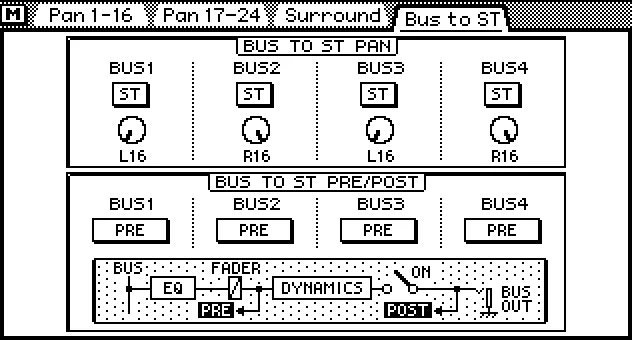

| Bus de mix | 4 |
|---|---|
| Départs auxiliaires | 4 |
| Fréquence d'échantillonnage max | 48 kHz |
| Résolution | 20 bits |
| Résolution de traitement | 32 bits |
| Conversion | CAN 20 bits ; CNA 20 bits (sortie principale) / 18 bits (bus & aux) ; 44,1 ou 48 kHz |
| Traitement par voie | Traitement 32 bits (calculs d’EQ sur 44 bits internes) |

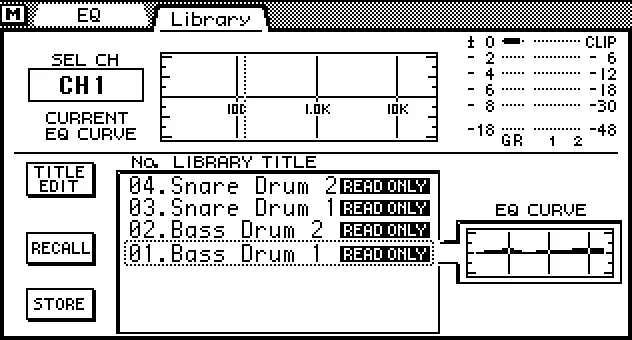

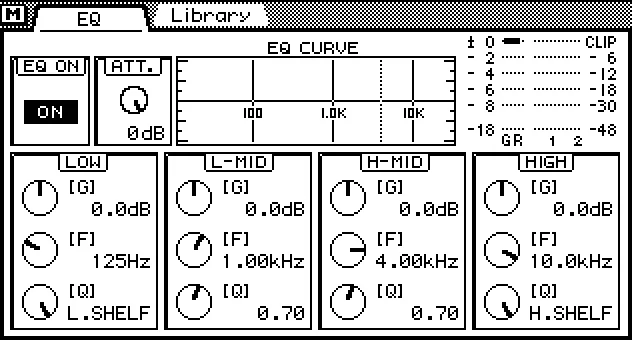

| Égaliseur | EQ paramétrique 4 bandes par voie (cloches, shelvings haut/bas) |

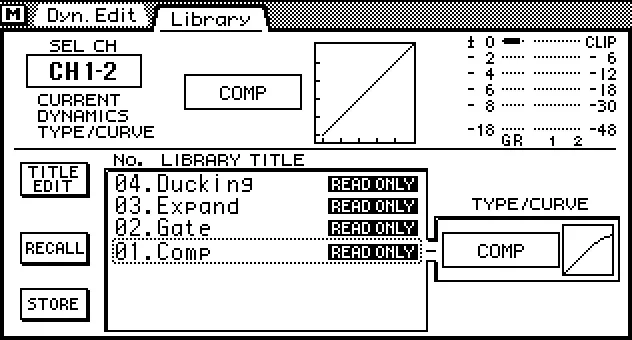

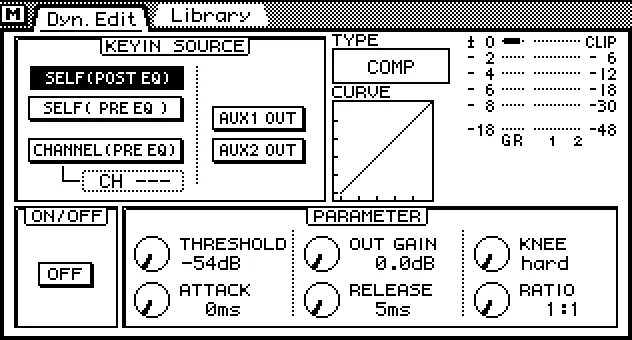

| Dynamique | Processeurs de dynamique configurables sur entrées, sorties et chaînes d’effet |

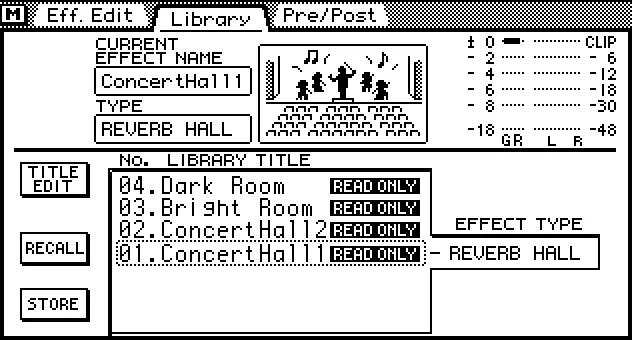

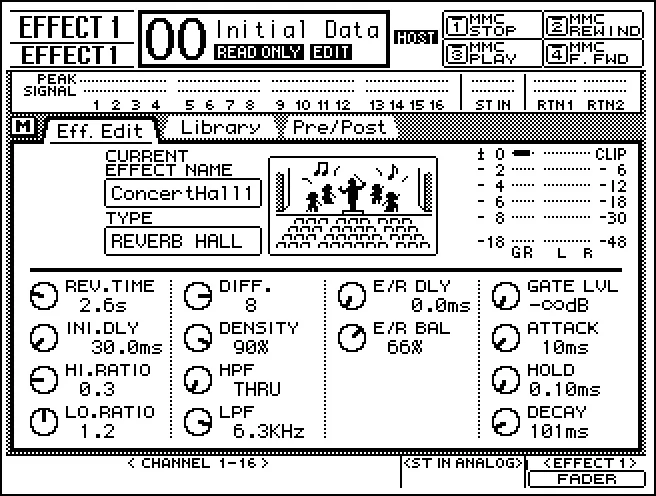

| Effets et plug-ins | 2 processeurs multi-effets stéréo (reverb, delay, chorus, pitch, ampli sim…), 64 presets + 32 mémoires utilisateur |

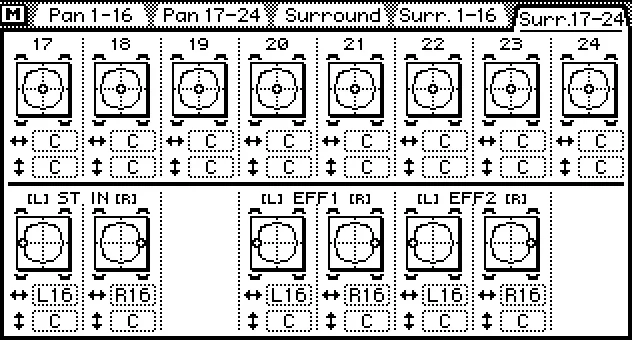

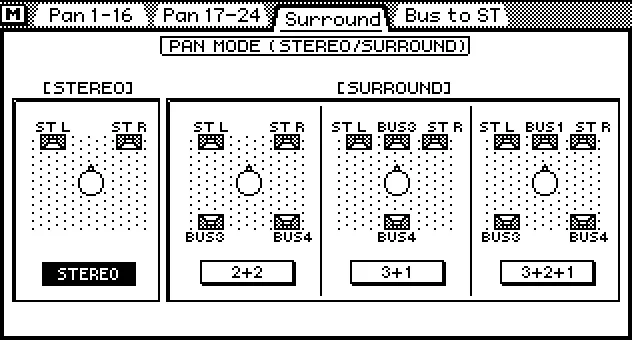

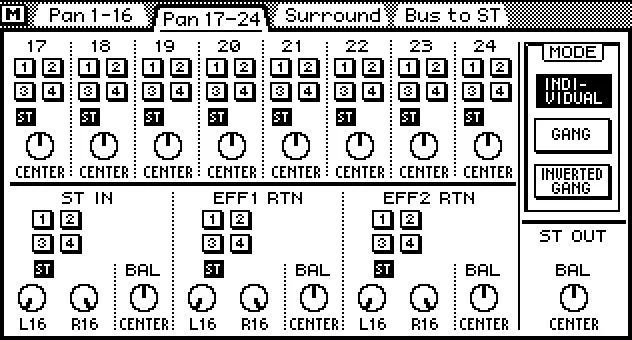

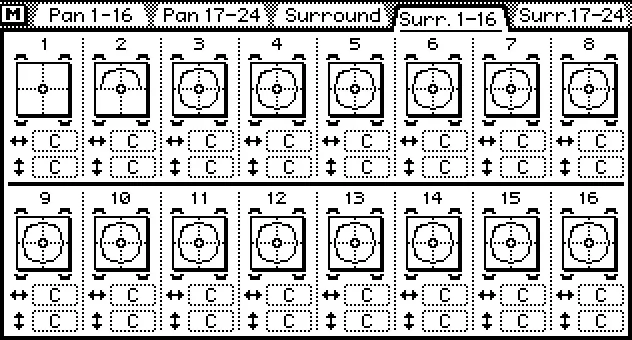

| Surround et immersif | Panning surround : stéréo, quad, LCRS matriciel, discret (3 avant / 2 arrière / caisson) |

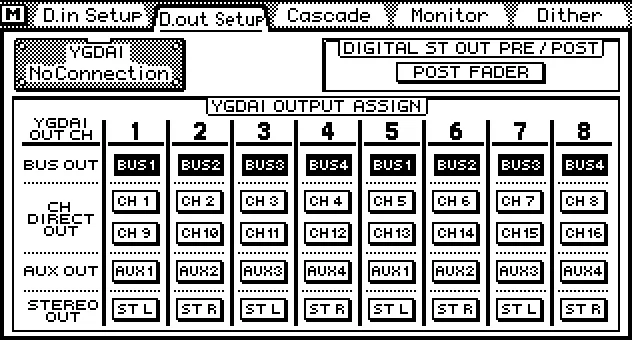

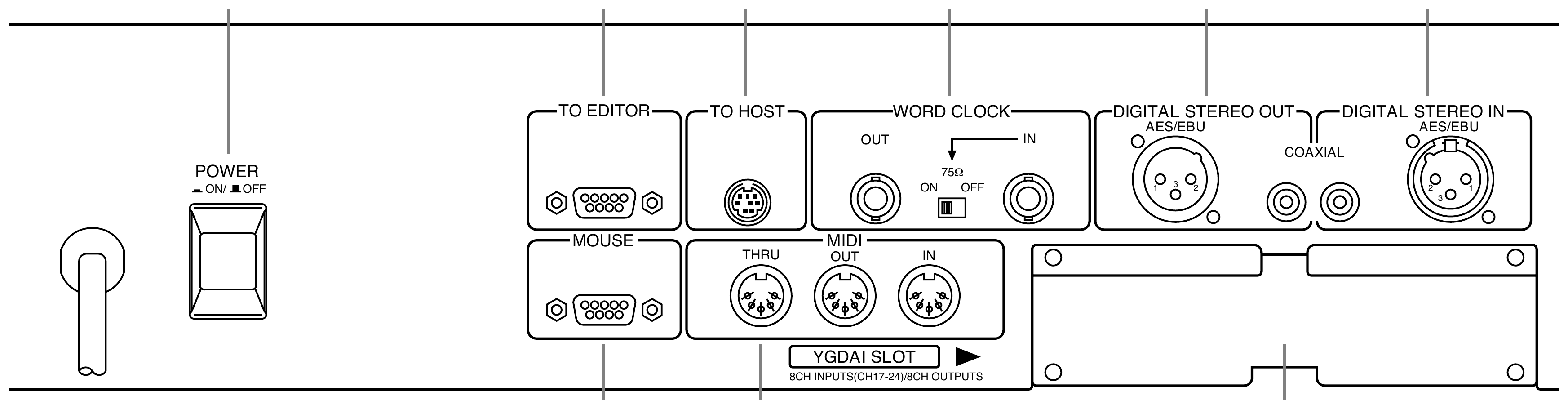

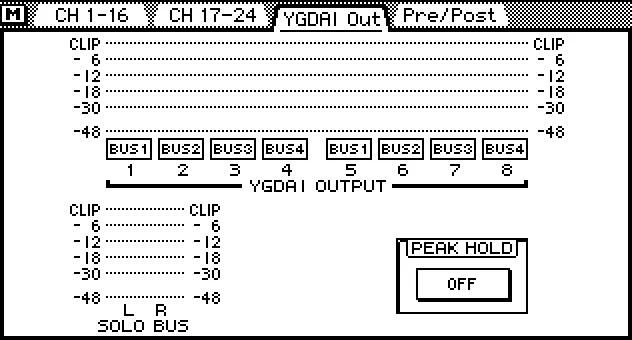

| Modularité et extension | 1 slot mini-YGDAI : cartes ADAT, TDIF, AES-EBU, Yamaha Y2 (+8 E/S numériques) |
Surface
| Faders physiques | 19 |
|---|---|
| Faders motorisés | Oui |
| Couches de faders | 2 |
| Écrans | 1 |
| Écran tactile | Non |
| Faders | 19 faders motorisés 60 mm, agencés en couches (voies / bus-master) |

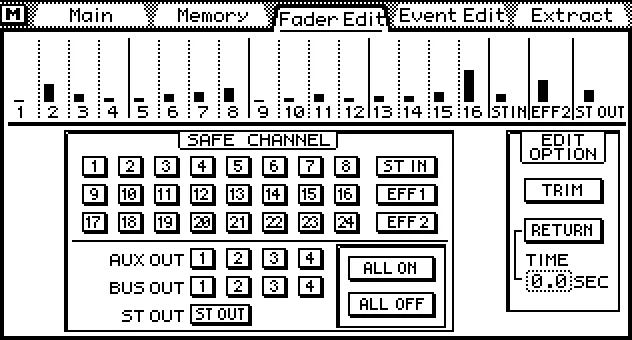

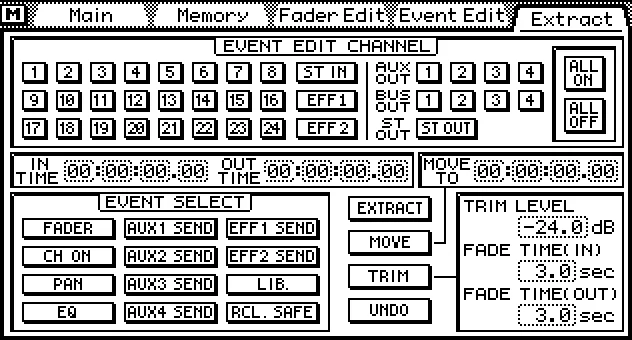

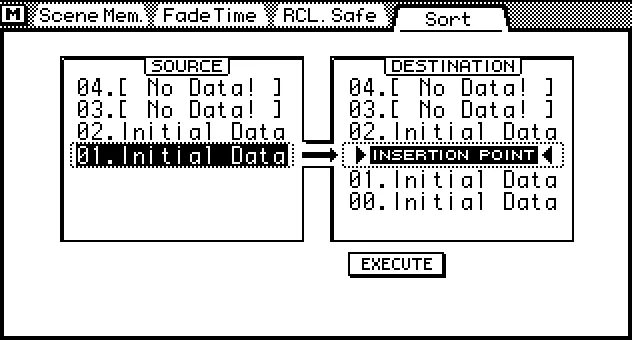

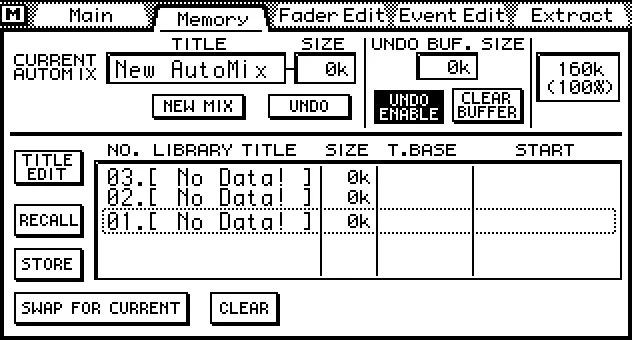

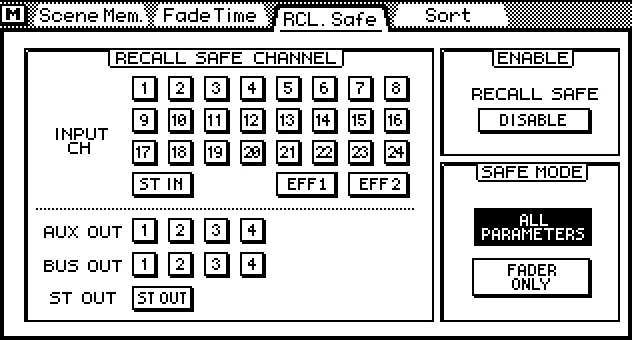

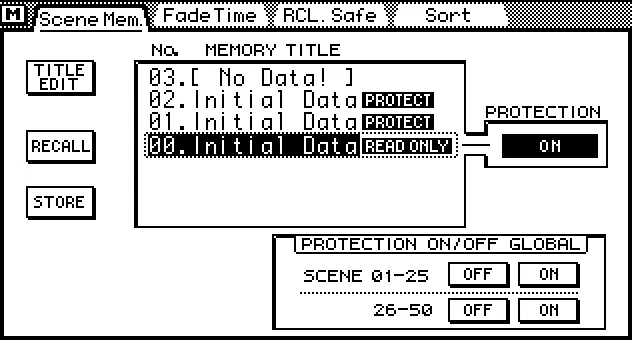

| Mémoires et rappel | 51 mémoires de scènes ; automation dynamique |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | ADAT / AES/EBU |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
Physique
| Largeur | 460 mm |
|---|---|
| Profondeur | 516 mm |
| Hauteur | 204 mm |
| Poids | 16 kg |
Autres
| Fonctions broadcast | Pilotage possible depuis un banc de montage vidéo via ESAM II (mise à jour logicielle) |
|---|

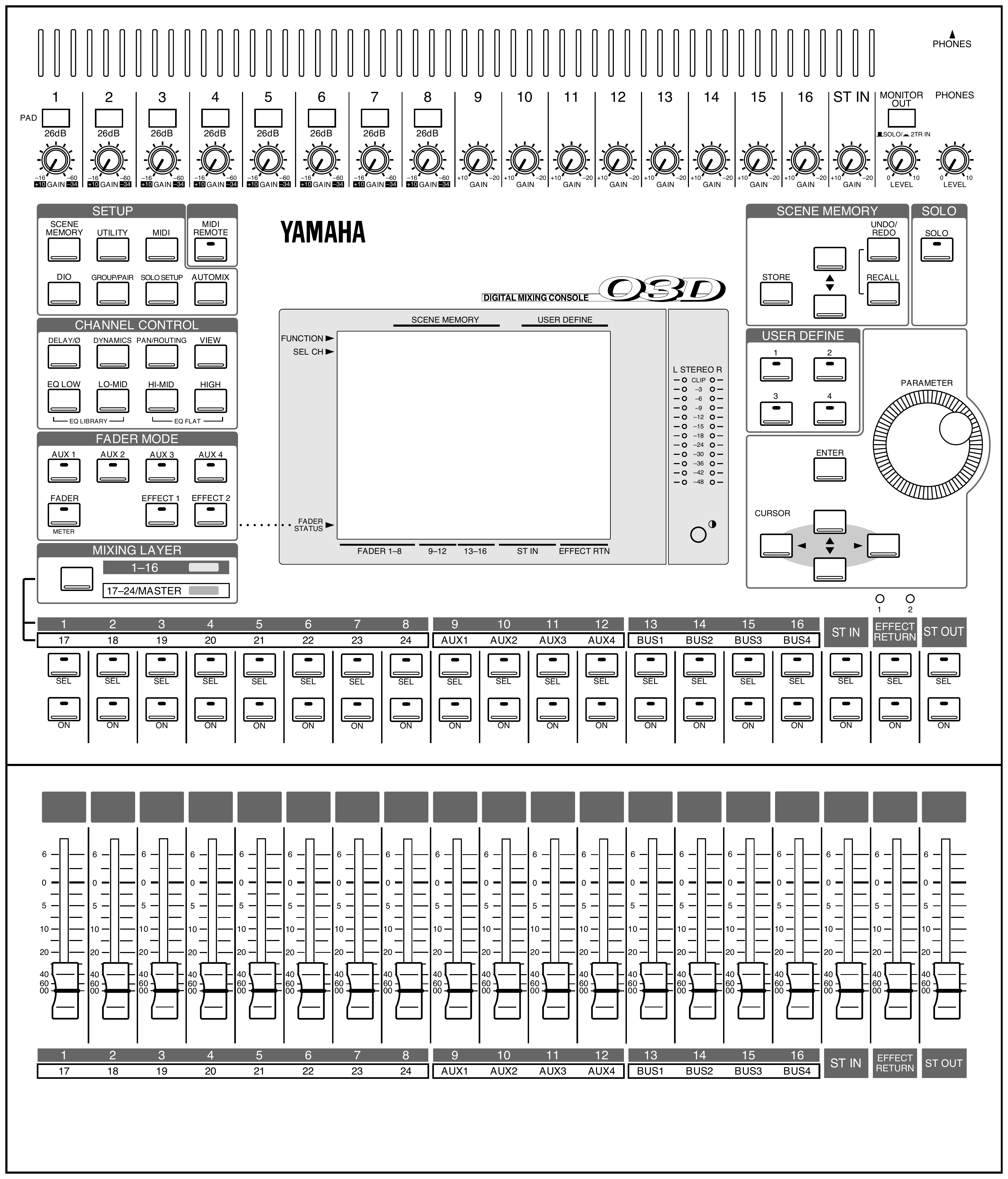

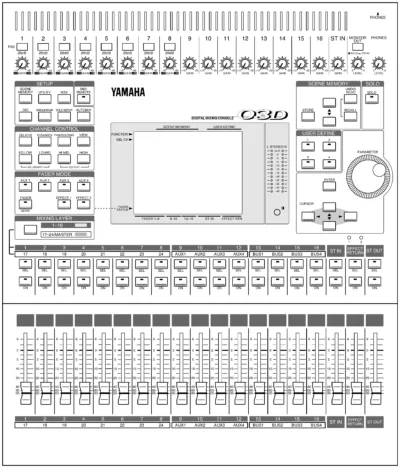

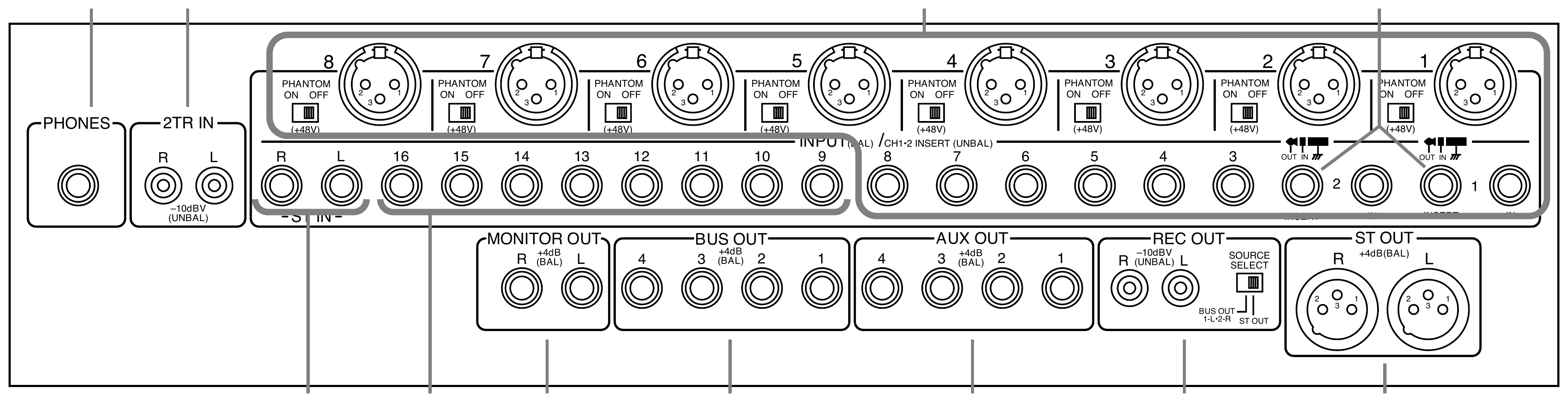

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels
Autres captures
Documents
Éditorial & artistes
Notre avis
Historique & conception
La Yamaha 03D est une console de mixage numérique compacte de bureau lancée en 1996, positionnée sous la 02R. Elle offre 16 entrées mono analogiques et une entrée stéréo analogique (26 voies traitées au total) vers 4 bus de mélange, 4 auxiliaires et une sortie stéréo principale. La surface compte 19 faders motorisés de 60 mm organisés en couches.
Chaque voie dispose d’un EQ paramétrique 4 bandes et de processeurs de dynamique assignables. Deux processeurs multi-effets stéréo (reverb, delay, chorus, pitch-shift, simulation d’ampli…) sont intégrés, avec 64 presets et 32 mémoires utilisateur. La conversion est en 20 bits (CNA 18 bits sur les bus/aux), le traitement interne en 32 bits, aux fréquences 44,1/48 kHz. La console mémorise 51 scènes et gère plusieurs modes de panning surround (stéréo, quad, LCRS, discret 5.1). Un unique slot d’extension mini-YGDAI accepte les cartes ADAT, TDIF, AES-EBU ou Yamaha Y2 pour huit entrées/sorties numériques supplémentaires. Une mise à jour logicielle permet son pilotage depuis un banc de montage vidéo (protocole ESAM II).
