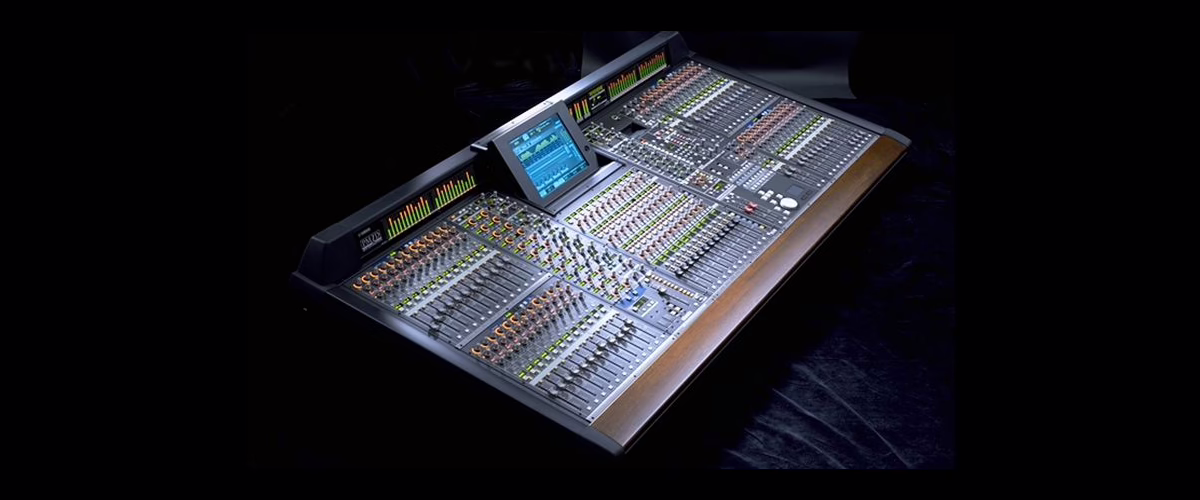

Name: Yamaha PM1D
Brand: Yamaha

Description

La PM1D, c'est le moment où Yamaha fait entrer sa légende PM dans le numérique. En tant qu'ingé son live, ce qui me marque, c'est l'architecture système : une surface CS1D massive, un moteur DSP en rack, des boîtiers d'E/S déportés, le tout en 96 kHz avec mode miroir redondant. 96 entrées, 48 bus, 24 matrices : à sa sortie fin 2000, c'était le vaisseau amiral que les gros festivals et tournées attendaient.

Technique

Spécifications

Entrées / Sorties

Entrées totales	104
Préamplis micro	Préamplis micro sur cartes enfichables (dont les head amps dérivés de la PM5000 analogique)

Traitement

Bus de mix	48
Matrices	24
Moteur DSP	Moteur DSP déporté DSP1D / DSP1D-EX ; mode miroir (2 moteurs) et câblage redondant
Fréquence d'échantillonnage max	96 kHz
Résolution	24 bits
Architecture	Système en trois blocs : surface CS1D, moteur DSP1D/DSP1D-EX déporté, boîtiers d'E/S AI8/AO8
Voies	96 entrées mono + 8 stéréo ; chaque voie dispose de deux entrées A et B
Bus	48 bus de mixage, bus stéréo A et B, 24 matrices
Fréquence d'échantillonnage	Échantillonnage 96 kHz, 24 bits

Surface

Faders physiques	48
Faders motorisés	Oui
Écran tactile	Non

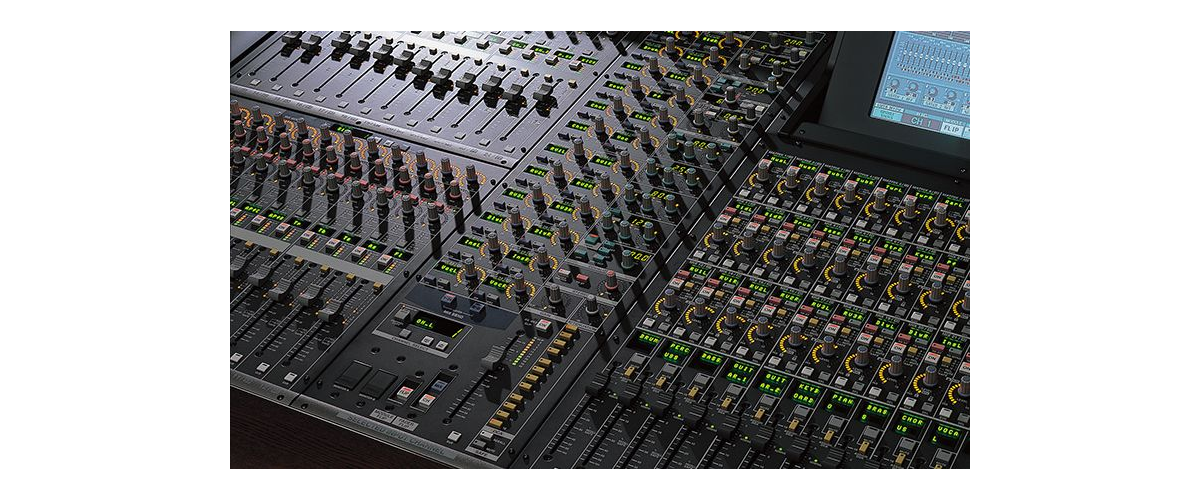

Surface de contrôle	Surface CS1D contrôlant 48 voies (extensible à 96 avec cartes de conversion)

Enregistrement

Enregistrement intégré	Non

Réseau

Réseau & protocoles	AES/EBU / ADAT
Alimentation redondante	Non
Réseau redondant	Oui
Redondance	Mode miroir à deux moteurs DSP et câblage redondant pour très haute fiabilité

Logiciels

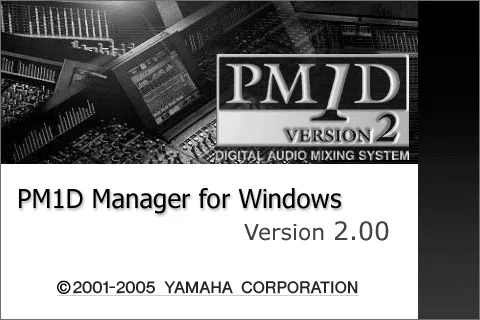

PM1D Manager
Éditeur offline Windows
Logiciel d'édition/préparation hors ligne des sessions PM1D sur ordinateur.

Autres captures

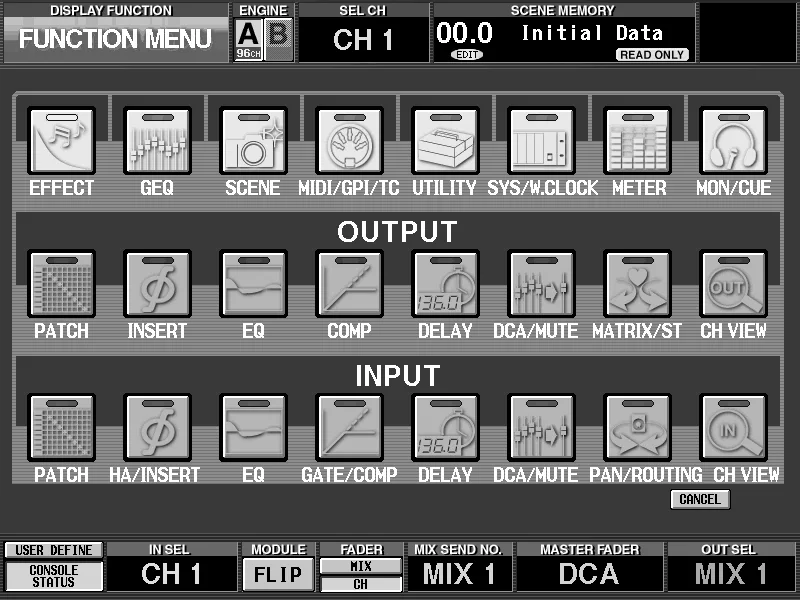

Écran de la CS1D, menu FUNCTION — Yamaha CS1D Owner's Manual, © Yamaha

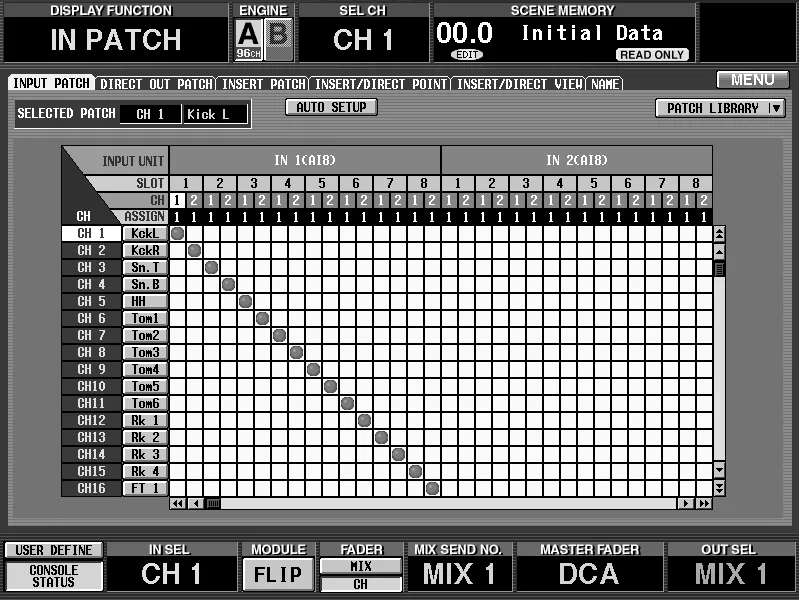

Écran de la CS1D, IN PATCH, patch des entrées — Yamaha CS1D Owner's Manual, © Yamaha

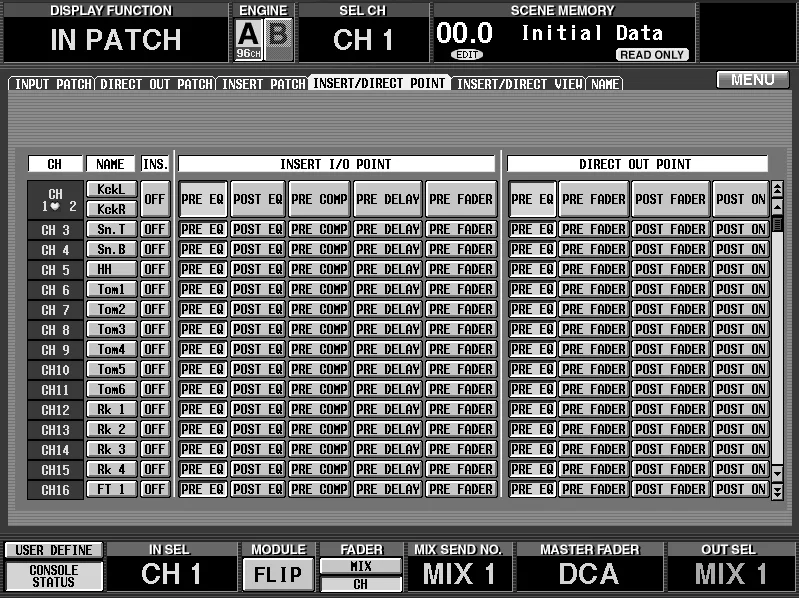

Écran de la CS1D, IN PATCH, points d'insert et de direct out — Yamaha CS1D Owner's Manual, © Yamaha

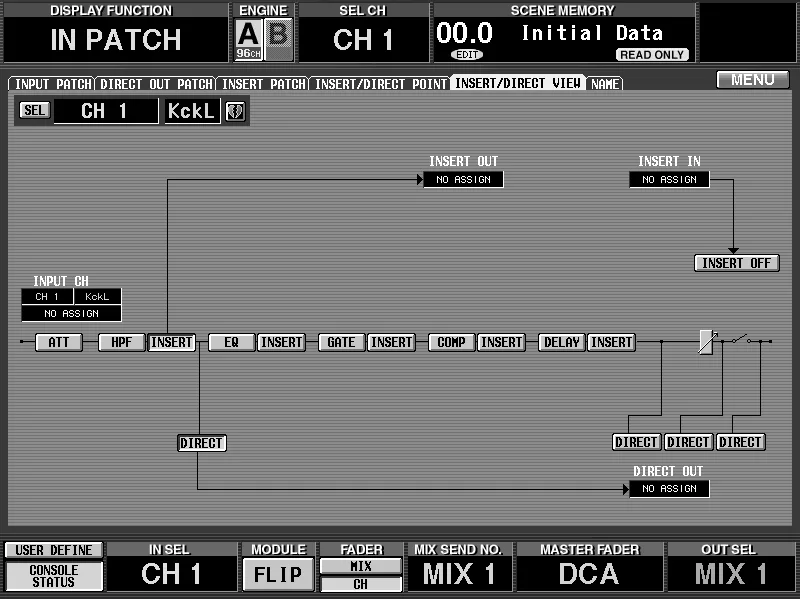

Écran de la CS1D, IN PATCH, vue des inserts et direct out — Yamaha CS1D Owner's Manual, © Yamaha

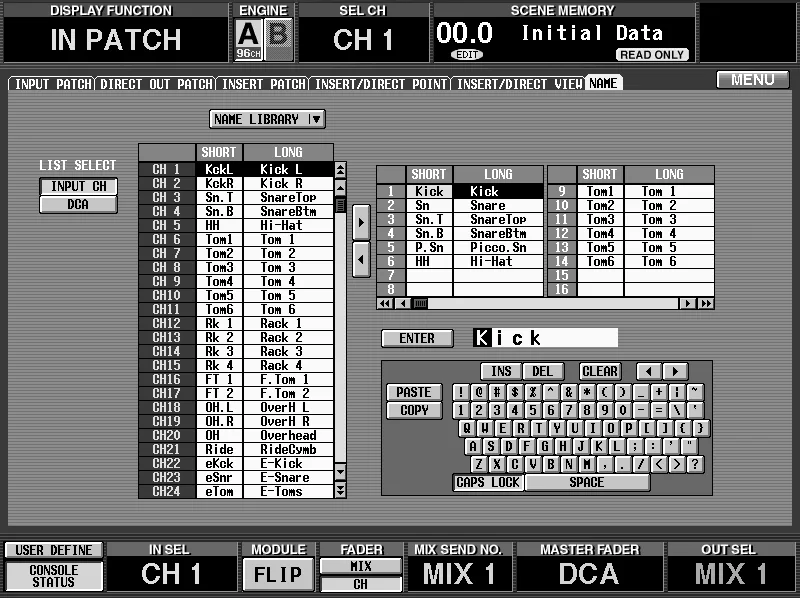

Écran de la CS1D, IN PATCH, noms des canaux — Yamaha CS1D Owner's Manual, © Yamaha

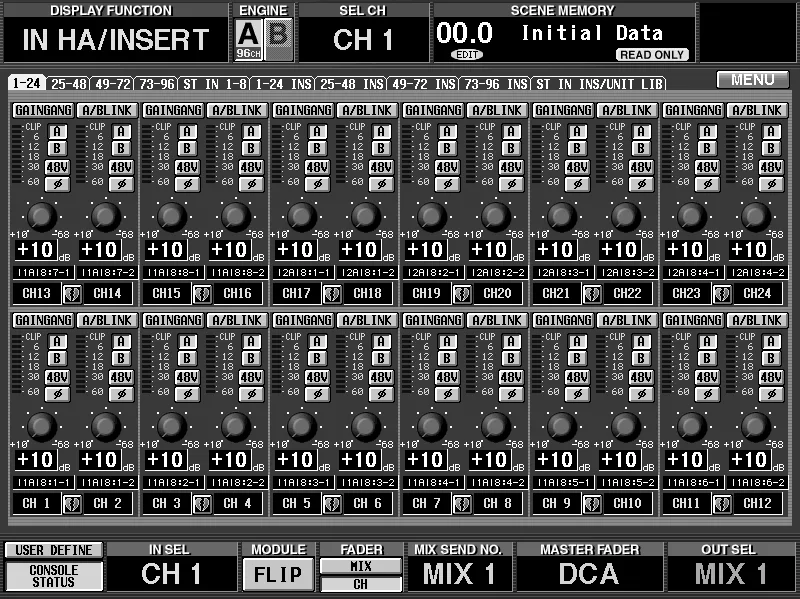

Écran de la CS1D, IN HA/INSERT, préamplis et inserts — Yamaha CS1D Owner's Manual, © Yamaha

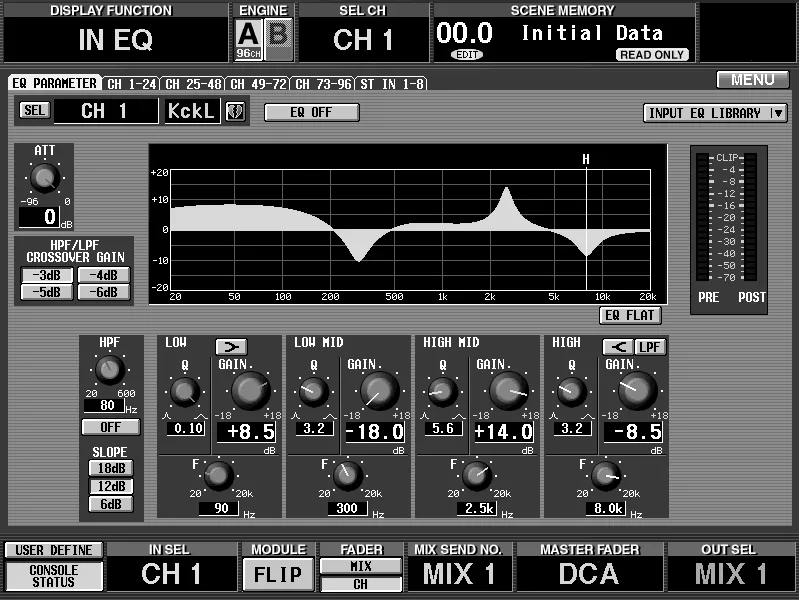

Écran de la CS1D, IN EQ, égaliseur d'entrée — Yamaha CS1D Owner's Manual, © Yamaha

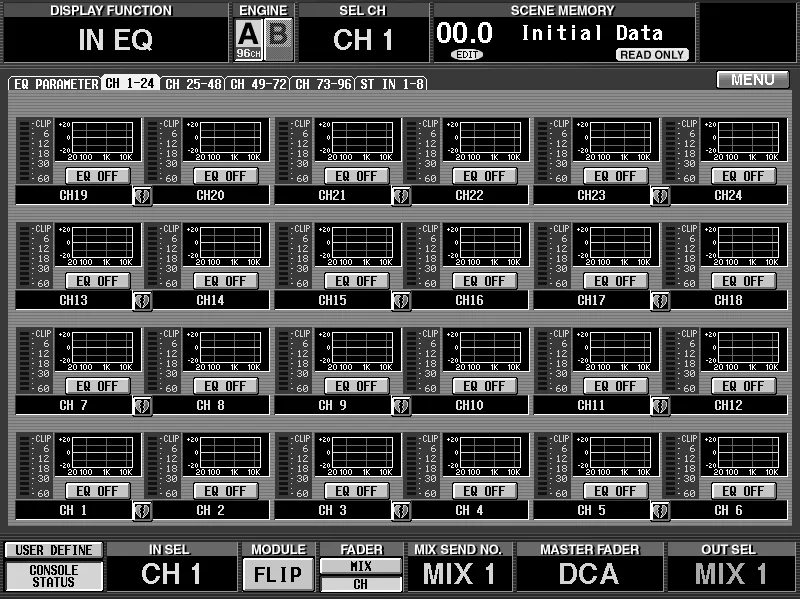

Écran de la CS1D, IN EQ, vue d'ensemble des EQ — Yamaha CS1D Owner's Manual, © Yamaha

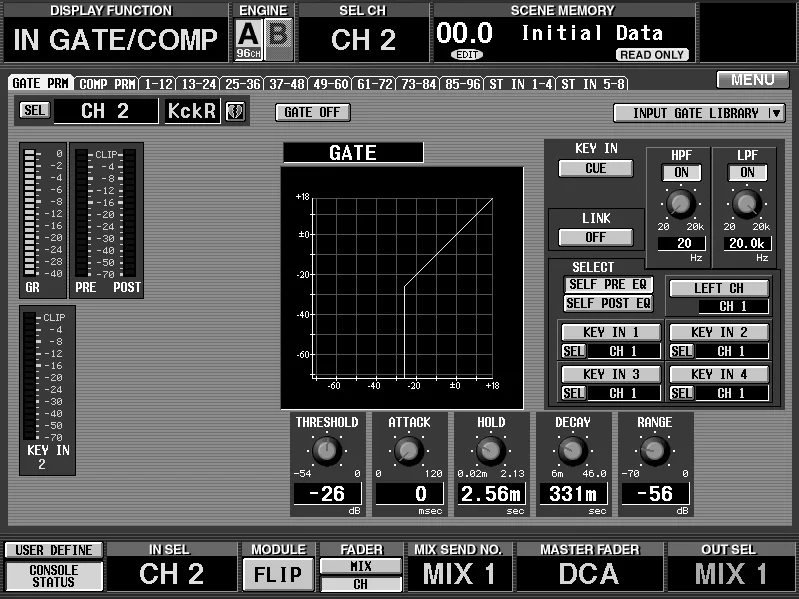

Écran de la CS1D, IN GATE/COMP, noise gate — Yamaha CS1D Owner's Manual, © Yamaha

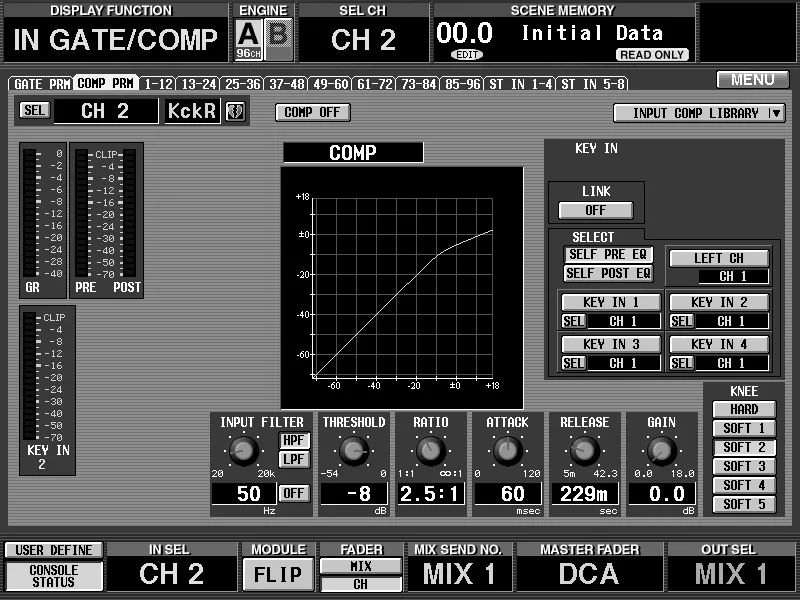

Écran de la CS1D, IN GATE/COMP, compresseur — Yamaha CS1D Owner's Manual, © Yamaha

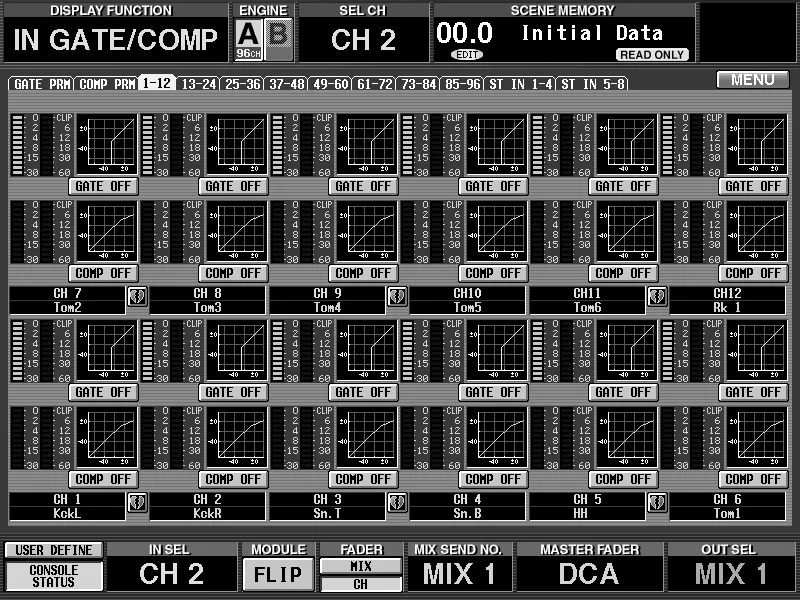

Écran de la CS1D, IN GATE/COMP, vue d'ensemble — Yamaha CS1D Owner's Manual, © Yamaha

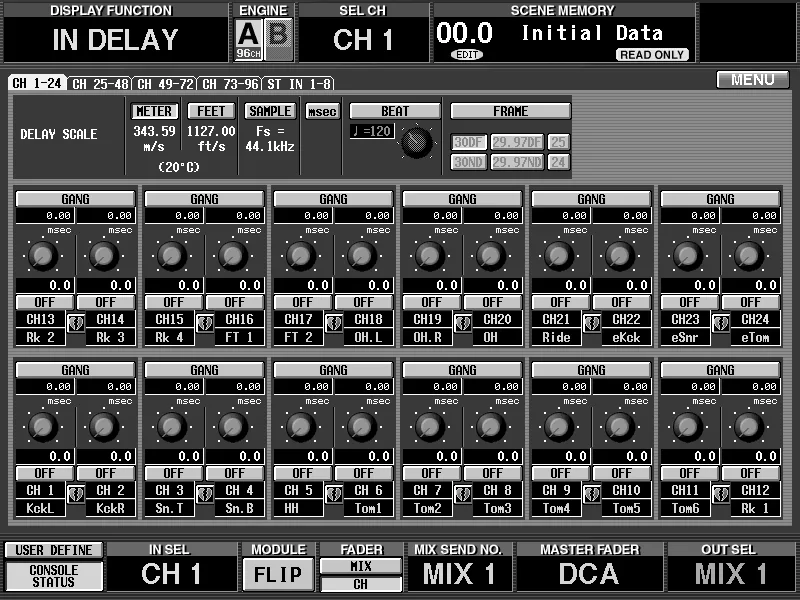

Écran de la CS1D, IN DELAY, retard d'entrée — Yamaha CS1D Owner's Manual, © Yamaha

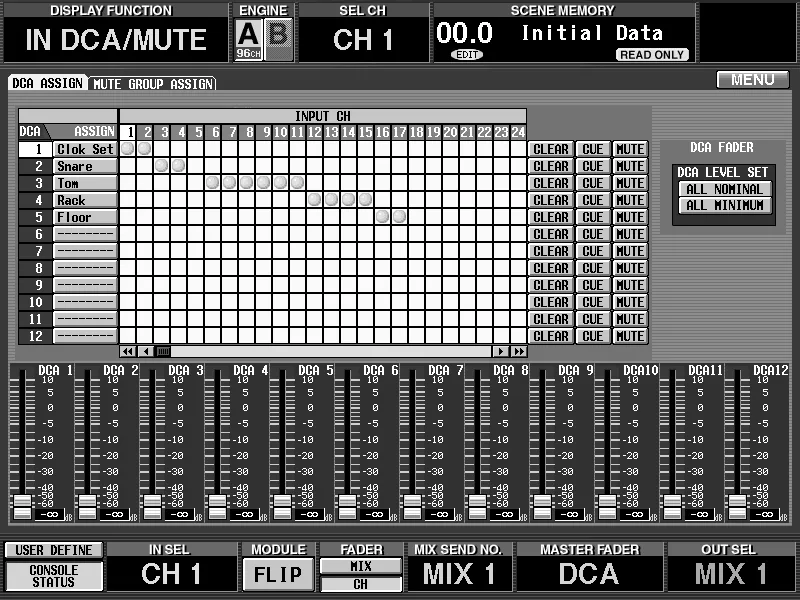

Écran de la CS1D, IN DCA/MUTE, groupes DCA — Yamaha CS1D Owner's Manual, © Yamaha

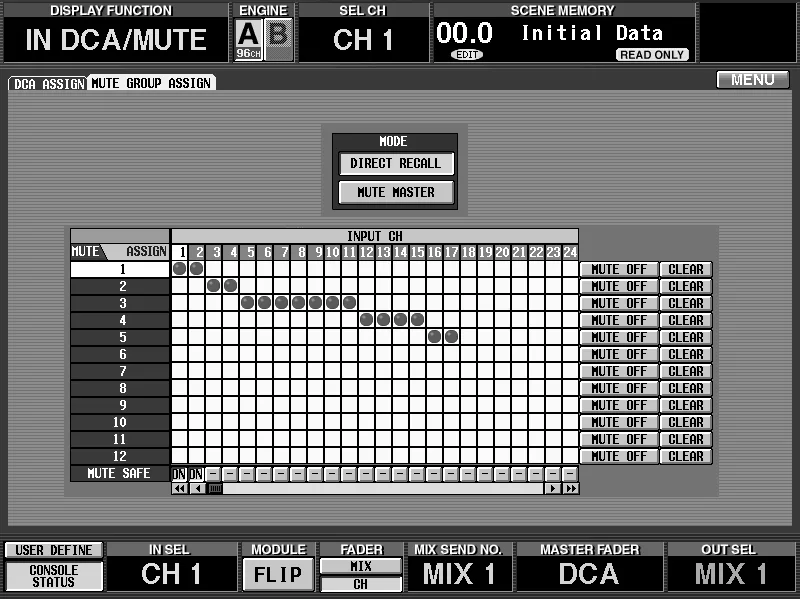

Écran de la CS1D, IN DCA/MUTE, groupes de mute — Yamaha CS1D Owner's Manual, © Yamaha

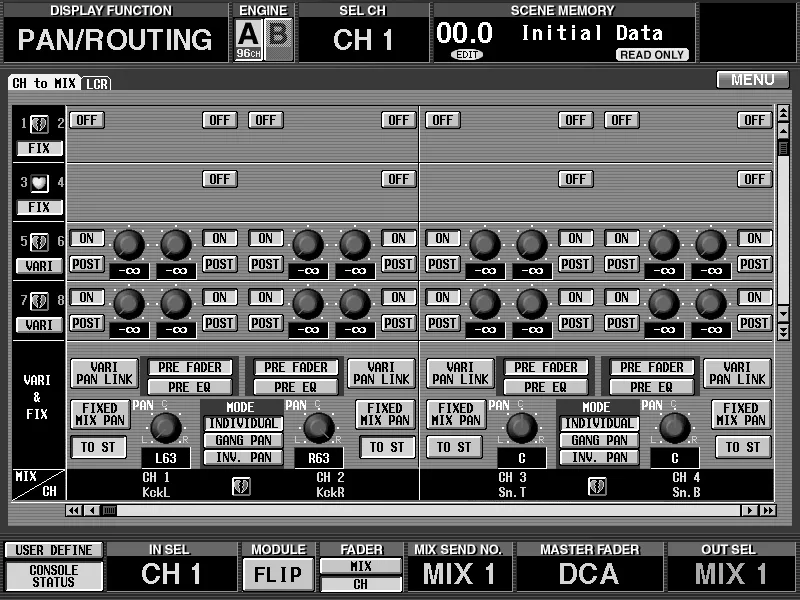

Écran de la CS1D, IN PAN/ROUTING, panoramique et routage — Yamaha CS1D Owner's Manual, © Yamaha

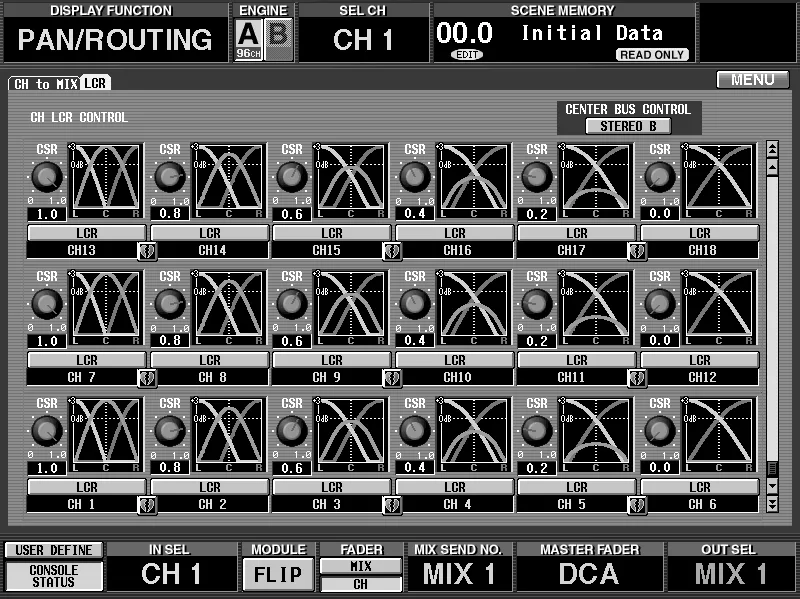

Écran de la CS1D, IN PAN/ROUTING, mode LCR — Yamaha CS1D Owner's Manual, © Yamaha

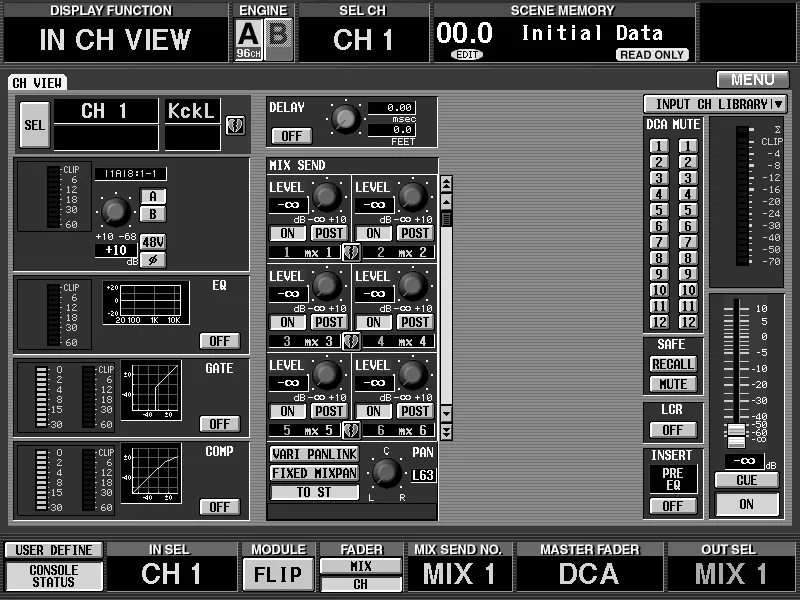

Écran de la CS1D, IN CH VIEW, vue complète d'un canal d'entrée — Yamaha CS1D Owner's Manual, © Yamaha

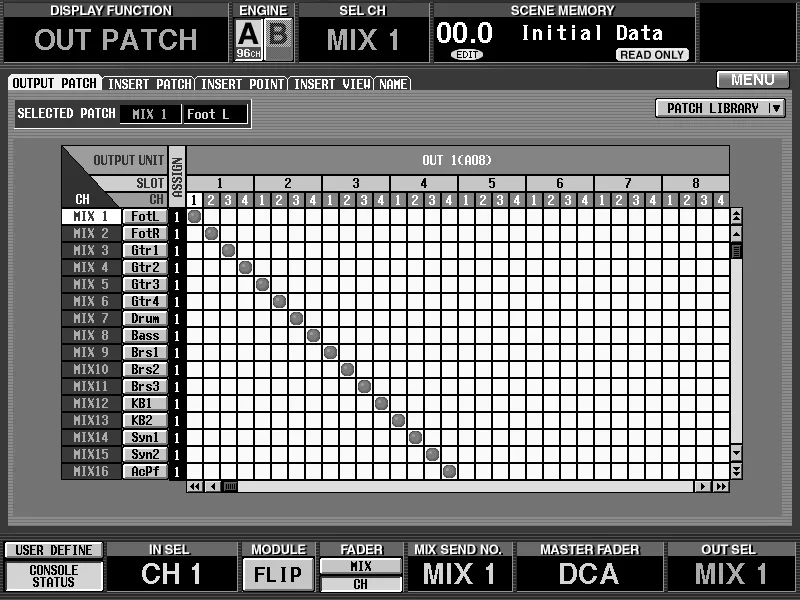

Écran de la CS1D, OUT PATCH, patch des sorties — Yamaha CS1D Owner's Manual, © Yamaha

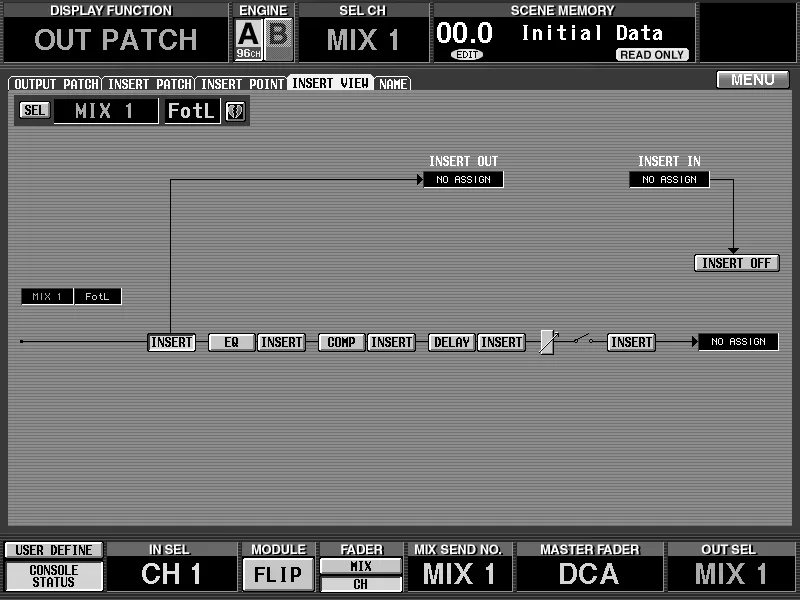

Écran de la CS1D, OUT PATCH, vue des inserts de sortie — Yamaha CS1D Owner's Manual, © Yamaha

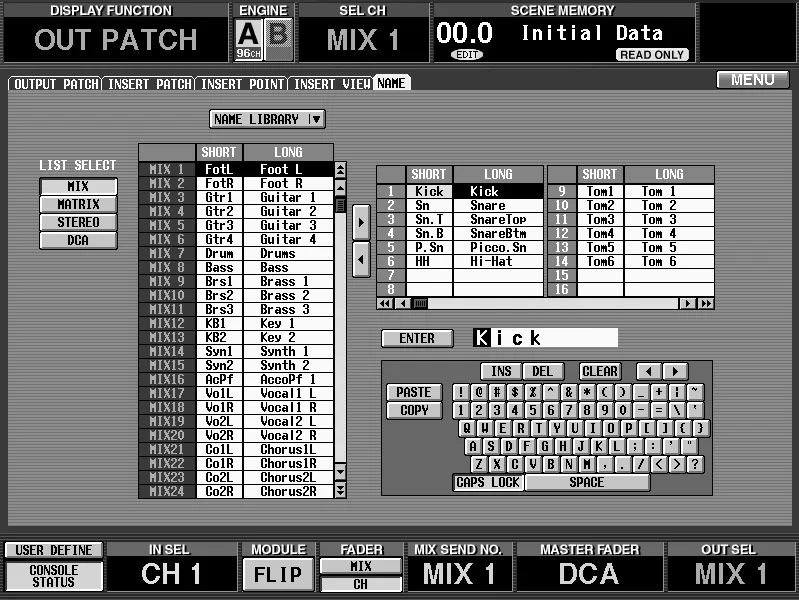

Écran de la CS1D, OUT PATCH, noms des sorties — Yamaha CS1D Owner's Manual, © Yamaha

Écran de la CS1D, OUT INSERT, inserts de sortie — Yamaha CS1D Owner's Manual, © Yamaha

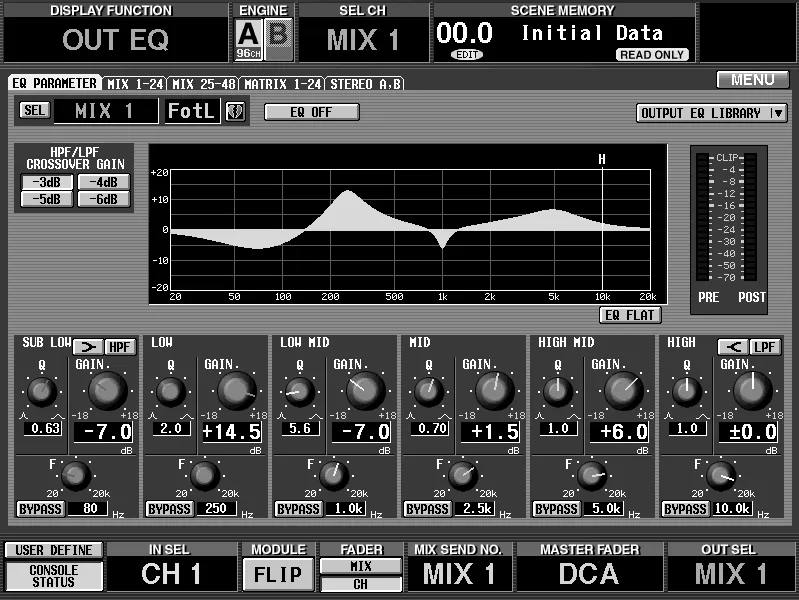

Écran de la CS1D, OUT EQ, égaliseur de sortie — Yamaha CS1D Owner's Manual, © Yamaha

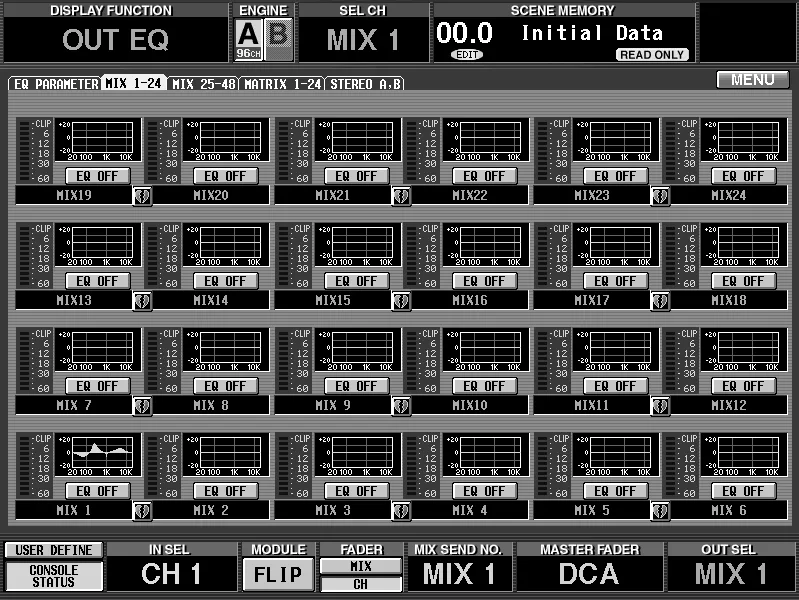

Écran de la CS1D, OUT EQ, vue d'ensemble — Yamaha CS1D Owner's Manual, © Yamaha

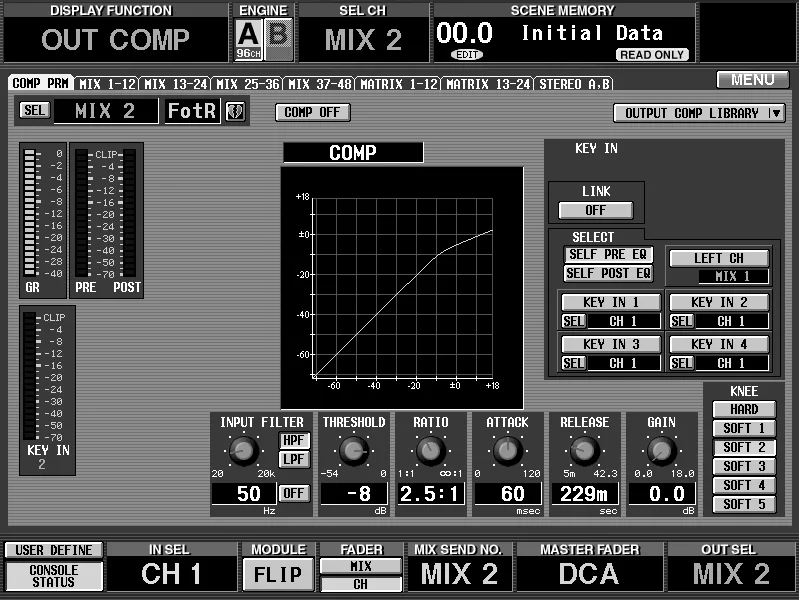

Écran de la CS1D, OUT COMP, compresseur de sortie — Yamaha CS1D Owner's Manual, © Yamaha

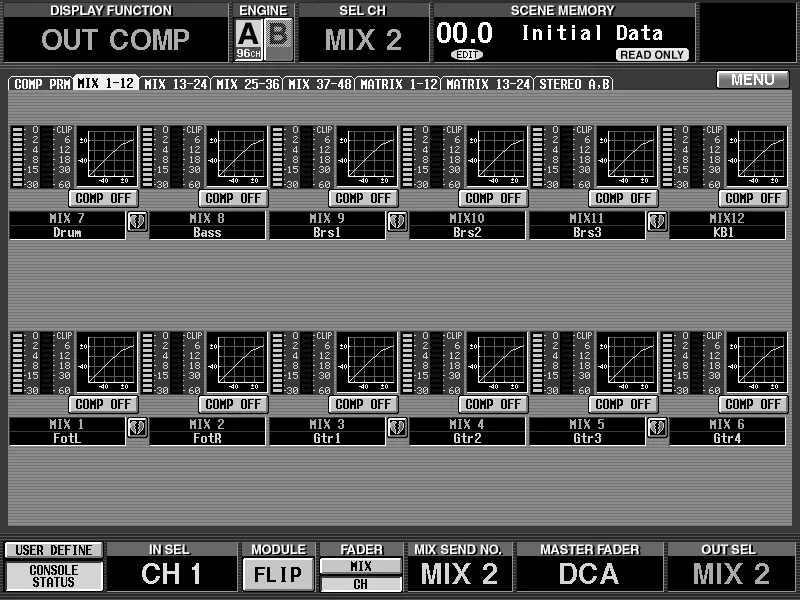

Écran de la CS1D, OUT COMP, vue d'ensemble — Yamaha CS1D Owner's Manual, © Yamaha

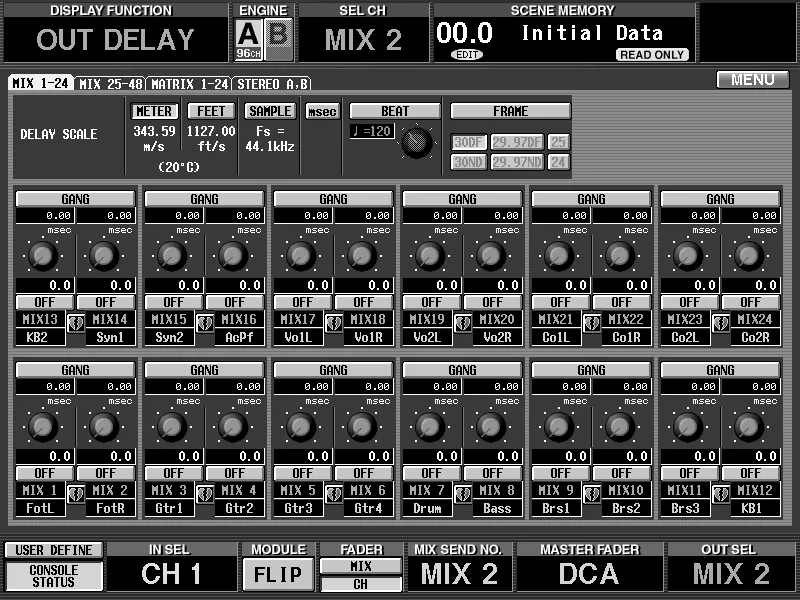

Écran de la CS1D, OUT DELAY, retard de sortie — Yamaha CS1D Owner's Manual, © Yamaha

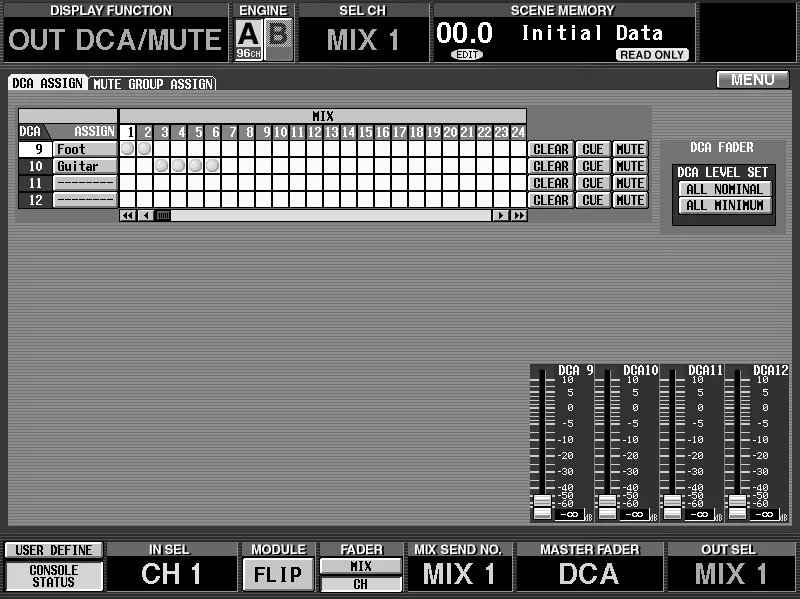

Écran de la CS1D, OUT DCA/MUTE, DCA et mutes des sorties — Yamaha CS1D Owner's Manual, © Yamaha

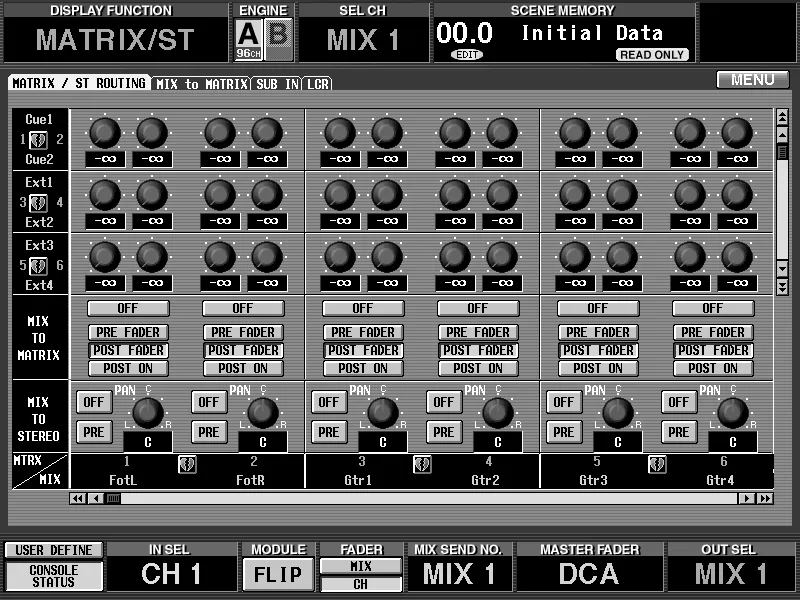

Écran de la CS1D, MATRIX/ST, envois matrice — Yamaha CS1D Owner's Manual, © Yamaha

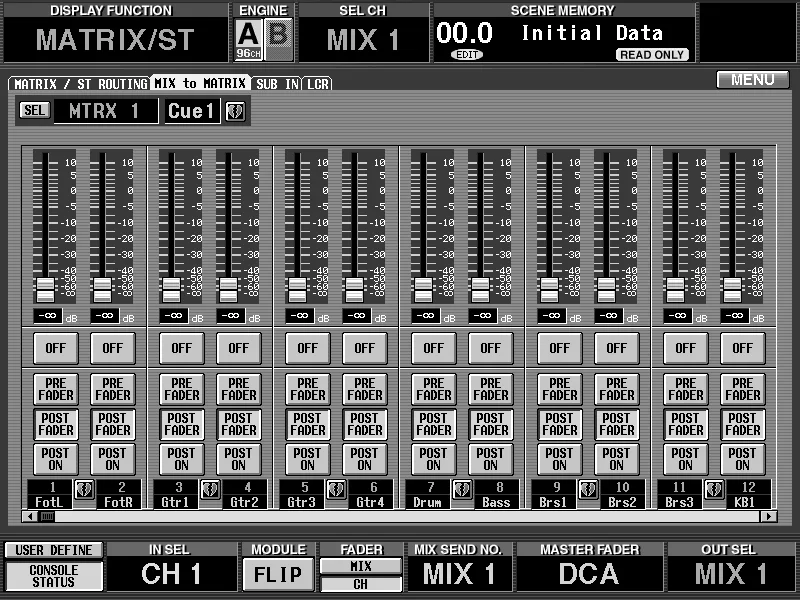

Écran de la CS1D, MATRIX/ST, envois matrice (suite) — Yamaha CS1D Owner's Manual, © Yamaha

Écran de la CS1D, MATRIX/ST, bus stéréo — Yamaha CS1D Owner's Manual, © Yamaha

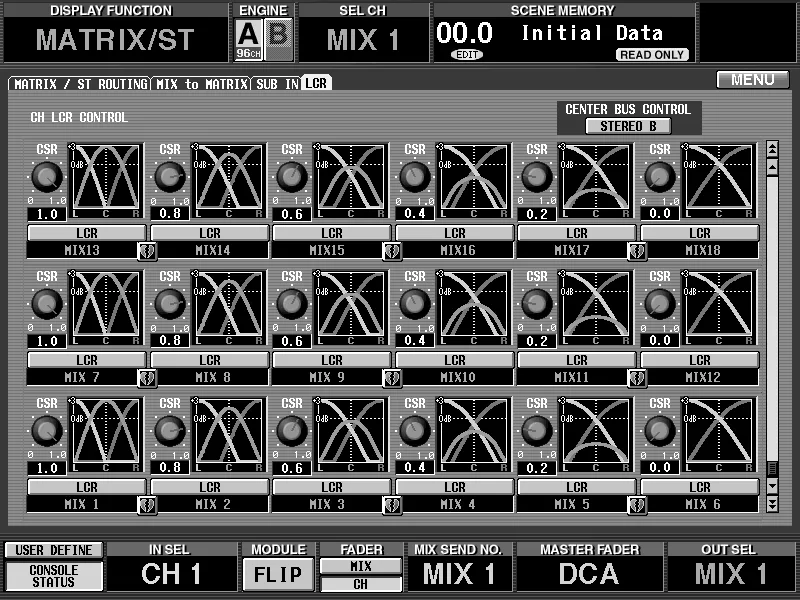

Écran de la CS1D, MATRIX/ST, mode LCR — Yamaha CS1D Owner's Manual, © Yamaha

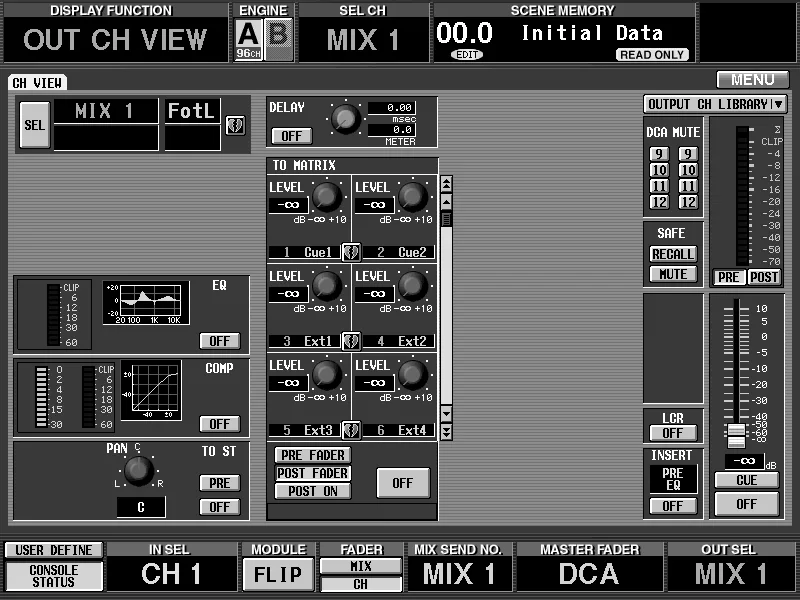

Écran de la CS1D, OUT CH VIEW, vue complète d'un canal de sortie — Yamaha CS1D Owner's Manual, © Yamaha

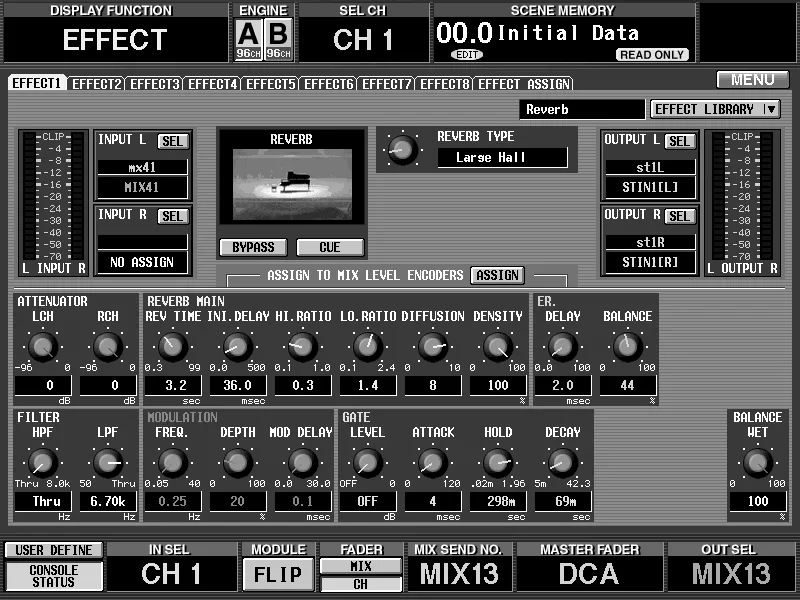

Écran de la CS1D, EFFECT, effet interne — Yamaha CS1D Owner's Manual, © Yamaha

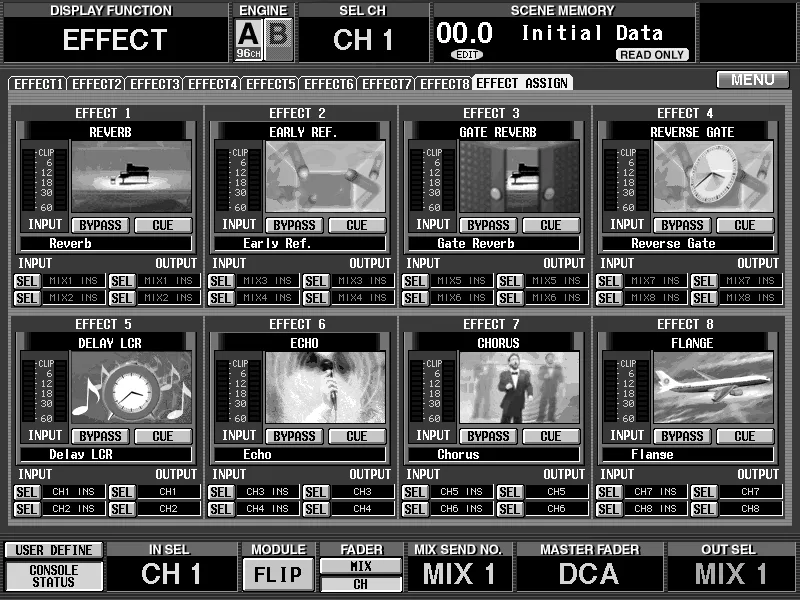

Écran de la CS1D, EFFECT, vue d'ensemble des effets — Yamaha CS1D Owner's Manual, © Yamaha

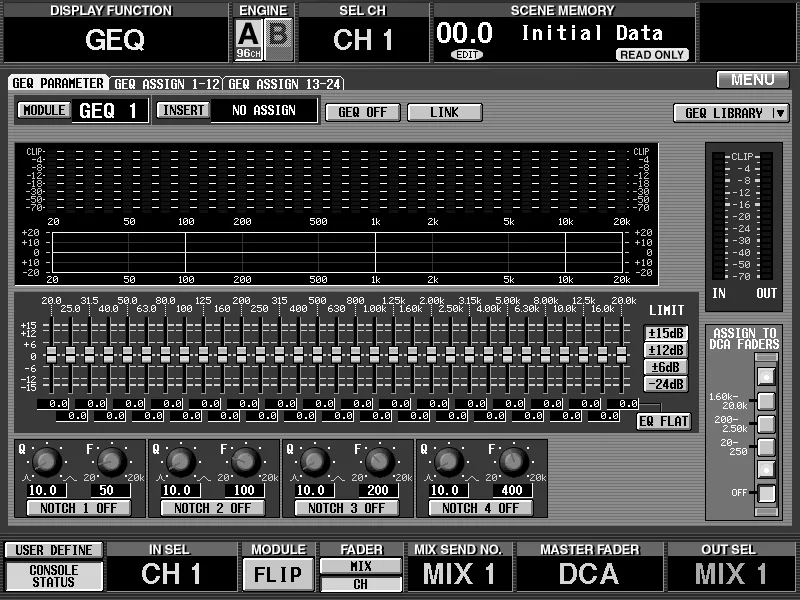

Écran de la CS1D, GEQ, égaliseur graphique — Yamaha CS1D Owner's Manual, © Yamaha

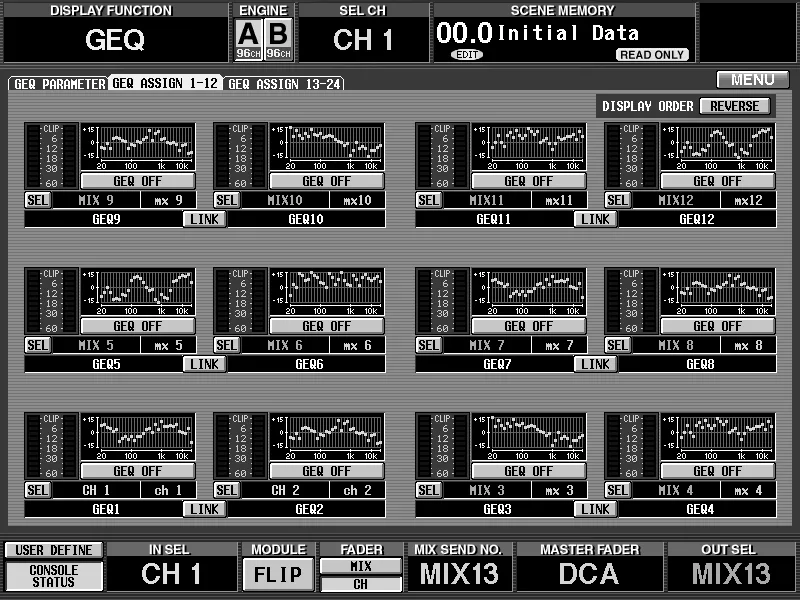

Écran de la CS1D, GEQ, vue d'ensemble — Yamaha CS1D Owner's Manual, © Yamaha

Écran de la CS1D, SCENE, mémoires de scène — Yamaha CS1D Owner's Manual, © Yamaha

Écran de la CS1D, SCENE, liens de bibliothèques — Yamaha CS1D Owner's Manual, © Yamaha

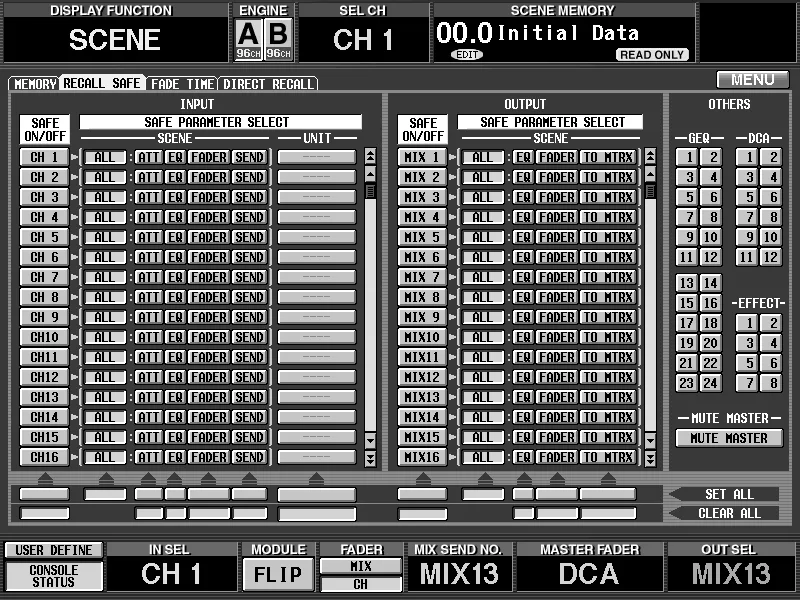

Écran de la CS1D, SCENE, recall safe — Yamaha CS1D Owner's Manual, © Yamaha

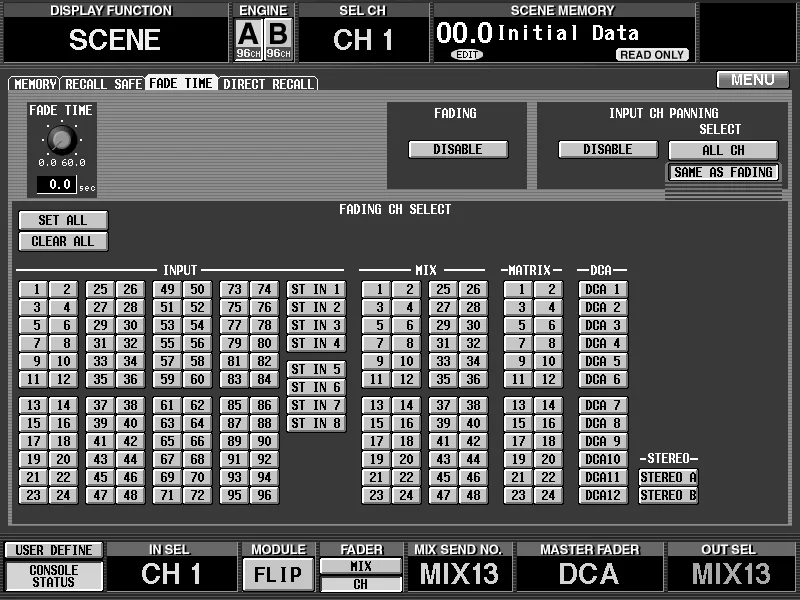

Écran de la CS1D, SCENE, temps de fondu — Yamaha CS1D Owner's Manual, © Yamaha

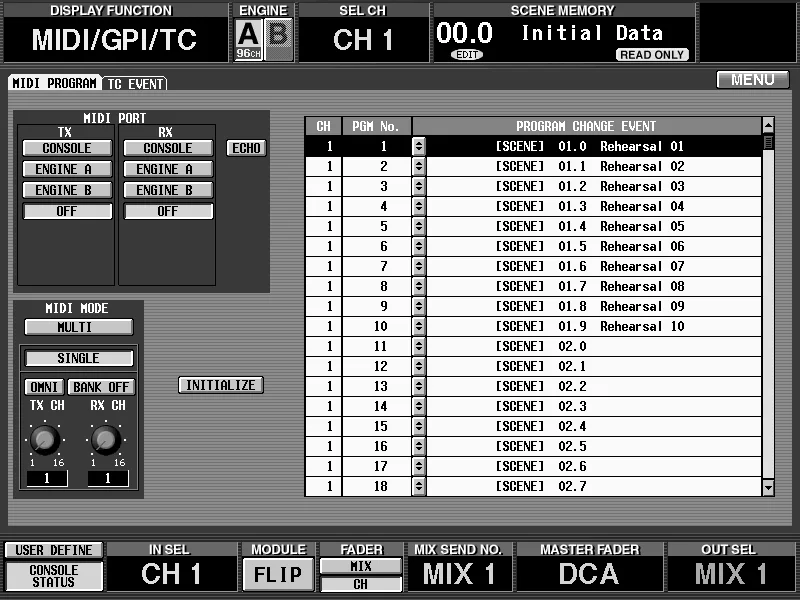

Écran de la CS1D, MIDI/GPI/TC, program change MIDI — Yamaha CS1D Owner's Manual, © Yamaha

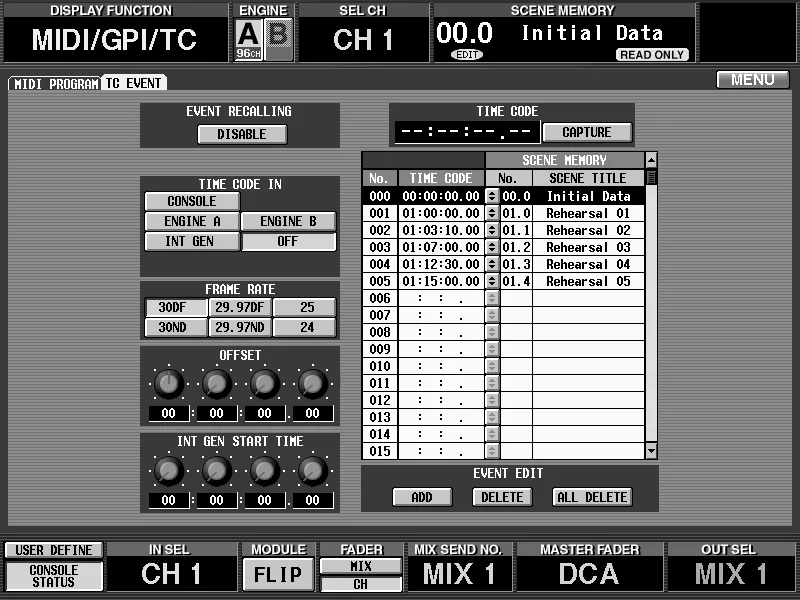

Écran de la CS1D, MIDI/GPI/TC, événements time code — Yamaha CS1D Owner's Manual, © Yamaha

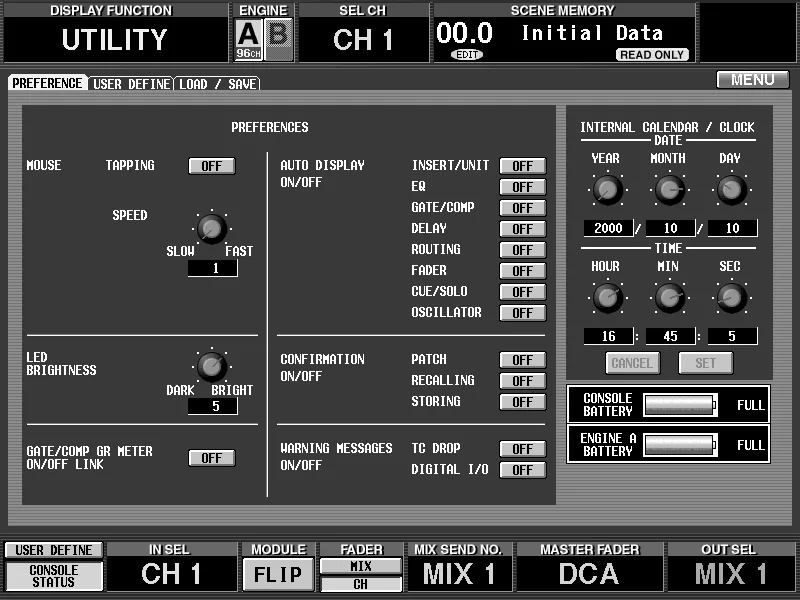

Écran de la CS1D, UTILITY, préférences — Yamaha CS1D Owner's Manual, © Yamaha

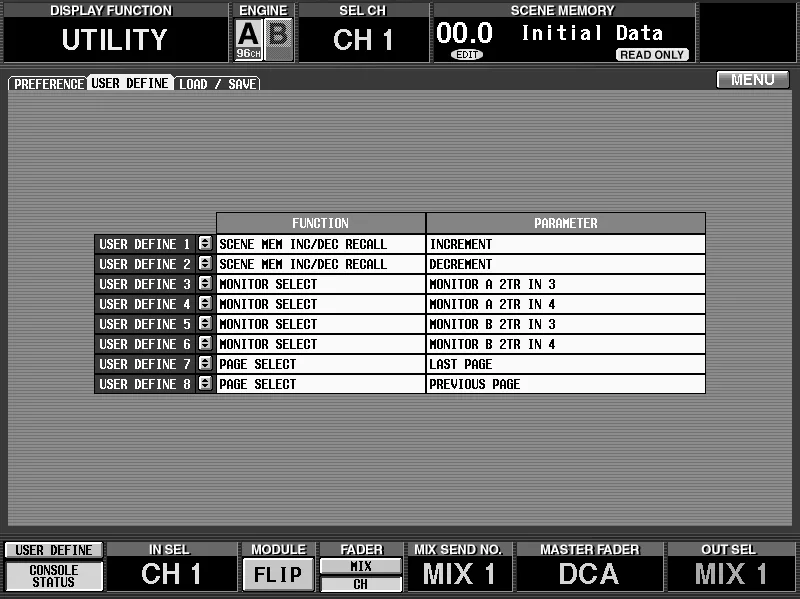

Écran de la CS1D, UTILITY, touches USER DEFINE — Yamaha CS1D Owner's Manual, © Yamaha

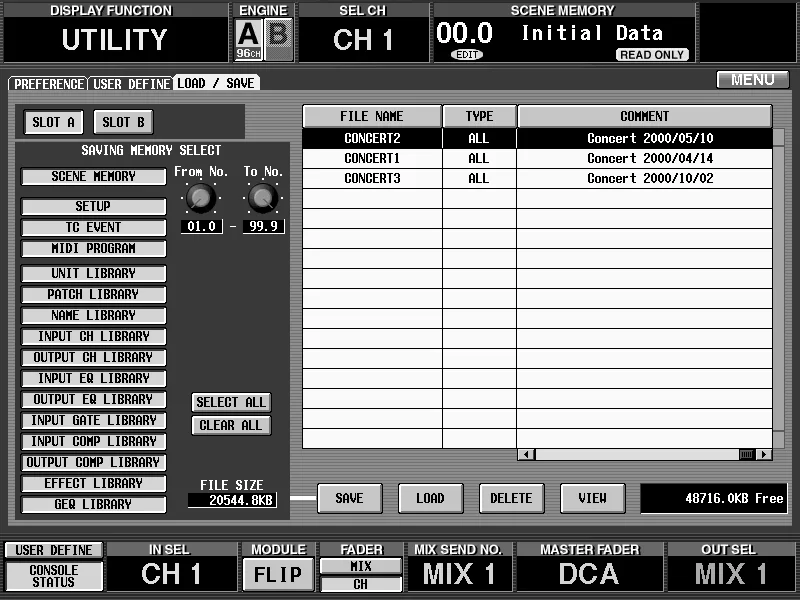

Écran de la CS1D, UTILITY, chargement et sauvegarde — Yamaha CS1D Owner's Manual, © Yamaha

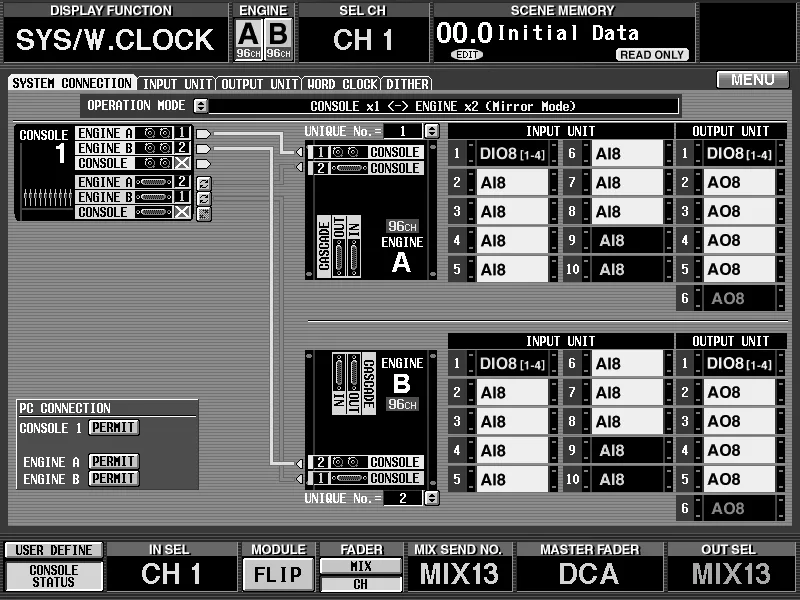

Écran de la CS1D, SYS/W.CLOCK, connexions du système — Yamaha CS1D Owner's Manual, © Yamaha

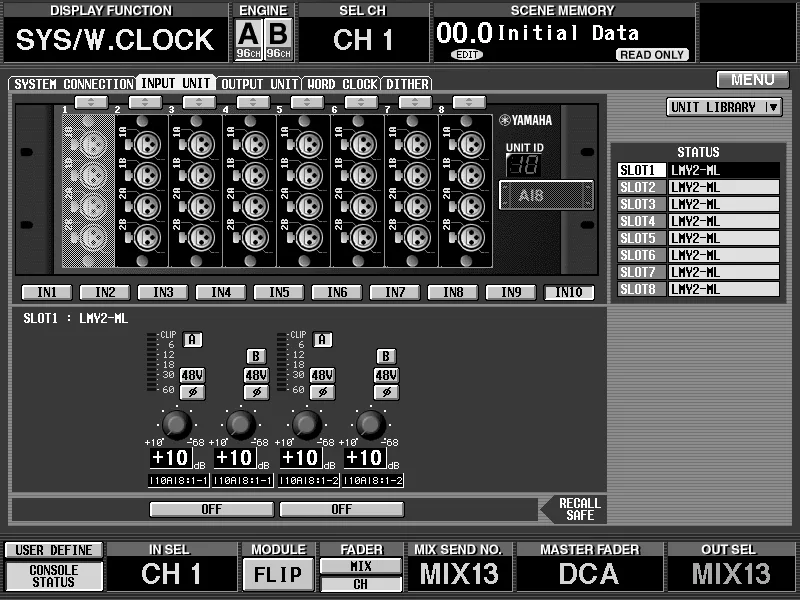

Écran de la CS1D, SYS/W.CLOCK, unités d'entrée — Yamaha CS1D Owner's Manual, © Yamaha

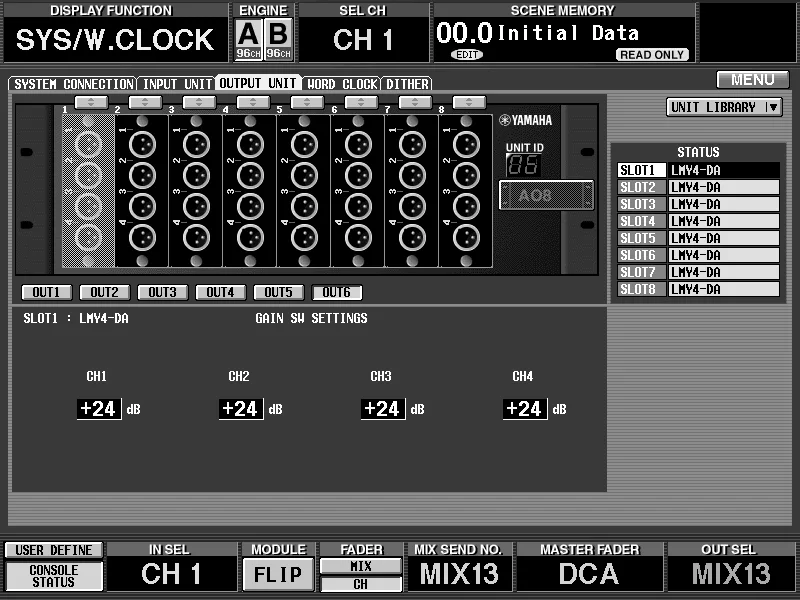

Écran de la CS1D, SYS/W.CLOCK, unités de sortie — Yamaha CS1D Owner's Manual, © Yamaha

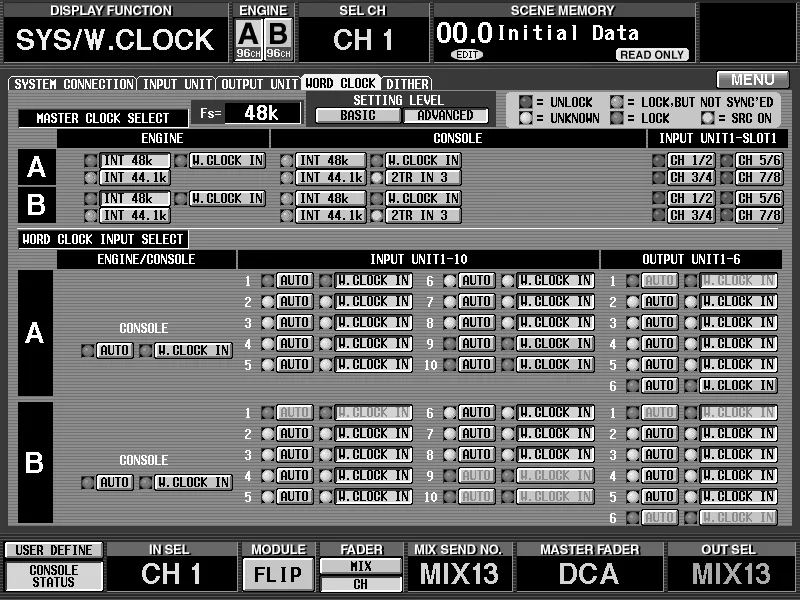

Écran de la CS1D, SYS/W.CLOCK, horloge de mots — Yamaha CS1D Owner's Manual, © Yamaha

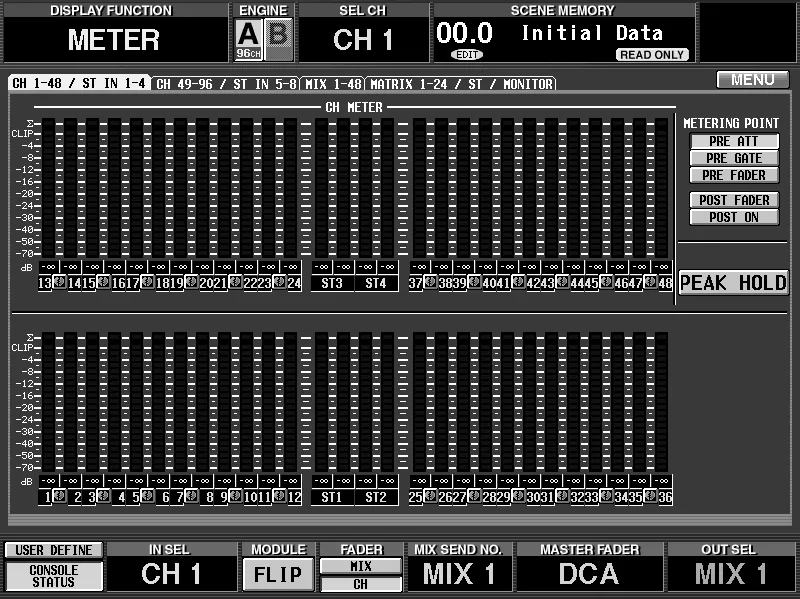

Écran de la CS1D, METER, niveaux d'entrée — Yamaha CS1D Owner's Manual, © Yamaha

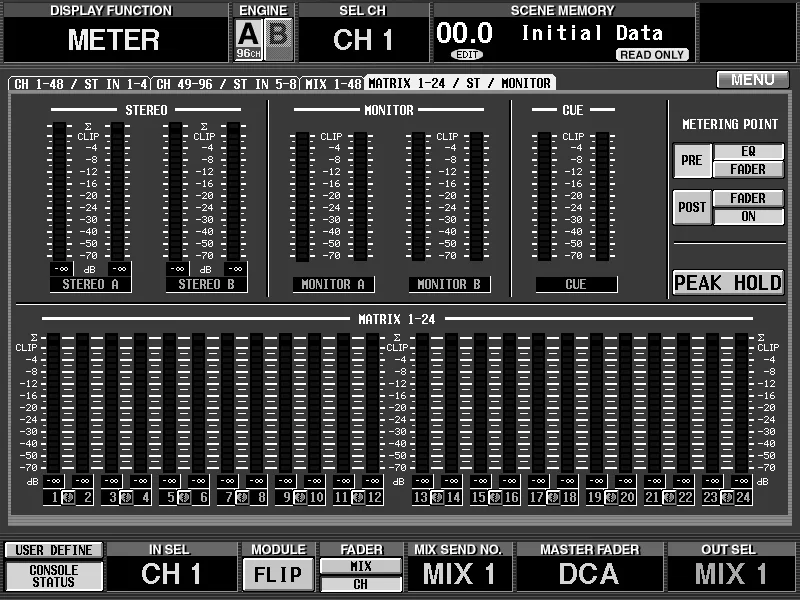

Écran de la CS1D, METER, niveaux de sortie — Yamaha CS1D Owner's Manual, © Yamaha

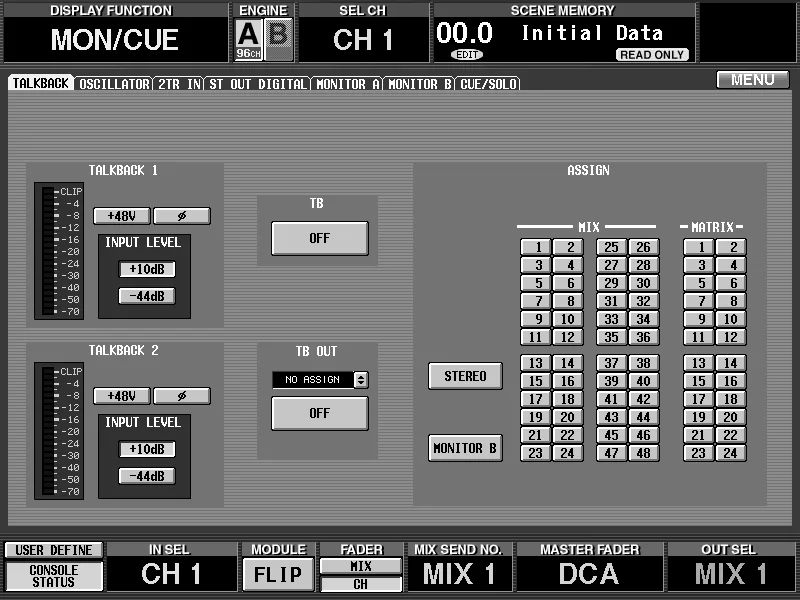

Écran de la CS1D, MON/CUE, talkback — Yamaha CS1D Owner's Manual, © Yamaha

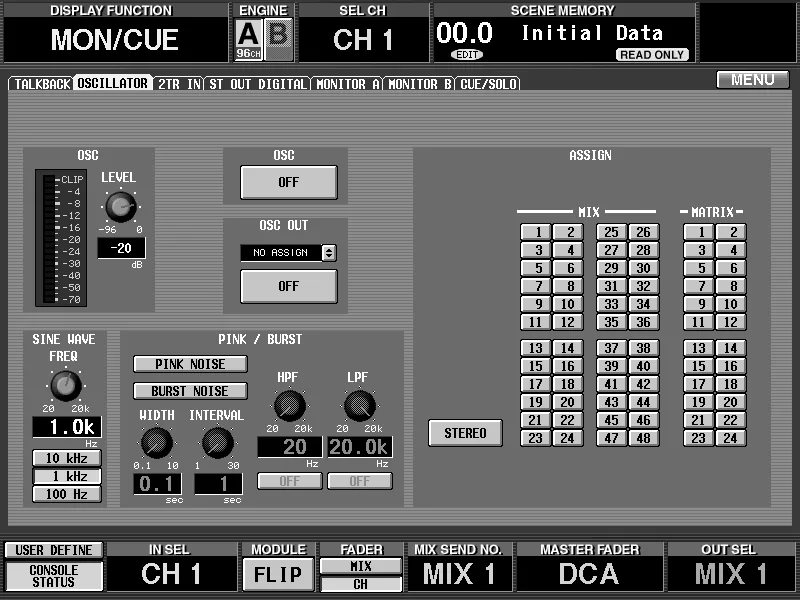

Écran de la CS1D, MON/CUE, oscillateur — Yamaha CS1D Owner's Manual, © Yamaha

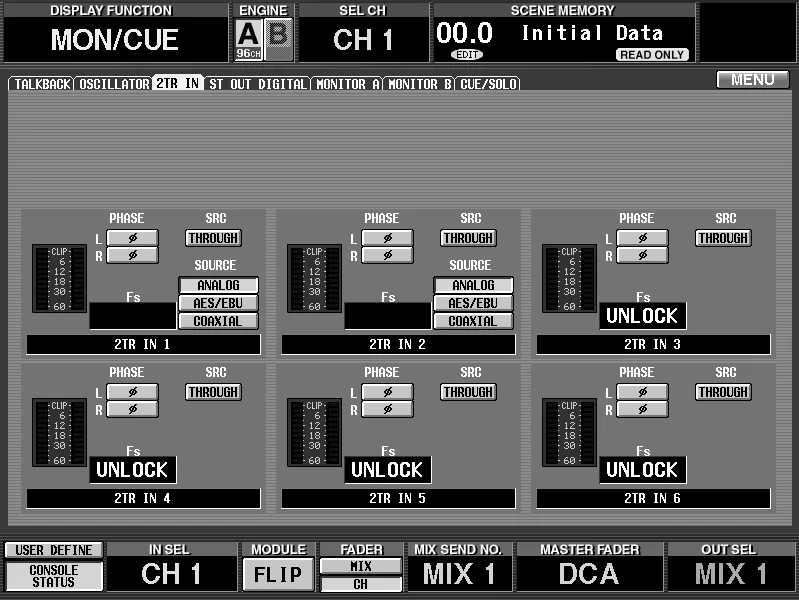

Écran de la CS1D, MON/CUE, entrées 2TR — Yamaha CS1D Owner's Manual, © Yamaha

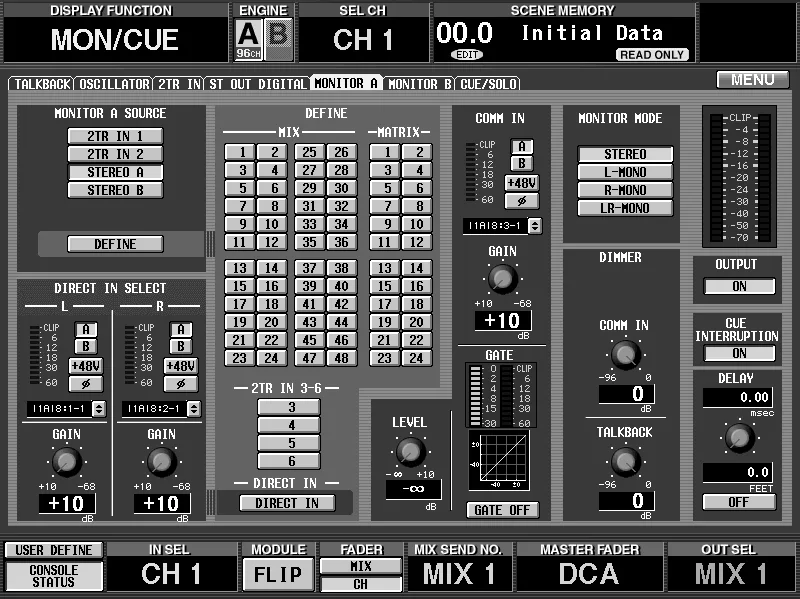

Écran de la CS1D, MON/CUE, monitoring — Yamaha CS1D Owner's Manual, © Yamaha

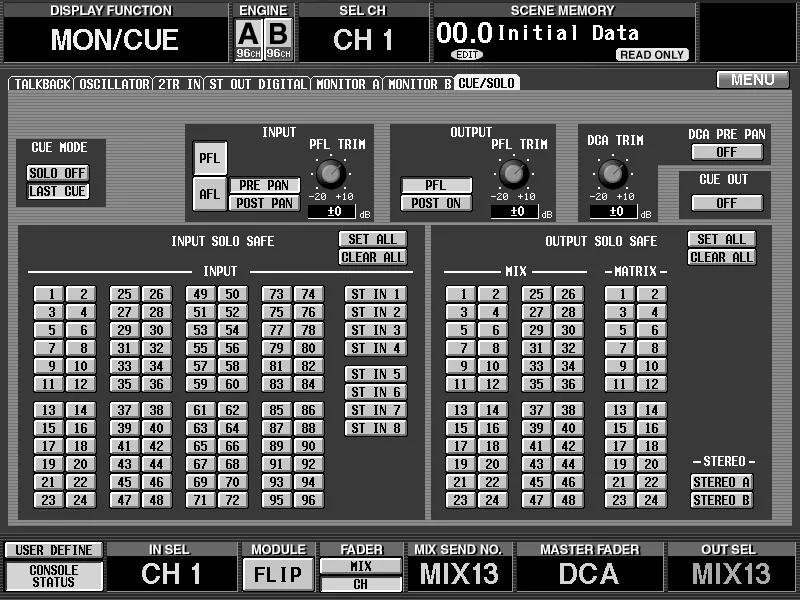

Écran de la CS1D, MON/CUE, cue et solo — Yamaha CS1D Owner's Manual, © Yamaha

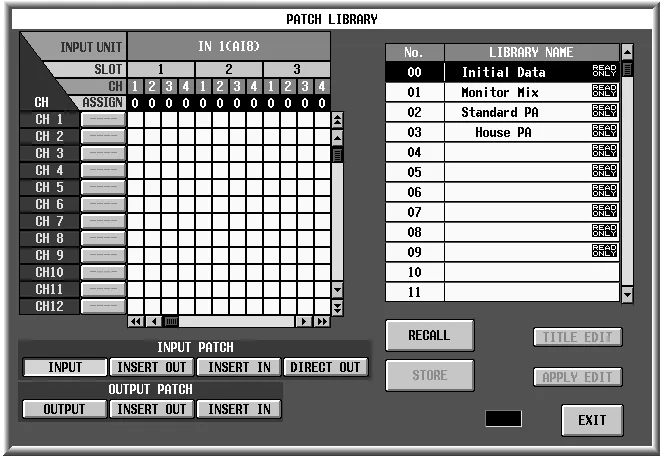

Écran de la CS1D, bibliothèque de patch — Yamaha CS1D Owner's Manual, © Yamaha

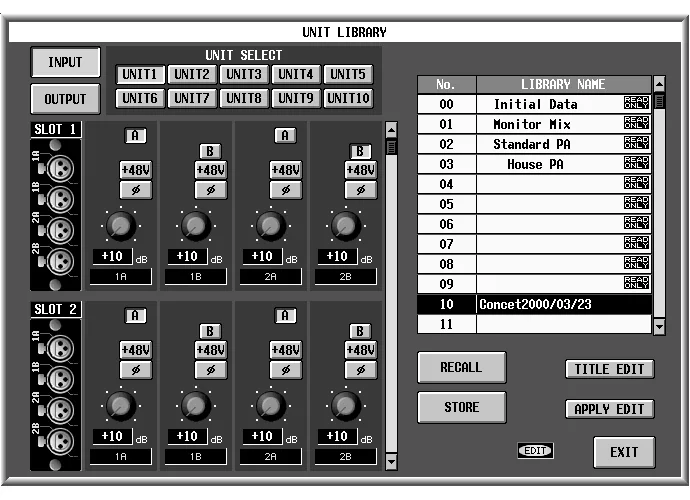

Écran de la CS1D, bibliothèque des unités — Yamaha CS1D Owner's Manual, © Yamaha

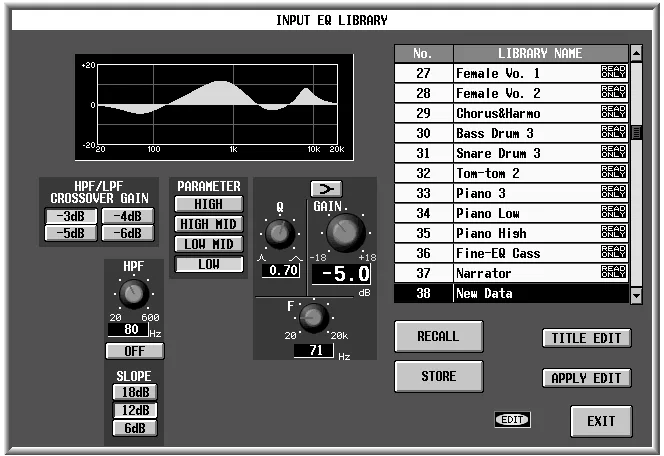

Écran de la CS1D, bibliothèque d'EQ d'entrée — Yamaha CS1D Owner's Manual, © Yamaha

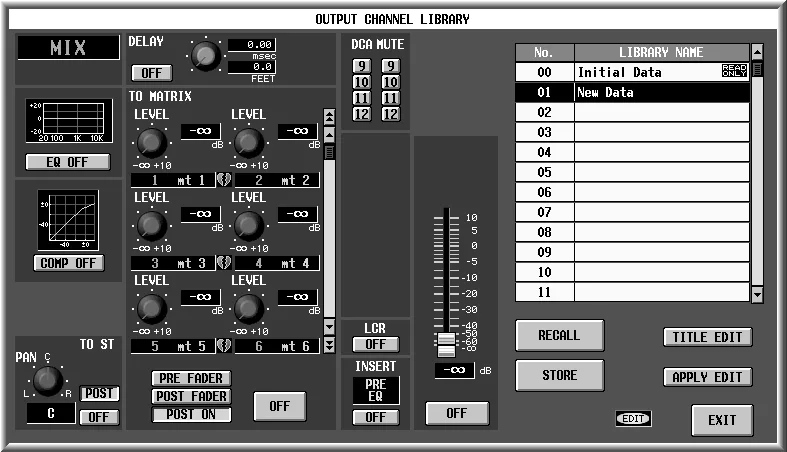

Écran de la CS1D, bibliothèque de canaux de sortie — Yamaha CS1D Owner's Manual, © Yamaha

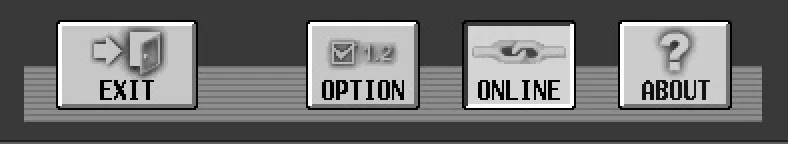

PM1D Manager V2, barre de commandes Exit, Option, Online et About (agrandie ×2) — Yamaha PM1D Manager V2 Owner's Manual, © Yamaha

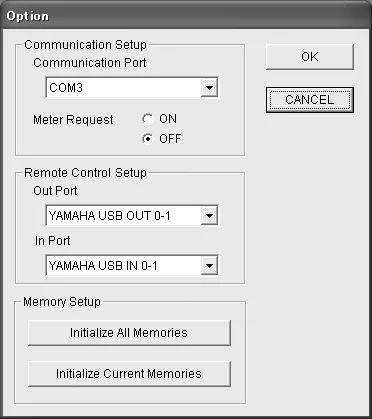

PM1D Manager V2, fenêtre Option (port de communication, télécommande, mémoires) — Yamaha PM1D Manager V2 Owner's Manual, © Yamaha

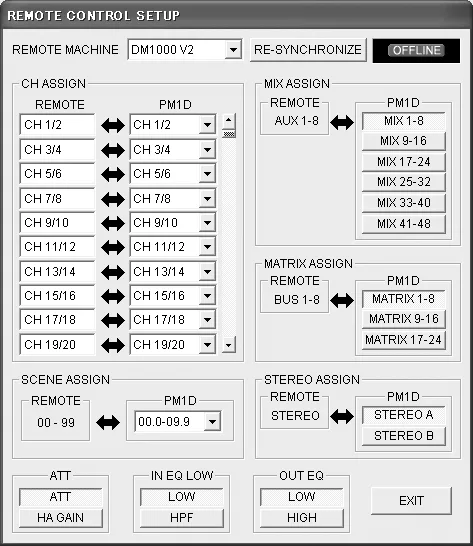

PM1D Manager V2, Remote Control Setup pour piloter le PM1D depuis une DM1000 — Yamaha PM1D Manager V2 Owner's Manual, © Yamaha

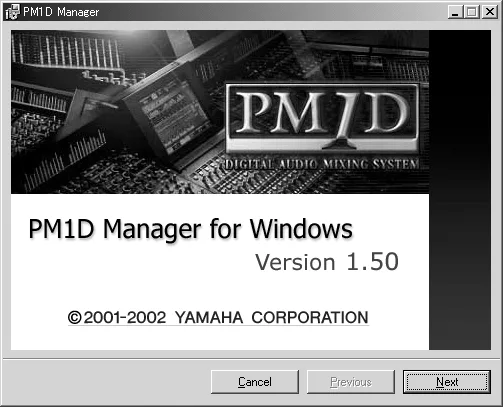

PM1D Manager pour Windows, installation de la version 1.50 — Yamaha PM1D Manager Owner's Manual, © Yamaha
