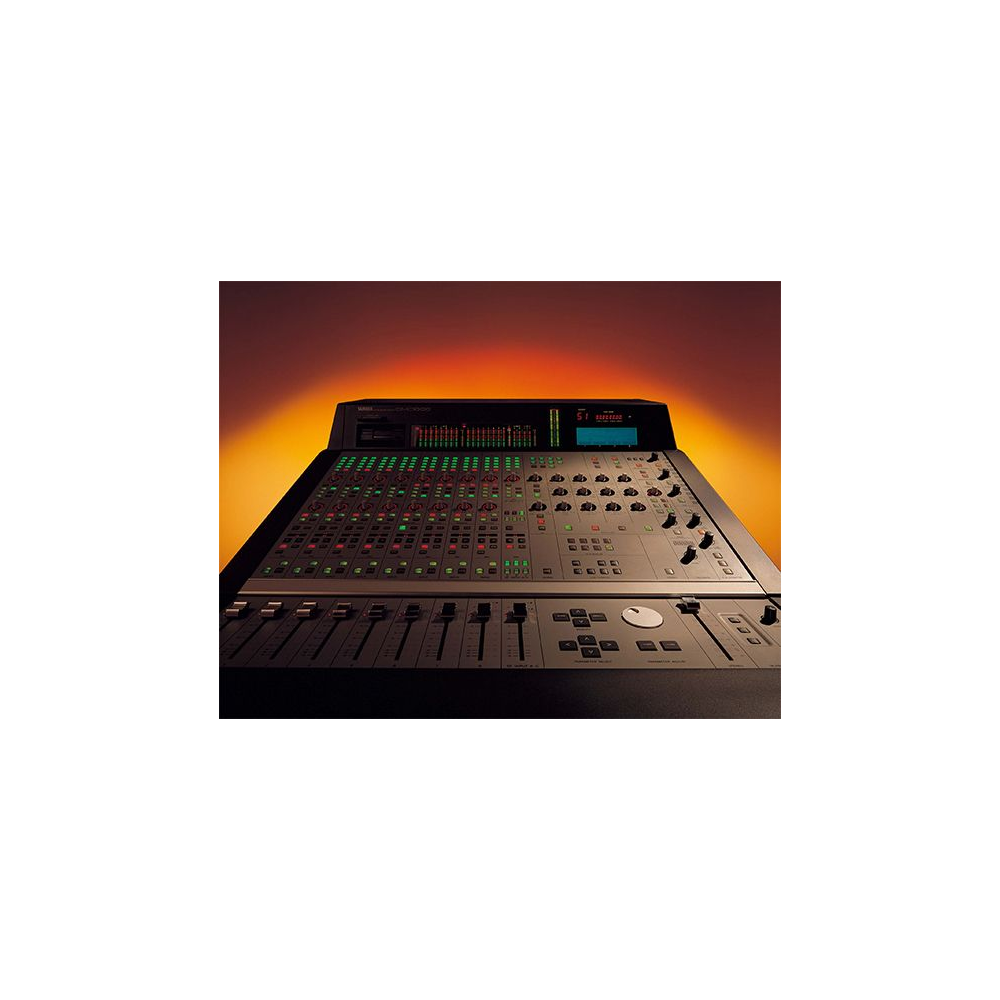

Yamaha DMC1000
La console numérique haut de gamme Yamaha des studios 1991, ancêtre conceptuel des 02R et Rivage PM
Description
La DMC1000, c'est la pièce qui manque à la mythologie 'Yamaha digital' : une console 22 voies pure numérique, 28 bits internes, faders motorisés tactiles et mémoire de scènes en 1991, sortie à une poignée d'unités, adoptée et co-spécifiée par Deutsche Grammophon pour son procédé 4-D d'enregistrement classique. C'est ici que naît le concept 'Selected Channel' que Yamaha réutilisera sur tous ses grands formats numériques jusqu'aux Rivage PM.
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 22 |
|---|---|
| Entrées / sorties | Formats numériques pris en charge : Yamaha Y2, AES/EBU, SDIF-2 (Sony), ProDigi/Melco (Mitsubishi). |
| Préamplis micro | Atténuation numérique jusqu'à 96 dB par pas de 1,3 dB, sans dégradation. |
Traitement
| Bus de mix | 8 |
|---|---|
| Départs auxiliaires | 4 |
| Moteur DSP | Moteur numérique 28 bits, 2 processeurs de type SPX1000 intégrés (reverb, delay, echo, flanger, etc.) |
| Fréquence d'échantillonnage max | 48 kHz |
| Résolution | 19 bits |
| Résolution de traitement | 28 bits |
| Architecture | Console de mixage numérique pure, dédiée au mixage haut de gamme et pensée pour se raccorder aux multipistes numériques studio de l'époque (Sony PCM-3324, Mitsubishi X-850) via Y2, AES/EBU, SDIF-2 (Sony) et ProDigi/Melco (Mitsubishi). |
| Voies | 22 voies : 8 mono + 3 stéréo + 8 monitor returns. |
| Bus | 8 bus programme + 1 stéréo master + 4 aux. |
| Fréquence d'échantillonnage | 32 / 44,1 / 48 kHz commutables ; word clock esclave de 32 à 48 kHz +/-10 %. |
| Résolution — détail | 28 bits internes de traitement DSP ; convertisseurs A/D 19 bits, D/A 20 bits. |
| Égaliseur | EQ 4 bandes paramétrique par voie. |
| Effets et plug-ins | 2 processeurs d'effets internes de type SPX1000 (reverb, delay, echo, flanger, etc.). |
| Modularité et extension | Cascade jusqu'à 4 consoles (1 maître + 3 esclaves). |
Surface
| Faders physiques | 14 |
|---|---|
| Faders motorisés | Oui |
| Écrans | 1 |
| Écran tactile | Non |
| Faders | 14 faders 100 mm tactiles motorisés (tranches) + 8 encodeurs rotatifs pour les niveaux monitor, avec fonction 'flip' entre canal et retour. |
| Automation | AutoMix : automation dynamique référencée au timecode (niveau, EQ, pan, aux sends, assignation aux bus, on/off) ; mémoire de scènes avec sauvegarde sur disquette. |
| Télécommande et tablette | RS-422 D-sub 9 broches (compatibilité éditeurs vidéo), MIDI IN/OUT/THRU. |
| Ergonomie | Origine du concept 'Selected Channel' Yamaha (accès direct aux paramètres de la voie sélectionnée), héritage repris par toutes les consoles Yamaha suivantes (02R, DM2000, CL/QL, PM, Rivage). |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | AES/EBU |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels
DMC1000 System Software V3.0Système d'exploitation embarqué de la console, distribué sur disquette. La V3.0 est la révision officielle documentée dans le manuel d'exploitation Yamaha.- DMC1000 System Software V1.30G (Deutsche Grammophon)Version spéciale co-développée avec Deutsche Grammophon pour son procédé 4-D. Disponibilité publique à vérifier.
DMC1000 Project Manager V4.0STLogiciel Macintosh de pilotage et d'édition de la DMC1000 par MIDI. Il réunit un éditeur et une bibliothèque d'effets, la gestion des instantanés d'égalisation et de l'automation, et peut piloter jusqu'à six DMC1000. Le lien mène au manuel Yamaha du logiciel.Télécharger
Autres captures
Accessoires
Carte d'entrée / sortie
- Cartes I/O numériques (Y2 / AES-EBU / SDIF-2 / ProDigi)
Interfaces numériques multiformat en face arrière, permettant l'interconnexion directe avec les multipistes numériques studio de l'époque (Sony PCM-3324, Mitsubishi X-850) et divers DAT/2 pistes.
Flight case
- Flight case constructeur
Certaines unités broadcast ont été livrées en flight case dédié.
Éditorial & artistes
Notre avis
Historique & conception
La Yamaha DMC1000 (1991) est le pendant 'console pure' du DMR8 (1990) : là où le DMR8 embarquait un enregistreur 20 bits, la DMC1000 se spécialise dans le mixage numérique et se raccorde aux multipistes numériques studio de l'époque via Y2, AES/EBU, SDIF-2 (Sony) et ProDigi/Melco (Mitsubishi).
Elle offre 22 voies (8 mono + 3 stéréo + 8 monitor returns), 14 faders 100 mm tactiles motorisés + 8 encodeurs rotatifs pour les retours, 8 bus + stéréo master + 4 aux, EQ 4 bandes paramétrique par voie, deux processeurs d'effets internes de type SPX1000 et une automation dynamique AutoMix référencée au timecode (niveau, EQ, pan, aux, on/off) avec sauvegarde sur disquette 3,5 pouces. La chaîne numérique est en 28 bits internes avec des convertisseurs 19 bits A/D et 20 bits D/A, et une atténuation numérique jusqu'à 96 dB par pas de 1,3 dB. Elle cascade jusqu'à 4 consoles (1 maître + 3 esclaves).
C'est aussi sur la DMC1000 que Yamaha invente le principe 'Selected Channel' (accès direct aux paramètres de la voie sélectionnée), archi-type ergonomique que l'on retrouvera sur 02R, DM2000, CL/QL, PM et Rivage PM. Deutsche Grammophon a co-développé une version spéciale du firmware (V1.30G) et l'a intégrée au cœur de son procédé 4-D et de sa série Karajan Gold.
Utilisateurs célèbres
- Deutsche Grammophon
Le label a co-développé le cahier des charges du DMC1000 et l'a intégrée au cœur de son procédé 4-D d'enregistrement classique. Un logiciel système 1.30G a été spécialement développé avec Yamaha, et la console a servi de socle au flux CAR (Computer Aided Recording) et au dithering 'Authentic Bit Imaging' utilisés notamment sur la série Karajan Gold.
Liens
- Fabricant Yamaha USA - Digital Mixer History (DMC1000, DMR8, DMP7) usa.yamaha.com
- Fabricant Yamaha 30th Anniversary Mixers - DMR8 / DMC1000 specs yamaha.com
- Forum Sound On Sound forum - Yamaha DMC-1000 soundonsound.com
- Forum Gearspace - fiche communautaire DMC1000 gearspace.com
- Article presse J-GLOBAL - 'Yamaha digital mixer/recorder - Development of the DMR8', Vol. 77 No. 8, août 1990 jglobal.jst.go.jp
- Article presse Studio Sound, avril 1993 - Deutsche Grammophon 4-D et DMC1000 worldradiohistory.com
