Yamaha DMP7D
La variante tout-numérique du premier mixage numérique Yamaha, sans convertisseurs internes
Description
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 8 |
|---|---|
| Entrées | Entrée numérique 8 canaux au format Yamaha Y2 (sub-D 25 broches), compatible AD808 et boîtiers IFU1-4 (Sony PCM-3324, PCM-1610/1630, Mitsubishi X-850, Otari DTR-900) ; entrée stéréo consumer (RCA) pour CD/DAT sur canaux 7-8. |
| Sorties | Sortie numérique format Sony (SDIF) niveau RS-422 sur XLR-3-32 ou TTL sur BNC ; sortie stéréo consumer pour DAT ; AES/EBU (attestée par la documentation Yamaha). |
Traitement
| Bus de mix | 2 |
|---|---|
| Départs auxiliaires | 3 |
| Moteur DSP | Moteur de traitement/effets hérité du SPX Yamaha (17 algos internes) |
| Fréquence d'échantillonnage max | 48 kHz |
| Résolution | 16 bits |
| Voies | 8 voies mono + retour stéréo, 2 bus, 8 faders motorisés 100 mm. |

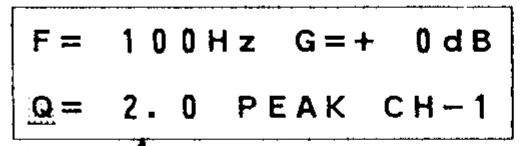

| Égaliseur | EQ paramétrique numérique 3 bandes par voie, +/-15 dB, Q 0.1-0.5. |

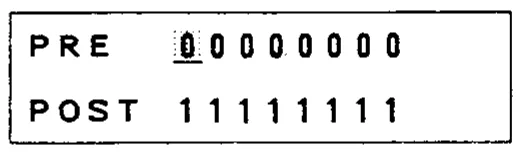

| Départs auxiliaires — détail | 3 départs commutables pre/post-fader par voie. |

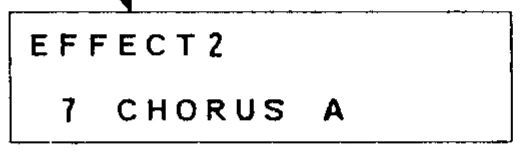

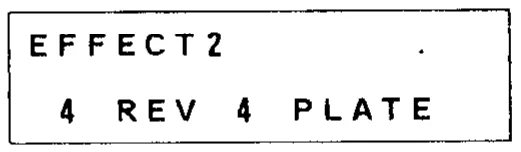

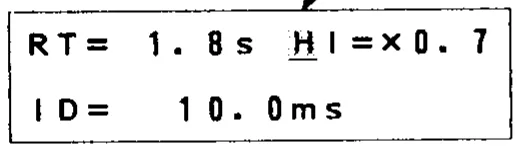

| Effets et plug-ins | 17 effets numériques internes issus du moteur SPX (reverb, gate reverb, delay, echo, flanger, chorus, phasing, tremolo, symphonic, early reflections, stereo echo). |

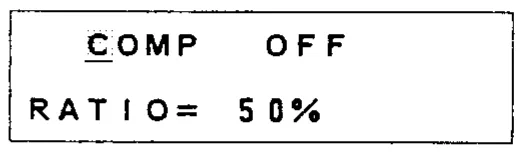

| Dynamique | Compresseur stéréo numérique sur le bus de sortie. |
| Modularité et extension | Cascade numérique jusqu'à 2 unités supplémentaires (câble 3 m fourni). |
Surface
| Faders physiques | 8 |
|---|---|
| Faders motorisés | Oui |
| Écran tactile | Non |

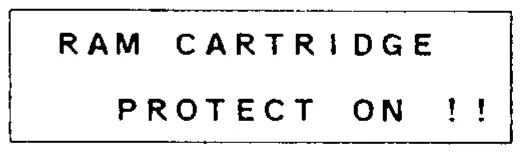

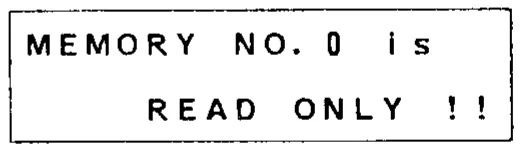

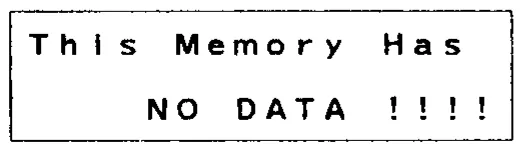

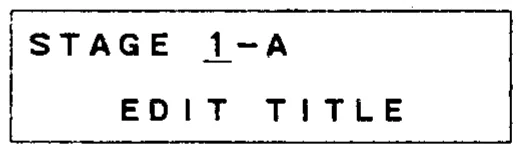

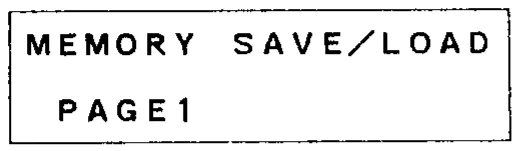

| Mémoires et rappel | 30 scènes internes + 67 emplacements supplémentaires via cartouche RAM4. |

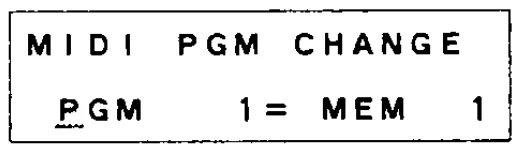

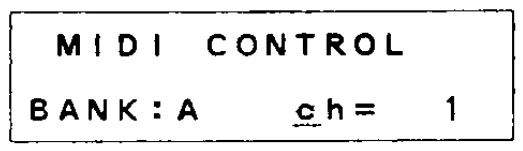

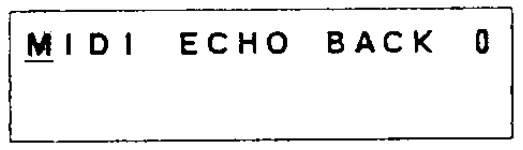

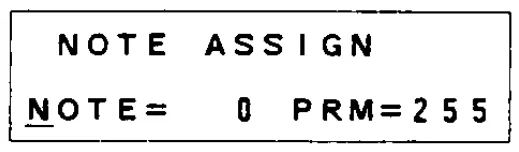

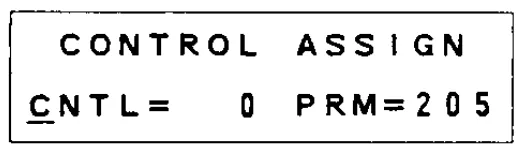

| Télécommande et tablette | Télécommande dédiée optionnelle RTC1 ; pédalier optionnel FC7 ; contrôle temps réel de tous les paramètres via MIDI. |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | AES/EBU / Network |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
Autres
| Variantes et configurations | Variante purement numérique du DMP7 (1987) : mixage 8 voies numériques 16 bits, même fonctions internes, mais aucune conversion A/D ou D/A interne. Le DMP7D ne dialogue avec l'extérieur qu'en numérique (Y2, AES/EBU, SDIF Sony). |
|---|---|
| Prix | Prix de lancement : environ 500 000 JPY (août 1988). |

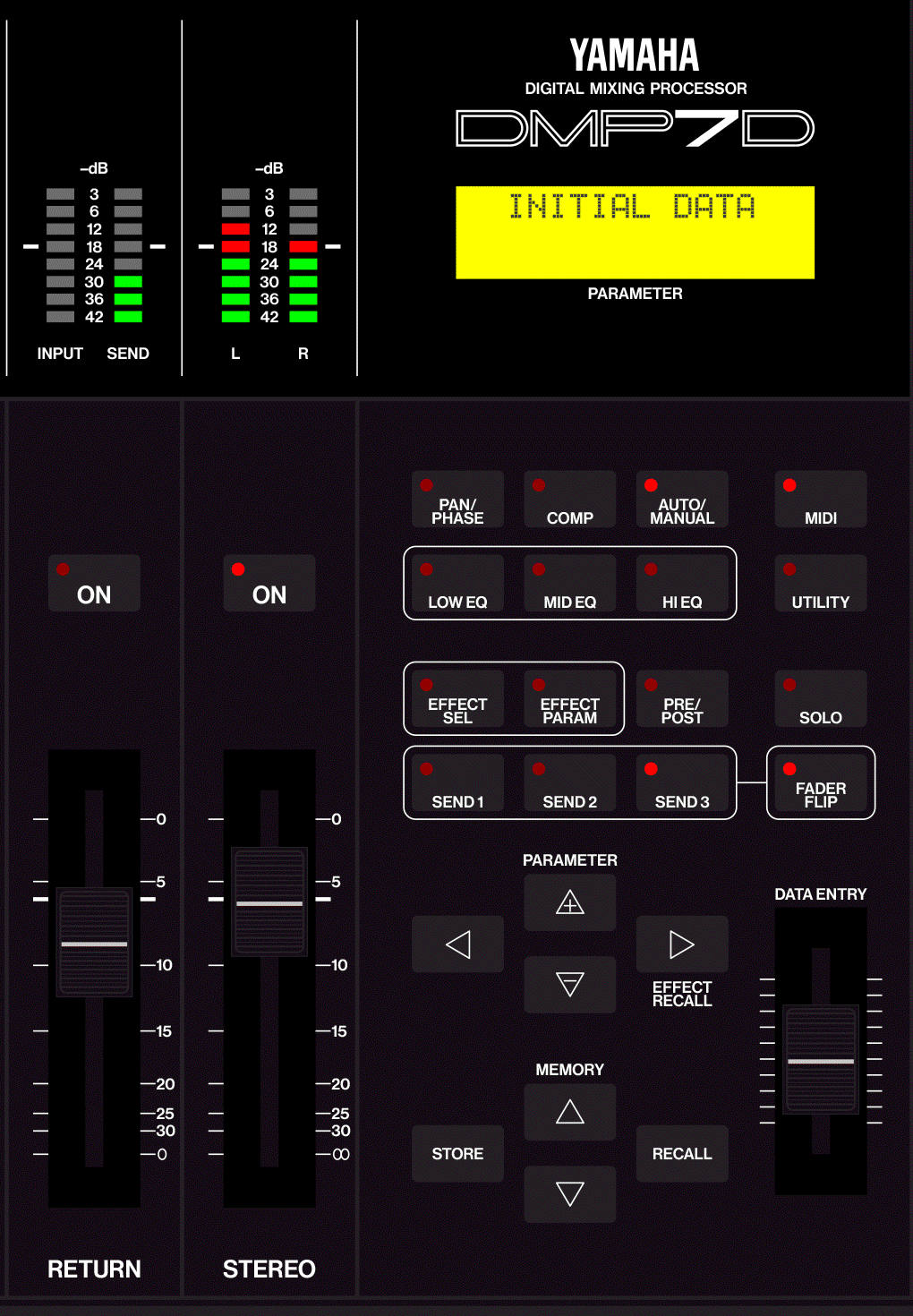

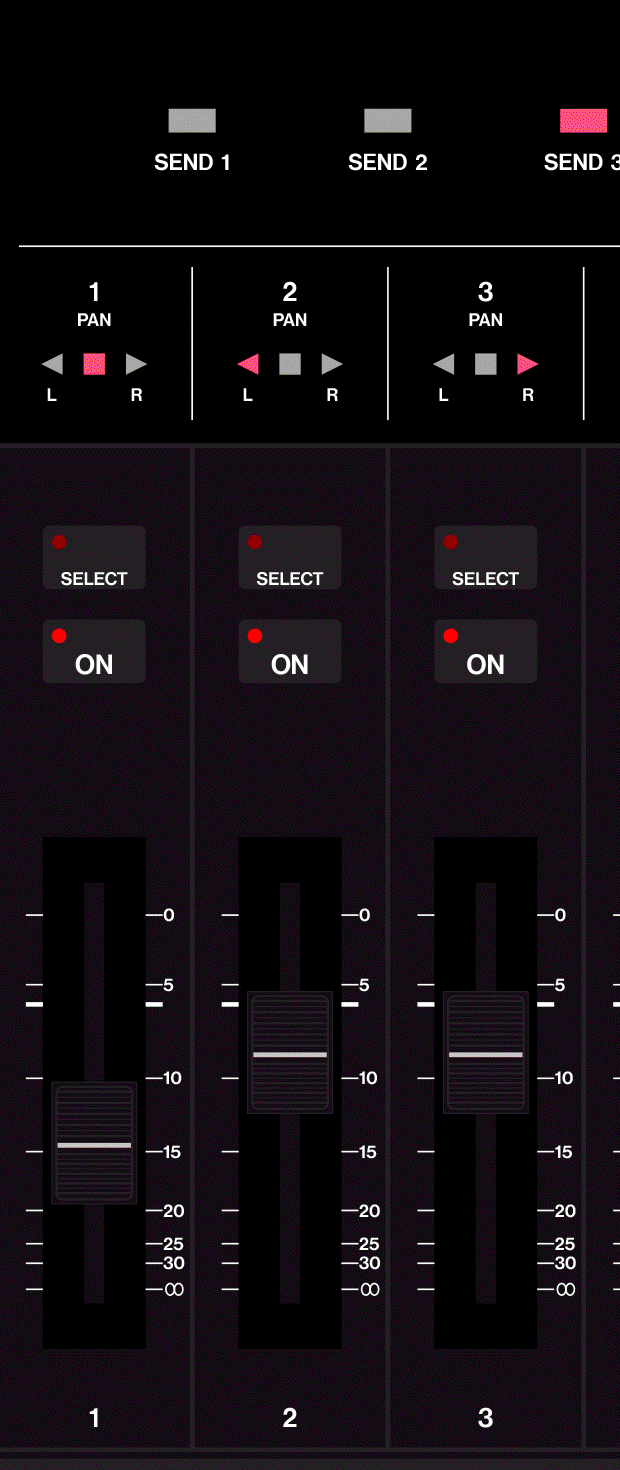

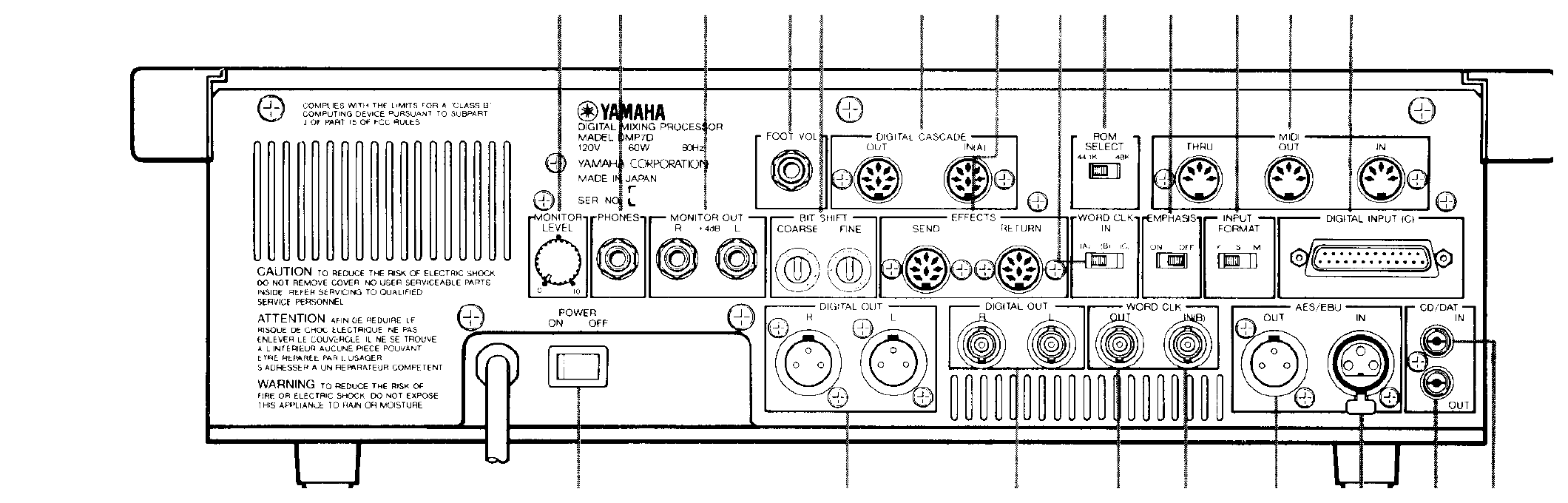

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels

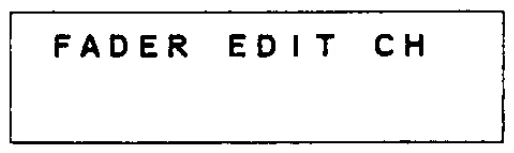

- Steinberg Desktop Mixing DMP7Éditeur/automation graphique commandé par Yamaha à Steinberg en 1987, pilotant le DMP7 et par extension le DMP7D via MIDI, avec synchro MTC/SMPTE (SMP 24 ou Time-Lock Steinberg). Rappel de scènes et automation temps réel des faders motorisés depuis l'Atari ST. Devenu rare.
Autres captures
Accessoires
Carte d'entrée / sortie
- Yamaha AD808
Convertisseur A/N externe 8 canaux (XLR in, sub-D 25 broches Y2/DSP-LSI out) : la face analogique-vers-numérique standard du DMP7D.
- Yamaha DA202
Convertisseur N/A 2 canaux avec entrée AES/EBU (venant du DMP7D) : récupération du master stéréo en analogique.
- Yamaha IFU1 / IFU2 / IFU3 / IFU4
Boîtiers d'interfaçage numérique permettant au DMP7D de dialoguer avec les multipistes numériques du marché (Sony PCM-3324, PCM-1610/1630, Mitsubishi X-850, Otari DTR-900).
- Yamaha FMC1 / FMC2
Convertisseurs de format Y2 vers AES/EBU (et inverse), pour insérer le DMP7D dans un studio standardisé AES.
- Yamaha MLA7
Préampli micro externe 8 voies, prolongeant la connectivité micro du DMP7/DMP7D en scène ou en studio.
Autre
- Yamaha RAM4

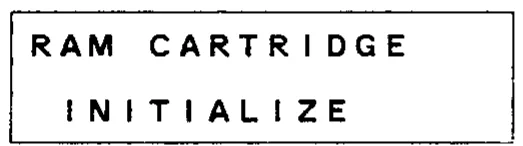

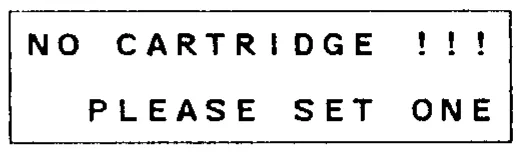

Cartouche RAM optionnelle offrant 67 emplacements de scènes supplémentaires (30 mémoires internes).
- Yamaha FC7
Pédale d'expression continue, utilisable comme contrôle temps réel (fader / effet) sur le DMP7/DMP7D.
Surface / module
- Yamaha RTC1
Télécommande dédiée pour piloter à distance le DMP7/DMP7D.
Éditorial & artistes
Notre avis
Historique & conception
Le DMP7D (août 1988) est la variante purement numérique du DMP7 (1987), premier mixeur numérique de série de Yamaha. Même jeu de fonctions internes (8 voies mono + retour stéréo, 2 bus, 8 faders motorisés 100 mm, EQ paramétrique 3 bandes, 17 effets SPX, compresseur numérique sur le master, 30 mémoires de scènes + cartouche RAM4), mais un point technique radical : aucun convertisseur A/D ni D/A n'est intégré, la connectivité est entièrement numérique.
Le DMP7D dialogue avec l'extérieur via le format propriétaire Y2 (sub-D 25 broches, hérité du monde Electone/MEL), le SDIF Sony et l'AES/EBU. Il était pensé comme le hub d'un écosystème de convertisseurs Yamaha (AD808, DA202, IFU1-4, FMC1/FMC2, MLA7) capable de dialoguer avec les multipistes numériques Sony PCM-3324, Mitsubishi X-850 et Otari DTR-900. Automation et rappel de scènes via MIDI ; édition par le software Steinberg 'Desktop Mixing DMP7' sur Atari ST (partagé avec le DMP7).
