Description
Technique
Spécifications
Entrées / Sorties
| Entrées / sorties | 128 flux AES67 en E/S native ; redondance réseau double avec récupération instantanée |
|---|
Traitement
| Routage et patch | Routeur interne 1920 x 1920 |
|---|---|
| Traitement par voie | Lawo AutoMix mains-libres jusqu'à 32 entrées sur 4 groupes indépendants ; Autogain (calibration gain micro en un geste) |
Surface
| Faders physiques | 60 |
|---|---|
| Faders motorisés | Oui |
| Écran tactile | Non |
| Faders | Frames 4, 8, 12 ou 16 faders, combinables jusqu'à 60 faders (simple ou split) ; faders 100 mm motorisés avec pare-poussière |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | Ravenna / AES/EBU / Network |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
Physique
| Construction | Construction tout métal, versions pose libre ou encastrée (flush-mount) |
|---|
Autres
| Usages | Console de mixage radio IP (visual radio), surface modulaire |
|---|---|
| Fonctions broadcast | Bascule On-Air / Production en un bouton ; snapshots liés aux faders motorisés ; serveur web intégré |
Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Schémas
Tournez le téléphone en mode paysage pour mieux voir le schéma.
Tournez le téléphone en mode paysage pour mieux voir le schéma.
Logiciels

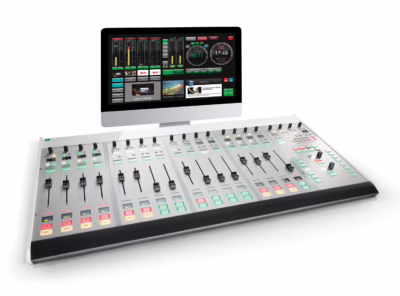

VisToolInterface graphique tactile Lawo (VisTool MK2) associée à la Ruby, sur un PC Windows relié au DSP Core : page Access de la source (entrée, EQ, dynamique, limiteur), affectation des sources, monitoring et loudness, horloges et timers, snapshots, éditeur de User Labels et pages web intégrées. Option licenciée, documentée dans le ruby User Manual et le VisTool MK2 User Guide sur docs.lawo.com.Télécharger
Power Core Web UIInterface web du moteur Power Core, ouverte dans un navigateur à l’adresse IP du moteur : état du système, cartes E/S, flux RAVENNA et liste des modules de surface Ruby détectés et configurés, avec leurs versions de firmware.
DSA UserLabels v1.4Petit éditeur Windows (DSA Volgmann) qui charge la table des sources depuis la Ruby, permet de saisir les User Labels sur deux lignes puis les renvoie à la console. Décrit dans le ruby User Manual.
Lawo ON-AIR DesignerLogiciel Windows de configuration des consoles radio Lawo : il définit la configuration du système de la Ruby (surface et identifiants de slot, sources, bus, fonctions des touches MF, droits d’accès, activation des User Labels) puis la transfère au DSP Core.
Autres captures
Accessoires
Carte d'entrée / sortie
- Power Core
Moteur DSP / nœud d'E/S IP de Lawo servant de cœur de traitement et d'interface réseau à la Ruby.
Documents
Éditorial & artistes
Notre avis
Historique & conception

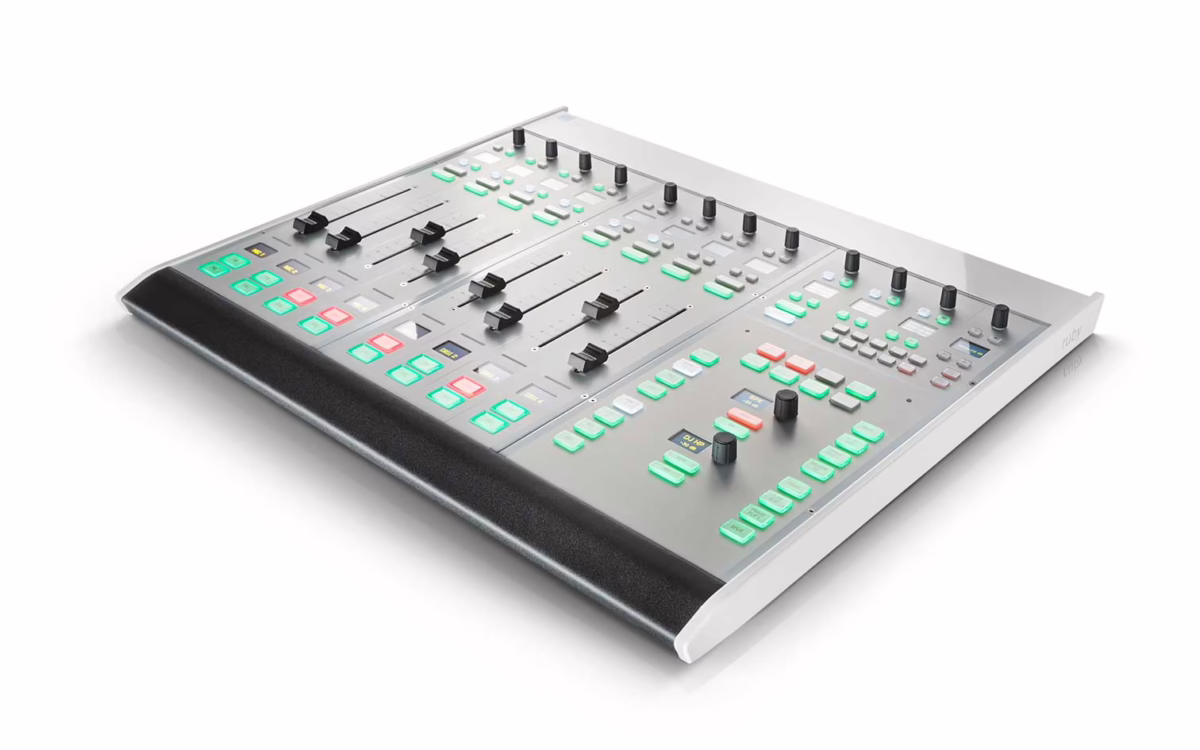

La Lawo Ruby est une console de mixage radio conçue autour de l'audio sur IP. RAVENNA / AES67 et SMPTE ST2110-30 y sont natifs : le logiciel gère jusqu'à 256 canaux AES67/RAVENNA simultanés, avec 128 flux AES67 en E/S native et une redondance réseau double offrant une récupération instantanée en cas de défaut.
La surface, tout métal, existe en frames de 4, 8, 12 ou 16 faders combinables jusqu'à 60 faders en configuration simple ou split, avec des faders 100 mm motorisés à pare-poussière. La Ruby embarque un routeur interne 1920 x 1920, l'AutoMix mains-libres de Lawo (jusqu'à 32 entrées sur quatre groupes), l'Autogain (calibration du gain micro en un geste), une bascule On-Air / Production en un bouton, des snapshots liés aux faders motorisés et un serveur web intégré pour l'administration à distance. Elle se présente en version pose libre ou encastrée.
