Description
Technique
Spécifications
Traitement
| Moteur DSP | Lawo Power Core (moteur DSP défini par logiciel et I/O modulaire) |
|---|---|
| Fréquence d'échantillonnage max | 48 kHz |
| Architecture | Console broadcast modulaire native IP pour la radio et la télévision, en version de table ou encastrée |
Surface
| Faders physiques | 60 |
|---|---|
| Faders motorisés | Oui |
| Surface de contrôle | Faders 100 mm motorisés sensibles au toucher (cran 0 dB sélectionnable) ; rotatifs couleur guidés ; afficheurs couleur contextuels ; couches multiples jusqu'à 60 faders physiques ou 120 virtuels ; modules assemblables jusqu'à 60 faders |
Réseau
| Réseau & protocoles | Ravenna / Dante / MADI / AES/EBU |
|---|---|
| Réseau redondant | Oui |
Autres
| Logiciel | Applications diamond (Lawo VisTool) pour l'affichage déporté : bargraphes, contrôles graphiques, timers, routage ; login par écran, SSO ou RFID |
|---|

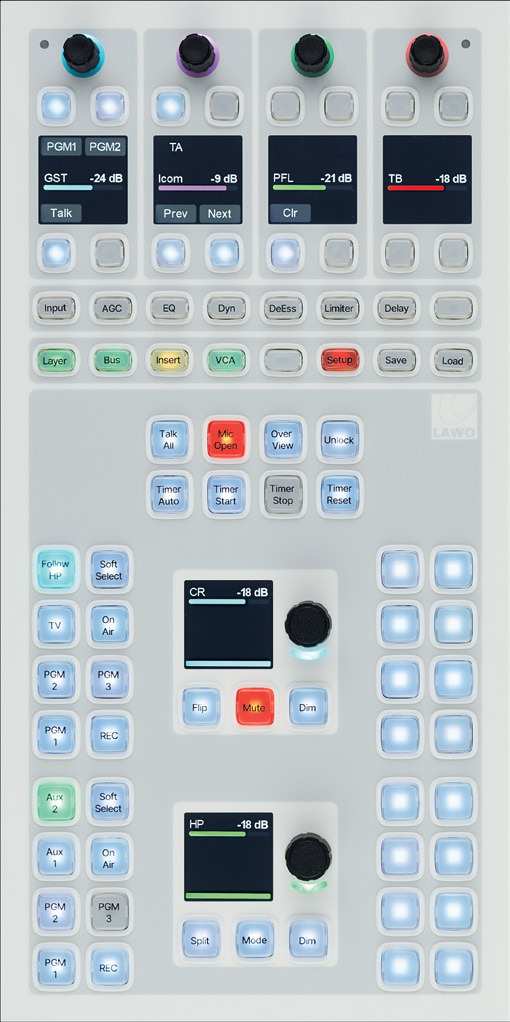

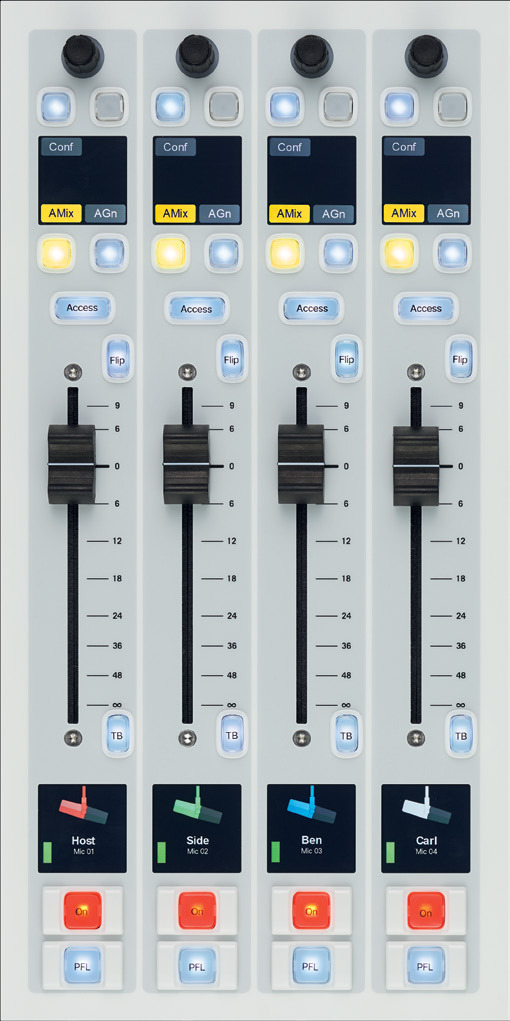

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Schémas
Tournez le téléphone en mode paysage pour mieux voir le schéma.
Tournez le téléphone en mode paysage pour mieux voir le schéma.
Logiciels
Lawo VisTool (diamond apps)Interface graphique tactile de la diamond, appelée diamond VX (Virtual Extension) : VisTool MK2 tourne sur un PC Windows relié en réseau et affiche les pages Channel Strip, modules DSP (entrée, AGC/Automix, EQ, dynamique, de-esser, limiteur, délai), Routing, Settings, timers, snapshots et System Health. Une licence est fournie avec chaque console. Documentation : diamond User Manual et VisTool MK2 User Guide sur docs.lawo.com.Télécharger
diamond Web UIInterface web intégrée au module IP de la surface diamond, ouverte dans un navigateur : informations système, contrôle et redémarrage, statistiques, réglages réseau, liste des modules de surface et tests des modules. Elle sert à l'administration de la surface, le moteur Power Core ayant sa propre interface web.
Lawo ON-AIR DesignerLogiciel de configuration Windows des consoles radio Lawo (développé avec DSA Volgmann) : il décrit le châssis et la surface diamond, les identifiants de slot des modules, les sources, les fonctions logiques et les droits, puis charge la configuration dans le Power Core. Fourni aux intégrateurs et clients Lawo, sans téléchargement public.
Lawo Diamond DesignerConfigurateur en ligne de Lawo pour composer une surface diamond avant achat : choix et placement des modules central, faders et extension et de la Virtual Extension dans un ou plusieurs châssis, puis export de la configuration. Outil d'avant-vente, il ne pilote ni ne configure une console en service.Télécharger
Autres captures

















Documents
Éditorial & artistes
Notre avis
Historique & conception

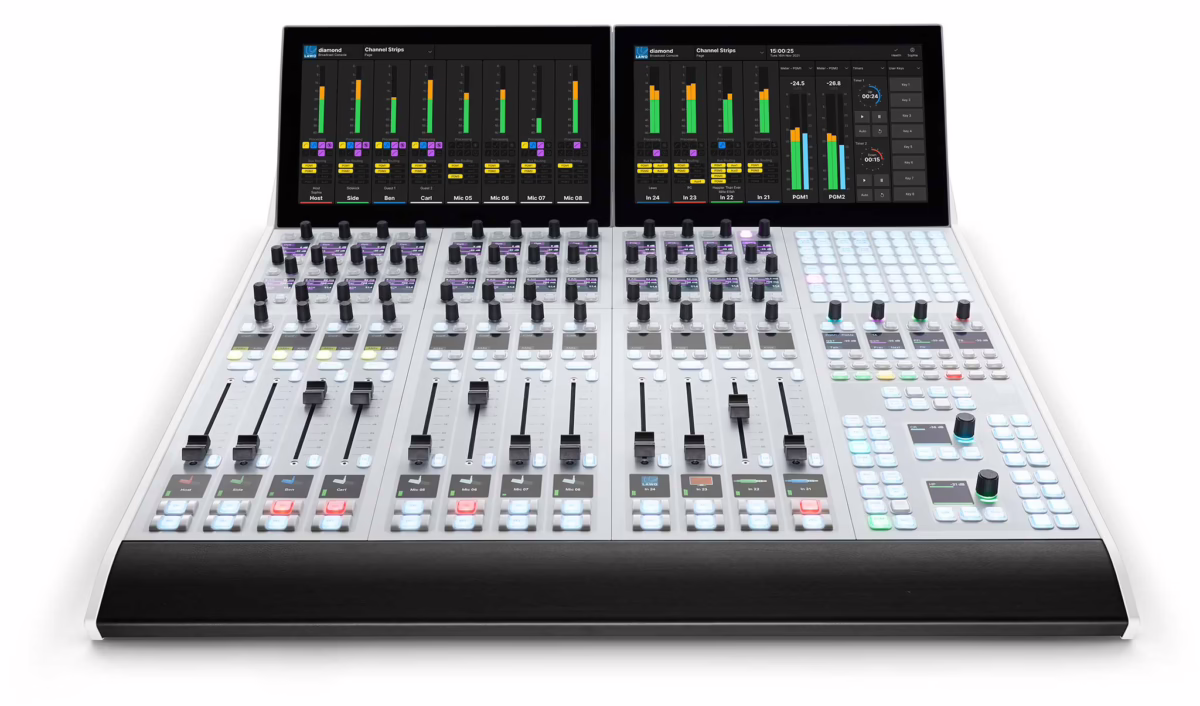

La diamond est une console broadcast modulaire conçue par Lawo pour la radio et la télévision. Entièrement native IP, elle repose sur les standards ouverts AES67/RAVENNA et se conforme aux normes SMPTE ST2110-30/-31 et ST2022-7 pour la redondance de transport.

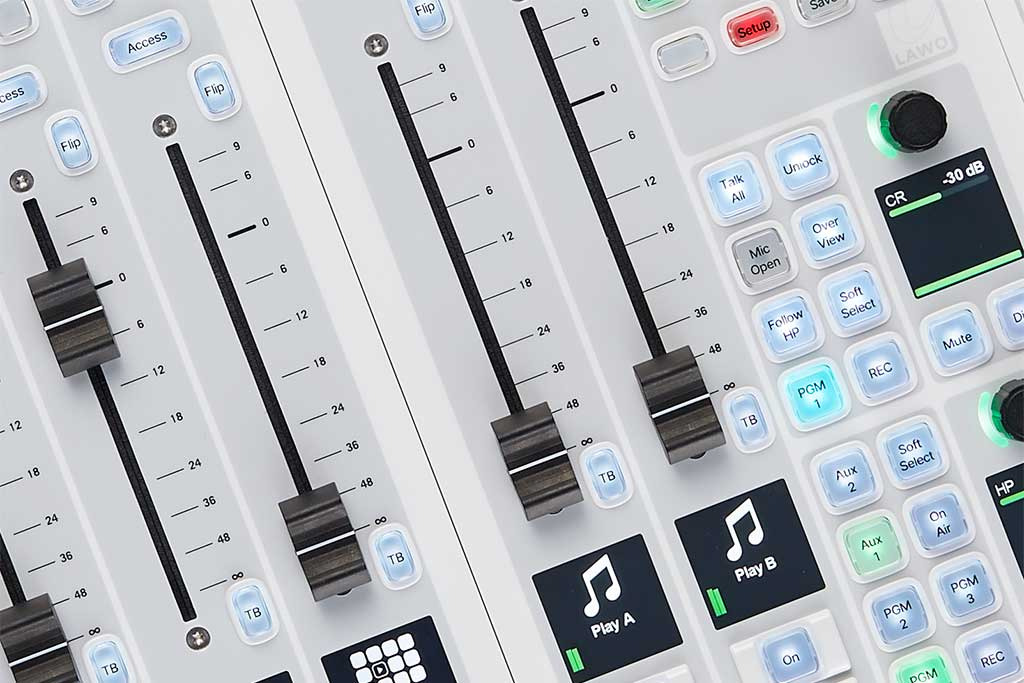

La surface se compose de modules (modules de faders, modules centraux et combo, modules d'extension) assemblables en version de table ou encastrée, d'un seul tenant jusqu'à huit modules de large, et combinables pour atteindre soixante faders physiques (jusqu'à 120 virtuels sur plusieurs couches). Elle reprend les faders 100 mm motorisés sensibles au toucher et les rotatifs couleur guidés des consoles mc², avec des afficheurs couleur contextuels le long des tranches.

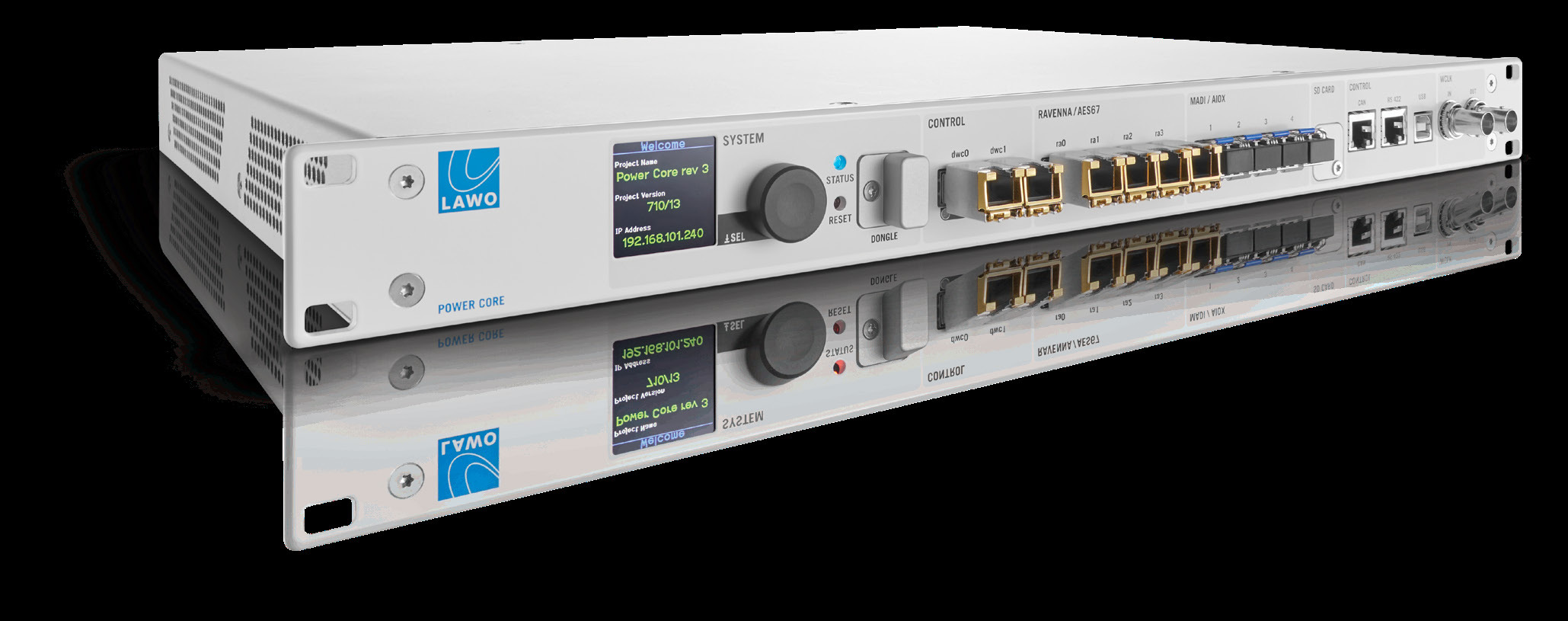

Le traitement est assuré par le moteur Power Core, défini par logiciel, avec I/O modulaire (MADI, AES3, Dante, analogique). La console intègre le mix-minus (clean feed), la logique de conférence, la gestion d'instantanés, un système de droits utilisateurs (login écran, SSO ou RFID) et les applications diamond (VisTool) pour l'affichage et le contrôle déportés. Lancée fin 2021, elle s'adresse aux studios d'antenne radio et TV en infrastructure IP.
