Description
Technique
Spécifications
Traitement
| Moteur DSP | DF66 SuperCore |
|---|---|
| Fréquence d'échantillonnage max | 96 kHz |
| Résolution | 24 bits |
| Résolution de traitement | 32 bits |
| Résolution (détail) | Entrées/sorties 16, 20 ou 24 bits |
| Traitement par voie | Trajet interne en virgule flottante 32 bits ; calcul DSP en virgule flottante 40 bits |
| Moteur DSP (détail) | Moteur DF66 SuperCore, 1 à 6 cartes DSP 120 MHz : jusqu'à ~334 voies à 48 kHz (176 à 96 kHz) |
| Routage et patch | Routeur MADI intégré SH612/SH624 : jusqu'à 1536 × 1536 signaux à 48 kHz |
| Surround et immersif | Mono, stéréo, LCR, LCRS, 5.1, 7.1 ; jusqu'à 16 stems multiformat de 8 bus |
Surface
| Faders motorisés | Oui |
|---|---|
| Écran tactile | Non |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | MADI / AES/EBU |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
| Redondance | Commutateur de bascule MADI CO600 pour la redondance ; ordinateur système SC264 |
Autres
| Année / dates | Date exacte d'introduction de la variante 5-B à préciser (System 5 lancée vers 2000) |
|---|

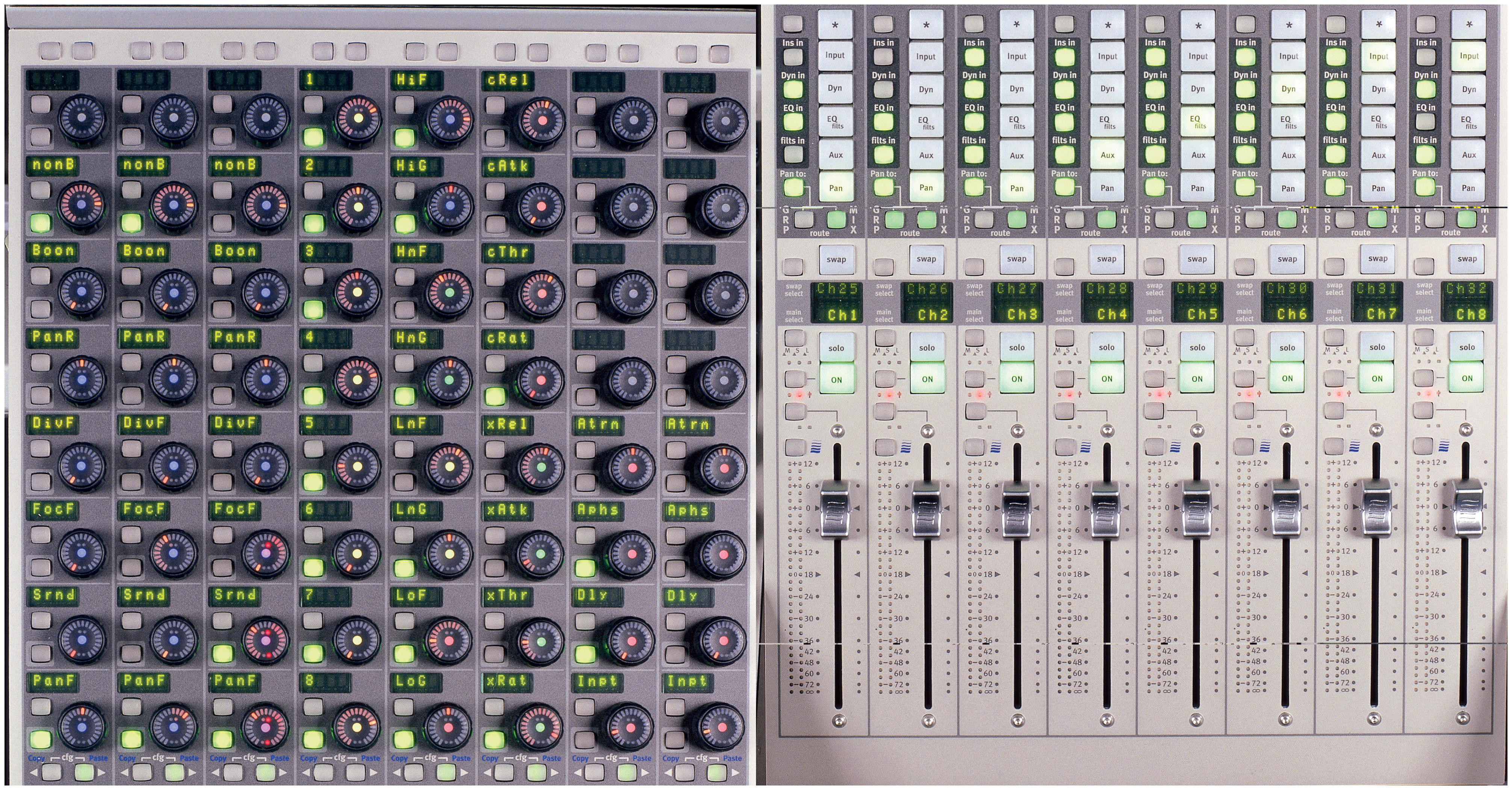

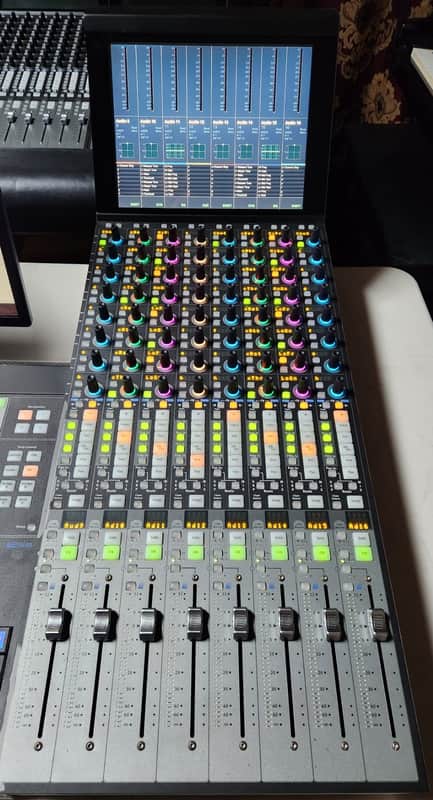

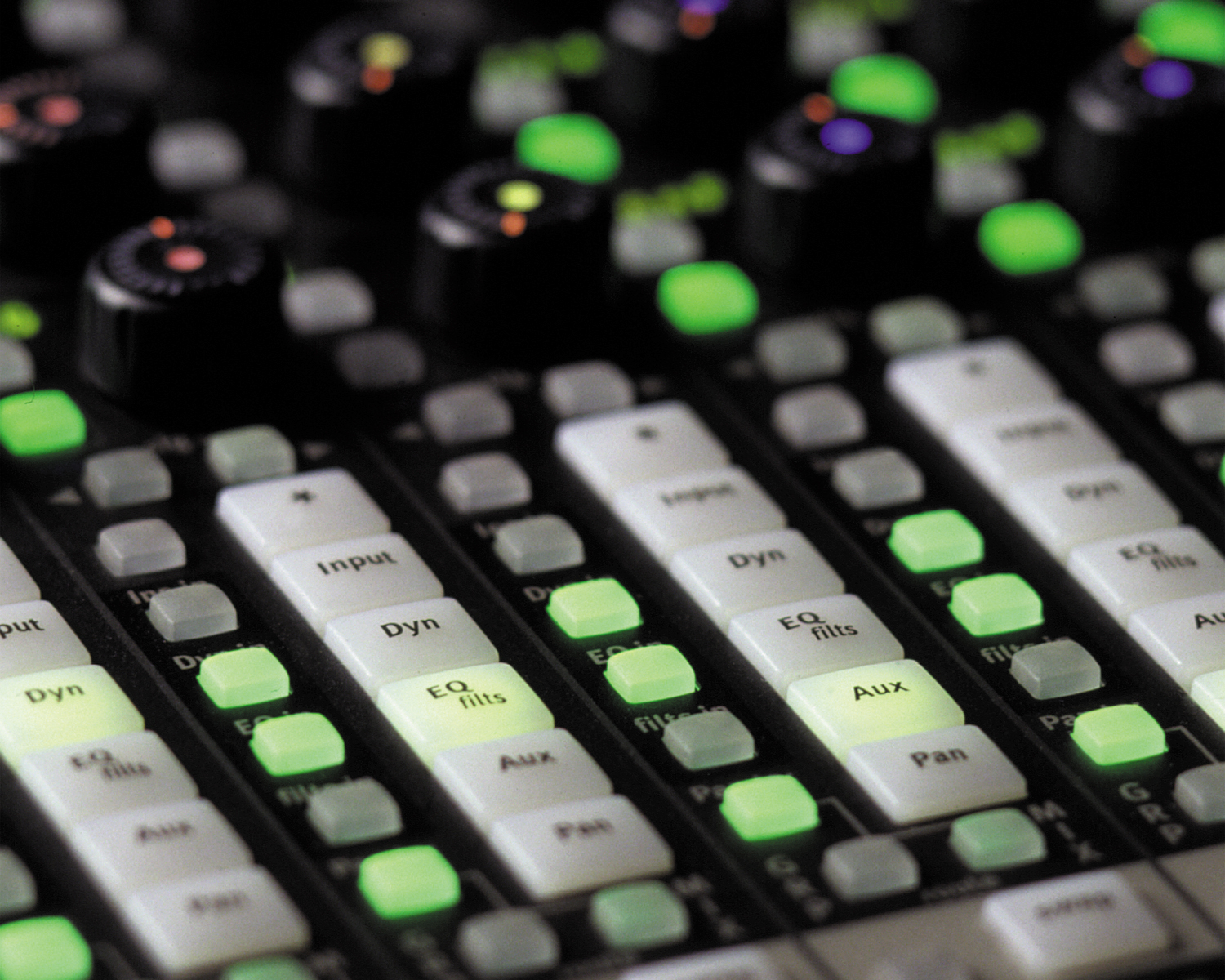

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Schémas
Tournez le téléphone en mode paysage pour mieux voir le schéma.
Logiciels
eMix v2.8Logiciel de pilotage de la System 5-B installé sur l’ordinateur système de la console : PatchNet, bus, modèles de mélangeur, folddown, masters et events.
Autres captures
Documents
Éditorial & artistes
Notre avis
Historique & conception

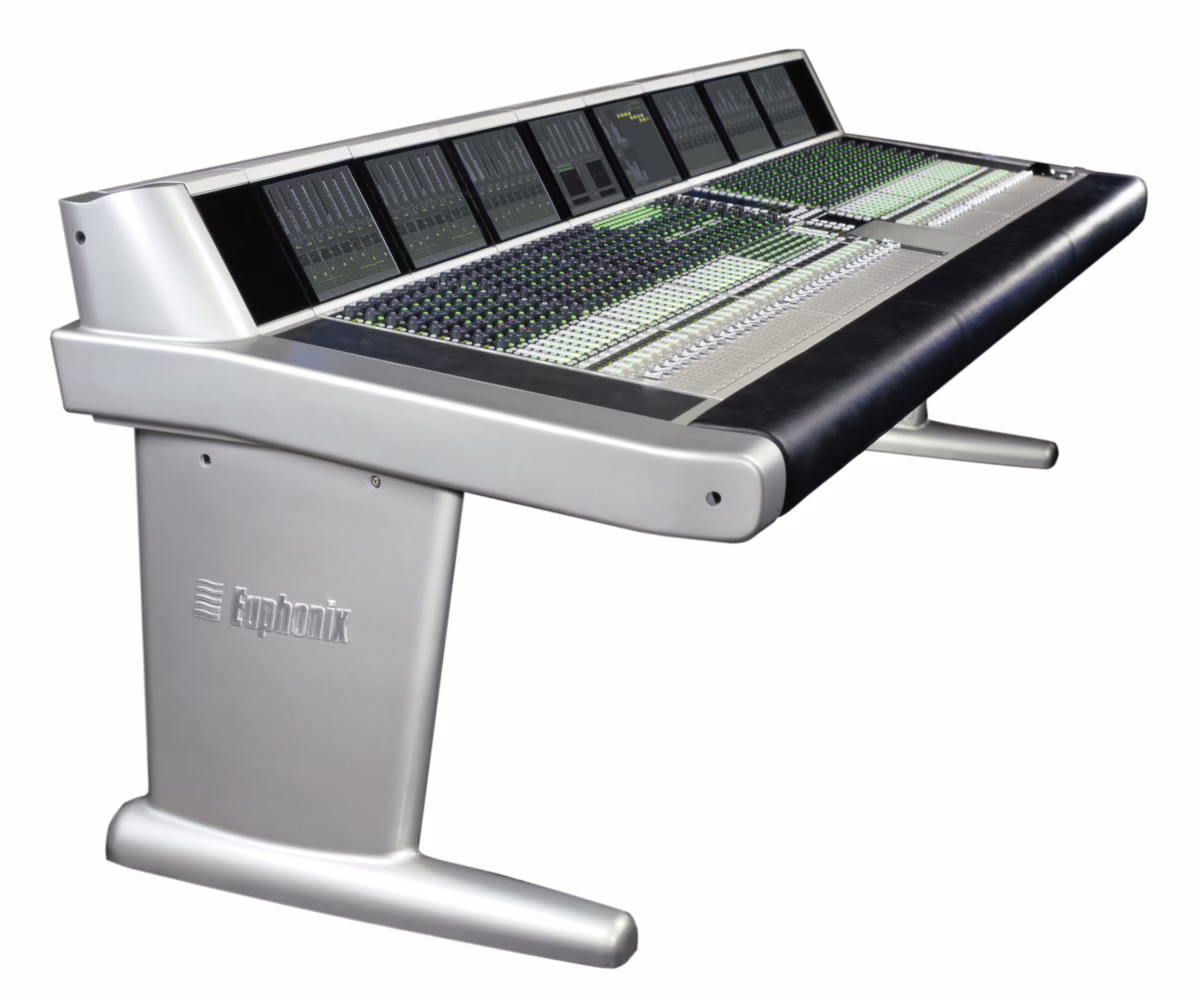

La Euphonix System 5-B est la déclinaison broadcast de la System 5, la grande console numérique d'Euphonix. Le trajet audio interne est en virgule flottante 32 bits, la DSP travaille en virgule flottante 40 bits, et les convertisseurs acceptent des entrées/sorties en 16, 20 ou 24 bits.

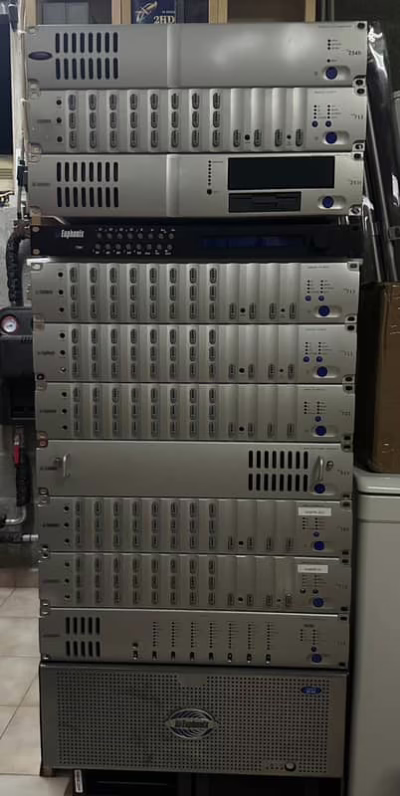

Le système est bâti autour d'un moteur de mixage DF66 SuperCore, d'un ordinateur système SC264 et d'un routeur MADI intégré (SH612 puis SH624 : jusqu'à 1536 × 1536 signaux à 48 kHz). La surface est modulaire et évolutive, avec des commandes spécifiques au métier (par exemple double joystick et panneau de monitoring film). Le moteur DF66 accepte de 1 à 6 cartes DSP à 120 MHz, pour un maximum d'environ 334 voies à 48 kHz (176 à 96 kHz). La console gère tous les formats standard (mono, stéréo, LCR, LCRS, 5.1, 7.1) jusqu'à 16 stems multiformat de 8 bus chacun. Pour le direct, un commutateur de bascule MADI CO600 assure la redondance.
