Traitement
| Moteur DSP | DF66 (option) |
|---|---|
| Fréquence d'échantillonnage max | 96 kHz |
| Résolution | 24 bits |
| Résolution de traitement | 32 bits |
| Architecture | Système de mixage numérique on-air compact dérivé de la System 5, pour antenne directe et enregistrement en direct (live-to-tape) |
| Moteur DSP — détail | Cœur DSP 96 voies avec routeur ; option DF66 (1 à 6 cartes 120 MHz) jusqu'à ~334 voies à 48 kHz · Cœur DSP DF66 avec 1 à 6 cartes DSP à 120 MHz ; jusqu'à 334 voies à 48 kHz (176 voies à 96 kHz) ; SuperCore DSP 100 % redondant |
| Routage et patch | Routeur MADI intégré et entrées/sorties MADI ; matrice de routage PatchNet · Routeur SH624 : 24 MADI in/out, jusqu'à 1536 × 1536 à 48 kHz |
| Fréquence d'échantillonnage | 48 kHz ou 96 kHz |
Surface
| Faders physiques | 32 |
|---|---|
| Faders motorisés | Oui |
| Écran tactile | Oui |

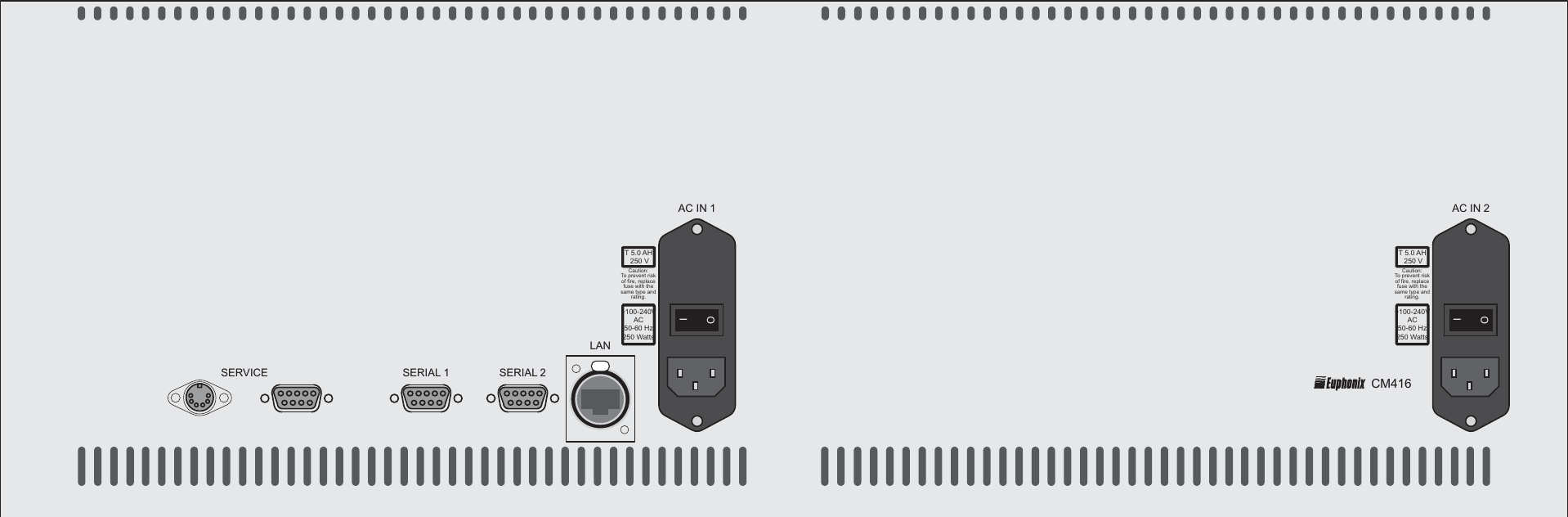

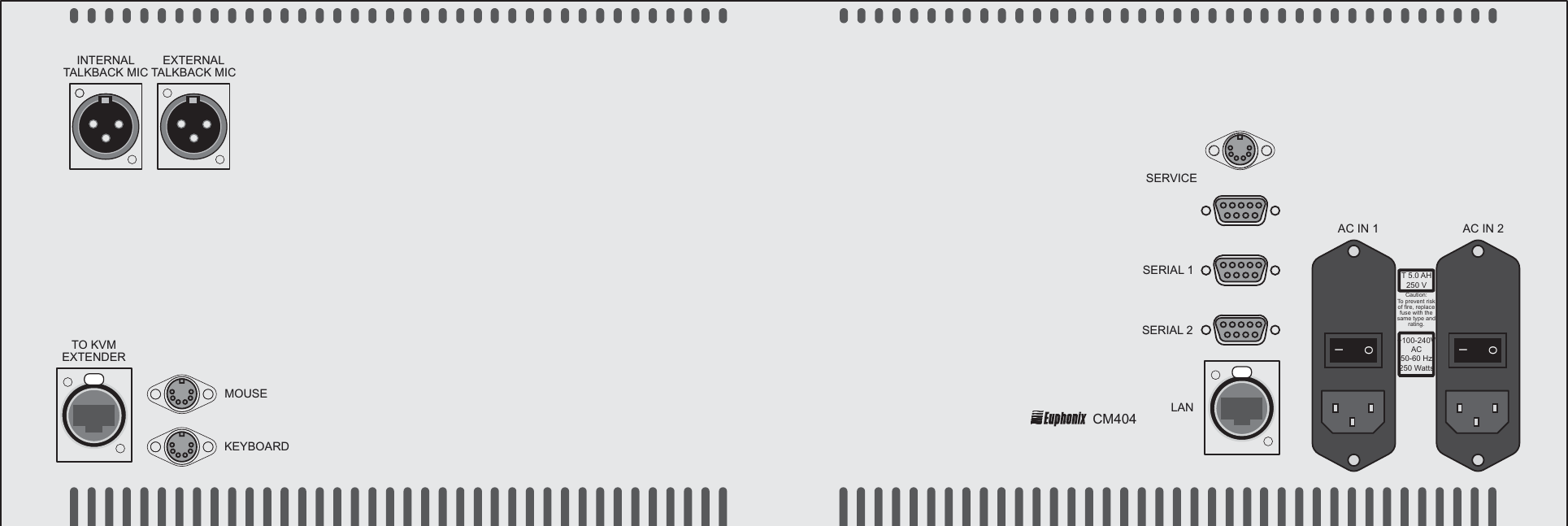

| Surface de contrôle | 32 faders : module CM416 (16 faders) + section centrale CM404, interface tactile |
| Monitoring et ordres | Régie principale 7.1, Alt 1 5.1, Alt 2 stéréo, studio SLS 7.1, 3 Cues stéréo |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | MADI / AES/EBU |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
Autres
| Usages | On-air et live-to-tape (diffusion TV/radio) |
|---|

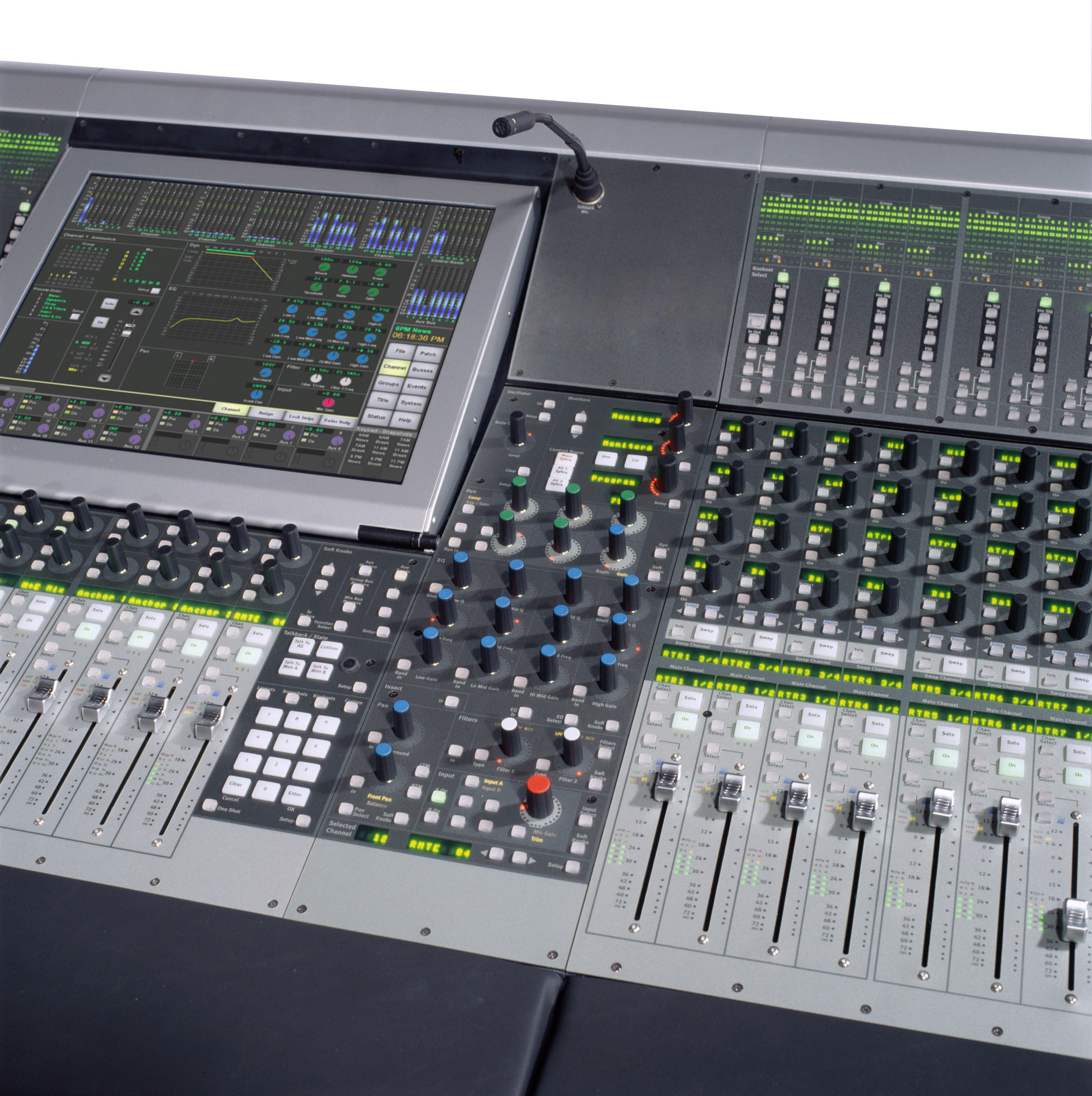

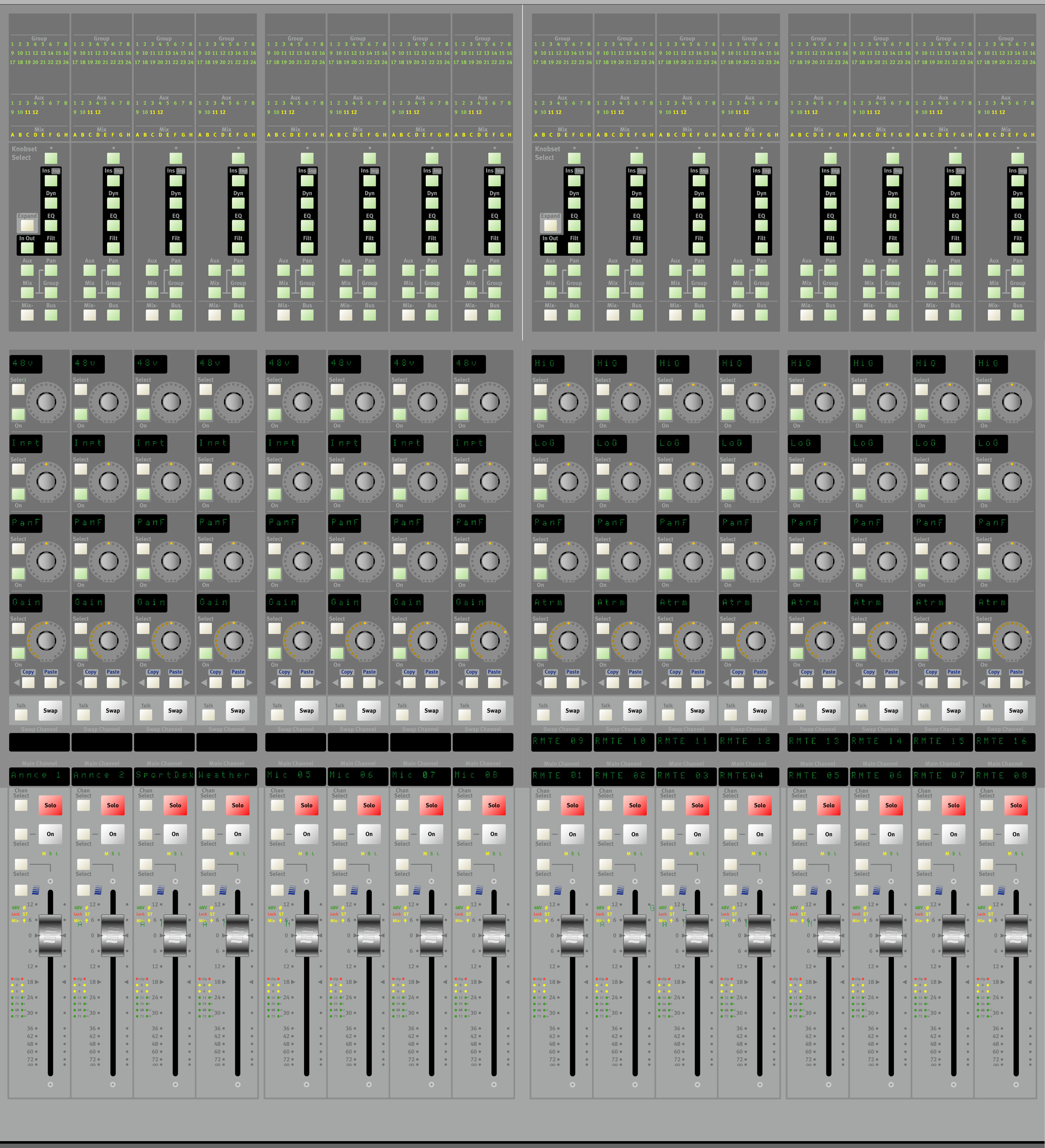

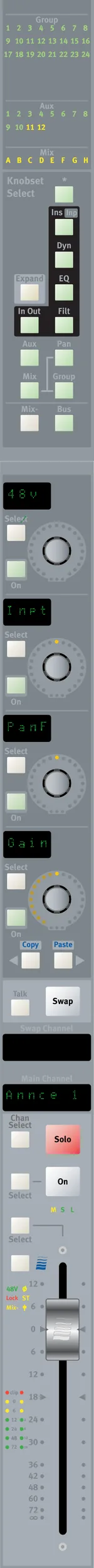

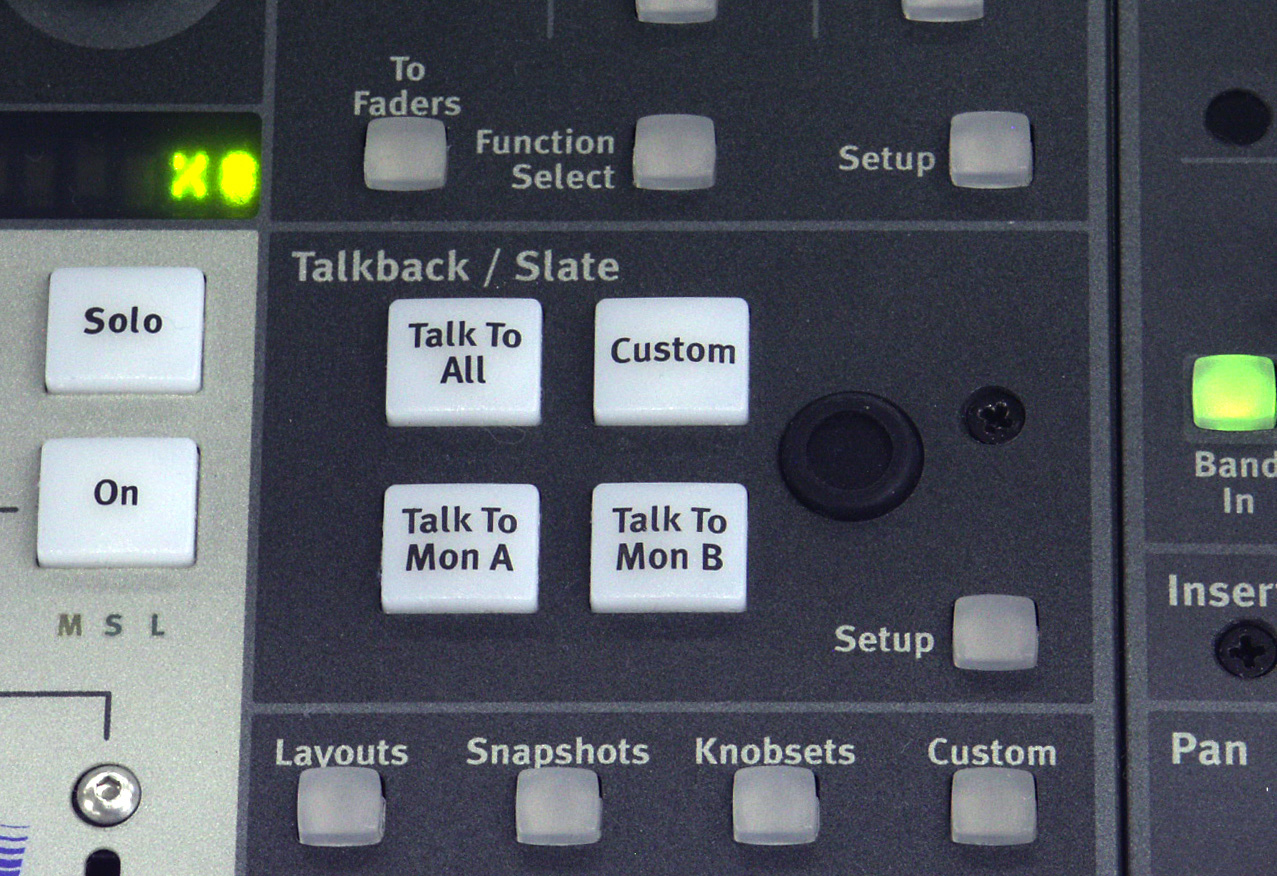

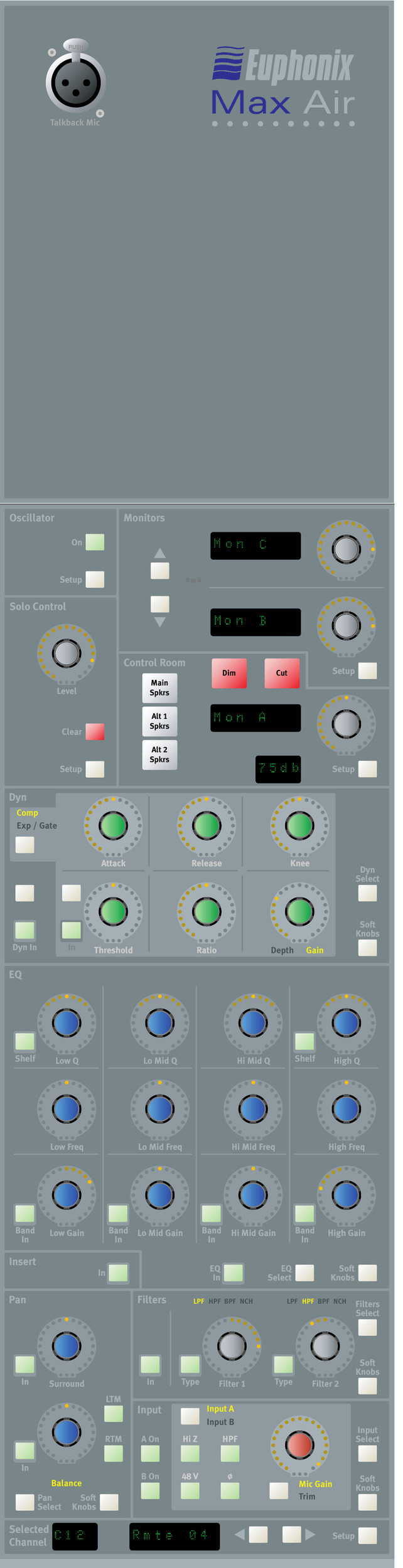

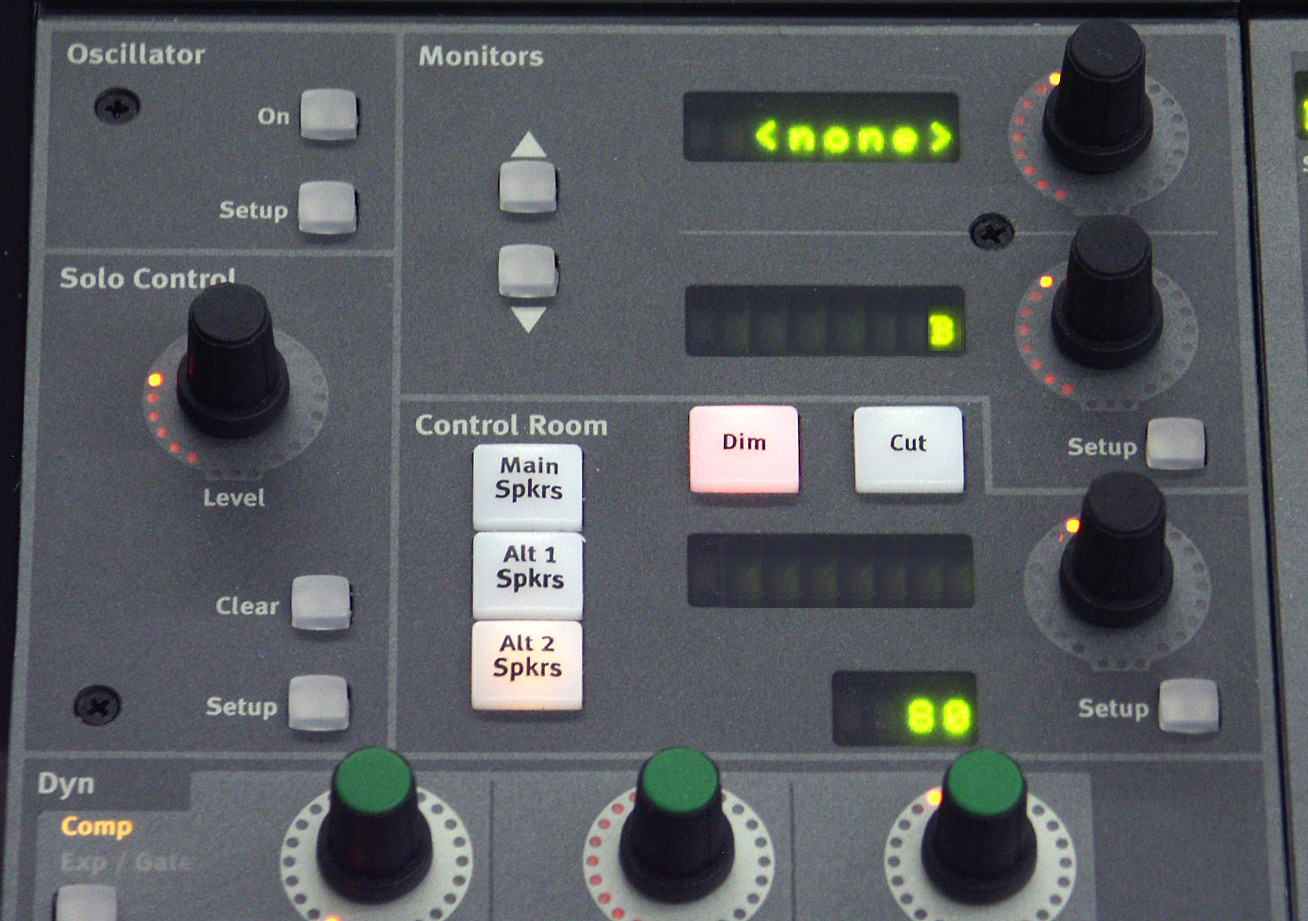

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels

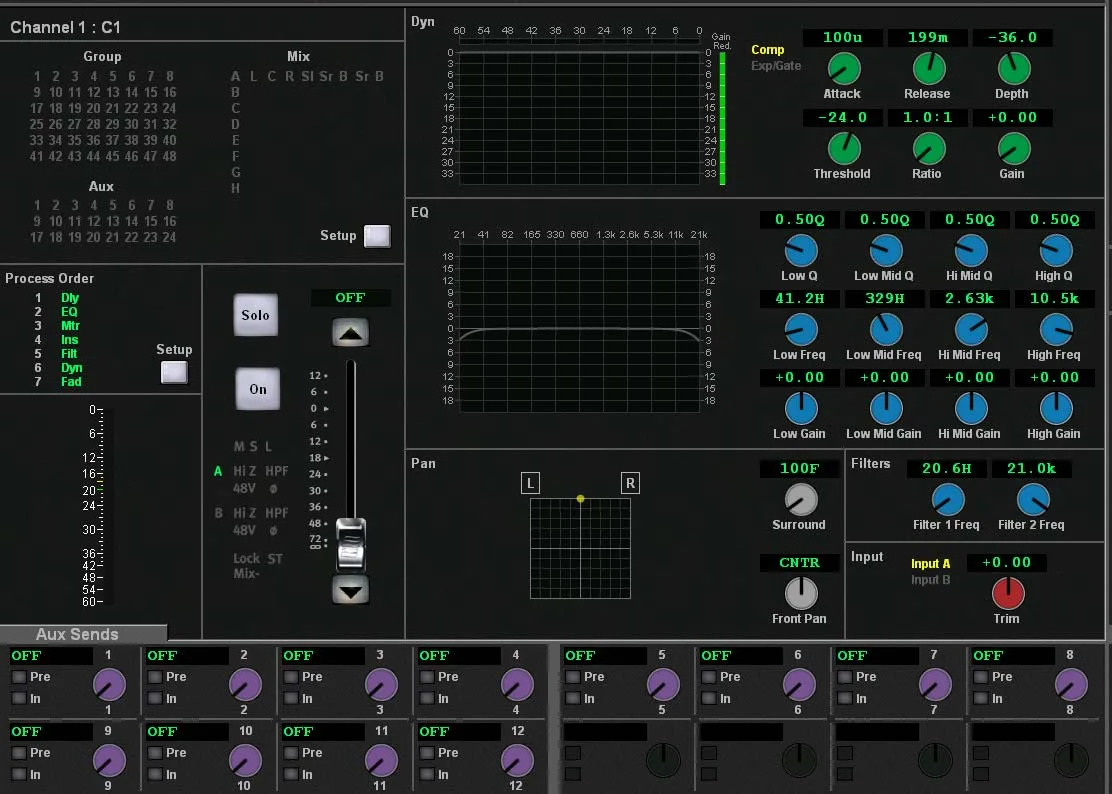

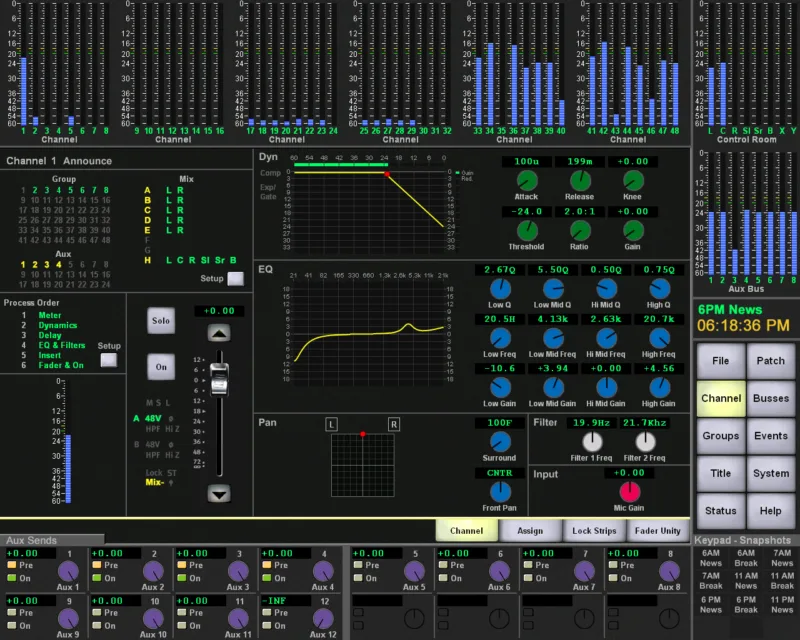

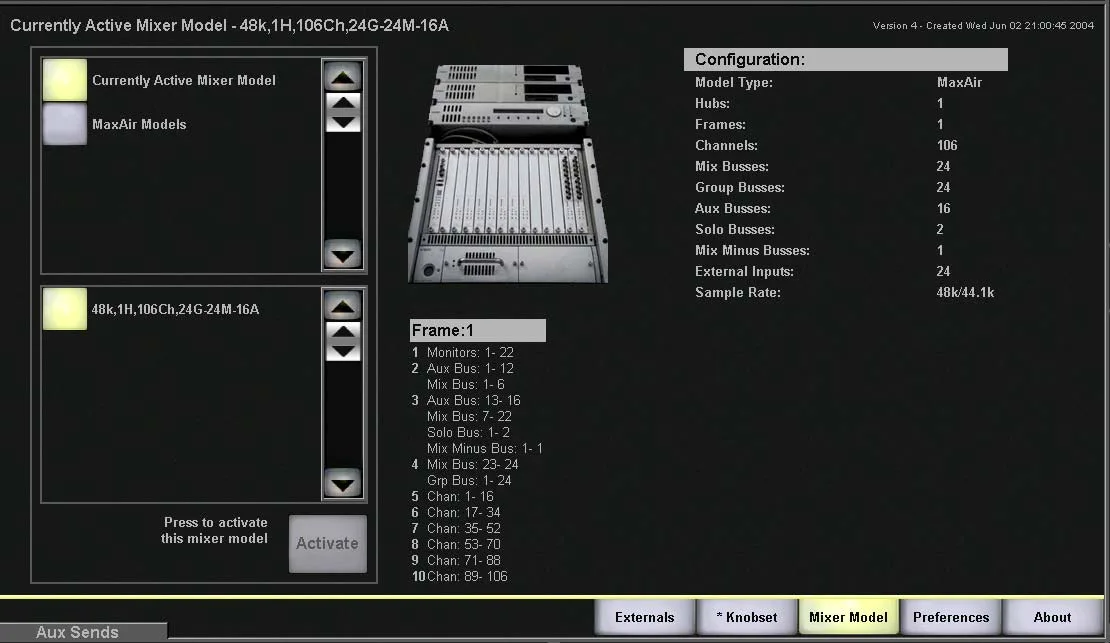

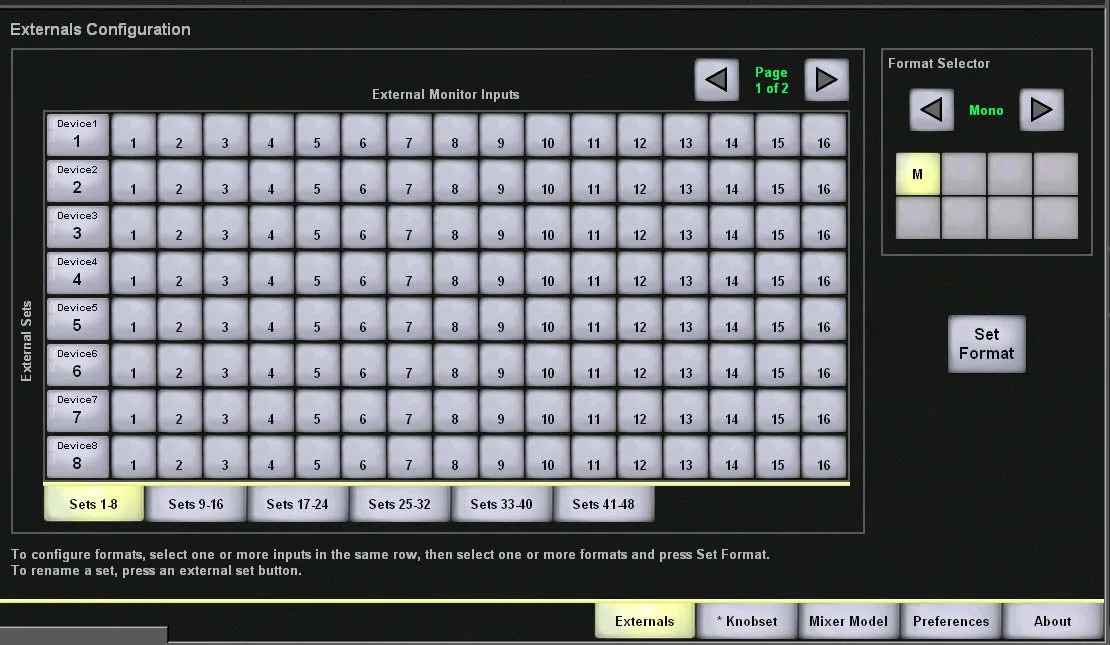

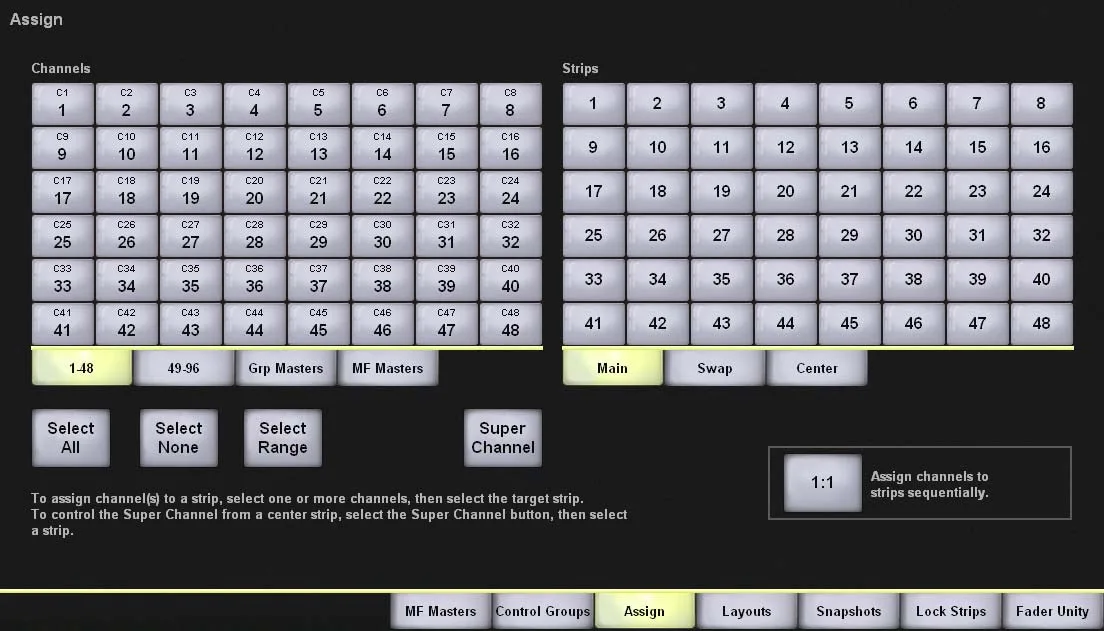

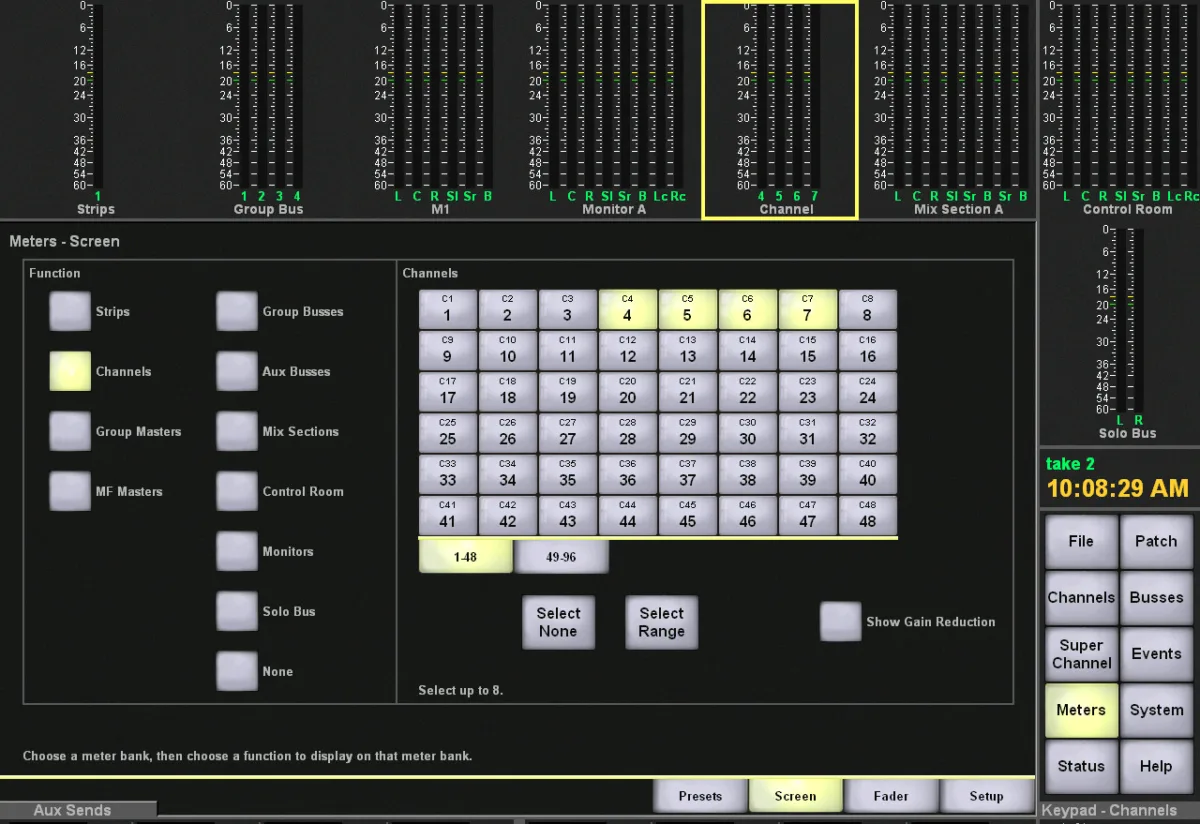

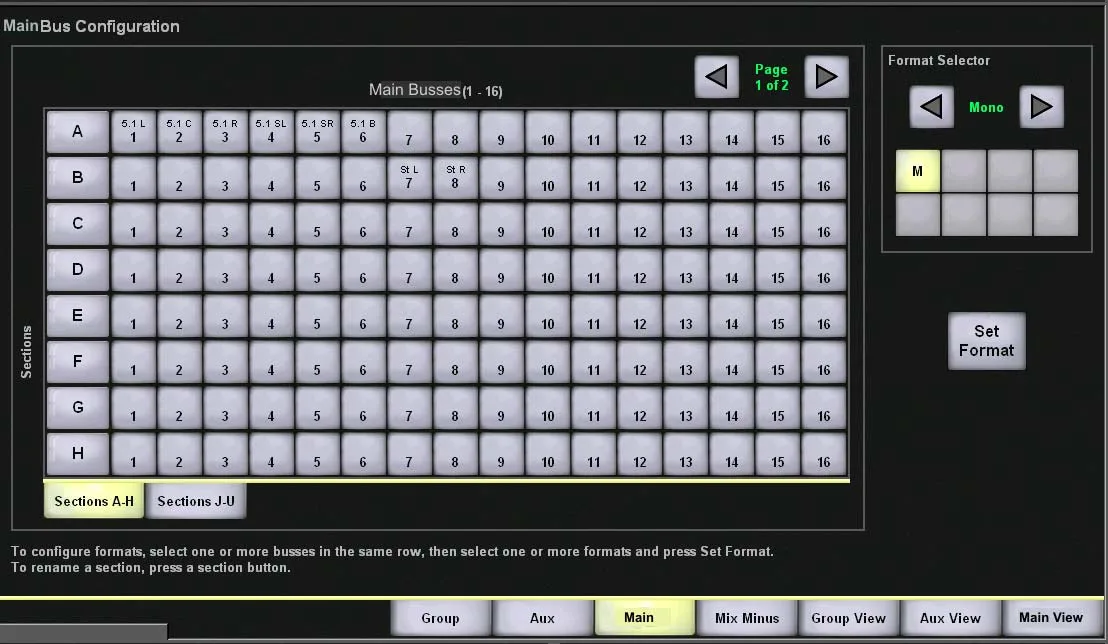

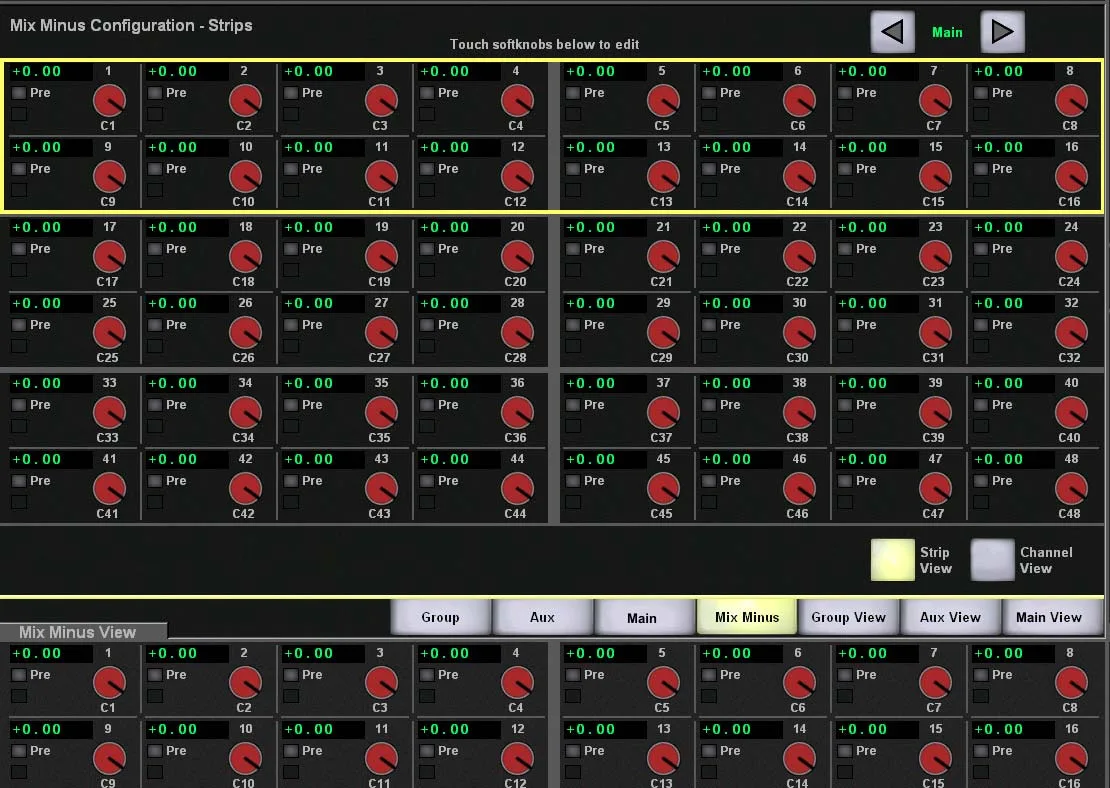

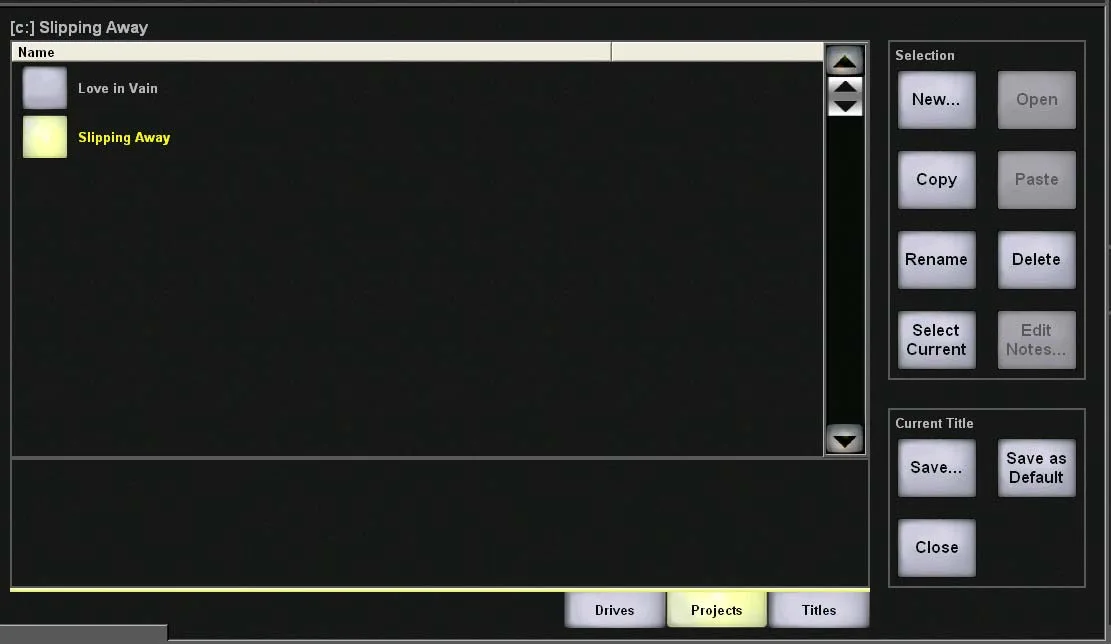

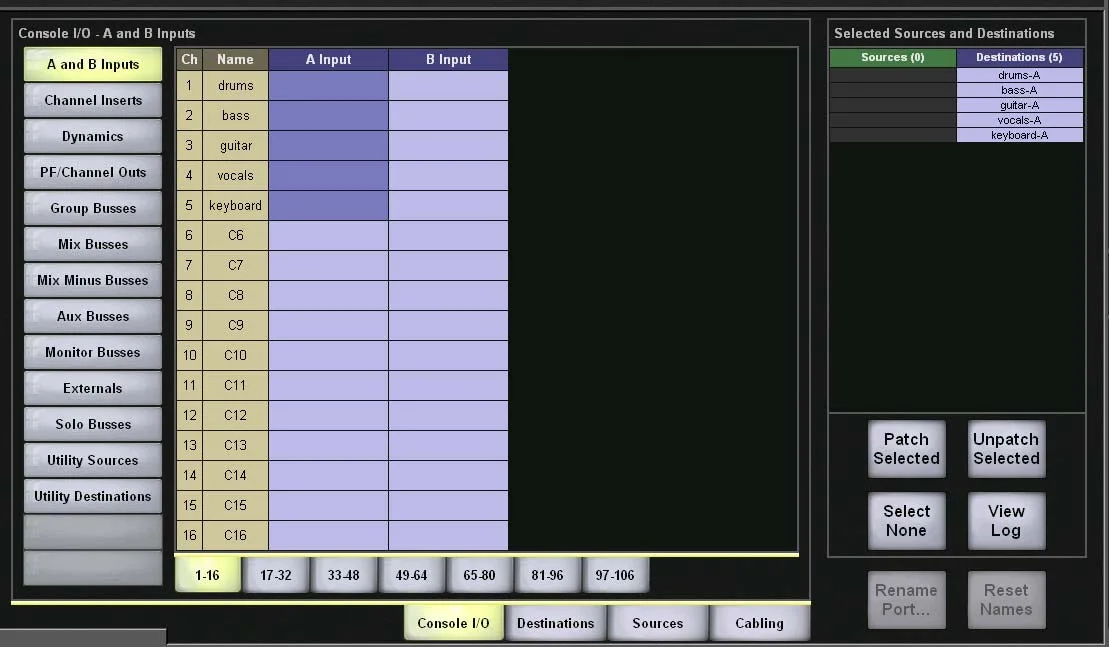

Max Air Touchscreen v1.4Application de l’écran tactile du Max Air, exécutée sur l’ordinateur système de la console : vue de la voie et Super Channel, assignations, patch, bus, mix-minus, modèles de mélangeur et gestion des projets.
Autres captures
Éditorial & artistes
Notre avis
Historique & conception

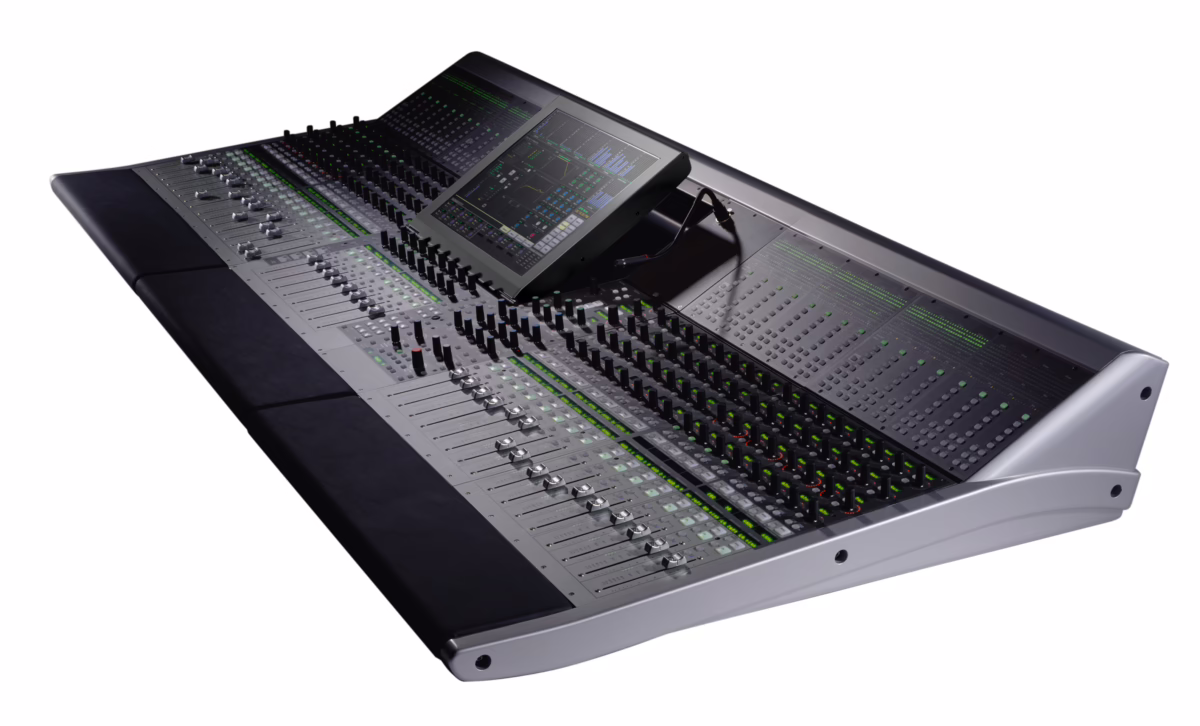

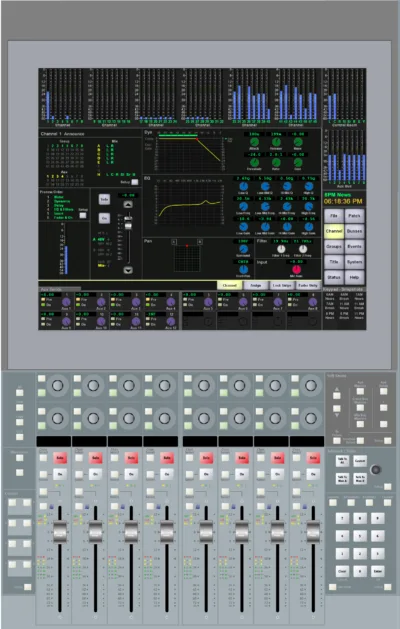

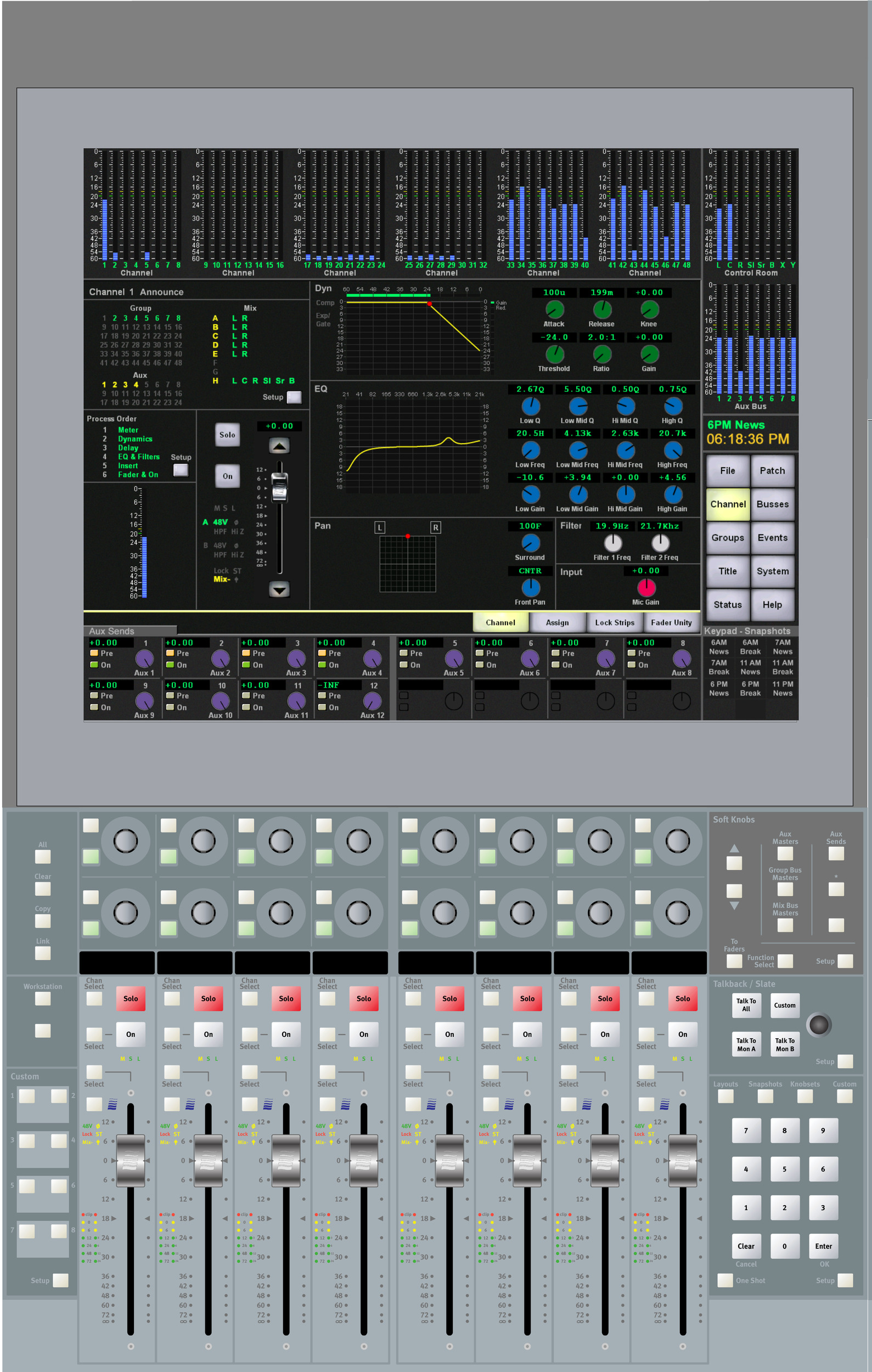

La Euphonix Max Air est une console numérique broadcast compacte, conçue pour l'antenne (on-air) et le direct-vers-support (live-to-tape). Sa surface réunit 32 faders : un module CM416 (16 faders et commandes physiques) associé à une section centrale CM404, avec interface tactile.
Le système embarque un cœur DSP de 96 voies avec routeur et un jeu d'entrées/sorties sur mesure. Pour les configurations avancées, le cœur DSP DF66 est disponible avec 1 à 6 cartes DSP à 120 MHz, offrant jusqu'à ~334 voies à 48 kHz (176 à 96 kHz). Le monitoring est pensé pour le broadcast surround : régie principale en 7.1, Alt 1 en 5.1, Alt 2 en stéréo, studio (SLS) en 7.1 et trois retours (Cues) stéréo. Le routeur SH624 (24 MADI in/out, jusqu'à 1536 × 1536 à 48 kHz) permet d'intégrer plusieurs Max Air.
Utilisateurs célèbres
Liens
- Article presse CNN adopte deux Max Air (studios de Los Angeles) — TV Tech tvtechnology.com
- Article presse Euphonix Upgrades Max Air, System 5-B — Mix mixonline.com
- Article presse Broadcast updates for Max Air — ProSoundWeb prosoundweb.com
- Article presse Max Air Operation Manual — ManualsLib manualslib.com
