Description
Technique
Spécifications
Entrées / Sorties
| Entrées / sorties | Cartes E/S modulaires : Dante (AoIP), MADI, AES/EBU, analogique micro/ligne |
|---|
Traitement
| Bus de mix | 16 |
|---|---|
| Architecture | Système entièrement modulaire : surfaces de contrôle + rack moteur 19" (alimentation, moteur DSP, cartes E/S) séparés |
| Matrices | Matrice de routage 1280 × 1280 |
| Voies | Jusqu'à 128 canaux stéréo avec traitement de signal étendu |
| Bus | 16 bus de mixage stéréo + 16 bus de monitoring |
Surface
| Faders physiques | 128 |
|---|---|
| Faders motorisés | Oui |
| Écran tactile | Non |
| Faders | De 4 faders (pupitre) jusqu'à 128 faders motorisés (grand format) |
| Ergonomie | Protocole ouvert MambaNet (nœuds/objets adressables, mappage scriptable) ; jusqu'à 4 surfaces par moteur |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | Dante / MADI / AES/EBU |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
Autres
| À vérifier | Fréquence d'échantillonnage max, profondeur de bits et année d'introduction exacte non confirmées sur source primaire |
|---|

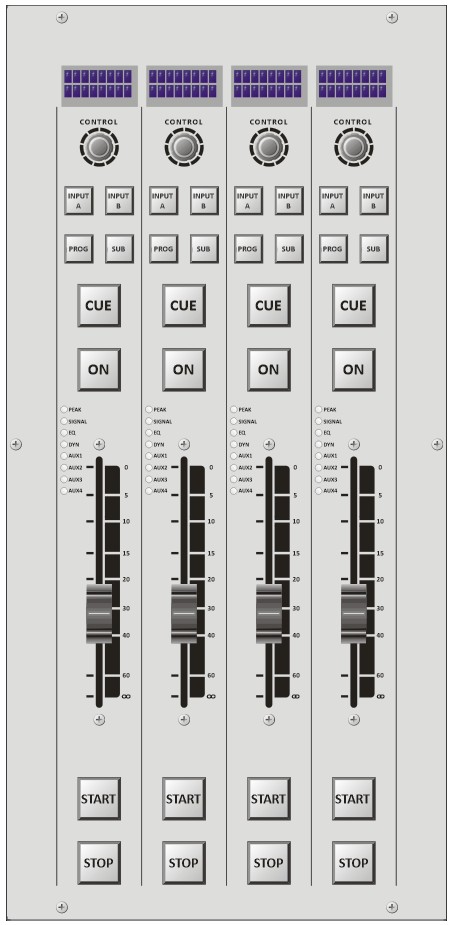

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels
Axum Remote ControlApplication Windows (AXUM surface application) qui reproduit à l'écran les modules de faders, la section CRM et les bargraphes de l'Axum et permet de piloter la console à distance par le réseau.
Axum interface web de configurationPages web servies par le moteur Axum pour configurer la console : IP et horloge, bus de mix et de monitoring, sources et destinations, modules, presets de traitement, surface, rack et utilisateurs.Télécharger
Autres captures
Accessoires
Carte d'entrée / sortie
- Carte Dante (AoIP)
Carte d'entrées/sorties audio sur IP Dante pour le rack Axum.
- Carte MADI
Carte d'interface MADI multicanal.
- Carte micro/AD
Carte de préamplis micro et conversion A/N pour le rack Axum.
Surface / module
- Panneau de faders (fader panel)
Module de surface à faders motorisés, assemblable en surfaces variables.

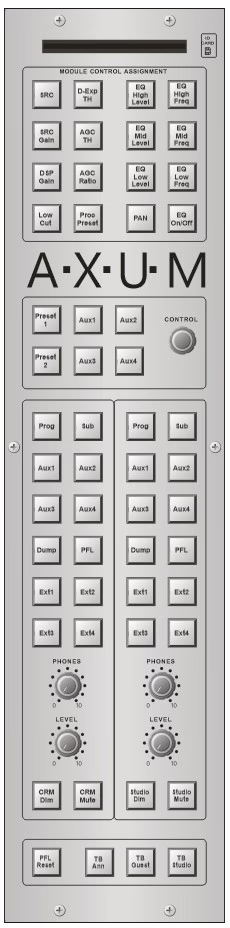

- Module CRM (Control Room Monitor)
Module de monitoring/section de contrôle de la surface Axum.
Autre

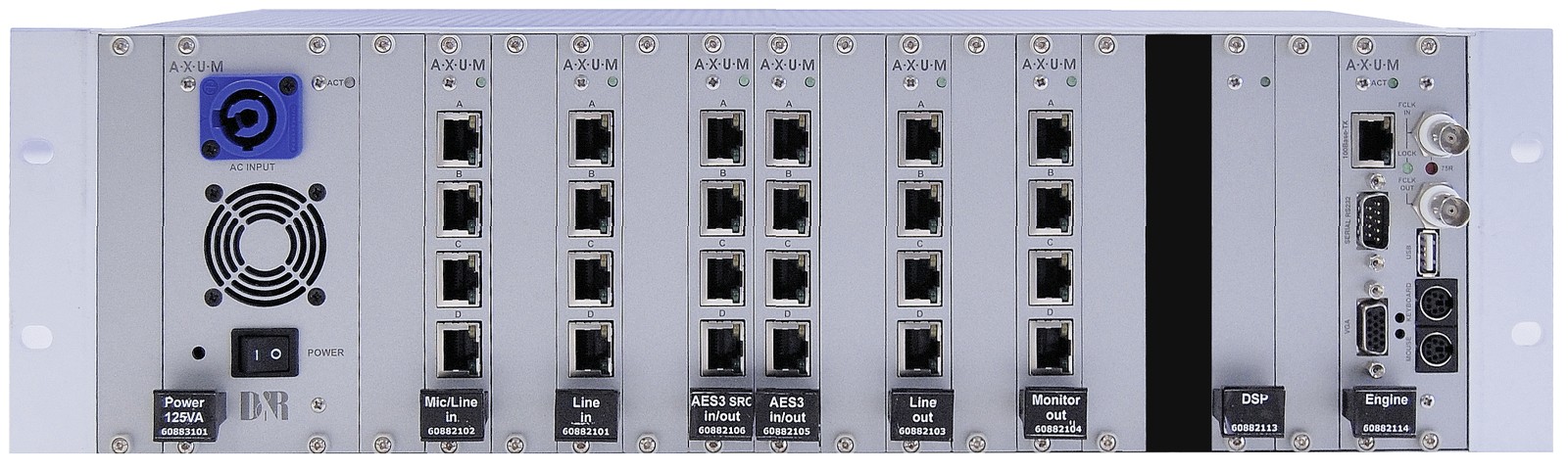

- Rack moteur 19" (Engine / Power)
Châssis 19" hébergeant alimentation, moteur DSP et cartes E/S.
Documents
Éditorial & artistes
Notre avis
Historique & conception

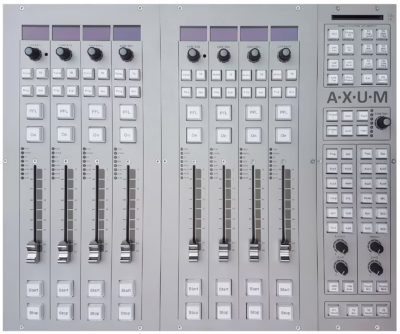

L'Axum de D&R (D&R Electronica, Pays-Bas) est un système de mixage et de routage audionumérique entièrement modulaire pensé pour l'infrastructure broadcast : radio on-air, self-op, production et voice-tracking. Sa philosophie repose sur la séparation entre les surfaces de contrôle (panneaux de faders, module CRM) et un rack moteur 19" hébergeant l'alimentation, le moteur DSP et les cartes d'entrées/sorties.
Le cœur du système offre une matrice de routage de 1280 × 1280 et un traitement de signal étendu sur un maximum de 128 canaux stéréo, assignables à seize bus de mixage stéréo et seize bus de monitoring. La surface se décline du petit pupitre 4 faders au grand format de production (jusqu'à 128 faders). La connectique modulaire couvre le Dante (AoIP), le MADI, l'AES/EBU et l'analogique micro/ligne via cartes enfichables.
La singularité de l'Axum tient à son protocole de contrôle ouvert MambaNet : chaque élément matériel (faders, touches) est représenté comme un « nœud » et ses fonctions comme des « objets » adressables. Ce principe autorise un mappage de surface libre et scriptable, une approche très atypique dans le monde des consoles broadcast. Plusieurs surfaces (jusqu'à quatre) peuvent partager un même moteur pour créer des studios indépendants. Sources : D&R Broadcast, manuel Axum.
