Description
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 253 |
|---|---|
| Entrées micro | 12 |
| Sorties totales | 12 |
Traitement
| Bus de mix | 128 |
|---|---|
| Matrices | 1 |
| Groupes DCA/VCA | 36 |
| Moteur DSP | Stealth Digital Processing (Super FPGA + DSP TigerSHARC), double moteur |
| Fréquence d'échantillonnage max | 65 535 kHz |
| Résolution | 24 bits |
| Résolution de traitement | 40 bits |
Surface
| Faders physiques | 52 |
|---|---|
| Faders motorisés | Oui |
| Écrans | 3 |
| Écran tactile | Oui |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | MADI / Optocore / Dante / SoundGrid / AES/EBU |
|---|---|
| Alimentation redondante | Oui |
| Réseau redondant | Oui |
Physique
| Largeur | 1 496 mm |
|---|---|
| Profondeur | 875 mm |
| Hauteur | 503 mm |
| Poids | 141 kg |
Alimentation
| Consommation | 600 W |
|---|
Autres
| Canaux Entree | 253 canaux d'entrée en traitement complet |
|---|---|
| Chemins Traitement | 256 chemins de traitement, disponibles indifféremment à 48 kHz et 96 kHz |
| Bus Mixage | 128 bus aux / sous-groupes configurables, plus bus master (LR/LCR/5.1) |
| Matrice | Matrice 32 x 32 à traitement complet |
| Groupes Controle | 36 groupes de contrôle (VCA / faders / mute groups) |
| Eq Canal | EQ paramétrique 4 bandes sur les entrées (8 bandes sur les sorties), filtres coupe-haut/bas 24 dB/octave, EQ dynamique, DiGiTuBe, delay de canal, double point d'insert, DYN 1 et DYN 2 |
| Effets | 48 effets stéréo internes et 32 EQ graphiques 32 bandes gangables |
| Surface | 52 faders motorisés 100 mm (3 bancs de 12 sous écrans + 16 faders assignables au centre) |

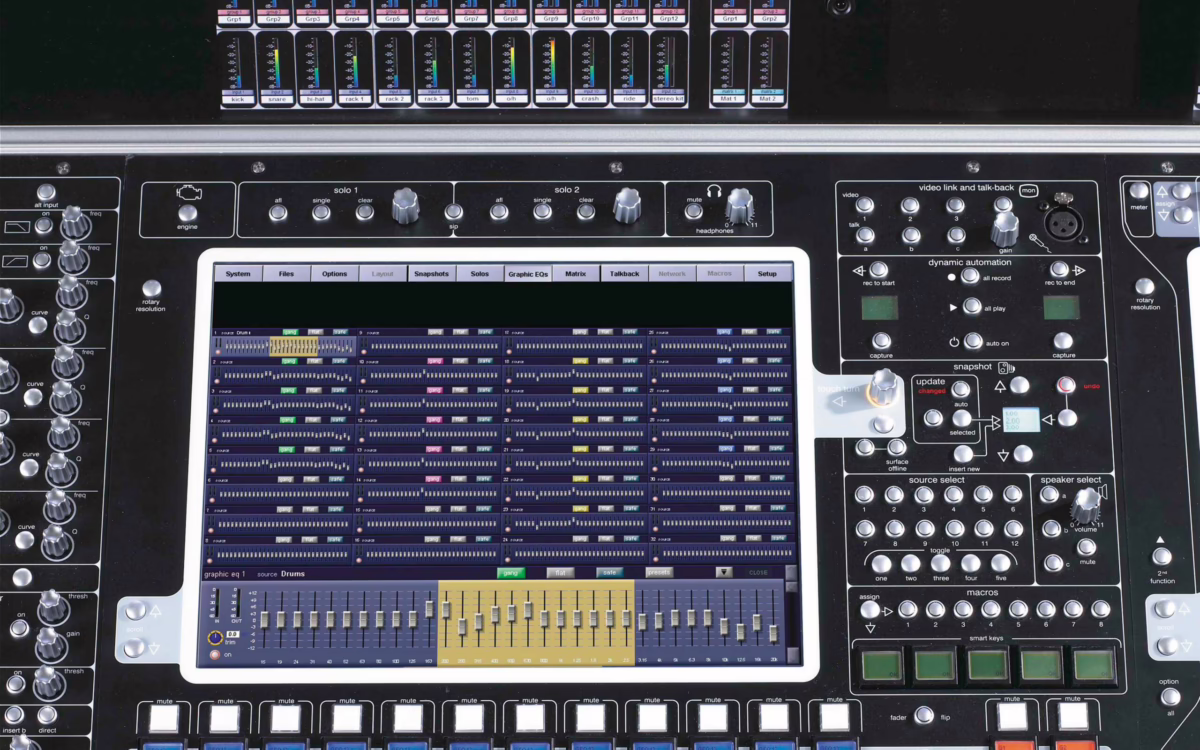

| Ecrans | 3 écrans tactiles LCD 15" et 3 bandeaux de bargraphs LCD |
| Io Local | E/S locales : 12 entrées analogiques, 12 sorties analogiques, 12 AES mono |
| Reseau | 4 ports MADI redondants par moteur + une boucle Optocore standard (jusqu'à ~1 392 connexions I/O sur une seule boucle optique) |
| Conversion | Conversion A/N et N/A 24 bits, traitement interne en virgule flottante jusqu'à 40 bits |
| Redondance | Double moteur amovible et alimentations redondantes remplaçables à chaud (90-260 V, 600 VA) |
| Latence | Latence de traitement typique ~2 ms à 48 kHz (env. 1,1 ms à 96 kHz) |
| Encombrement | 1 496 x 875 x 503 mm, 141 kg (245 kg en flightcase) |

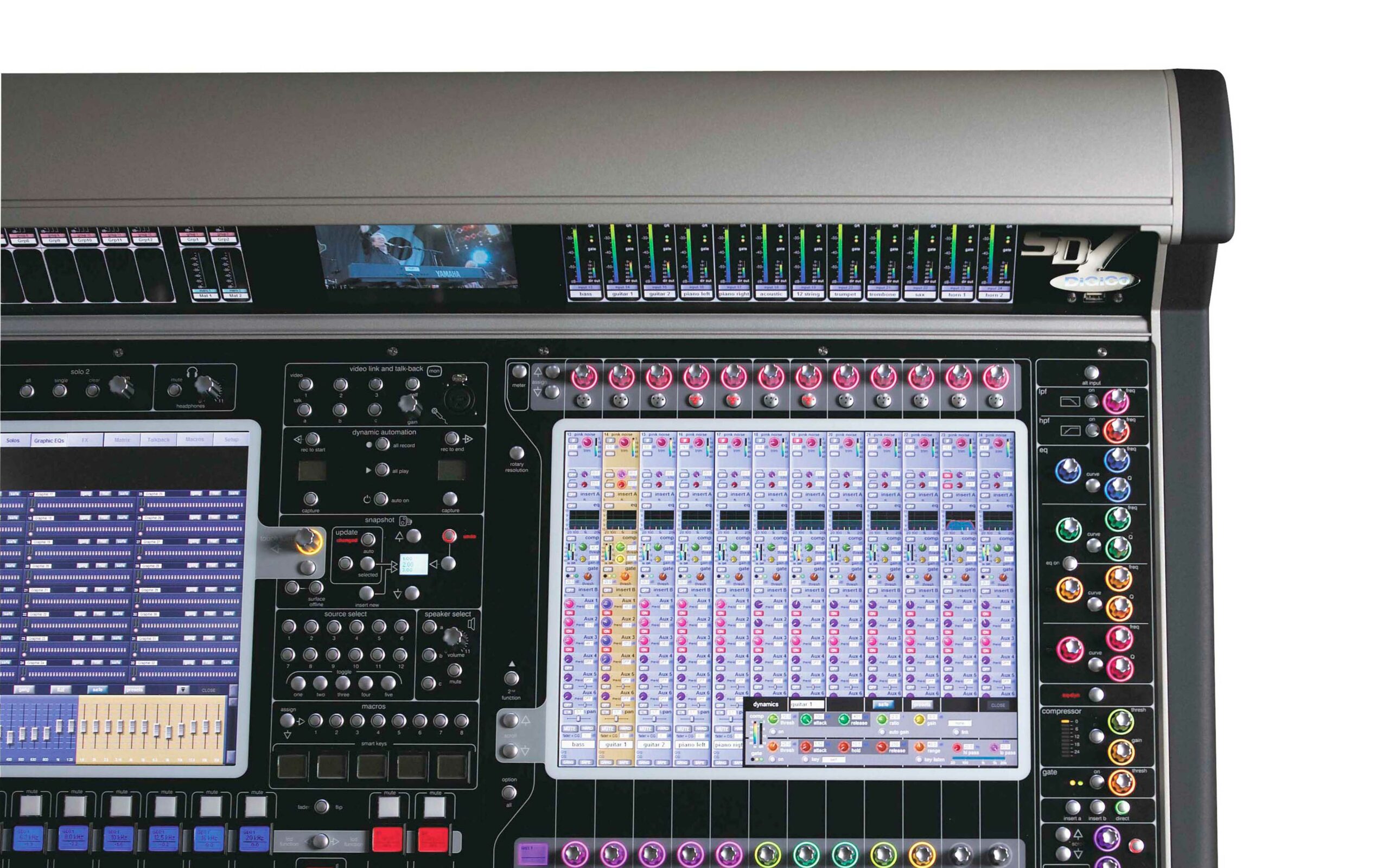

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels
- DiGiCo SD7 Offline SoftwareÉditeur/simulateur hors-ligne permettant de préparer et sauvegarder les sessions de la SD7 sur PC avant l'exploitation.
- Firmware SD7 (Stealth Core / Core 2)Mises à jour firmware de la plateforme Stealth, dont l'évolution Stealth Core 2 apportant davantage de puissance de traitement.
Autres captures
Accessoires
Stagebox / rack

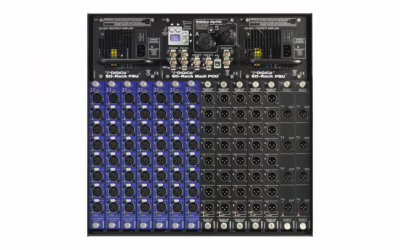

- DiGiCo SD-Rack
Stagebox principal des consoles SD, préamplis analogiques déportés sur Optocore/fibre.
- SD-MiNi Rack / SD-Nano Rack
Stageboxes compacts de la gamme SD pour configurations plus légères.
Carte d'entrée / sortie
- Cartes DMI (Waves SoundGrid, Dante, MADI)
Cartes d'interface optionnelles ajoutant réseaux et intégration plugins (Waves SoundGrid, Dante).
Flight case
- Flightcase SD7
Flightcase de transport dédié (env. 1 600 x 600 x 1 240 mm, ~245 kg avec la console).
Documents
Éditorial & artistes
Notre avis
Historique & conception
La SD7 marque en 2008 le sommet de la gamme SD de DiGiCo. Elle inaugure à grande échelle le moteur Stealth Digital Processing, exploitant des composants Super FPGA épaulés de DSP TigerSHARC, avec une architecture à double moteur pour la redondance. Elle traite 253 canaux d'entrée, 128 bus aux/sous-groupes, une matrice 32 x 32, 36 groupes de contrôle, 48 effets stéréo et 32 EQ graphiques 32 bandes, indifféremment à 48 ou 96 kHz.
La surface de travail est organisée autour de trois écrans tactiles 15" surmontant chacun un banc de 12 faders, complétés par 16 faders assignables au centre, soit 52 faders motorisés 100 mm. Les E/S locales (12 entrées et 12 sorties analogiques, 12 AES) sont complétées par quatre ports MADI redondants par moteur et une boucle Optocore, permettant de déporter les préamplis dans des SD-Racks distants sur fibre optique — jusqu'à près de 1 400 connexions I/O sur une seule boucle.
Pensée pour la fiabilité en exploitation critique, la SD7 mise sur la redondance à tous les étages : double moteur amovible, alimentations remplaçables à chaud, MADI et Optocore doublés. Compatible avec l'écosystème Waves (SoundGrid) et le Dante via cartes d'extension, elle s'intègre à toutes les infrastructures de tournée.
Amiral historique de la marque, la SD7 a ensuite été prolongée et modernisée par la gamme Quantum (Quantum7), qui reprend la même ergonomie en changeant de plateforme FPGA.
- James Gordon — Managing Director / dirigeant DiGiCo (gamme SD)
Utilisateurs célèbres
- U2 (360° Tour, Joe O'Herlihy)
L'ingénieur façade historique de U2, Joe O'Herlihy, retient la SD7 pour le 360° Tour, avec une console à la façade et deux aux retours pour The Edge et Bono. À confirmer sur source primaire dédiée.
- Coldplay (Dan Green, FOH)
L'ingénieur façade Dan Green mixe Coldplay sur SD7 depuis la tournée Viva la Vida (2011), puis sur les tournées suivantes (Head Full of Dreams, Music of the Spheres), la SD7 étant décrite comme la seule console retenue pour le groupe.
- Pink (Beautiful Trauma World Tour)
Des consoles DiGiCo SD7 gèrent plus de 120 canaux à la façade et aux retours sur le Beautiful Trauma World Tour.
