Dès qu’un studio aligne plusieurs machines numériques, une question revient : qui donne le tempo ? En audio numérique, ce tempo n’a rien de musical. C’est une cadence d’échantillonnage, et elle doit être d’une régularité horlogère. Le word clock, le jitter et l’horloge maître tournent tous autour de cette idée. On les entoure de beaucoup de folklore ; démêlons ce qui relève de la physique et ce qui relève du mythe.
Pourquoi le numérique a besoin d’une horloge
Un convertisseur analogique-numérique mesure la tension du signal à intervalles fixes : 44 100 fois par seconde en 44,1 kHz, 48 000 fois en 48 kHz, et ainsi de suite. Chaque mesure est un échantillon. Pour que la forme d’onde soit reconstruite fidèlement, ces mesures doivent être prises à des instants parfaitement réguliers. C’est l’horloge qui bat cette mesure : un signal de référence qui dit « maintenant, prends un échantillon », des dizaines de milliers de fois par seconde.
Tant qu’un appareil travaille seul, il se contente de sa propre horloge interne et tout va bien. Le problème naît quand on relie plusieurs appareils numériques — une interface, une console numérique, un convertisseur, un enregistreur — par de l’AES/EBU, de l’ADAT, du S/PDIF ou du MADI. Chacun a sa propre horloge, et deux horloges ne battent jamais exactement à la même vitesse. Sans référence commune, les échantillons de l’un glissent par rapport à ceux de l’autre : on entend des clics, des craquements périodiques, voire des décrochages francs. La règle est simple et sans exception : dans une chaîne numérique, une seule horloge fait référence, toutes les autres s’y asservissent.
Le word clock : un signal de synchronisation à part
Il existe deux manières de partager cette référence. La première est implicite : les liaisons comme l’AES/EBU ou l’ADAT transportent l’horloge dans le flux audio ; l’appareil récepteur la récupère et se cale dessus. La seconde est explicite : le word clock, un signal carré distribué séparément, généralement sur connecteur BNC et câble coaxial 75 ohms. Il ne transporte aucun audio, uniquement le battement — un top à la fréquence d’échantillonnage.

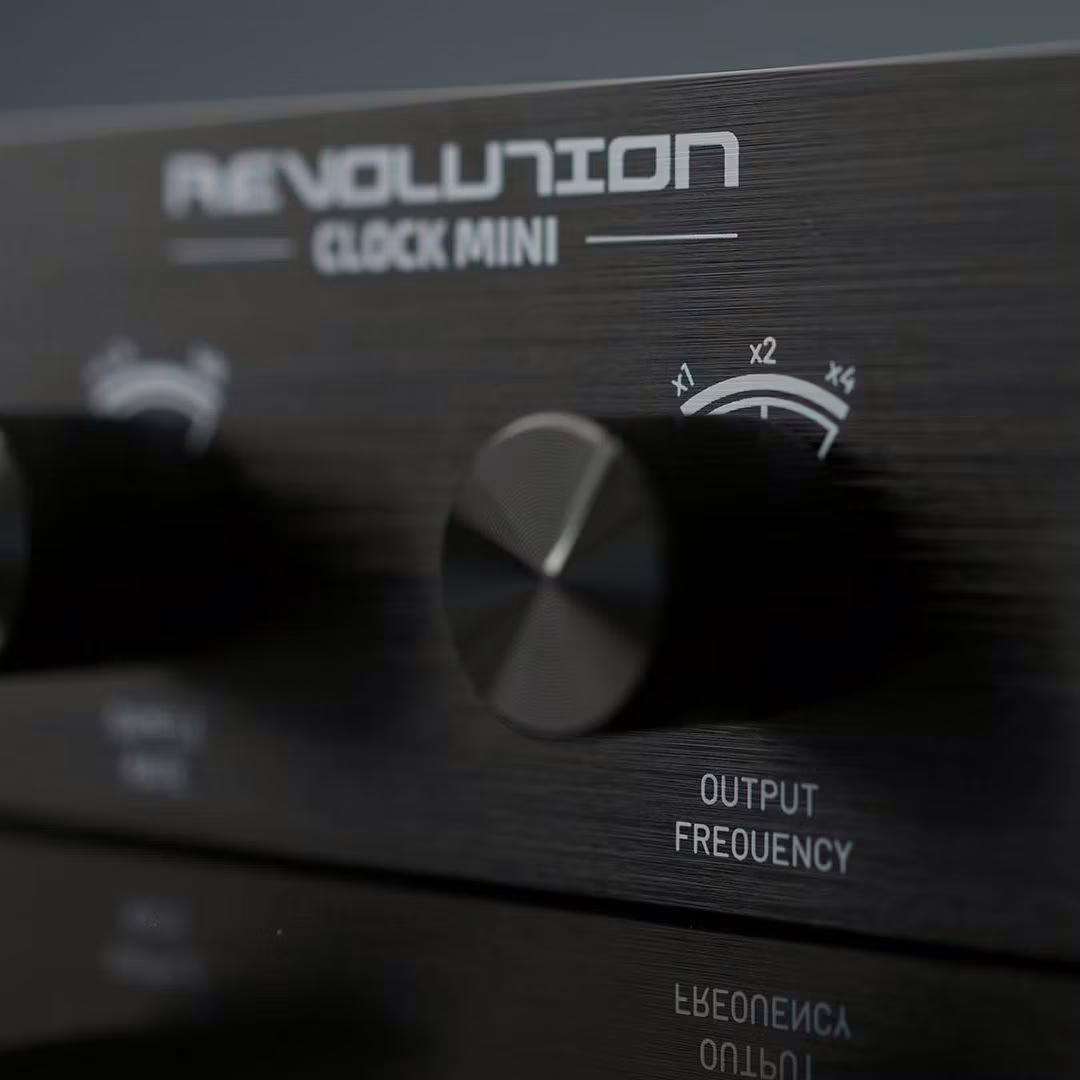

Dans les deux cas, la logique est maître/esclave. On désigne un appareil comme maître : il utilise son horloge interne et, éventuellement, la diffuse par sa sortie word clock. Les autres passent en mode externe (« Word Clock » ou « External ») et se synchronisent sur ce top. Le mot d’ordre : un seul maître, jamais deux, et des fréquences d’échantillonnage identiques partout. C’est exactement le rôle d’un boîtier comme le Black Lion Audio Revolution Clock Mini : fournir une référence unique à tout un rack de convertisseurs.
Le jitter : là où l’horloge s’entend vraiment
Une horloge parfaite placerait chaque top à intervalle rigoureusement égal. Une horloge réelle tremble un peu : les tops arrivent avec de minuscules avances et retards. Ces variations d’instant, mesurées en picosecondes, portent un nom : le jitter (gigue). Elles viennent d’une conception médiocre, d’une boucle à verrouillage de phase (PLL) bas de gamme, de réflexions dans un câble mal terminé ou de problèmes de masse.
Point capital, souvent mal compris : le jitter ne s’entend que là où l’on convertit, à l’entrée du convertisseur analogique-numérique et à la sortie du numérique-analogique. À cet instant précis, un top qui arrive trop tôt ou trop tard décale l’échantillon dans le temps ; le résultat est une modulation du signal qui se traduit par des raies parasites et un plancher de bruit légèrement relevé, une sorte de flou. En revanche, quand un appareil ne fait que transmettre des données numériques à un autre, le jitter du transport n’a pas d’incidence sonore : le récepteur ré-horloge les données. Ce qui compte, ce n’est donc pas l’horloge « quelque part » dans la chaîne, mais celle qui gouverne le convertisseur au moment où l’analogique devient numérique, et l’inverse.
Faut-il une horloge maître externe ?
C’est le sujet qui fâche. L’argument commercial dit qu’une horloge externe à très faible jitter améliore le son de n’importe quel convertisseur. La réalité est plus nuancée. Un convertisseur moderne de qualité embarque déjà une excellente horloge interne, souvent mieux optimisée pour son propre circuit que n’importe quelle référence venue de l’extérieur. Lui imposer une horloge externe l’oblige à passer par sa PLL pour se recaler — et si cette PLL est moyenne, on peut ajouter du jitter au lieu d’en retirer.
La vraie valeur d’une horloge maître n’est donc pas cosmétique, elle est logistique : synchroniser proprement plusieurs appareils autour d’une référence commune, dans un studio qui aligne de nombreux convertisseurs, une console numérique et des périphériques. Là, une distribution en étoile depuis une bonne horloge évite les cascades d’asservissement et les décrochages. Sur une interface unique, en revanche, laissez-la sur son horloge interne : c’est presque toujours le réglage le plus sûr.
Le cas de la référence 10 MHz
Le haut de gamme propose d’aller plus loin : alimenter l’horloge maître avec une référence externe à 10 MHz, parfois issue d’un oscillateur au rubidium. L’idée est de stabiliser encore l’horloge pour abaisser son jitter. Sur le papier, c’est cohérent ; à l’oreille, sur du matériel déjà excellent, les écarts relèvent souvent de la mesure plus que de l’écoute. À réserver aux installations qui en ont un besoin technique réel, pas comme baguette magique.
Régler son horloge sans se tromper
La marche à suivre tient en quelques gestes, et la plupart des ennuis viennent de leur oubli :
- Choisissez un seul maître et passez tous les autres appareils en horloge externe.
- Vérifiez que la fréquence d’échantillonnage est identique partout — un 48 kHz face à un 44,1 kHz ne se verrouillera jamais.
- Contrôlez les témoins de verrouillage (« Lock », « Sync ») : un voyant qui clignote signale un défaut de synchronisation.
- Terminez la ligne word clock en 75 ohms sur le dernier maillon d’une chaîne, ou préférez une distribution en étoile pour éviter les réflexions.
- Reliez d’abord le word clock, mettez sous tension, laissez le système se verrouiller, puis lancez l’audio.
Ces réflexes rejoignent la bonne gestion des niveaux et de la structure de gain en numérique : rien de spectaculaire, mais la base d’une chaîne qui ne trahit jamais. Une interface récente comme l’Arturia AudioFuse Studio Rev2 gère d’ailleurs ces réglages depuis son logiciel de contrôle.
Et sur les réseaux audio-sur-IP ?
Le word clock en BNC appartient au monde des liaisons point à point. Sur un réseau audio-sur-IP comme Dante, AES67 ou ST 2110, la synchronisation passe par le protocole PTP (IEEE 1588) : une horloge « leader » est élue sur le réseau, et tous les équipements s’y alignent à la microseconde, sans câble de synchro dédié. Le principe maître/esclave n’a pas disparu, il a simplement migré dans le réseau — avec, en prime, la redondance et le déterminisme qui manquaient au bon vieux BNC.
Mon avis
Le word clock souffre d’une réputation exagérée dans les deux sens : ni gadget inutile, ni potion magique. Le bon réflexe est de raisonner par la conversion, seul endroit où le jitter s’entend. Sur une interface seule, son horloge interne suffit et fait souvent mieux qu’une référence externe mal exploitée. Dès qu’on aligne plusieurs convertisseurs, en revanche, une horloge maître propre distribuée en étoile devient un vrai confort : plus de décrochages, un système qui verrouille du premier coup. Gardez votre budget pour ce qui s’entend d’abord — les convertisseurs eux-mêmes — et voyez l’horloge externe comme un outil de synchronisation, pas comme un embellisseur de son.
