Trente-six voies, huit bus, un EQ paramétrique 4 bandes partout et surtout une construction modulaire qui laisse choisir ses cartes d'E/S (analogique, ADAT, TDIF, AES/EBU) : la TM-D4000 mettait une vraie numérique automatisée 24 bits dans les studios de projet de la fin des années 90. Seize faders motorisés à couches, un grand écran et une automation dynamique en font une compagne de mixage complète.

Technique

Spécifications

Entrées / Sorties

Entrées totales	36

Traitement

Bus de mix	8
Départs auxiliaires	6
Fréquence d'échantillonnage max	48 kHz
Résolution	24 bits
Voies	36 canaux (jusqu'à 32 entrées), 8 bus de sortie, 6 départs auxiliaires, 2 retours stéréo et master stéréo
Égaliseur	Égaliseur paramétrique 4 bandes entièrement réglable par voie
Conversion	Conversion A/N et N/A 24 bits, mixage jusqu'à la sortie stéréo finale
Modularité et extension	Construction modulaire : cartes d'entrées/sorties analogiques, ADAT, TDIF et AES/EBU au choix

Surface

Faders physiques	17
Faders motorisés	Oui
Écrans	1
Écran tactile	Non
Faders	16 faders de voie motorisés à course longue, organisés en couches, + faders master ; automation dynamique de tous les masters
Automation	Automation dynamique et snapshots ; logiciel d'automation sur ordinateur via MIDI

Enregistrement

Enregistrement intégré	Non

Réseau

Réseau & protocoles	ADAT / AES/EBU
Alimentation redondante	Non
Réseau redondant	Non

Tranche & détails

Tascam TM-D4000 - Tranche — Tascam TM-D4000, section des faders vue de dessus (dessin constructeur) : 16 tranches à fader motorisé 100 mm avec touches REC, SEL, SOLO, CUT et témoins d'automation, couches 1-16 et 17-32 avec bus et AUX, entrées ST IN 1 et 2 et fader STEREO OUT - TASCAM TM-D4000 Technical Documentation, © TEAC Corporation

Logiciels

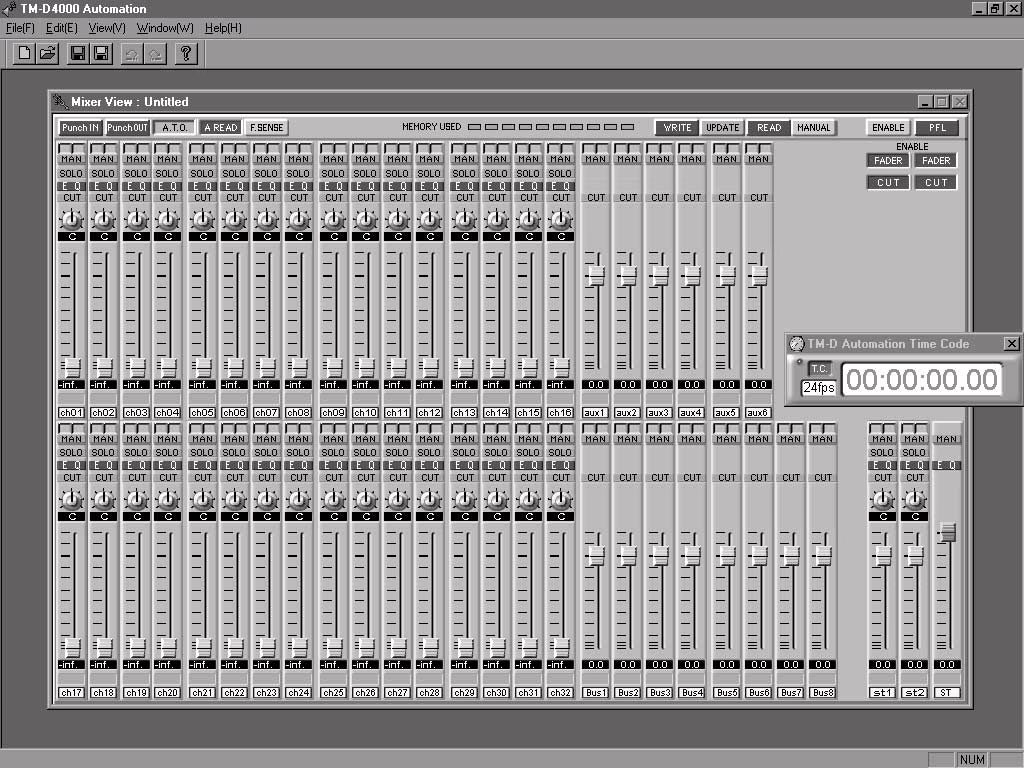

TM-D4000 Dynamic Automation
Éditeur offline Windows
Logiciel d'automation dynamique sur ordinateur, relié à la console en MIDI (vues mixeur, écriture/lecture d'automation).
Télécharger

Autres captures

Écran de la TM-D4000, DYNAMICS CH7&8 : courbe du compresseur/limiteur, seuil, ratio, attaque, release et gain de sortie - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, AUX1 CH1-16 : niveaux de départ AUX 1 des voies 1 à 16 avec réglage pré/post - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, AUX1&2 : départs AUX 1 et 2 liés en stéréo, niveau et pan par voie - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, PAN/BAL CH1-16 : panoramique et balance des voies 1 à 16 et des entrées stéréo - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, PAD/Φ CH1-16 : atténuation numérique et inversion de phase par voie - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, ASSIGN : matrice d'affectation des 32 voies aux bus 1 à 8, au stéréo et aux sorties directes, avec activation EQ et DYN - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, ST-LINK : couplage stéréo des voies, des bus et des AUX - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, GROUPING : groupes de cut et groupes de faders, voies maîtres et esclaves - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, FADER POSITION, onglet INPUT : position et état CUT des faders des voies d'entrée 1 à 32, des ST-IN et de la sortie stéréo - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, DELAY : retard des bus 1 à 8 en millisecondes ou en échantillons - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, DIGITAL I/O, onglet I/O SETUP : choix des sources d'entrée et format de la sortie stéréo - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, DIGITAL I/O, onglet CLOCK : horloge maître, fréquence d'échantillonnage et polarité word clock - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, DIGITAL I/O, Clock Check Results : état de l'horloge sur chaque source numérique - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, DIGITAL I/O, onglet CASCADE : mise en cascade de plusieurs consoles, bus et AUX partagés - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, OPTION, onglet SETUP : affichage du locate, timecode, préférences, oscillateur et vumètres - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, OPTION, onglet SOLO : solo PFL ou in-place et niveau PFL - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, OPTION, onglet SURROUND : modes stéréo, 2+2, 3+1 et 5.1 et affectation des bus - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, SURROUND CH9 et CH10 : panoramique surround L-R et F-R, divergence et niveau sub - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, EFFECT : réverbération interne, type de salle, temps, pré-délai et diffusion - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, EFFECT LIB : bibliothèque d'effets avec rappel, stockage et nommage - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, SNAPSHOT LIB : bibliothèque de snapshots de mixage - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, EQ LIBRARY CH16 : bibliothèque d'égaliseurs - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, DYNAMICS LIB CH16 : bibliothèque de réglages de dynamique - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, MIDI&MC SETUP, onglet BULK : dump MIDI des snapshots, bibliothèques et réglages - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, MIDI&MC SETUP, onglet MACHINE CTRL : liste des machines pilotées et appareils compatibles - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, MC Transport Maps : affectation du transport aux machines pilotées - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, MIDI&MC SETUP, onglet SETUP : options MIDI, table de program change et machine control - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, Locate Memories : dix points de localisation en timecode - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, EXTERNAL CTRL, page MIDI CONTROLLERS : encodeurs affectés à des contrôleurs MIDI - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, EXTERNAL CTRL, page MIDI FADERS : faders utilisés comme contrôleurs MIDI - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, Fenêtre TM-D4000 Firmware Version : versions Panel, Main et Remote - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Écran de la TM-D4000, AUTOMATION SETUP : vitesse de communication, synchro timecode, auto punch et mode des faders - TASCAM TM-D4000 Owner's Manual, © TEAC Corporation

Logiciel TM-D4000 Automation sous Windows, fenêtre EQ View : courbe et réglages de l'EQ 4 bandes de la voie 8 - TASCAM TM-D4000 Technical Documentation, © TEAC Corporation

Logiciel TM-D4000 Automation sous Windows : panneau des départs AUX 1 à 6 des voies 17 à 21 - TASCAM TM-D4000 Technical Documentation, © TEAC Corporation
