Description
Technique
Spécifications
Entrées / Sorties
| Entrées / sorties | MADI (fibre optique), Dante (AoIP), AES/EBU, analogique |
|---|
Traitement
| Architecture | Double bus TDM (bus d'entrée + bus de sortie) |
|---|---|
| Voies | Routage / mixage de plus de 1024 canaux simultanés par châssis |
| Modularité et extension | Jusqu'à 5120 × 5120 points via matrice AEQ HSCS |
| Moteur de traitement | Cartes DSP enfichables pour capacité de traitement additionnelle |
Surface
| Écran tactile | Non |
|---|
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | MADI / Dante / AES/EBU |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
| Réseau audio | Jusqu'à 16 circuits MADI par châssis (16 × 64 = 1024 canaux), cartes BC2211/BC2212 |
Autres
| Usages | Routeur-mixeur d'infrastructure ; moteur du système de commentaire OLYMPIA d'AEQ |
|---|---|
| À vérifier | Fréquence d'échantillonnage max, profondeur de bits et année d'introduction exacte non confirmées sur source primaire |
Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Schémas
Tournez le téléphone en mode paysage pour mieux voir le schéma.
Logiciels

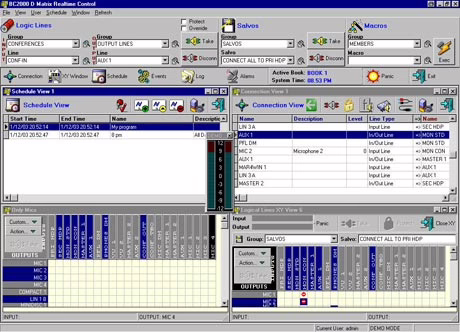

BC 2000 RTC (Real Time Control)TéléchargerLogiciel AEQ de contrôle en temps réel du routeur BC2000D, exécuté sur des ordinateurs clients du réseau de contrôle : lignes logiques, salvos, macros, programmation horaire et matrices XY. Il cohabite avec les panneaux XY dédiés NCB 100 et AEQ l'adaptait aux besoins de chaque installation.
Accessoires
Carte d'entrée / sortie
- Carte MADI BC2211 / BC2212
Carte d'accès MADI (jusqu'à 16 circuits, 64 canaux chacun).
- Carte HSAL BC2213 (1024 canaux)
Carte d'interconnexion haut débit 1024 canaux entre châssis.
Autre
- Matrice AEQ HSCS
Matrice d'interconnexion de sous-systèmes BC2000D (jusqu'à 5120 × 5120).
Documents
Éditorial & artistes
Notre avis
Historique & conception
Le AEQ BC2000D est un routeur-mixeur audionumérique d'infrastructure conçu par le fabricant espagnol AEQ (Aplicaciones Electrónicas Quasar) pour les grands centres de production radio et télévision. Son architecture repose sur un double bus TDM (un bus d'entrée et un bus de sortie) logé dans le châssis BC2000D, capable de router, mixer et distribuer plus de 1024 canaux audio simultanément. Des cartes DSP enfichables ajoutent de la capacité de traitement.

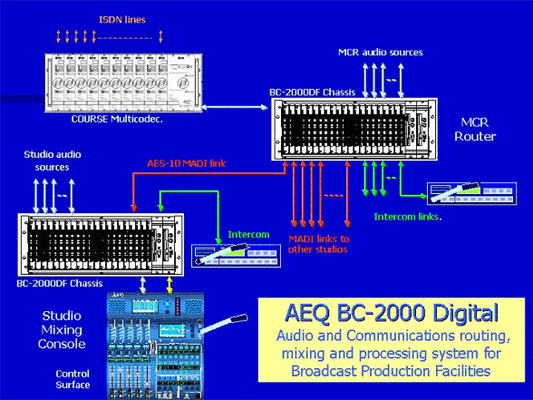

La connectique s'appuie sur des accès TDM synchrones : jusqu'à 16 circuits MADI par châssis (16 × 64 = 1024 canaux) via les cartes BC2211/BC2212, ou 1024 canaux sur une carte HSAL BC2213. Plusieurs sous-systèmes de 1024 canaux s'interconnectent au moyen de la matrice AEQ HSCS pour bâtir des ensembles atteignant 5120 × 5120 points de croisement. L'interconnexion avec les studios et le routeur central se fait par fibre optique MADI, avec extension possible en Dante (AoIP).
Le BC2000D constitue également le cœur et le moteur du système de commentaire sportif OLYMPIA d'AEQ, déployé par de nombreux diffuseurs détenteurs de droits sur les plus grands événements sportifs. Sources : Audinate/Dante, Panorama Audiovisual (RTS), brochure OLYMPIA (AEQ).
Utilisateurs célèbres
- Diffuseurs des grands événements sportifs
Système de commentaire sportif OLYMPIA d'AEQ, basé sur le routeur BC2000D (TITAN) Diffuseurs cités : NBC, BBC, NHK, UER, ARD/ZDF…
- RTS (Radiodiffusion Télévision Sénégalaise)

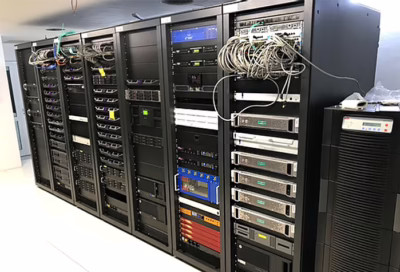

Routeur BC2000D au cœur de la nouvelle infrastructure des studios radio (avec consoles Grand Forum IP)
