Ramsa WR-DA7
Console numérique 32 voies compacte de Panasonic
Prix public au lancement 4 111 GBP tarif 1998
Description
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 32 |
|---|---|
| Entrées micro | 8 |
| Entrées ligne | 8 |

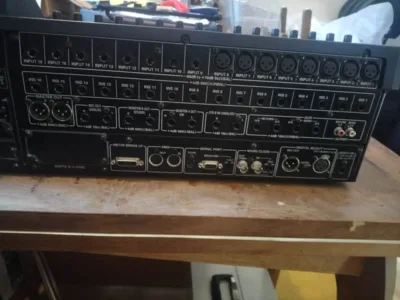

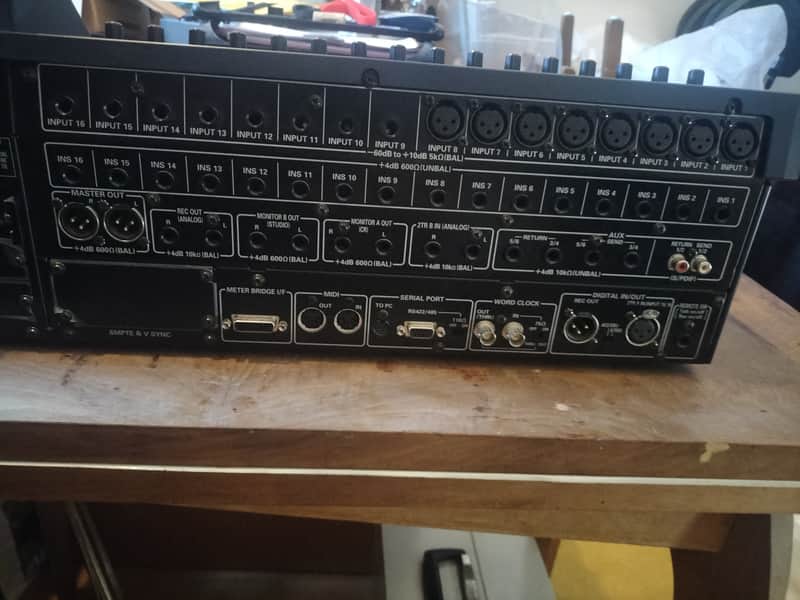

| Entrées | 16 entrées analogiques intégrées : 8 XLR symétriques avec alimentation fantôme commutable, 8 entrées jack TRS |
| Cartes d'extension | 3 slots d’extension : cartes ADAT, TDIF-1, AES-EBU/S-PDIF, E/S analogique, carte Tandem pour chaîner deux DA7 |
Traitement
| Bus de mix | 8 |
|---|---|
| Départs auxiliaires | 6 |
| Fréquence d'échantillonnage max | 48 kHz |
| Résolution | 24 bits |
| Résolution de traitement | 32 bits |
| Voies | 32 entrées + 6 retours aux = 38 voies, 8 bus, 6 départs auxiliaires |
| Égaliseur | EQ paramétrique 4 bandes sur chaque voie et chaque bus (20 Hz–20 kHz, Q de 0,5 à 50) |
| Dynamique | Section dynamique par voie : compresseur, limiteur, gate, expandeur et delay |
| Conversion | Convertisseurs A/N et N/A 24 bits, plus de 110 dB de dynamique |
| Traitement par voie | Traitement interne 32 bits virgule fixe, plage dynamique de traitement 192 dB, latence < 2,5 ms |
| Performances audio | Plage dynamique meilleure que 110 dB ; DHT < 0,1 % à 1 kHz |
| Surround et immersif | Mixage surround 5.1 |
Surface
| Faders physiques | 16 |
|---|---|
| Faders motorisés | Oui |
| Couches de faders | 4 |
| Écrans | 1 |
| Écran tactile | Non |
| Automation | Automation dynamique et par snapshots de tous les paramètres (option logicielle d'automation) ; 200 mémoires de rappel |
| Faders | Faders motorisés 100 mm, surface assignable |

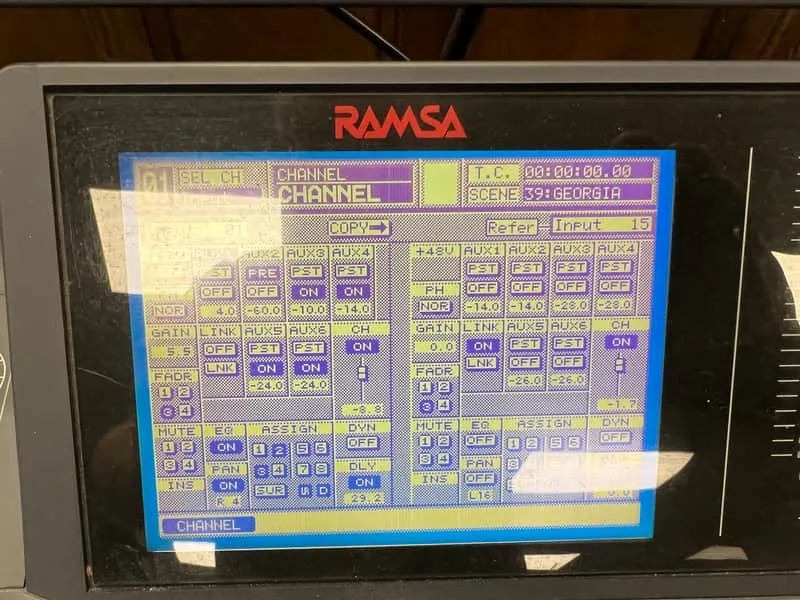

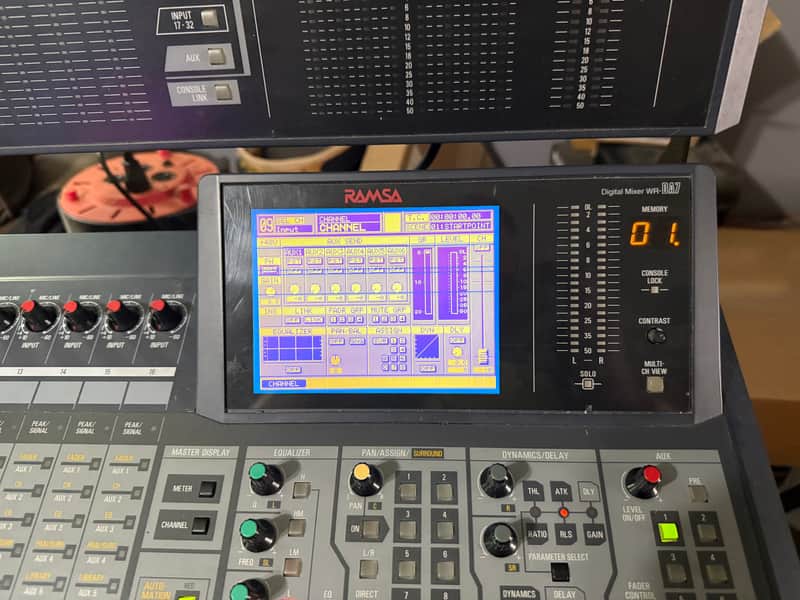

| Écrans — détail | Grand écran LCD rétroéclairé (angle supérieur droit) ; meterbridge optionnel |
| Télécommande et tablette | Pilotage à distance depuis PC ou Mac ; contrôle d'appareils MIDI via un layer de faders dédié |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | ADAT / AES/EBU |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
Physique
| Largeur | 698 mm |
|---|---|
| Profondeur | 550 mm |
| Hauteur | 244 mm |
| Poids | 23 kg |
Autres
| Fonctions broadcast | RS-422 / RS-485, time code SMPTE en option, cartes E/S ADAT et AES/EBU |
|---|
Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels
- WR-DA7 Automation SoftwareModule logiciel optionnel d'automation et d'édition pour la WR-DA7.
Autres captures
Accessoires

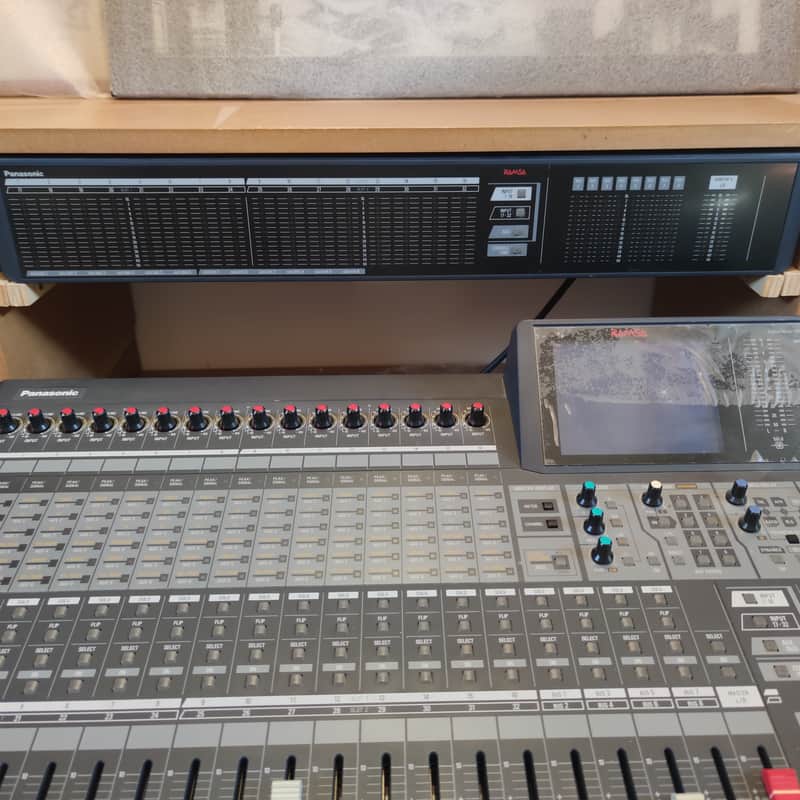

Meterbridge
- Meterbridge WR-DA7
Pont de bargraphes optionnel pour la WR-DA7.
Carte d'entrée / sortie
- Carte ADAT
Carte d’extension 8 canaux ADAT lightpipe.
- Cartes d'extension (ADAT / TDIF / AES-EBU / analogique)
Trois slots acceptent des cartes E/S numériques (ADAT, TDIF, AES-EBU) ou analogiques.
- Carte TDIF-1
Carte d’extension TDIF (D-Sub 25 points).
- Carte timecode
Carte optionnelle de synchronisation timecode avec machines et systèmes vidéo.
- Carte AES-EBU / S-PDIF
Carte d’extension numérique AES-EBU / S-PDIF.
- Carte E/S analogique
Carte d’extension analogique symétrique +4 dBu (D-Sub 25).
Éditorial & artistes
Notre avis
Historique & conception

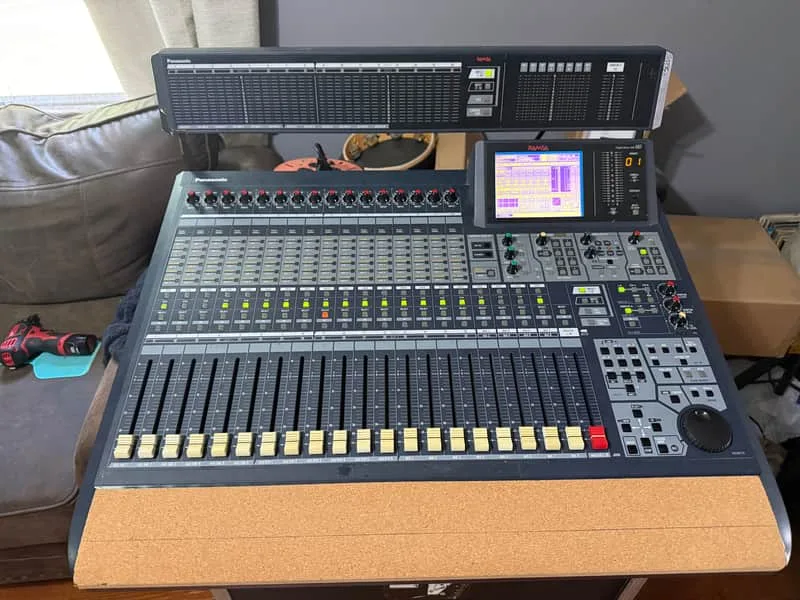

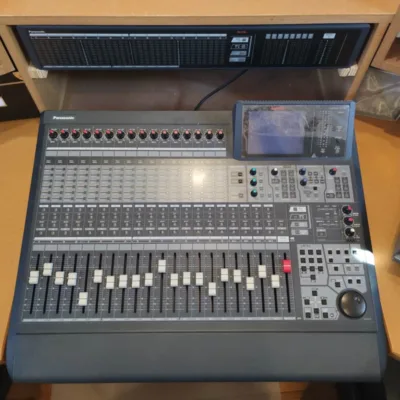

La Ramsa WR-DA7 est une console de mixage numérique 32 voies et 8 bus lancée par Panasonic en 1998. Elle combine 16 entrées analogiques intégrées (8 XLR symétriques avec alimentation fantôme et 8 entrées jack) et trois emplacements d'extension recevant des cartes ADAT, TDIF ou AES/EBU, pour un total pouvant atteindre 24 canaux numériques supplémentaires.
Chaque voie dispose d'un égaliseur paramétrique 4 bandes et d'une section dynamique complète (compresseur, limiteur, gate, expandeur, delay). Les convertisseurs 24 bits offrent plus de 110 dB de dynamique. La console propose 6 départs auxiliaires, une automation dynamique et par snapshots, seize faders motorisés, un afficheur intégré, le mixage surround 5.1 et le contrôle machine RS-422/RS-485. Compacte et polyvalente, elle a été largement adoptée en home-studio, en petite structure d'enregistrement et en post-production vidéo.
Utilisateurs célèbres
- Stadiamedia

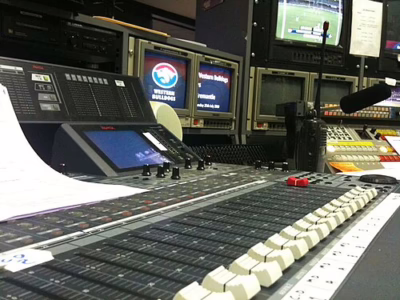

WR-DA7 installée en car-régie pour la captation de matchs AFL (Etihad Stadium, Melbourne)
