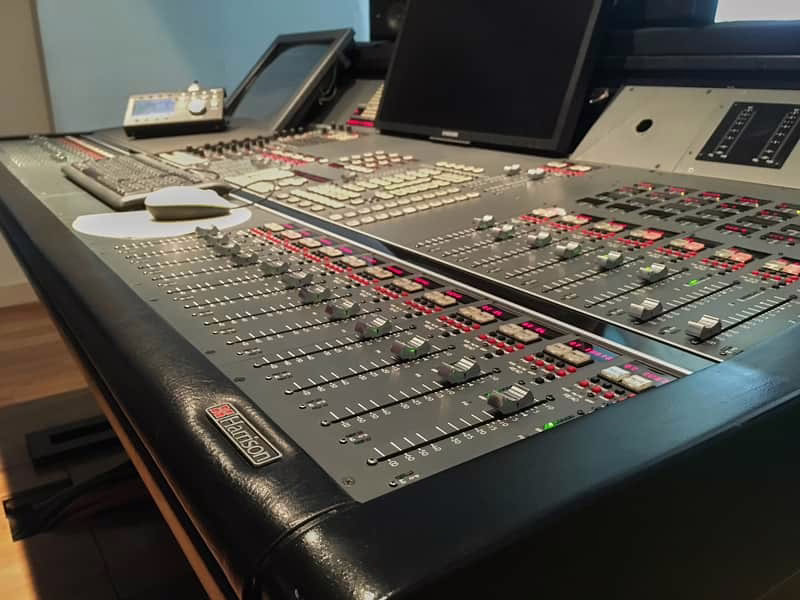

Harrison Series Twelve
La console analogique à commande numérique pour la post-production film et le broadcast
Description
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 60 |
|---|
Traitement
| Bus de mix | 24 |
|---|---|
| Départs auxiliaires | 8 |
| Moteur DSP | Chemin audio analogique + routeur numériquement commandé 256x256 ; upgrade X-Engine (2008) apporte les E/S numériques AES3 et un X-Router 336x336 avec option Hot Standby |
| Architecture | Surface de contrôle tout-numérique séparée des racks audio analogiques (jusqu'à plusieurs dizaines de mètres) ; le seul signal audio présent sur la surface est l'alimentation des VU-mètres. |
| Égaliseur | EQ 4 bandes paramétriques + filtres passe-haut et passe-bas par voie. |
| Dynamique | Gate/expander + compresseur par voie. |
| Moteur DSP — détail | Ordinateur de mixage bâti autour d'une machine Apple à bus NuBus · Ordinateur Macintosh à cartes NuBus servant de 'cerveau', interface à écran tactile, tournant sous Mac OS classique jusqu'à Mac OS 8. |
| Surround et immersif | Panoramique surround 5.1 assisté par un joystick motorisé breveté Harrison. |
| Traitement par voie | Par voie : expandeur/gate, compresseur, EQ paramétrique 4 bandes, paire de filtres |
| Modularité et extension | Conception modulaire : agencement configurable pour film, broadcast ou studio musique · Modularité complète : les valeurs 60 voies / 40 faders / 24 bus / 8 aux correspondent à une configuration film représentative documentée. Chaque installation est unique. |
| Routage et patch | Routeur analogique à commande numérique 256x256 (virtual patch bay piloté via l'écran tactile) ; X-Router 336x336 avec option Hot Standby à partir de l'upgrade X-Engine (2008). |
Surface
| Faders physiques | 40 |
|---|---|
| Faders motorisés | Oui |
| Couches de faders | 4 |
| Écrans | 1 |
| Écran tactile | Oui |
| Couches | Jusqu'à 4 couches de voies sur la surface (gabarit compact) ; écran tactile · Jusqu'à 4 couches (layers) de voies par tranche. |
| Automation | Automation dynamique totale de chaque fader et paramètre, pilotée au timecode fourni par la DAW. |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | AES/EBU |
|---|---|
| Alimentation redondante | Oui |
| Réseau redondant | Non |
Autres
| Année / dates | Introduction datée ~1994 (le backlog indiquait 1988, donnée corrigée) — à confirmer |
|---|

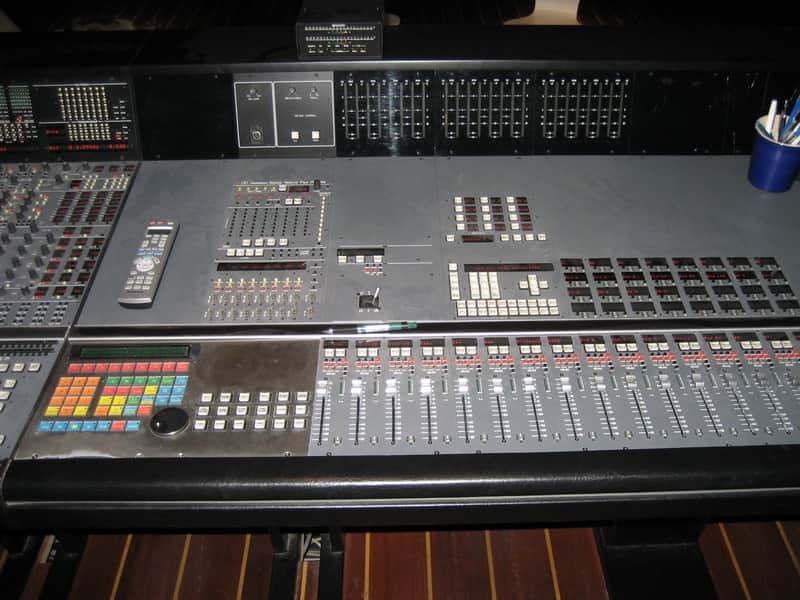

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels
Système d'automation embarqué Harrison (mix computer Macintosh NuBus)Logiciel embarqué de mixage et d'automation de la Series Twelve, exécuté sur un Macintosh à cartes NuBus servant de cerveau. Interface à écran tactile pour le patch virtuel et le rappel des configurations. Non distribué de façon autonome.
Autres captures
Accessoires
Autre
- Rack audio d'entrées
Rack déporté contenant les voies d'entrée analogiques, installé en salle technique.
- Ordinateur de mixage Macintosh NuBus
Macintosh à cartes NuBus pilotant l'automation et l'interface tactile.
Carte d'entrée / sortie
- Rack routeur 256x256
Rack du routeur analogique à commande numérique 256x256, cœur de routage du système.
- X-Engine (upgrade 2008)
Upgrade 2008 ajoutant E/S numériques AES3 et X-Router 336x336 avec option Hot Standby.
Surface / module
- Joystick surround motorisé
Joystick de panoramique surround motorisé breveté Harrison.
Éditorial & artistes
Notre avis
Historique & conception
La Series Twelve (1994) prolonge la philosophie 'digitally controlled analog' inaugurée par Harrison sur la SeriesTen (1985) : chemin audio purement analogique, tout le contrôle et le routage passent par le domaine numérique. Sa signature d'origine est une surface de contrôle tout-numérique déportée des racks audio, un routeur analogique 256x256 à commande numérique piloté via écran tactile, un ordinateur Macintosh à cartes NuBus servant de cerveau et une automation dynamique totale au timecode.
Côté traitement, chaque voie dispose d'une EQ 4 bandes paramétrique, de filtres HP/LP, d'un gate/expander et d'un compresseur. La console gère le 5.1 avec un joystick surround motorisé breveté Harrison. Sa modularité est complète : les chiffres 60 voies / 40 faders / 24 bus / 8 aux correspondent à une configuration film représentative, mais chaque installation est unique. En 2008, l'upgrade X-Engine ajoute des E/S numériques AES3 et un routeur X-Router 336x336 avec option Hot Standby redondant.
- Gary Thielman — Chef de projet Harrison sur la Series Twelve
Utilisateurs célèbres
- Universal Studios - BluWave
Deux Series Twelve installées dans la nouvelle installation BluWave d'Universal (post-production film) ; mentionnées en 2004 dans le parc de sept consoles Harrison du studio.
