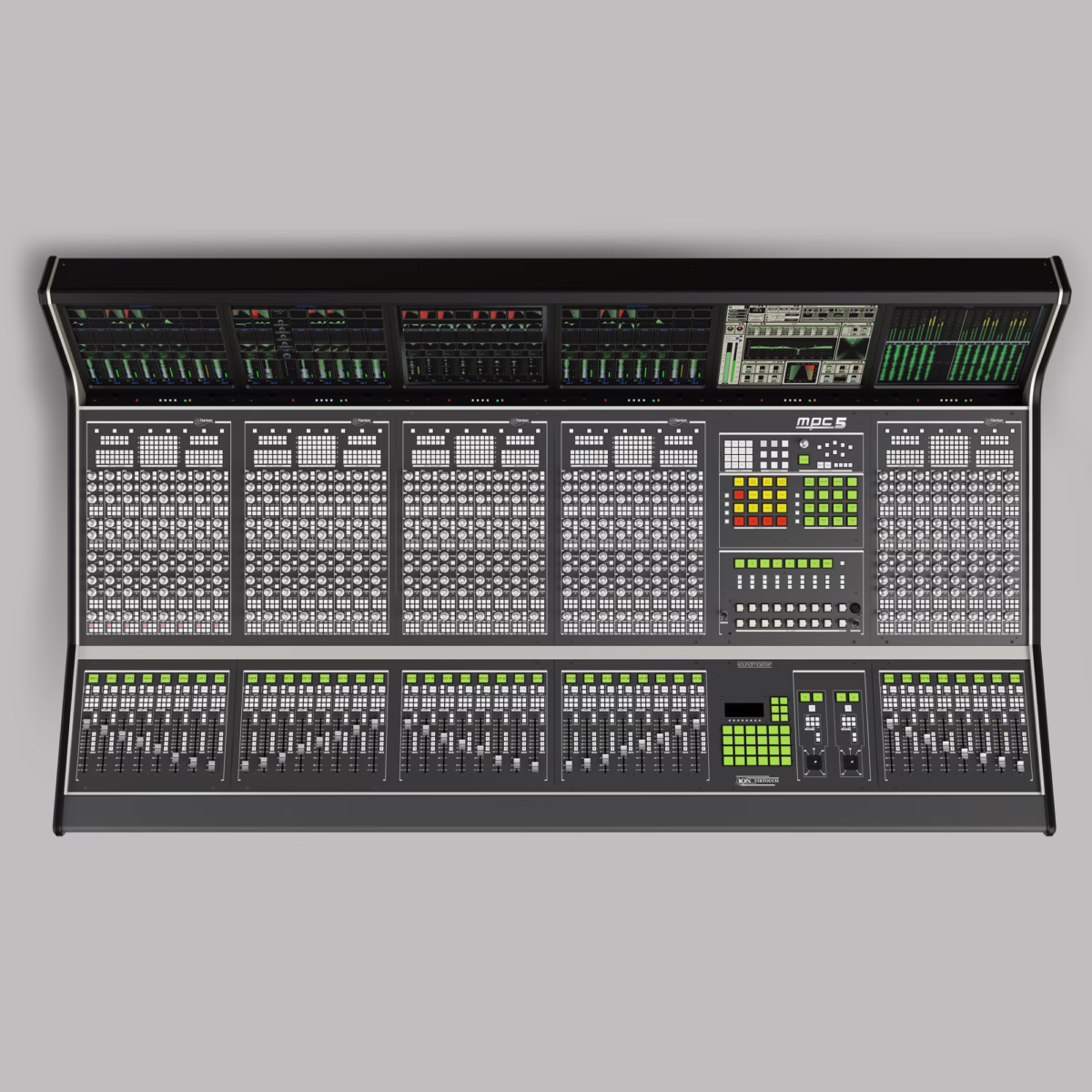

Harrison MPC
Motion Picture Console — la console de mixage cinéma numérique de Harrison (MPC4-D)
Description
Technique
Spécifications
Traitement
| Bus de mix | 176 |
|---|---|
| Moteur DSP | Harrison Xrange (Linux, Ethernet, 64-bit) |
| Résolution de traitement | 40 bits |
| Architecture | Surface de contrôle séparée des racks de traitement ; les racks vont en machine room. Les générations MPC/MPC2 sont analogiques à commande numérique ; MPC3-D, MPC4-D et MPC5 basculent en tout-numérique via la plateforme DSP Xrange (à vérifier au cas par cas selon la génération). |
| Voies | 384 voies de traitement (MPC4-D), chacune à 2 entrées (A/B), 8 bandes d'EQ et dynamique complète · Jusqu'à 384 canaux de traitement sur MPC4-D ; chaque canal dispose de 2 entrées, 8 bandes d'EQ, gate et compresseur. · jusqu'à 384 voies de traitement dans les plus grandes configurations (ex. Universal Dub Room 4) · Nombre de voies évolutif (illimité sur la génération MPC5) |
| Dynamique | 64 limiteurs de bus dédiés (32 limiteurs « look-ahead » par carte, chaînables en stéréo/5.1) |
| Moteur DSP — détail | moteur DSP Harrison Xrange 64 bits (génération MPC4-D) ; Xrange 96 kHz sur la génération MPC5 |
| Routage et patch | Routeur interne 2240 × 2240 · Xrouter intégré : routage grand format Dante et/ou MADI (MPC5) |
| Bus | 64 bus principaux + 16 aux (configuration typique) ; extensible à 96/152 bus selon la configuration. · jusqu'à 64 bus principaux et 16 auxiliaires (configurable), limiteur look-ahead sur chaque bus principal |
| Traitement par voie | par voie : 2 entrées, EQ 8 bandes, gate et compresseur · Traitement « Wide Pipe » 40 bits à virgule flottante de bout en bout |
| Panoramique | Panning 16-wide ; joysticks tactiles motorisés ; Object++ 3D et Dolby Atmos sur MPC5. · joysticks motorisés sensibles au toucher pour le panoramique surround (technologie brevetée) |
| Surround et immersif | Monitoring Dolby Atmos et routage d'objets avec joysticks de panoramique motorisés (MPC5) |
| Châssis | châssis en aluminium extrudé ; jusqu'à 8 panneaux de monitoring Pec/Direct |
| Résolution | fréquence d'échantillonnage jusqu'à 96 kHz (plateforme Xrange, génération MPC5) — génération MPC4-D à vérifier |
Surface
| Faders motorisés | Non |
|---|---|
| Écran tactile | Non |
| Faders | Châssis extensible, configuration multi-opérateurs possible. Installation Universal Dub Room 4 : plus de 30 pieds de long, décrite comme ayant 'plus de faders que n'importe quelle console au monde'. |

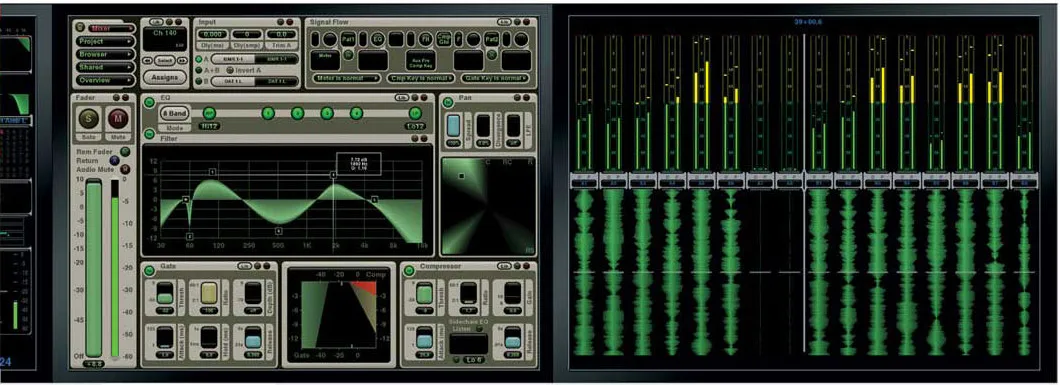

| Écrans | Afficheurs TFT au-dessus de chaque voie ; graphiques grand angle et mètres PreView (10 s de forme d'onde à venir + 10 s d'historique) · afficheurs de forme d'onde TFT (PreView/ESP) au-dessus de chaque voie |
| Automation | Plateforme d'automation IKIS multi-opérateur ; IKISdirect pour piloter Pro Tools et Pyramix depuis les faders |
| Multi-opérateur | surface multi-opérateurs (jusqu'à 3 mixeurs simultanés : dialogues, effets, musique) |
| Monitoring et ordres | Panneaux PEC/Direct multiples et évolutifs (56 typiques), entrées monitoring évolutives (160 typiques), système de monitoring film Harrison |
| Encodeurs | 7 boutons dual-concentric par tranche (MPC4-D). |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | AES/EBU |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
Physique
| Construction | Grand format châssis aluminium extrudé ; exemplaires de plus de 9 m de long (Universal Hitchcock Theater) |
|---|
Autres
| Usages | console de re-recording (mixage) pour la post-production cinéma, format très large · Console numérique grand format de re-recording pour le cinéma / post-production |
|---|---|
| Année / dates | Première MPC installée chez Sony Pictures (Hollywood) le 14 février 1992 |

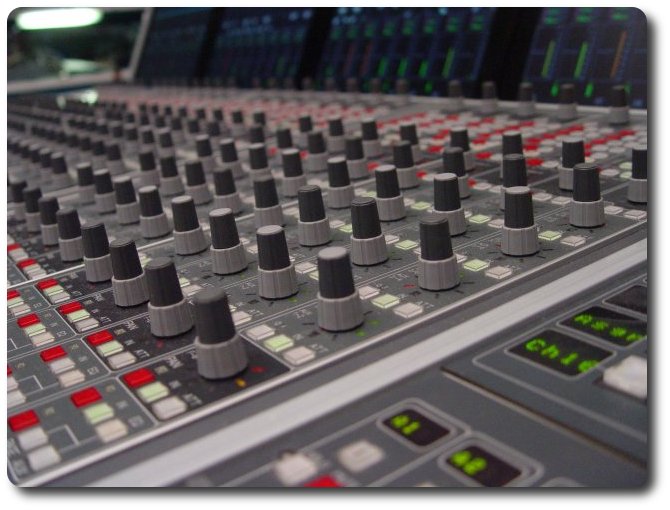

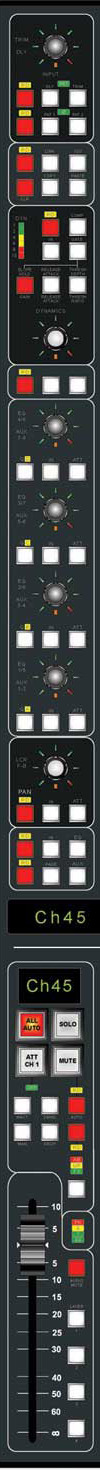

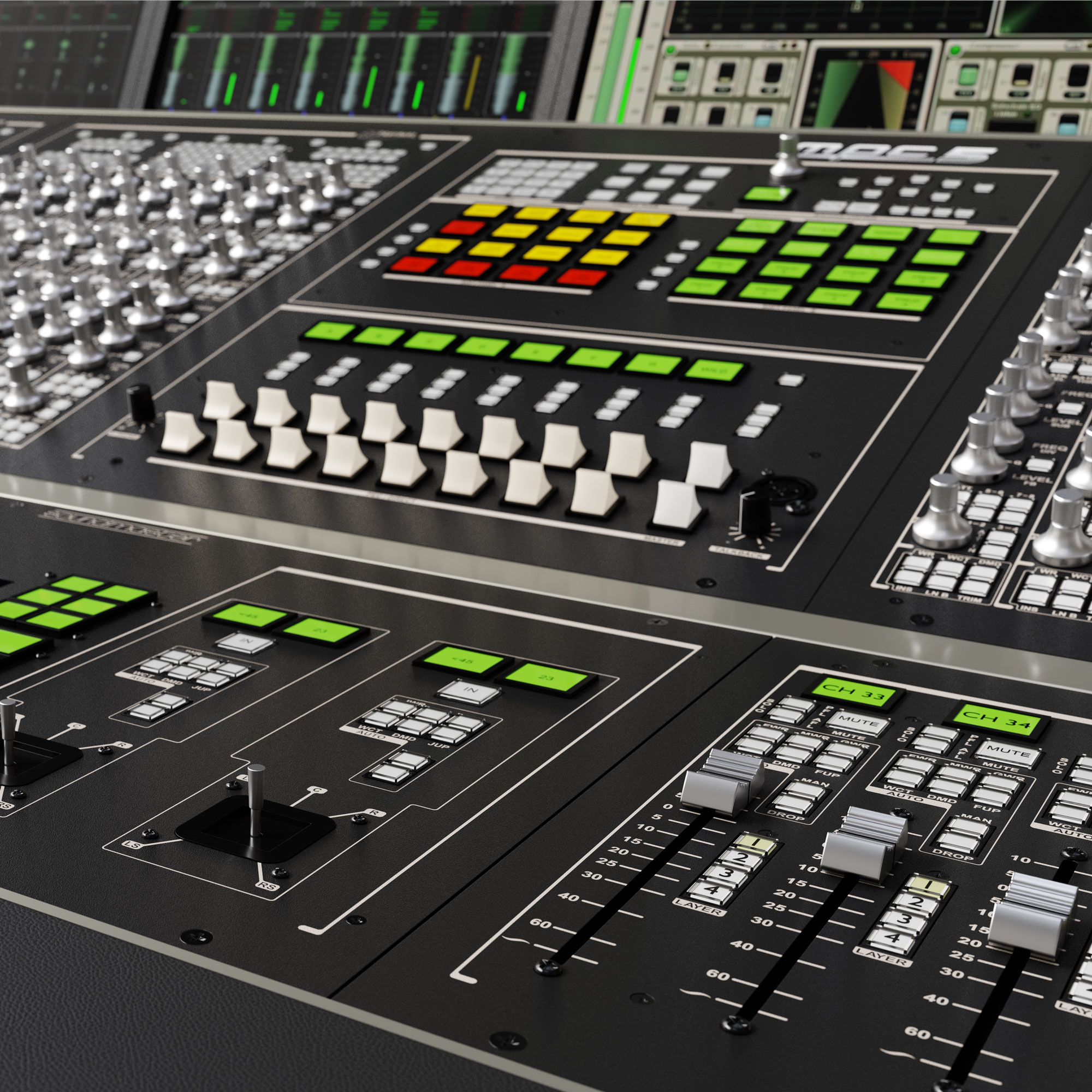

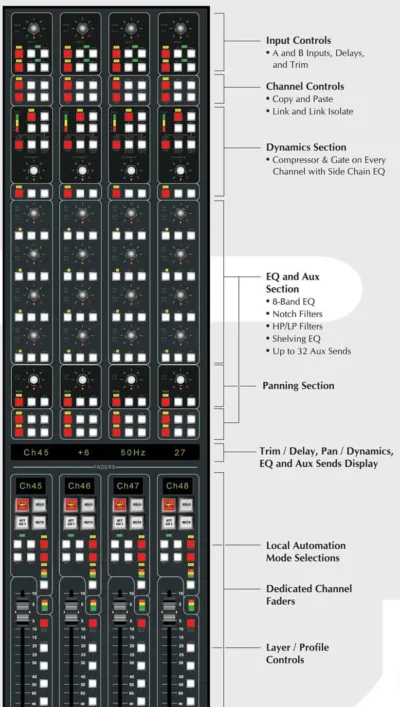

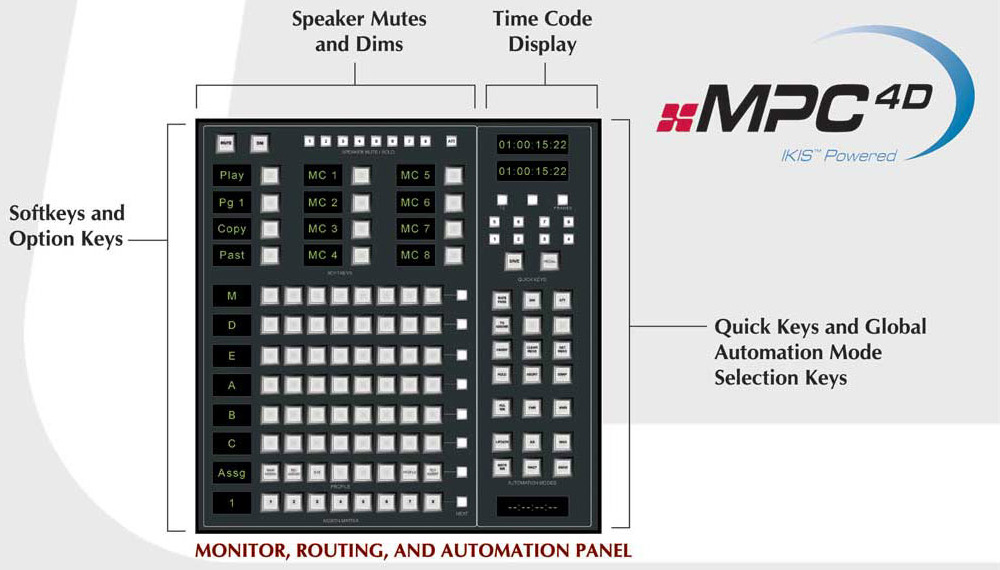

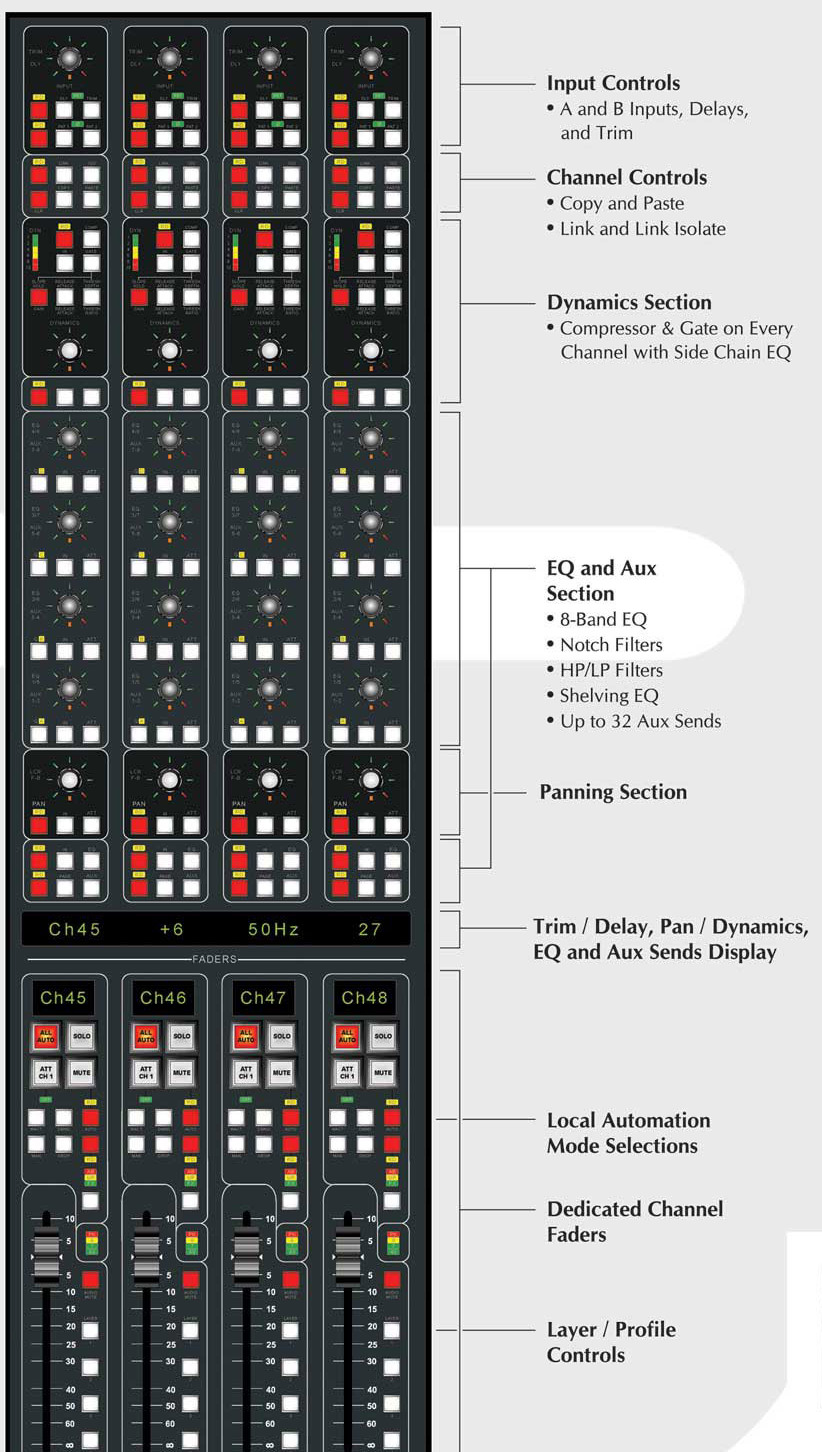

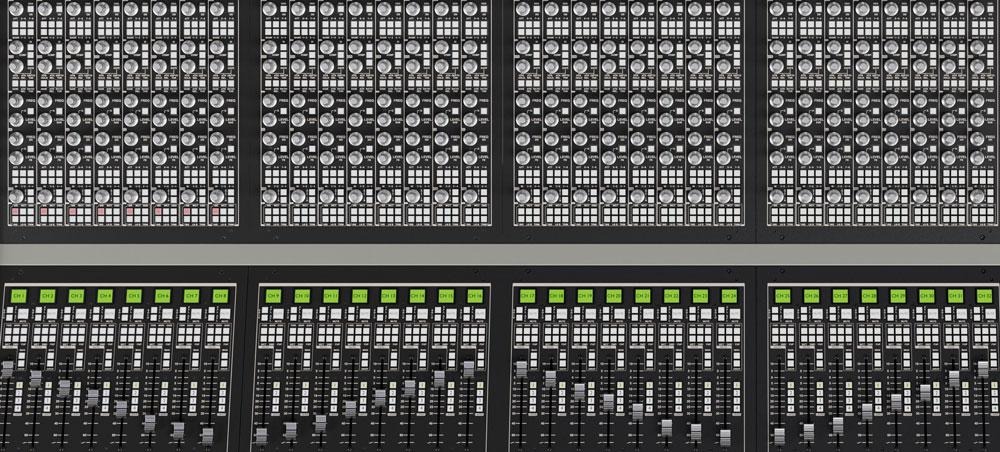

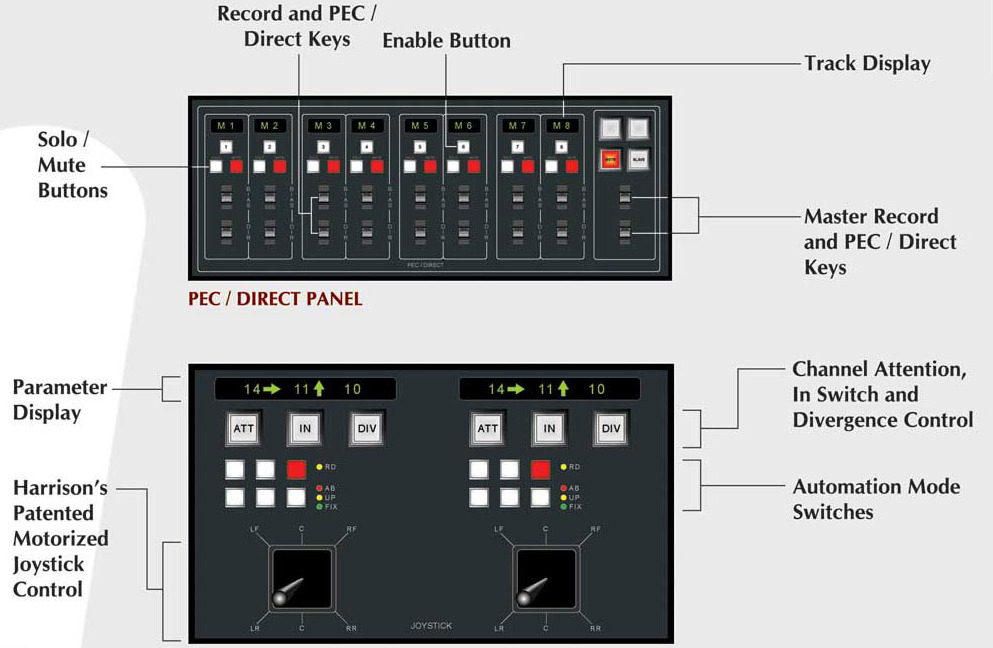

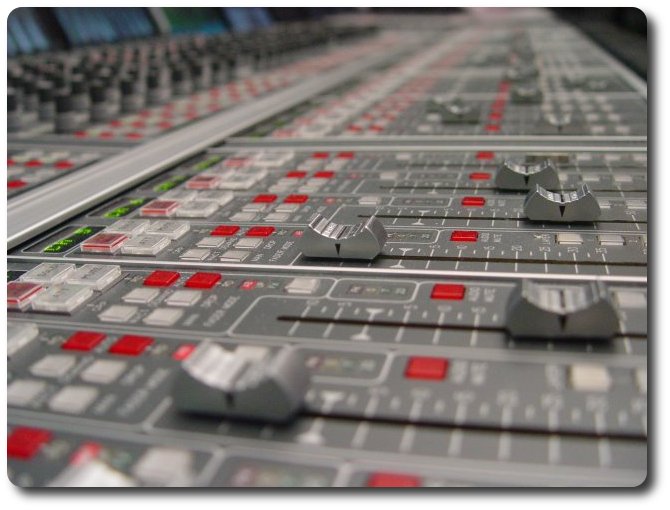

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels

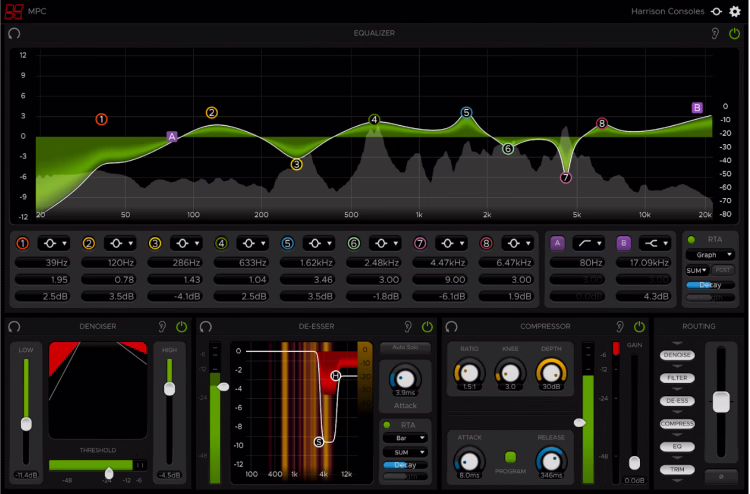

Harrison MPC Channel StripPortage plugin du DSP de la MPC5 (EQ, dynamiques, outils Xtools) avec layouts dédiés Avid S6, S3, Dock, D-Command et D-Control, pensé pour la post-prod cinéma.Télécharger- Xrange DSPPlateforme DSP 64-bit sous Linux à la base des MPC4-D et MPC5, incluant les plug-ins Xrange (dialog cleanup, de-noising, de-essing, phone sim, LFE enhancement).
- XtoolsSuite de plug-ins de traitement spécifiques au cinéma tournant sur la plateforme Xrange des consoles MPC (génération MPC5).
- IKISdirectContrôle direct de stations Pro Tools et Pyramix depuis les faders de la MPC4-D via l'interface PCI IKIS.
Autres captures
Accessoires
Carte d'entrée / sortie
- Xrouter 2240
Routeur MADI d'entrées/sorties associé à la MPC4/MPC4-D, avec conversion de fréquence d'échantillonnage sur toutes les E/S AES/EBU.
Autre
- Xrouter
Système de routage audio grand format Dante et/ou MADI intégré à la MPC5, conçu pour les installations multi-studios.
- DTC (Digital Tools Card)
Carte de traitement embarquant des plug-ins spécifiques au cinéma, intégrés à l'automation de la console (moteur 40 bits flottant).
- Carte de limiteurs (Limiter Card)
Carte ajoutant 32 limiteurs « look-ahead » au chemin de traitement, chaînables pour le multicanal (5.1).
- Joysticks motorisés surround
Joysticks tactiles/motorisés pour panoramique surround et Object++ 3D (Dolby Atmos sur MPC5).
Surface / module

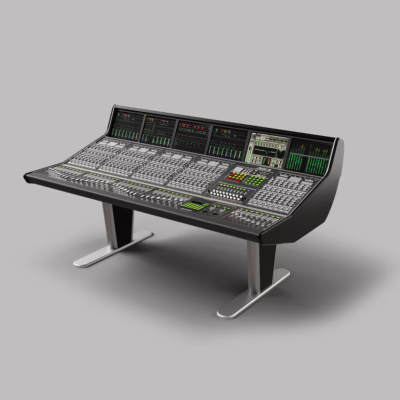

- Trion control surface
Surface de contrôle personnalisable introduite en 2005, utilisée sur la MPC5 avec boutons tactiles et joysticks motorisés.
Documents
Éditorial & artistes
Notre avis
Historique & conception
La MPC (Motion Picture Console) est la gamme de consoles de mixage cinéma de Harrison. La première MPC est installée chez Sony Pictures à Hollywood en 1992, comme première grande console de re-recording entièrement automatisée. La gamme évolue vers le numérique avec l'apparition du digital.engine Harrison en 1998, puis culmine avec la MPC4-D, version entièrement numérique bâtie sur le système DSP Xrange (Linux, Ethernet, audio 64 bits) et le traitement « Wide Pipe » 40 bits à virgule flottante.
Chaque voie dispose de deux entrées (A/B), de 8 bandes d'égalisation, d'une dynamique complète et d'un afficheur dédié. La MPC4-D annonce jusqu'à 384 voies de traitement, un routeur interne 2240 × 2240, 176 bus et 64 limiteurs de bus dédiés. Sa particularité la plus visible reste les afficheurs PreView placés au-dessus de chaque tranche, qui montrent une dizaine de secondes de forme d'onde à venir et autant d'historique. L'automation multi-opérateur IKIS et le module IKISdirect permettent de piloter des stations Pro Tools ou Pyramix directement depuis la surface. La gamme se poursuit aujourd'hui avec la MPC5.
- Jeff Taylor — co-conception (chef ingénieur, Sony Pictures)
- Dave Harrison — Fondateur d'Harrison (1975), à l'origine de la philosophie in-line et de la commande numérique héritée de la SeriesTen
Utilisateurs célèbres
- Universal Studios
Dub Room 4 / Alfred Hitchcock Theater : configuration MPC4-D de 384 voies sur une console de plus de dix mètres.
- Paul Massey
Ingénieur re-recording multi-récompensé (Bohemian Rhapsody), utilisateur quasi exclusif du hardware MPC depuis ~15 ans à la date de la source.
- Soundfirm
Studio de post-production film (témoignages Roger Savage et Ian McLaughlin dans la brochure MPC4-D)
- CinePostproduction
Installation MPC4-D pour la post-production cinéma.
- Universal Studios
Alfred Hitchcock Theater : auditorium de re-recording équipé d’une MPC4-D
- Deluxe Sound & Picture (Toronto)
Équipement MPC4-D (témoignage Ed Ballard, brochure)
- Sony Pictures Post Production Services
Première installation de la MPC (1992) ; parc de mix stages équipées Harrison MPC
- Sony Pictures
Première installation MPC (1992), collaboration de conception avec l'ingénieur en chef Jeff Taylor
