Description
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 160 |
|---|---|
| Sorties totales | 40 |
Traitement
| Bus de mix | 40 |
|---|---|
| Départs auxiliaires | 36 |
| Groupes DCA/VCA | 16 |
| Moteur DSP | Moteur DSP D-Series à base de processeurs Analog Devices SHARC (génération antérieure au Stealth Digital Processing sur FPGA des SD, 2007) |
| Fréquence d'échantillonnage max | 48 kHz |
| Résolution | 24 bits |
| Voies | Traitement simultané de 64 canaux mono/stéréo, extensible jusqu'à 160 canaux (toute combinaison mono/stéréo), avec accès à 224 entrées et 224 sorties. Source : fiche technique D-Series. · Jusqu'à 160 voies d'entrée (logiciel V4) · Jusqu'à ~160 voies d'entrée selon la version logicielle (à confirmer sur la fiche D1 d'origine) |

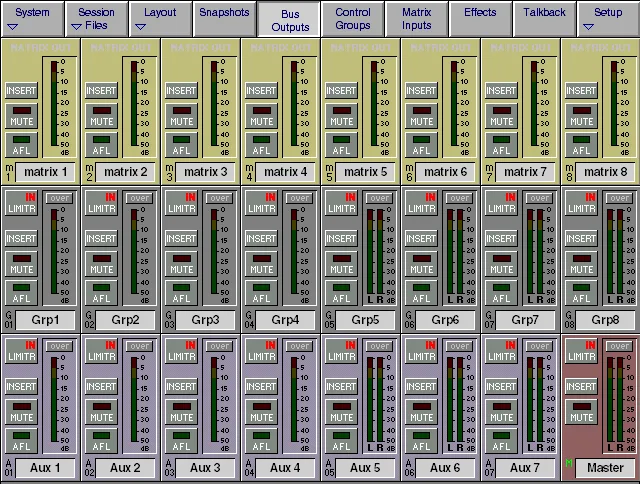

| Bus | 40 bus de sortie ; jusqu'à 36 aux mono/stéréo, LCR, 5.1 · 40 bus de sortie flexibles |

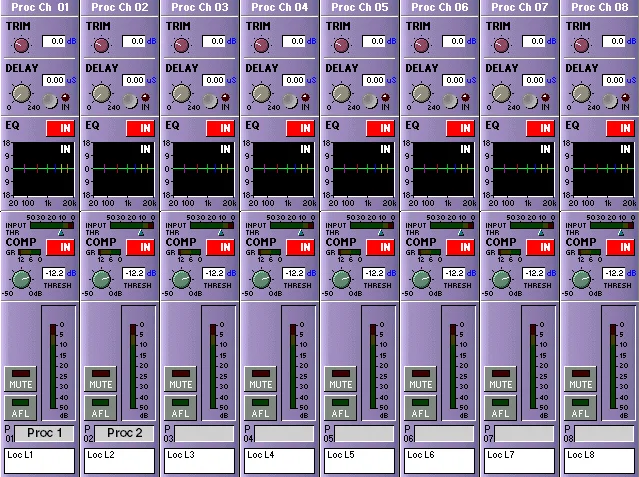

| Moteur DSP — détail | Jusqu'à 32 IPC (Insertable Processing Channels, logiciel V4) : EQ paramétrique 6 bandes + compresseur + delay jusqu'à 510 ms, insérables sur toute entrée/sortie ou en processeurs de sortie. Source : fiche technique. |
| Égaliseur | EQ paramétrique 4 bandes, filtres HP/LP, dynamique à sidechain par voie |

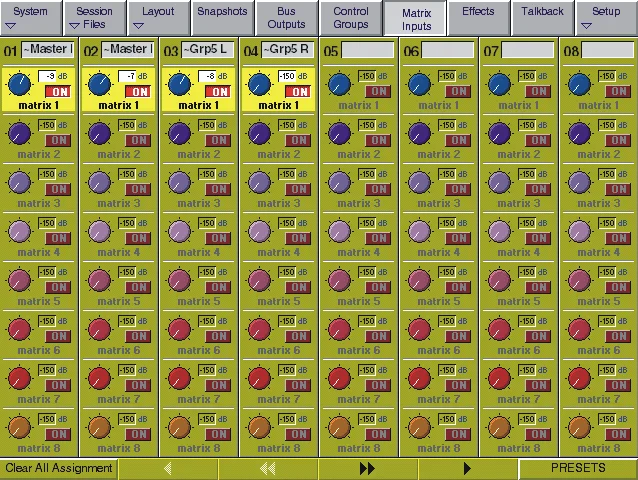

| Matrices | 40 bus de sortie flexibles : jusqu'à 36 auxiliaires mono/stéréo/LCR(S)/5.1, chacun avec limiteur et point d'insert ; matrice 38×8 configurable avec inserts. Source : fiche technique. |

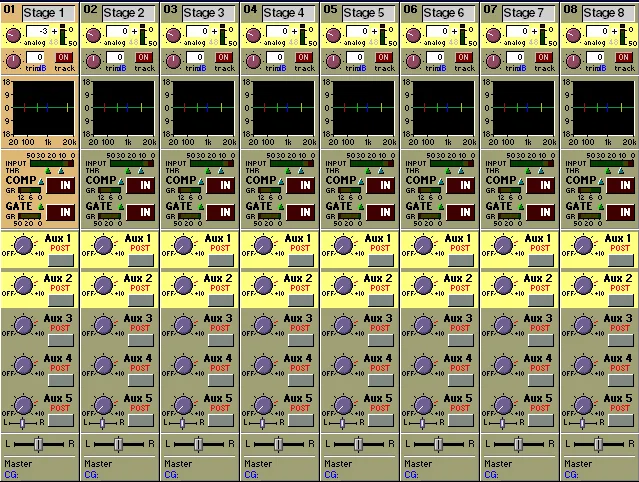

| Traitement par voie | Par voie : EQ paramétrique 4 bandes, filtres coupe-haut/coupe-bas, dynamique |

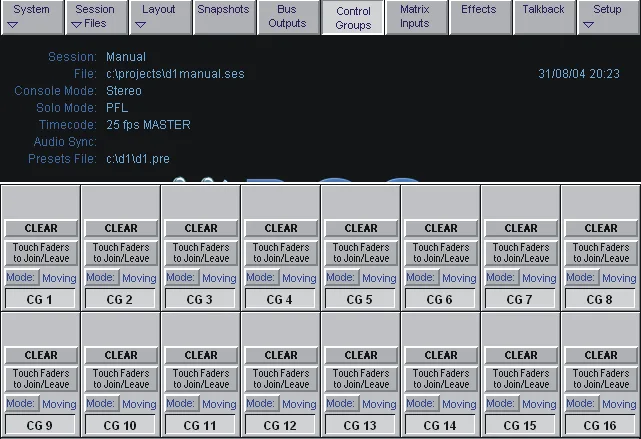

| Groupes et VCA/DCA | 16 groupes de contrôle/mute de type VCA (jusqu'à 24 en logiciel V4 sur le package D1 Live 40). Source : fiche technique. |
| Effets et plug-ins | Carte d'effets numériques dédiée (DSP propre) : jusqu'à 6 effets par voie (réverbes, delays, pitch, dynamiques, EQ graphique 28 bandes). Source : fiche technique. |
| Fréquence d'échantillonnage | 48 kHz (la résolution passera à 96 kHz avec la gamme SD en 2007) |
| Performances audio | Quantification 24 bits ; réponse 20 Hz–20 kHz ±0,2 dB ; DHT <0,004 % (100 Hz–10 kHz) ; séparation >90 dB ; EIN micro -127,5 dB (150 Ω, gain 60 dB) ; gain analogique max +60 dB ; niveau d'entrée max +22 dBu. Source : fiche technique. |
Surface
| Faders physiques | 33 |
|---|---|
| Faders motorisés | Oui |
| Couches de faders | 6 |
| Écrans | 3 |
| Écran tactile | Oui |

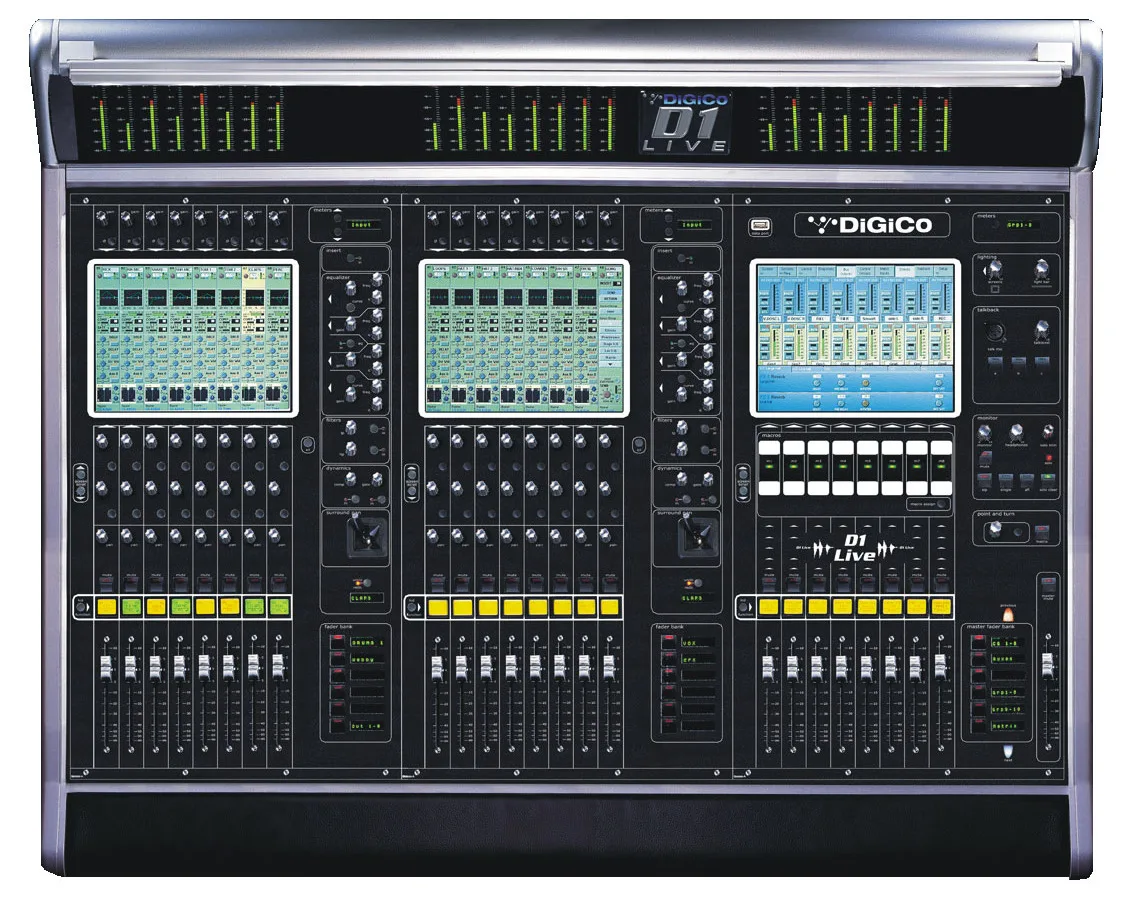

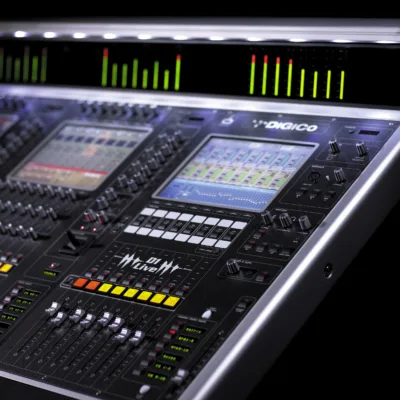

| Surface de contrôle | 25 faders motorisés (2 sections d'entrée à écran tactile) + section maître 8 faders ; 3 écrans |
| Faders | 25 faders motorisés à couches (blocs de 8, six banques de faders définissables par section) + 8 faders de master. Trois écrans tactiles TFT couleur. Source : fiche technique. |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | MADI / Optocore |
|---|---|
| Alimentation redondante | Oui |
| Réseau redondant | Oui |

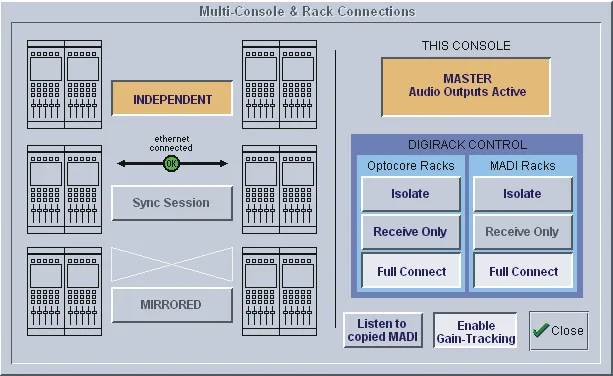

| Réseau audio | Optocore optique + carte MADI (scène-façade sur 100 m de coaxial) ; racks DiGiRack · Liaison scène-façade MADI (coaxial, jusqu'à 100 m) ou fibre optique vers racks DiGiRack · Jusqu'à 4 ports MADI 56 canaux (24 bits) → 4 DiGiRacks, soit 224 E/S max. Boucle optique redondante Optocore 512 canaux (option usine). Cartes optionnelles AES/EBU, ADAT, T-DIF, Ethersound, Aviom A-Net. Source : fiche technique. |
| Redondance | Double alimentation redondante et double flash de stockage. Enregistrement direct vers enregistreur HD MADI ; sauvegarde de la configuration de show sur clé USB. Console (avec 1 PSU) : 82,5 kg. Source : fiche technique. |
Physique
| Poids | 82,5 kg |
|---|---|
| Poids — détail | ≈ 82,5 kg (avec une alimentation) |
Alimentation
| Consommation | 300 W |
|---|
Autres
| Lignée | Gamme D (« D-Series »), première génération DiGiCo (2002-2007), avant la gamme SD |
|---|---|
| Année / dates | Lancement vers 2005 (série D ouverte par la D5 en 2002) — à confirmer |

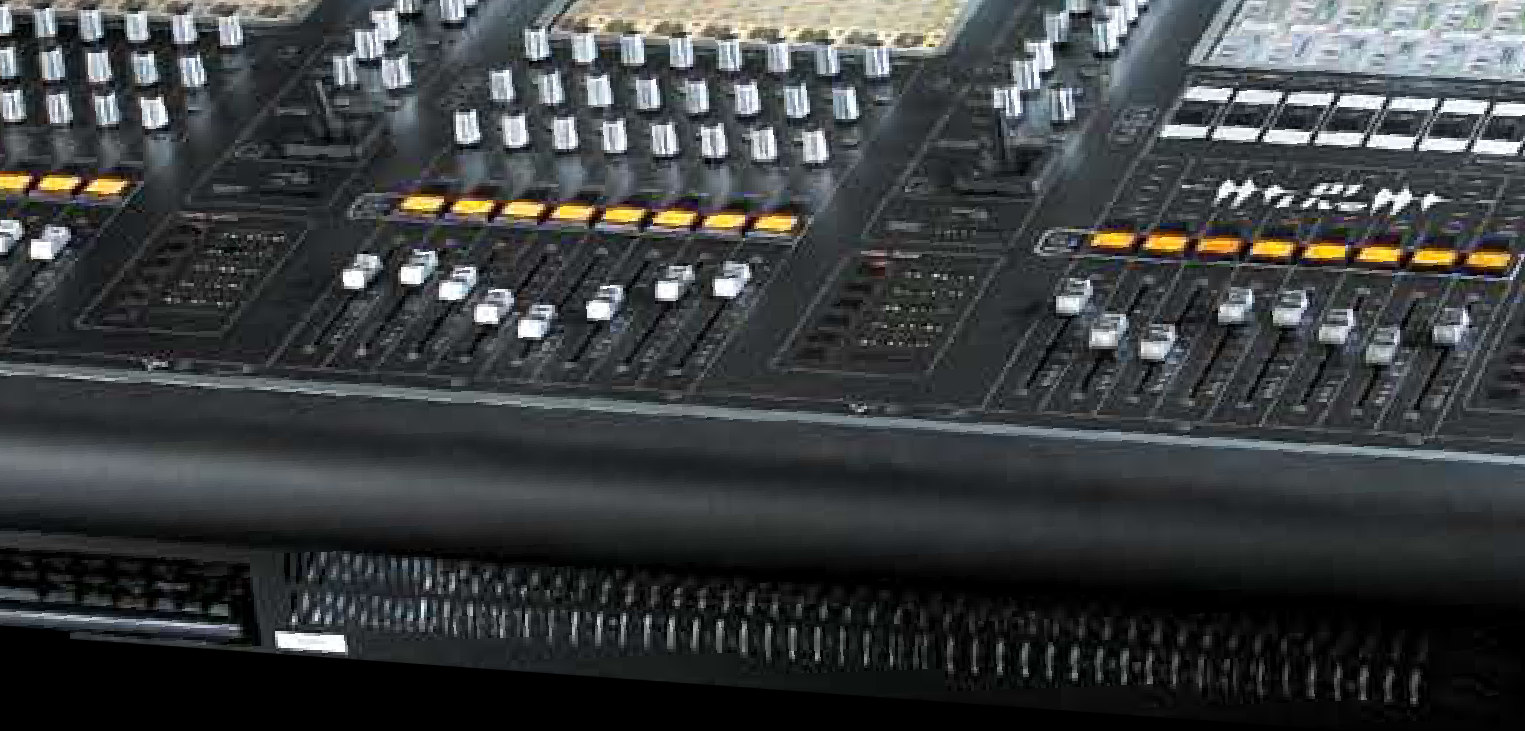

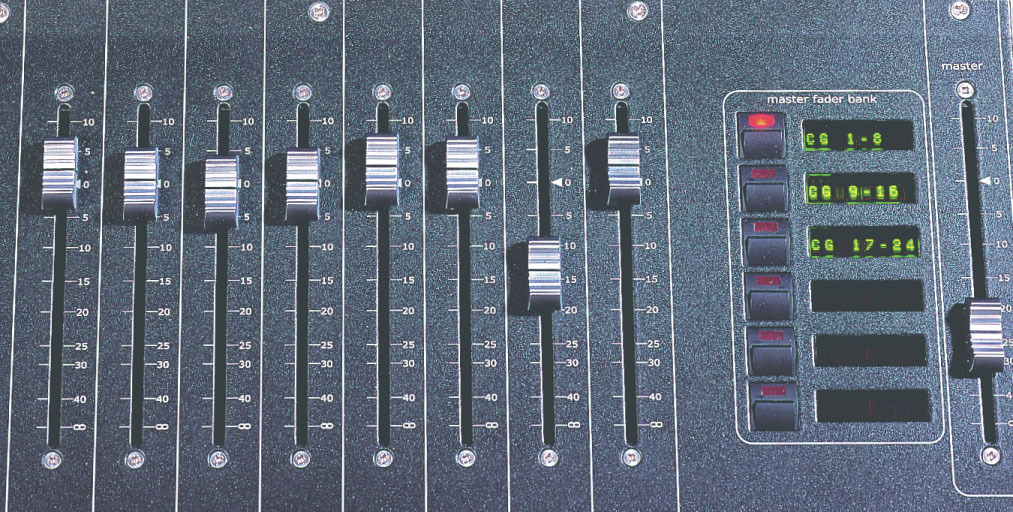

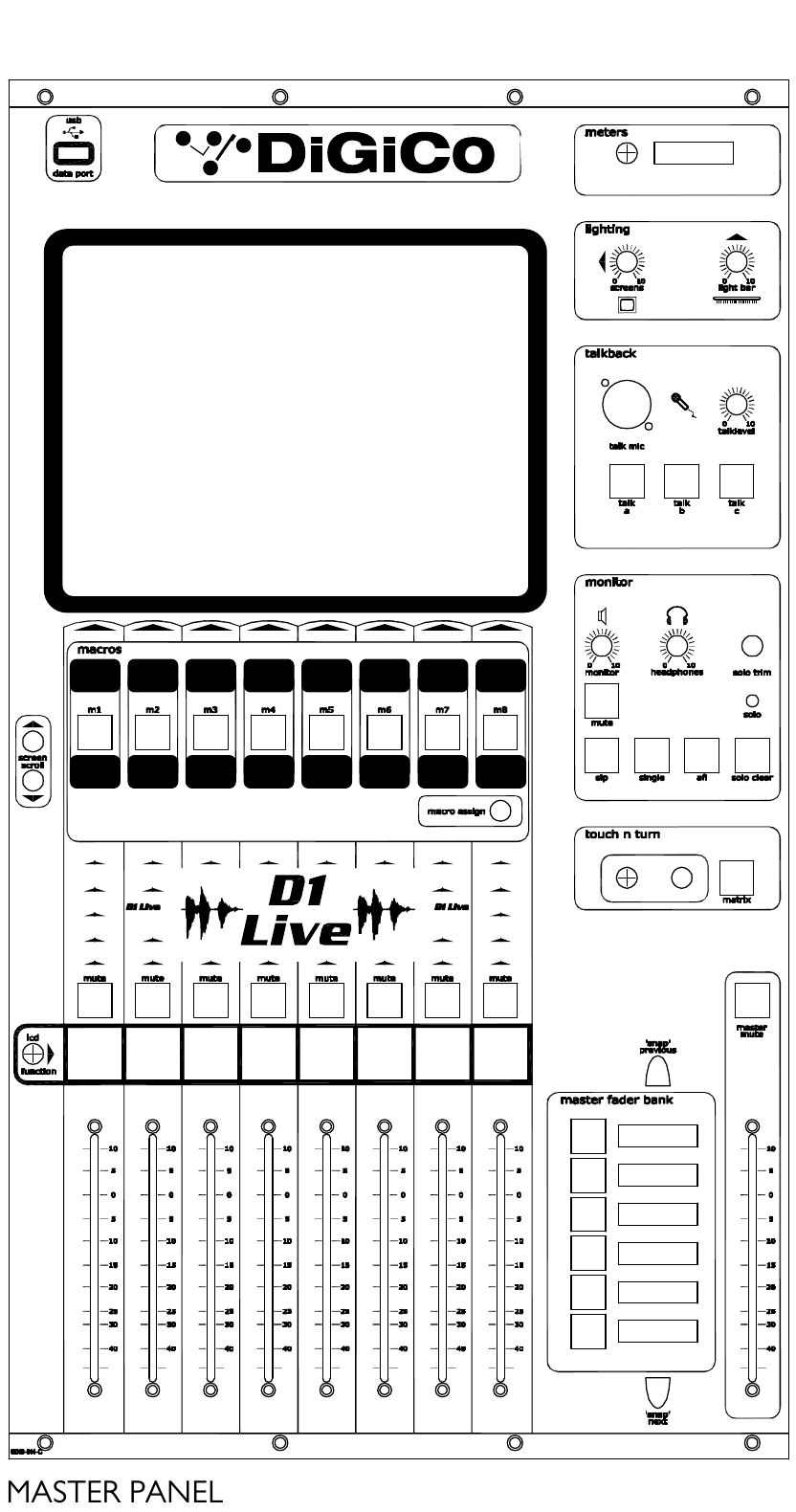

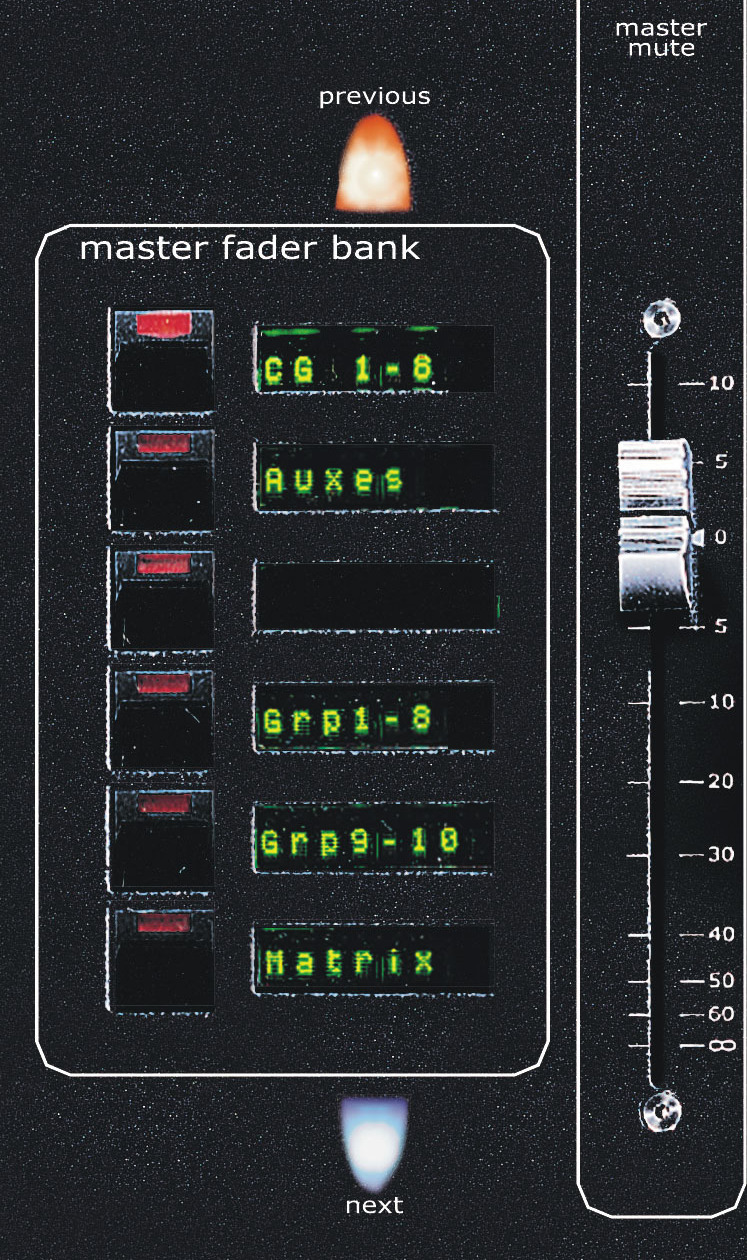

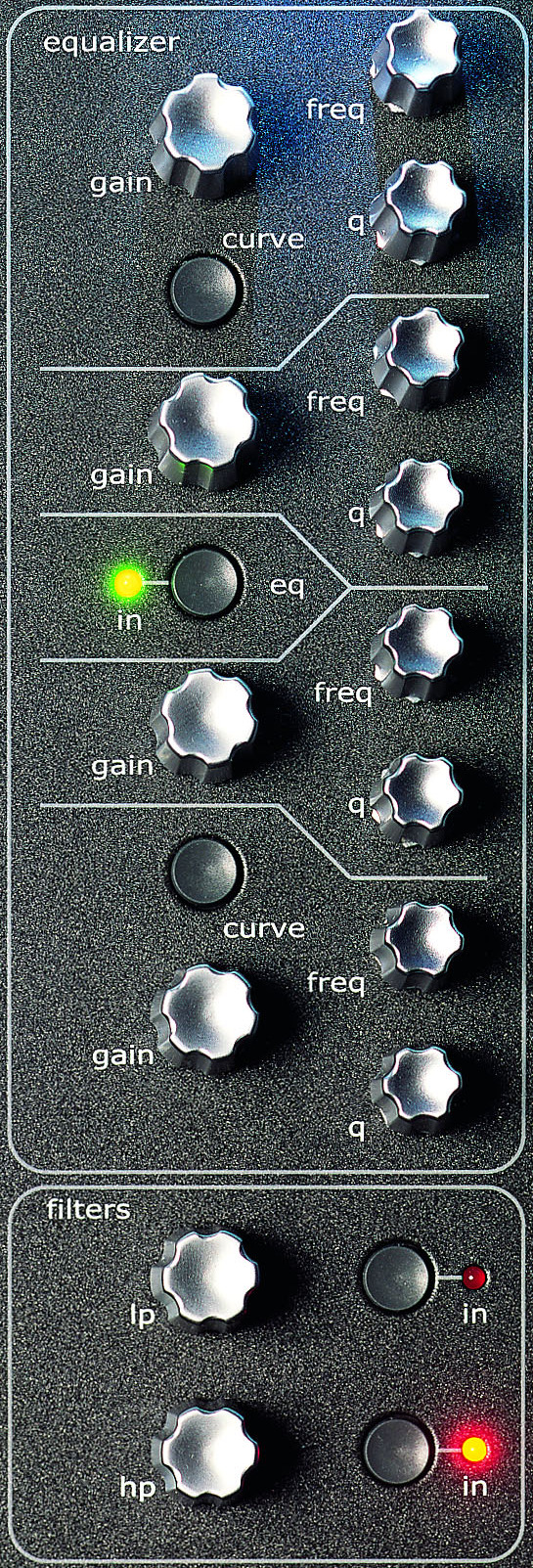

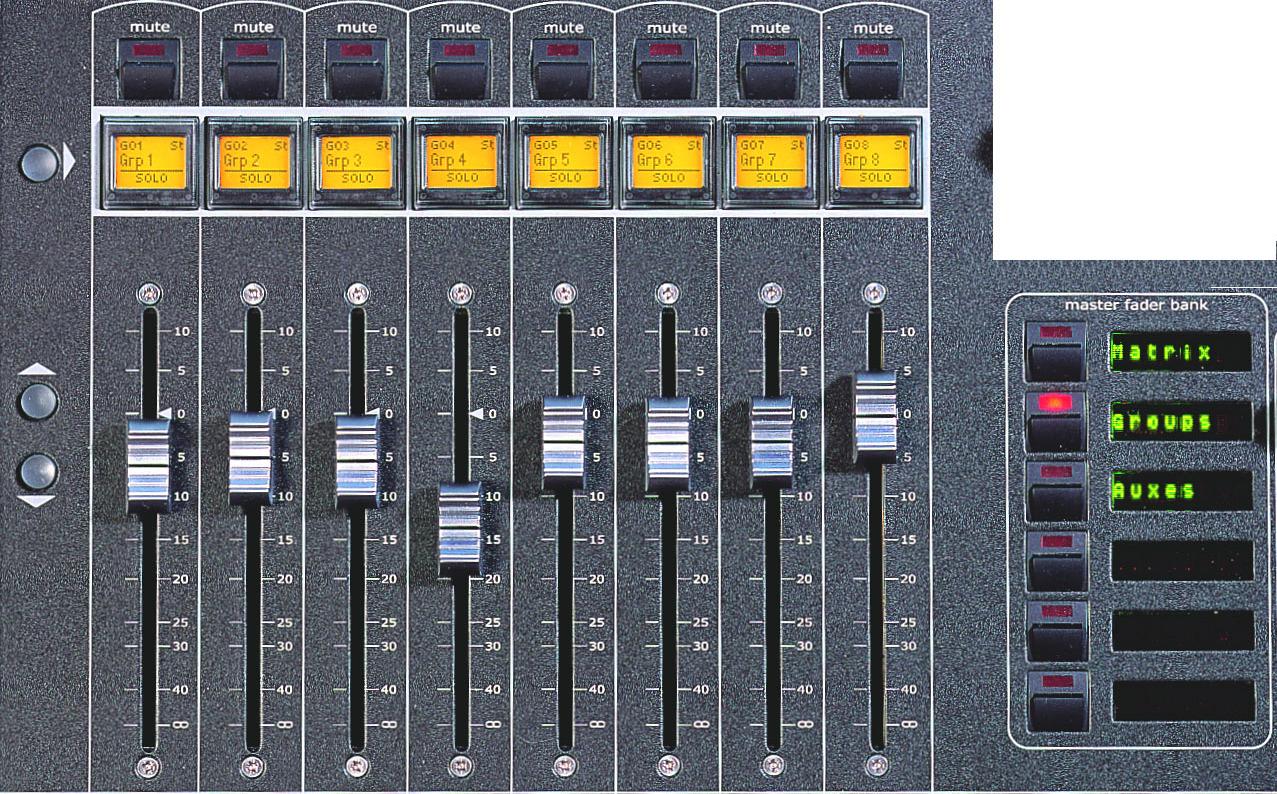

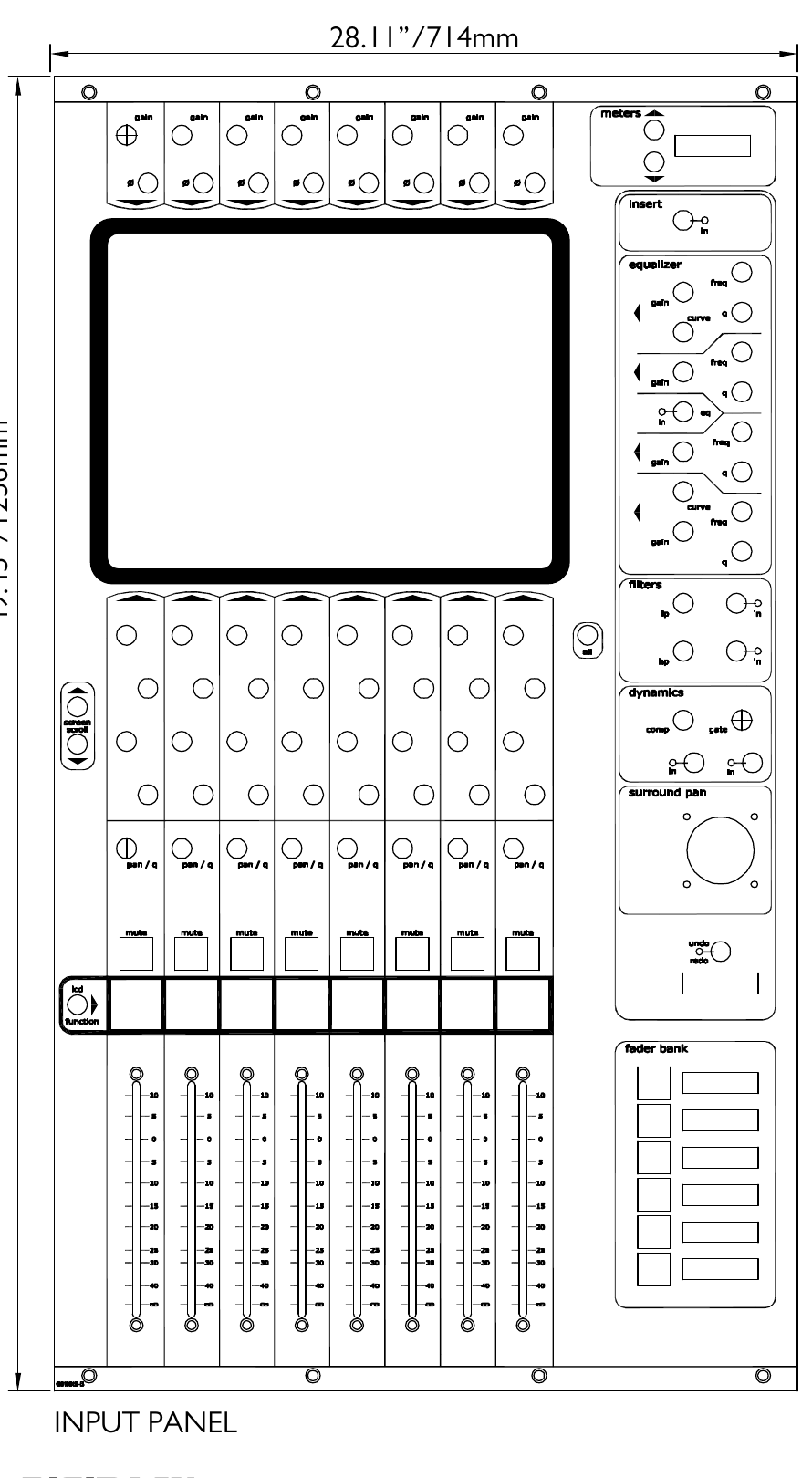

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.

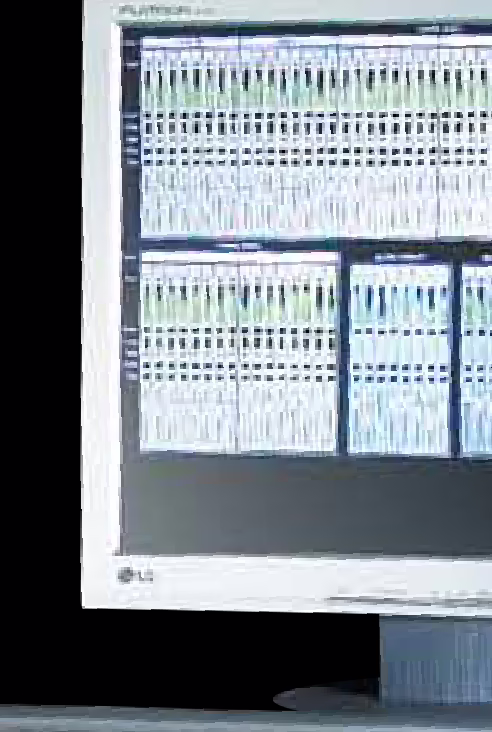

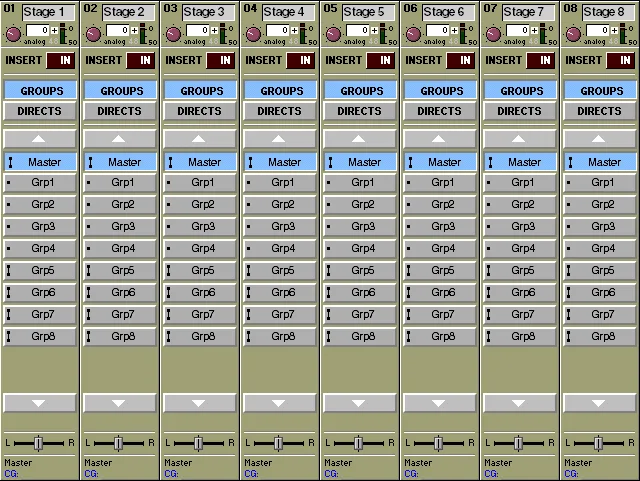

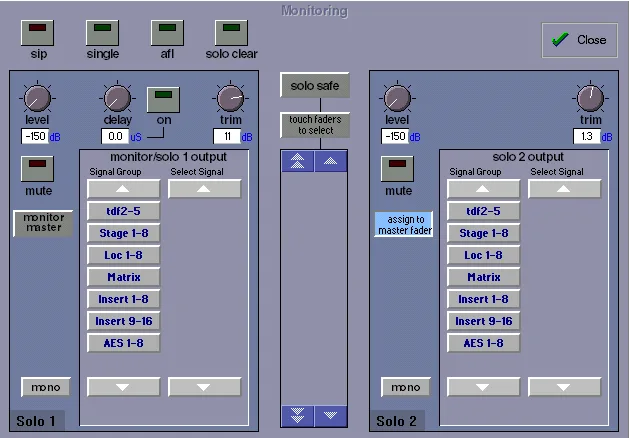

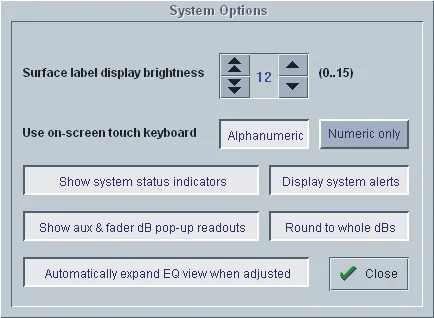

Logiciels

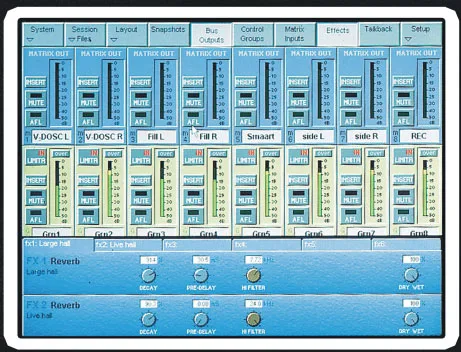

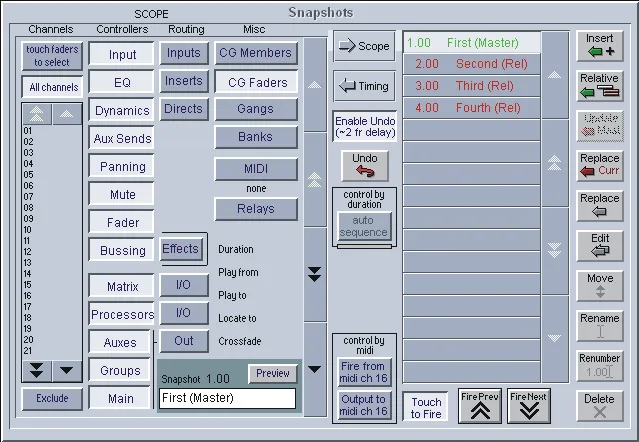

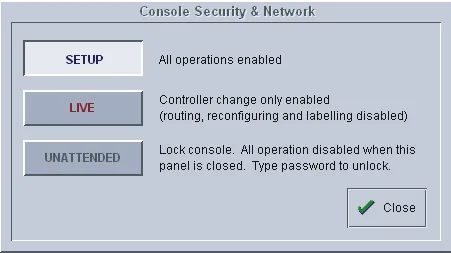

Autres captures
Accessoires
Stagebox / rack
- DiGiRack
Rack de scène d'entrées/sorties de la série D, relié à la console par liaison optique Optocore.
Carte d'entrée / sortie
- Combi Card
Carte optionnelle apportant 16 GPI, 16 GPO et un port MIDI supplémentaire. Source : fiche technique.

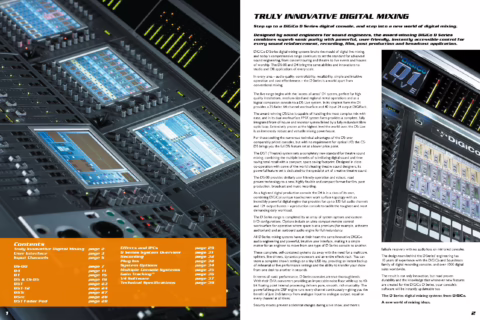

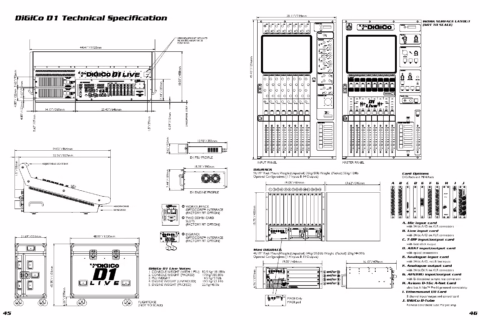

Documents
Éditorial & artistes
Notre avis
Historique & conception

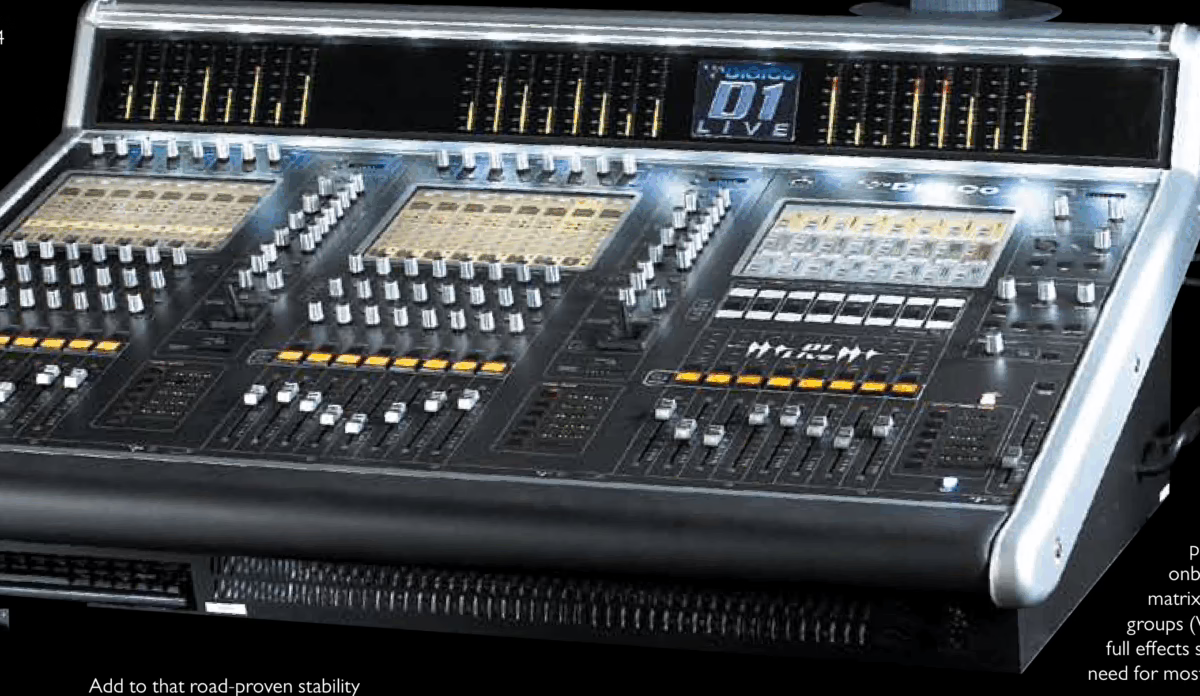

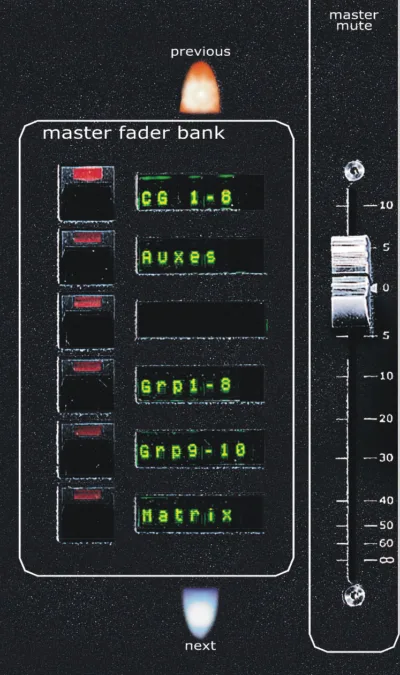

La D1 Live est la petite sœur de la D5 Live : elle en reprend l'essentiel des fonctions dans un format plus compact et plus léger. La surface aligne 25 faders motorisés répartis en deux sections d'entrée, chacune dotée de son écran tactile, plus une section maître de huit faders et sa propre commande générale, soit trois écrans au total. Sous le logiciel V4, la machine traite jusqu'à 160 voies d'entrée avec délai, filtres coupe-haut/coupe-bas, EQ paramétrique 4 bandes et dynamique à sidechain, pour 40 bus de sortie configurables (jusqu'à 36 auxiliaires mono/stéréo, LCR, 5.1), chacun avec limiteur et points d'insert.
Côté transport, la D1 dialogue avec les DiGiRack via liaison optique Optocore et, nouveauté marquante de sa génération, une carte MADI qui autorise un lien numérique scène-façade sur 100 m de coaxial — le double de la portée antérieure — tout en abaissant nettement le prix d'entrée. Console de tournée robuste (environ 82,5 kg avec une alimentation), elle a offert la puissance de la série D à des productions qui n'avaient pas besoin de l'envergure d'une D5.
- James Gordon — Fondateur et PDG de DiGiCo
- John Stadius — Ingénieur console (DiGiCo / Soundtracs)
