Avid VENUE D-Show
Système live modulaire Digidesign VENUE (2005) : les plug-ins TDM de Pro Tools sur scène
Description
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 128 |
|---|---|
| Entrées micro | 96 |
| Cartes d'extension | Snake numerique proprietaire ; MADI et ADAT disponibles via cartes optionnelles |
Traitement
| Bus de mix | 24 |
|---|---|
| Moteur DSP | FOH Rack à moteur de mixage DSP extensible (3 à 5 cartes DSP Mix Engine + carte Ethernet ECx), plug-ins TDM |
| Fréquence d'échantillonnage max | 48 kHz |
| Résolution | 24 bits |
| Résolution de traitement | 48 bits |
| Architecture | Systeme modulaire : surface D-Show + FOH Rack (moteur) + Stage Rack (preamplis rappelables) relies par snake numerique |
| Traitement par voie | Traitement interne jusqu a 48 bits virgule fixe, plage dynamique interne 288 dB ; retard de traitement < 2,8 ms |
| Voies | 48 entrees micro de base, extensible a 96 ; jusqu'a 128 voies vers 24 bus |
| Moteur DSP — détail | EQ + dynamique par voie, 24 EQ graphiques assignables, plug-ins TDM/AAX identiques a Pro Tools · FOH Rack equipe de 3 a 5 cartes Mix Engine (DSP mixage + plug-ins) |
Surface
| Faders physiques | 56 |
|---|---|
| Faders motorisés | Oui |
| Couches de faders | 4 |
| Écrans | 1 |
| Écran tactile | Non |

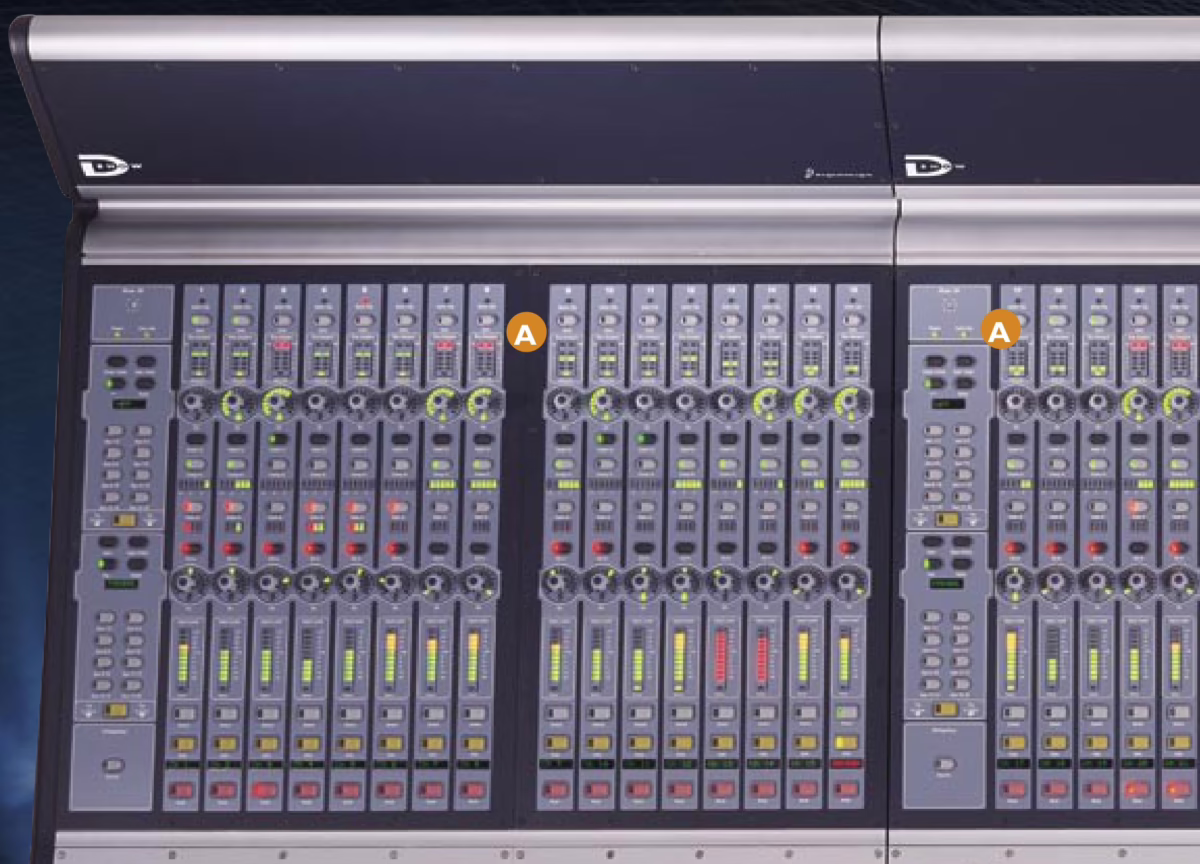

| Surface de contrôle | Main Unit 8 tranches + jusqu'a 3 Sidecars de 16 tranches (56 faders tactiles max) |
| Faders | Faders motorises tactiles 100 mm, resolution +12 a -144 dB (1024 pas) |
| Monitoring et ordres | Option Personal Q : jusqu’à 8 mixages retour stéréo contrôlés par les artistes ; hors usage PQ, matrice supplémentaire 12 x 16 |
Enregistrement
| Enregistrement intégré | En option |
|---|---|
| Type d'enregistrement | Pro Tools par cartes en option : FWx (FireWire, LE, 18 pistes) ou HDx (Pro Tools|HD, 96 pistes) |
Réseau
| Réseau & protocoles | MADI / ADAT / Network |
|---|---|
| Alimentation redondante | En option |
| Réseau redondant | En option |
| Boîtiers de scène | Stage Rack 19 pouces : jusqu’à 48 préamplis micro/ligne télécommandés et 48 sorties ; un second Stage Rack porte le système à 96 entrées/sorties |
| Synchronisation | Frequence d'echantillonnage 48 kHz, 24 bits (source brochure Digidesign) |
Physique
| Largeur | 1 313 mm |
|---|---|
| Profondeur | 895 mm |
| Hauteur | 347 mm |
| Poids | 54,9 kg |
| Dimensions | Main Unit 1313 x 895 x 347 mm (54,9 kg) ; Main+Sidecar 1988 x 895 x 347 mm (88 kg) — fiche technique Digidesign |
Alimentation
| Consommation | 160 W |
|---|
Autres
| Fonctions broadcast | Couplage Pro Tools : enregistrement multipiste et Virtual Soundcheck |
|---|

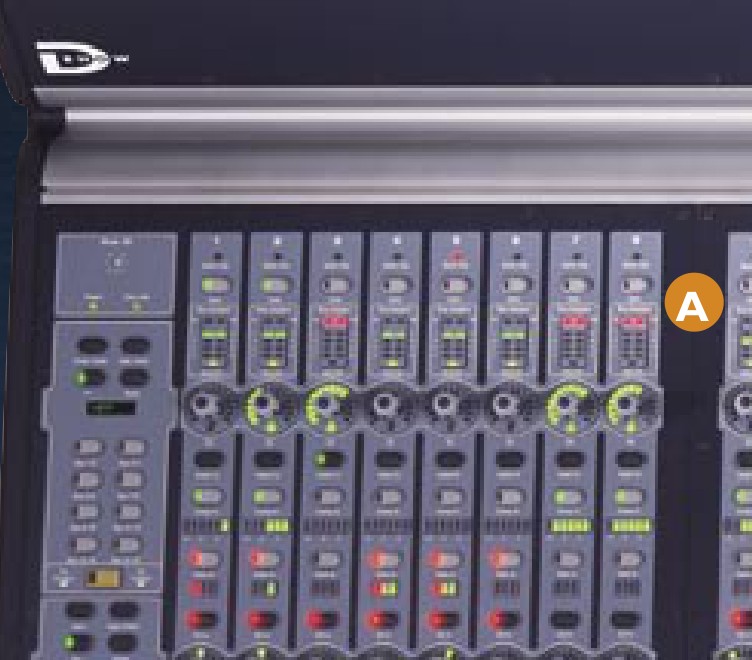

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels
- Pro ToolsStation audio-numerique Avid couplee au systeme VENUE pour l'enregistrement multipiste et le Virtual Soundcheck.Télécharger
VENUE Standalone SoftwareVersion hors ligne du logiciel VENUE pour PC ou Mac : préparation et modification des show files D-Show sans console, puis transfert par clé USB.
Autres captures
Accessoires
Stagebox / rack
- Stage Rack
Rack de scene deporte regroupant les preamplis micro rappelables, relie a la surface par snake numerique.
Autre
- FOH Rack
Rack facade hebergeant le moteur de mixage (3 a 5 cartes Mix Engine).
Extension faders
- Sidecar D-Show
Extension de 16 tranches ; jusqu'a trois par surface (56 faders au total).
Documents
Éditorial & artistes
Notre avis
Historique & conception

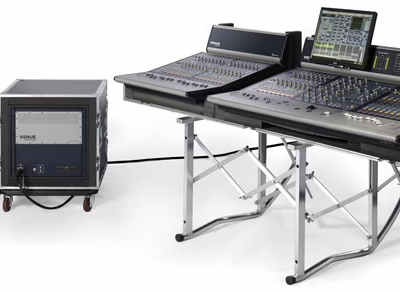

La Digidesign VENUE D-Show est le système de mixage live phare lancé par Digidesign (aujourd'hui Avid) en février 2005. Plutôt qu'une console monobloc, VENUE est un environnement modulaire : la surface de contrôle D-Show (module Main et Sidecars), le FOH Rack qui héberge le moteur de mixage DSP, et le Stage Rack d'entrées/sorties, reliés par un snake numérique.
La surface aligne 24 tranches d'entrée « bankables », chacune dotée d'un fader tactile et de deux encodeurs assignables ; l'ajout de Sidecars porte l'ensemble jusqu'à 56 faders. L'architecture, très extensible, monte à 96 entrées micro, 16 retours d'effets stéréo et 24 bus (16 auxiliaires, 8 groupes mono ou stéréo), avec des matrices alimentées par 12 sources. Chaque Stage Rack accueille jusqu'à 48 entrées micro/ligne et 48 sorties par cartes de 8 voies, avec préamplis télécommandés ; un second Stage Rack porte l'ensemble à 96 entrées. Chaque voie propose un EQ paramétrique 4 bandes avec HPF séparé, un compresseur/limiteur, un expandeur/gate et quatre inserts de plug-ins.
L'atout décisif de VENUE est son lien avec Pro Tools : le système fait tourner les mêmes plug-ins TDM que la station studio et s'intègre directement à Pro Tools pour l'enregistrement et la lecture multipiste sans interface audio supplémentaire, grâce aux cartes optionnelles FWx (Pro Tools LE en FireWire) et HDx (Pro Tools|HD, jusqu'à 96 pistes). L'option Personal Q permet en outre à l'artiste de contrôler son propre mixage retour. Conçue pour la tournée, la D-Show a équipé concerts, festivals, théâtres, lieux de culte et captations broadcast.
