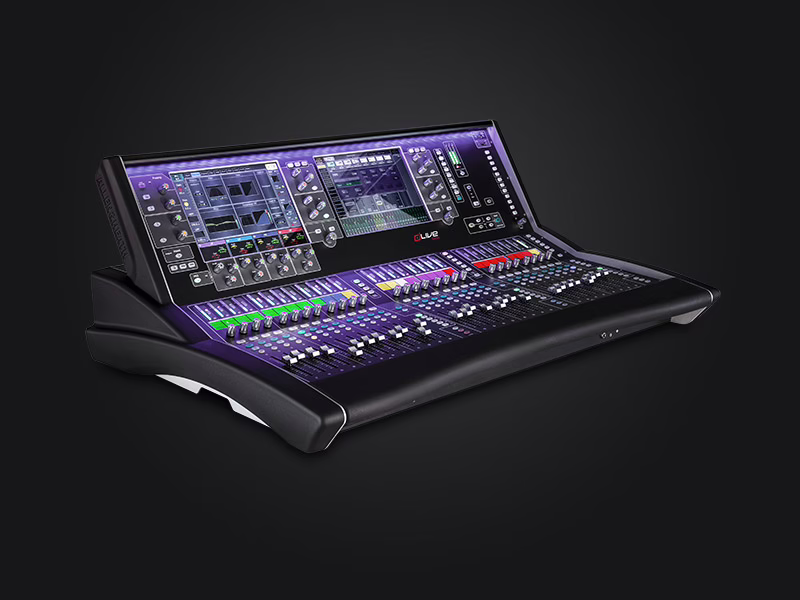

Allen & Heath dLive S5000
Surface de contrôle 28 faders du système dLive à cœur XCVI 96 kHz
Description
La surface intermédiaire du système dLive : 28 faders, deux écrans tactiles de 12 pouces et toute la puissance du cœur XCVI à 96 kHz, dans un format qui passe partout en tournée.
Où acheter
Sweetwater
Voir l’offre
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 128 |
|---|---|
| Entrées micro | 8 |
| Sorties totales | 8 |
| Entrées / sorties | Sur la surface : 8 entrées micro/ligne XLR, 8 sorties ligne XLR, 2 entrées AES3, 3 sorties AES3 |
Traitement
| Bus de mix | 64 |
|---|---|
| Fréquence d'échantillonnage max | 96 kHz |
| Résolution | 24 bits |
| Moteur de traitement | Cœur de traitement XCVI (FPGA) logé dans le MixRack ; jusqu'à 128 canaux d'entrée × 64 bus de mixage |
| Fréquence d'échantillonnage | Fréquence d'échantillonnage de 96 kHz |
| Performances audio | Latence annoncée de 0,7 ms (entrée micro vers sortie) |
Surface
| Faders physiques | 28 |
|---|---|
| Faders motorisés | Oui |
| Écrans | 2 |
| Écran tactile | Oui |
| Faders | 28 faders motorisés, assignables sur 6 couches (168 bandeaux de contrôle) |
| Encodeurs | 28 encodeurs rotatifs assignables |
| Ergonomie | 26 SoftKeys assignables |
| Écrans (détail) | 2 écrans tactiles capacitifs de 12 pouces (interface Harmony UI) |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | Dante / SoundGrid / MADI / AES/EBU / Network |
|---|---|
| Alimentation redondante | En option |
| Réseau redondant | Oui |
| Réseau audio | Liaison surface↔MixRack via gigaACE (câble réseau) · Ports d'E/S 128 canaux (sur le MixRack) pour cartes réseau : Dante, Waves SoundGrid, MADI, ACE, fibreACE |
Physique
| Largeur | 1 115 mm |
|---|---|
| Profondeur | 728 mm |
| Hauteur | 413 mm |
| Poids | 35 kg |
Alimentation
| Consommation | 300 W |
|---|
Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Schémas
Tournez le téléphone en mode paysage pour mieux voir le schéma.
Logiciels
dLive Director v2.12Éditeur Mac et PC de configuration des systèmes dLive. Hors ligne, il prépare les Show files avant l'événement (patch, traitement, scènes), puis les transfère vers le MixRack.Télécharger
dLive MixPad v2.11Application iPad de contrôle distant complet du mix (traitement, envois, routing, RTA).Télécharger
dLive OneMix v2.11Application de mix personnel de retours pour les musiciens, avec EQ du mix.Télécharger
dLive Director (mode en ligne) v2.12Mode en ligne de dLive Director : connecté au MixRack par le réseau, l'éditeur pilote le système en direct comme une surface supplémentaire, avec toutes les pages Harmony UI.Télécharger
dLive4You v2.10Application de mix personnel de retours de nouvelle génération pour les musiciens, avec groupes de sources et affectations.Télécharger
Custom Control v1.5.3Éditeur et application de pages de contrôle personnalisées (faders, boutons, sources) pour piloter une partie du système dLive sur tablette ou écran tactile.Télécharger
Autres captures
Accessoires
Stagebox / rack
- MixRack dLive DM32 / DM48 / DM64
Unité de traitement et d'E/S du système : héberge le cœur XCVI. Trois tailles selon le nombre d'E/S analogiques (32, 48 ou 64 entrées micro).
- Expandeur DX168
Stagebox d'extension 16 entrées micro/ligne et 8 sorties, relié via port DX (gigaACE).
Carte d'entrée / sortie
- Carte réseau Dante
Carte d'E/S Dante 128×128 pour l'un des ports réseau du MixRack (soundcheck virtuel, multipiste).
Documents
Éditorial & artistes
Notre avis
Historique & conception
La dLive S5000 est une surface de contrôle du système dLive d'Allen & Heath, introduit en 2014. Elle ne réalise aucun traitement audio par elle-même : le mixage est assuré par le MixRack (DM32, DM48 ou DM64), qui embarque le cœur de traitement XCVI à base de FPGA. La surface pilote ce moteur via une liaison gigaACE sur câble réseau.
Le système offre jusqu'à 128 canaux d'entrée et 64 bus de mixage à une fréquence d'échantillonnage de 96 kHz, avec une latence annoncée de 0,7 ms. La S5000 dispose de 28 faders motorisés assignables sur six couches, de 28 encodeurs rotatifs, de 26 SoftKeys et de deux écrans tactiles capacitifs de 12 pouces exploitant l'interface Harmony. La surface intègre également 8 entrées micro/ligne, 8 sorties ligne et des E/S numériques AES3.
La connectivité réseau (Dante, Waves SoundGrid, MADI, ACE, fibreACE) repose sur des ports d'E/S 128 canaux situés sur le MixRack. Le système se contrôle aussi à distance via les applications dLive MixPad et OneMix et le logiciel dLive Director.
Utilisateurs célèbres
- In This Moment
Tournée tête d'affiche mixée sur dLive S5000 (PM/FOH Brian Hardaswick)
- Nothing But Thieves
Dates britanniques de fin de tournée mondiale · retours (SSE Audio)
- Skunk Anansie
Tournée du 25e anniversaire mixée en façade sur dLive S5000 + MixRack DM64 (ingénieur FOH Ben Hammond)
