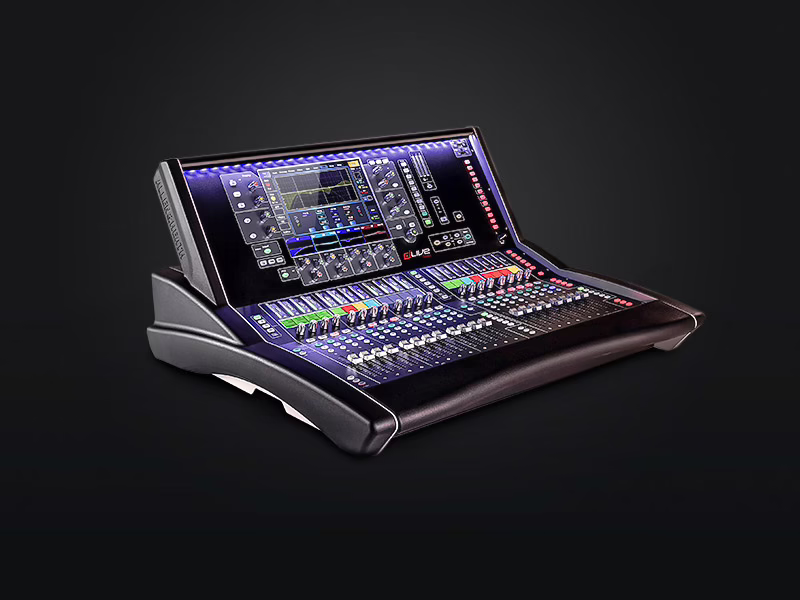

Allen & Heath dLive S3000
Surface de contrôle compacte 20 faders du système dLive à cœur XCVI 96 kHz
Description
La plus compacte des surfaces dLive S-Class : 20 faders et un écran tactile de 12 pouces, avec le cœur XCVI et le traitement DEEP intégral du système, dans un format qui tient dans une petite régie.
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 128 |
|---|---|
| Entrées micro | 8 |
| Sorties totales | 8 |
Traitement
| Bus de mix | 64 |
|---|---|
| Fréquence d'échantillonnage max | 96 kHz |
| Résolution | 24 bits |
| Moteur de traitement | Cœur de traitement XCVI (FPGA) logé dans le MixRack ; jusqu'à 128 canaux d'entrée × 64 bus de mixage |
| Fréquence d'échantillonnage | Fréquence d'échantillonnage de 96 kHz |
| Performances audio | Latence annoncée de 0,7 ms (entrée micro vers sortie) |
Surface
| Faders physiques | 20 |
|---|---|
| Faders motorisés | Oui |
| Écrans | 1 |
| Écran tactile | Oui |
| Faders | 20 faders motorisés, assignables sur 6 couches (180 bandeaux de contrôle) · Faders dédiés « wedge » et « IEM » pour le travail des retours depuis la surface |

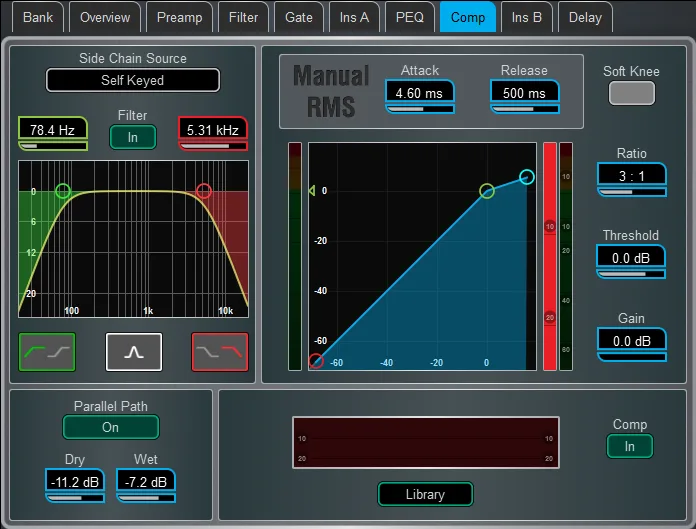

| Écrans — détail | 1 écran tactile capacitif de 12 pouces (interface Harmony UI) |

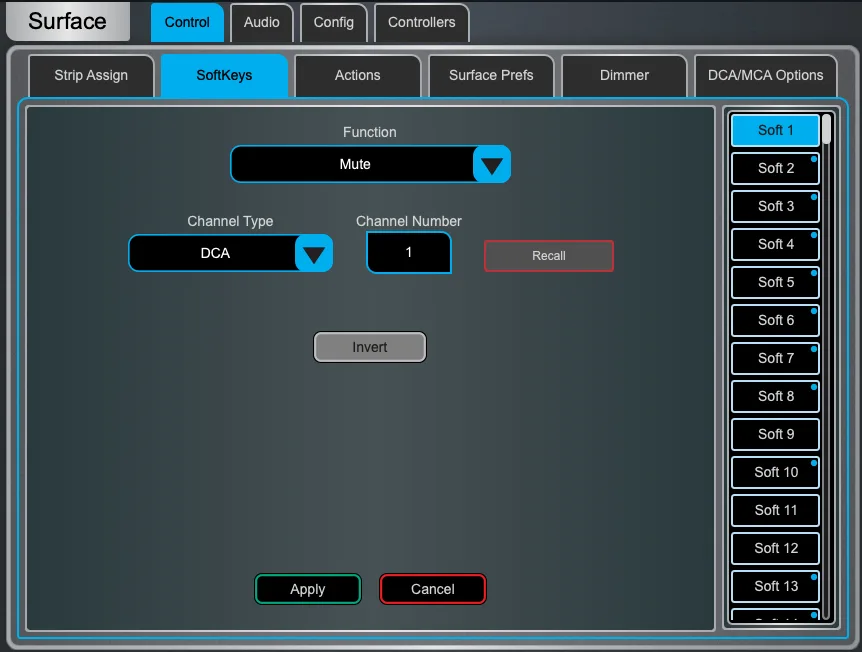

| Encodeurs | 3 pages de 6 encodeurs rotatifs assignables (éclairage RVB), plus SoftKeys assignables |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | Dante / SoundGrid / MADI / AES/EBU / Network |
|---|---|
| Alimentation redondante | En option |
| Réseau redondant | Oui |
| Réseau audio | Liaison surface↔MixRack via gigaACE (câble réseau) · Ports d'E/S 128 canaux (sur le MixRack) pour cartes réseau : Dante, Waves SoundGrid, MADI, ACE, fibreACE |
Physique
| Largeur | 870 mm |
|---|---|
| Profondeur | 728 mm |
| Hauteur | 413 mm |
| Poids | 28 kg |
Alimentation
| Consommation | 300 W |
|---|---|
| Alimentation | Ports d'E/S optionnels et alimentation redondante remplaçable à chaud |

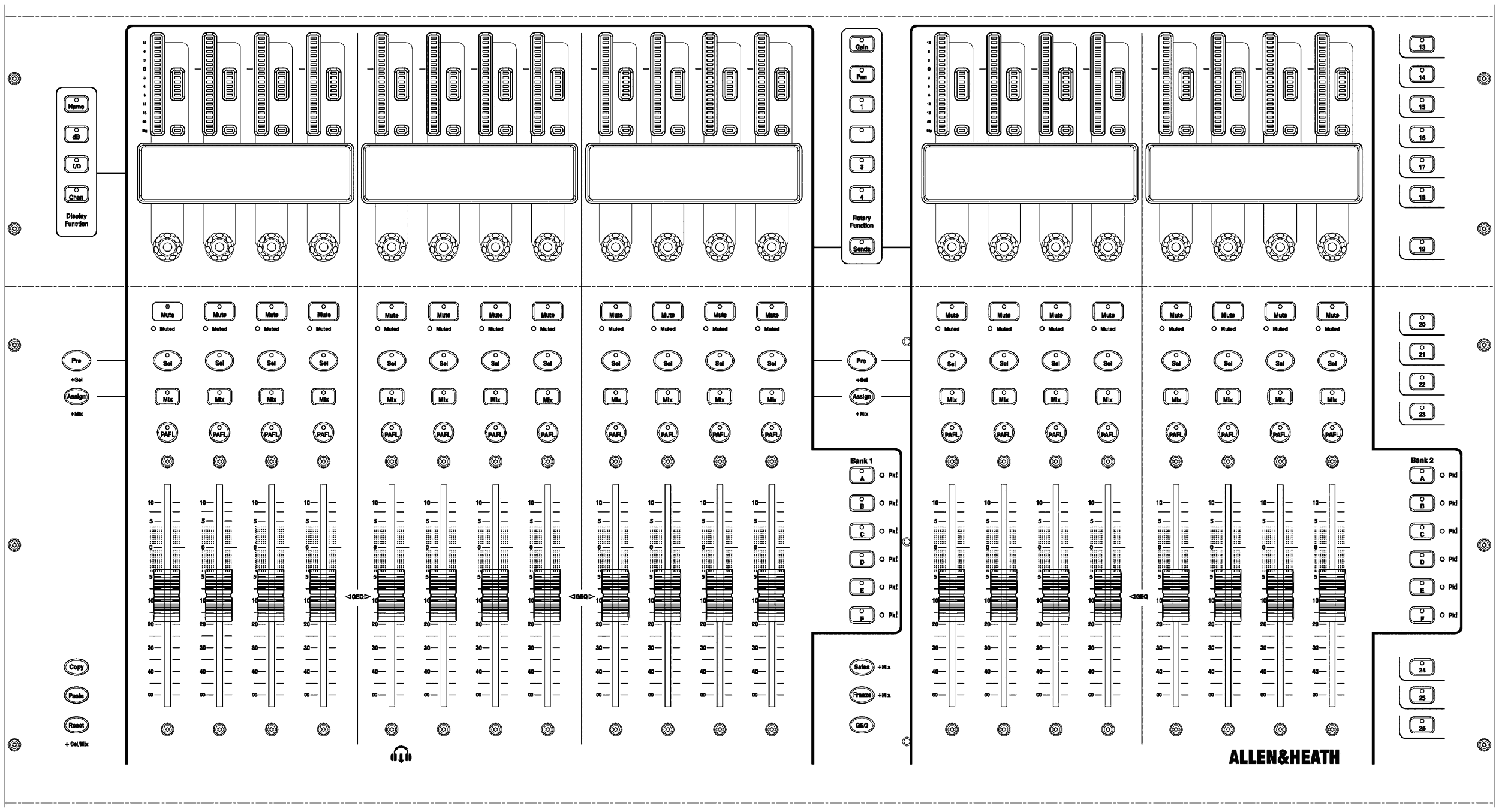

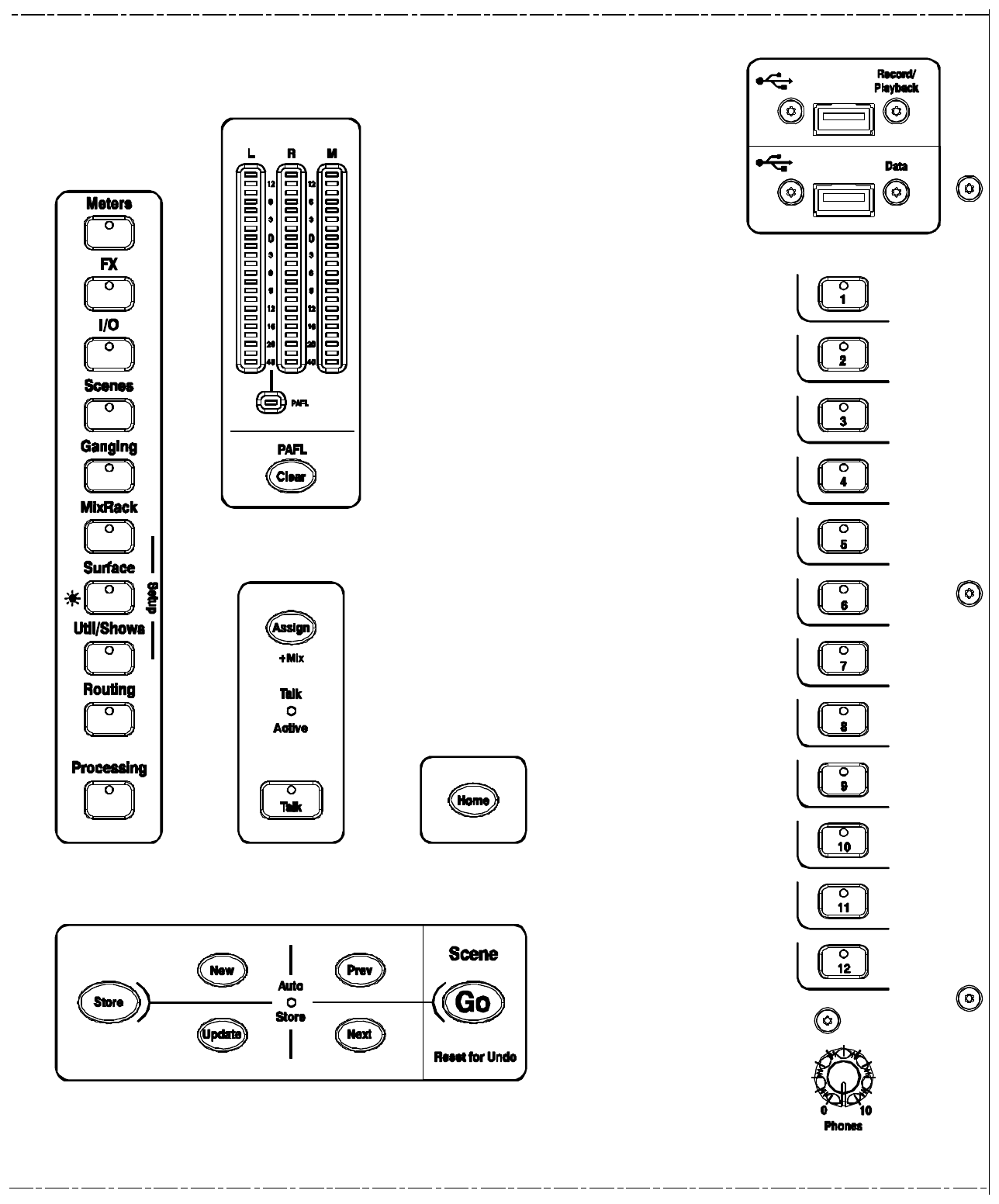

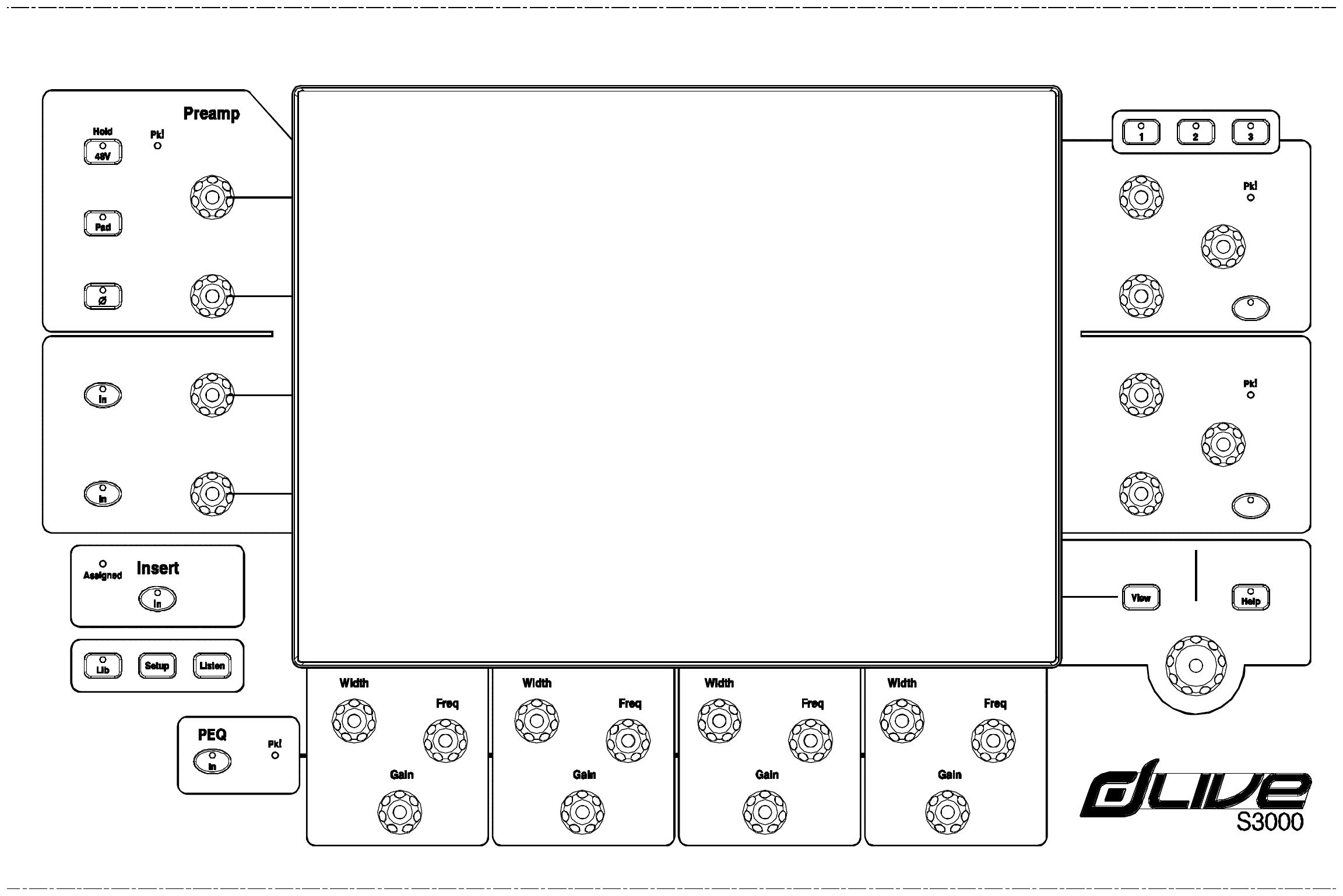

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.

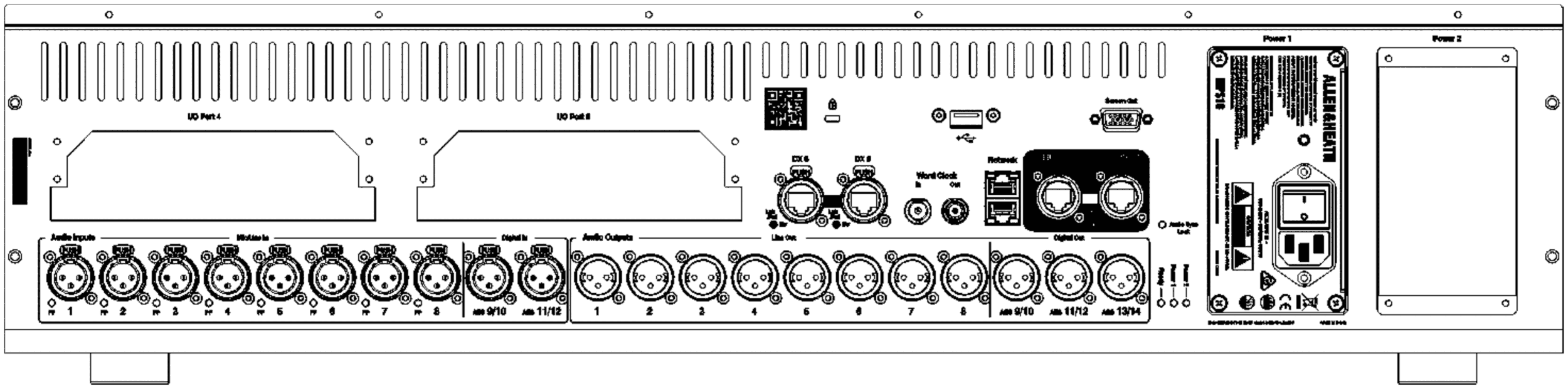

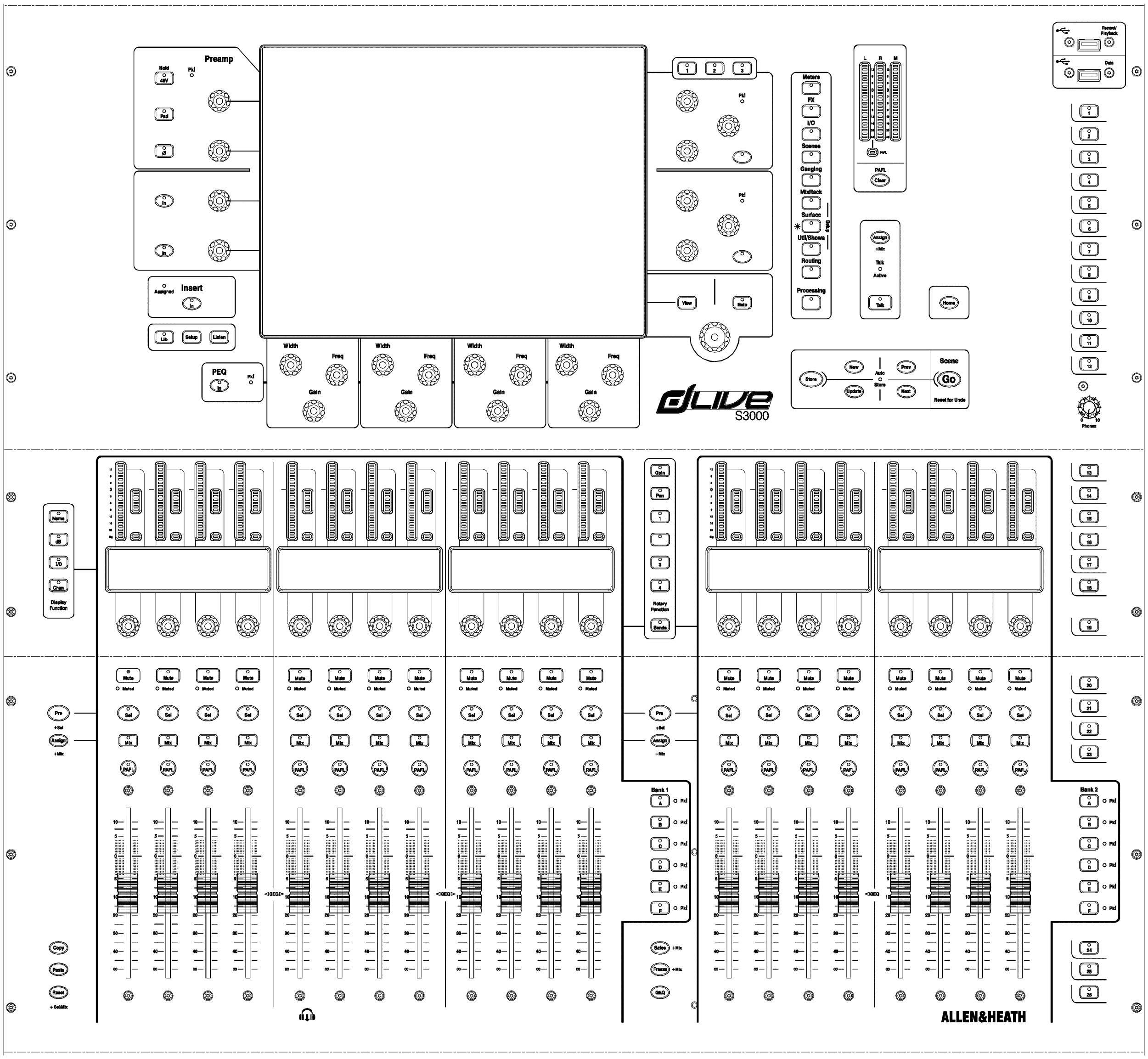

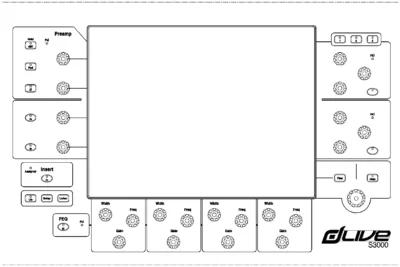

Schémas
Tournez le téléphone en mode paysage pour mieux voir le schéma.
Logiciels

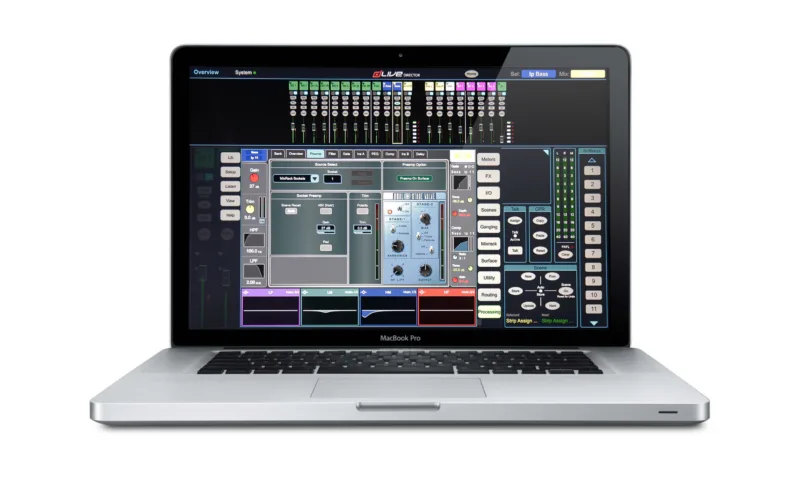

dLive Director v2.12Éditeur Mac et PC de configuration des systèmes dLive. Hors ligne, il prépare les Show files avant l'événement (patch, traitement, scènes), puis les transfère vers le MixRack.Télécharger

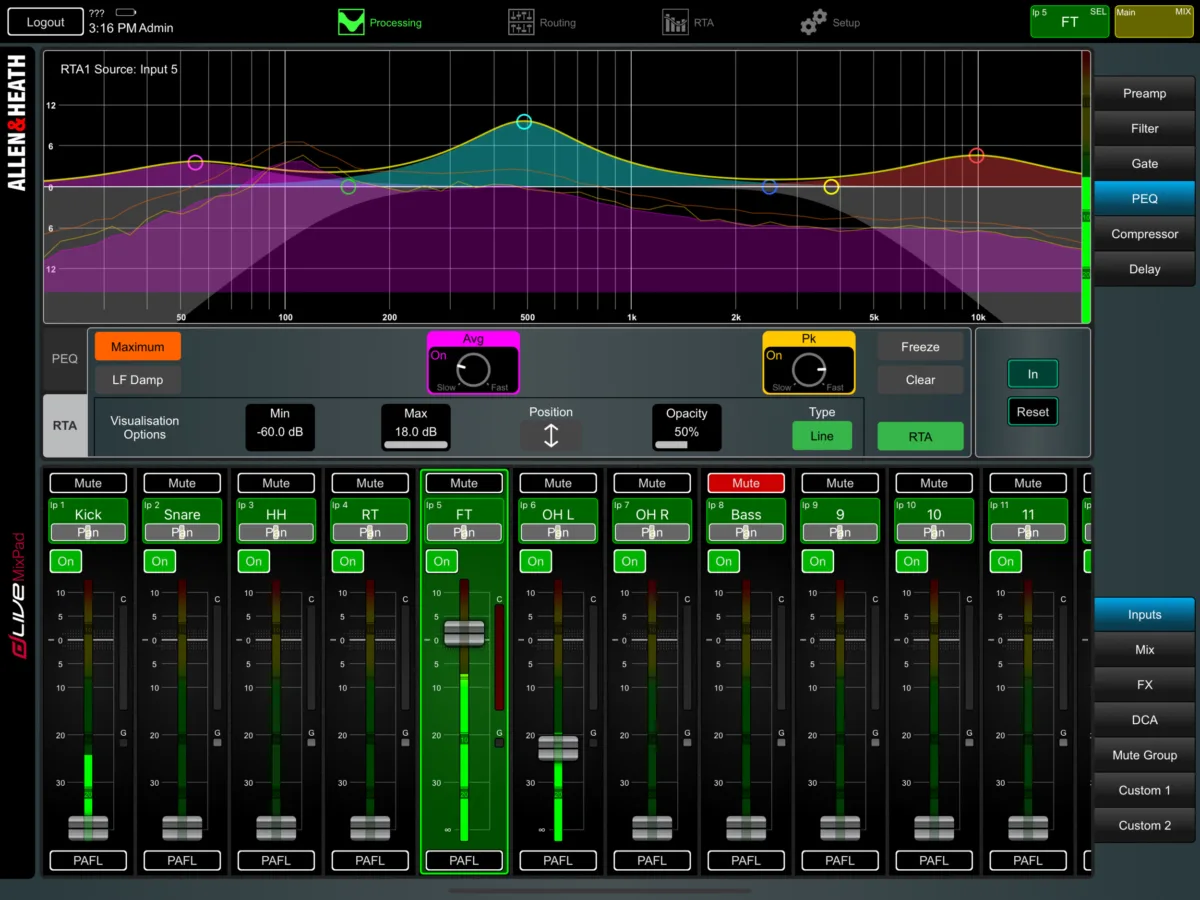

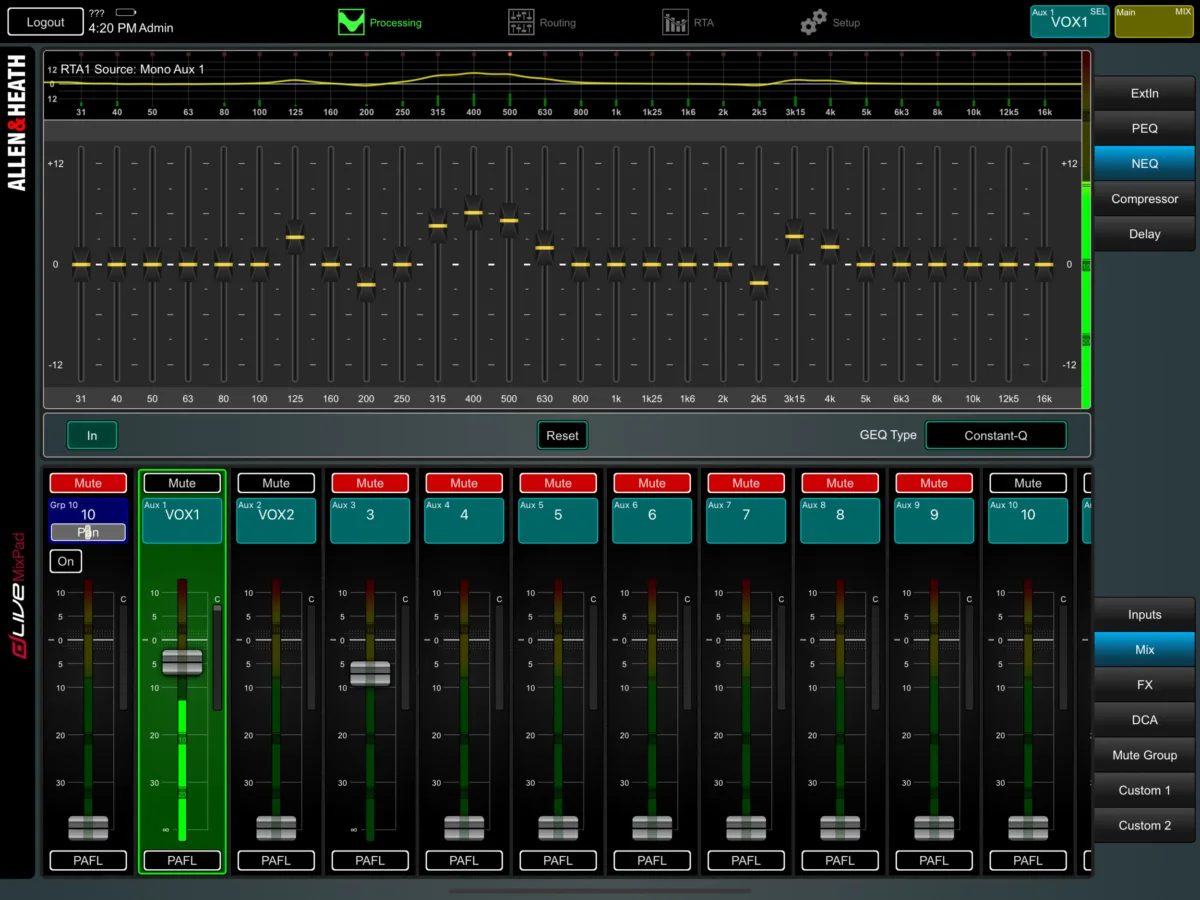

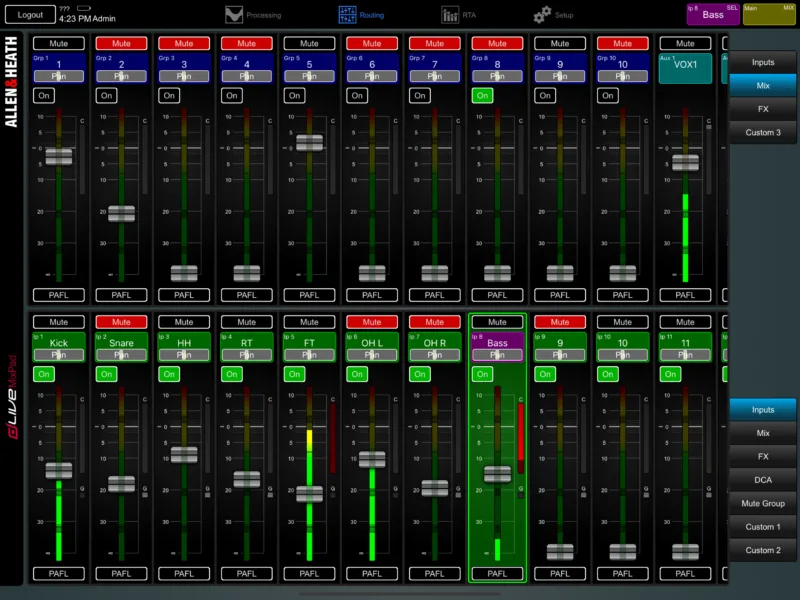

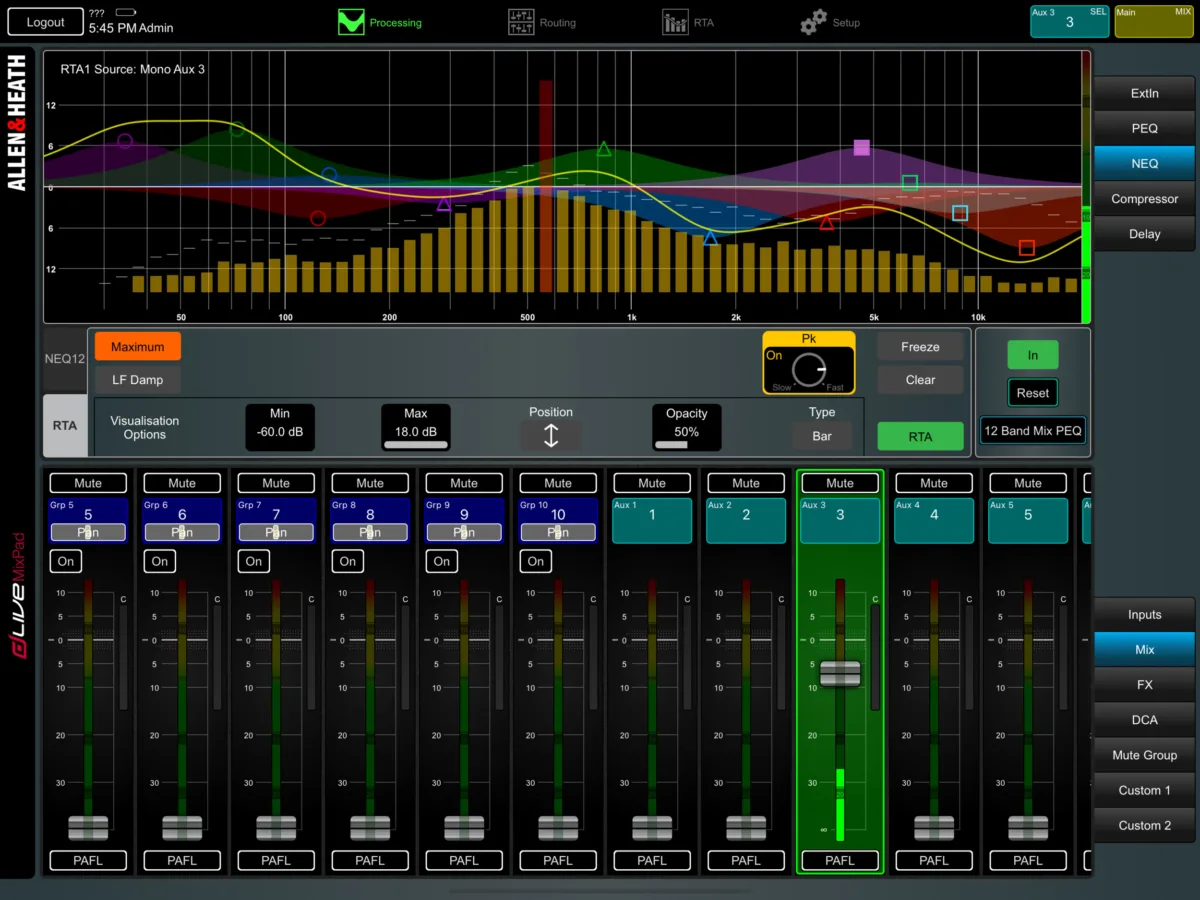

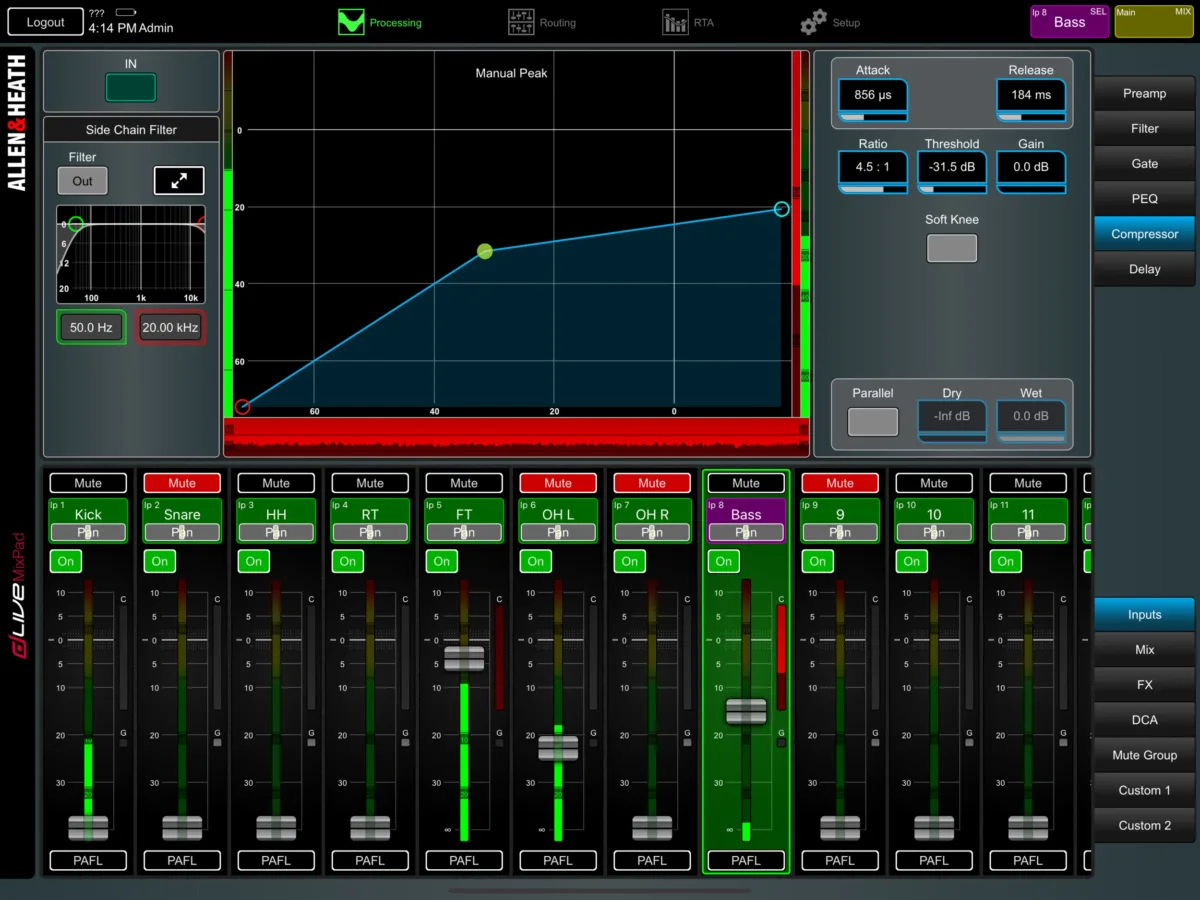

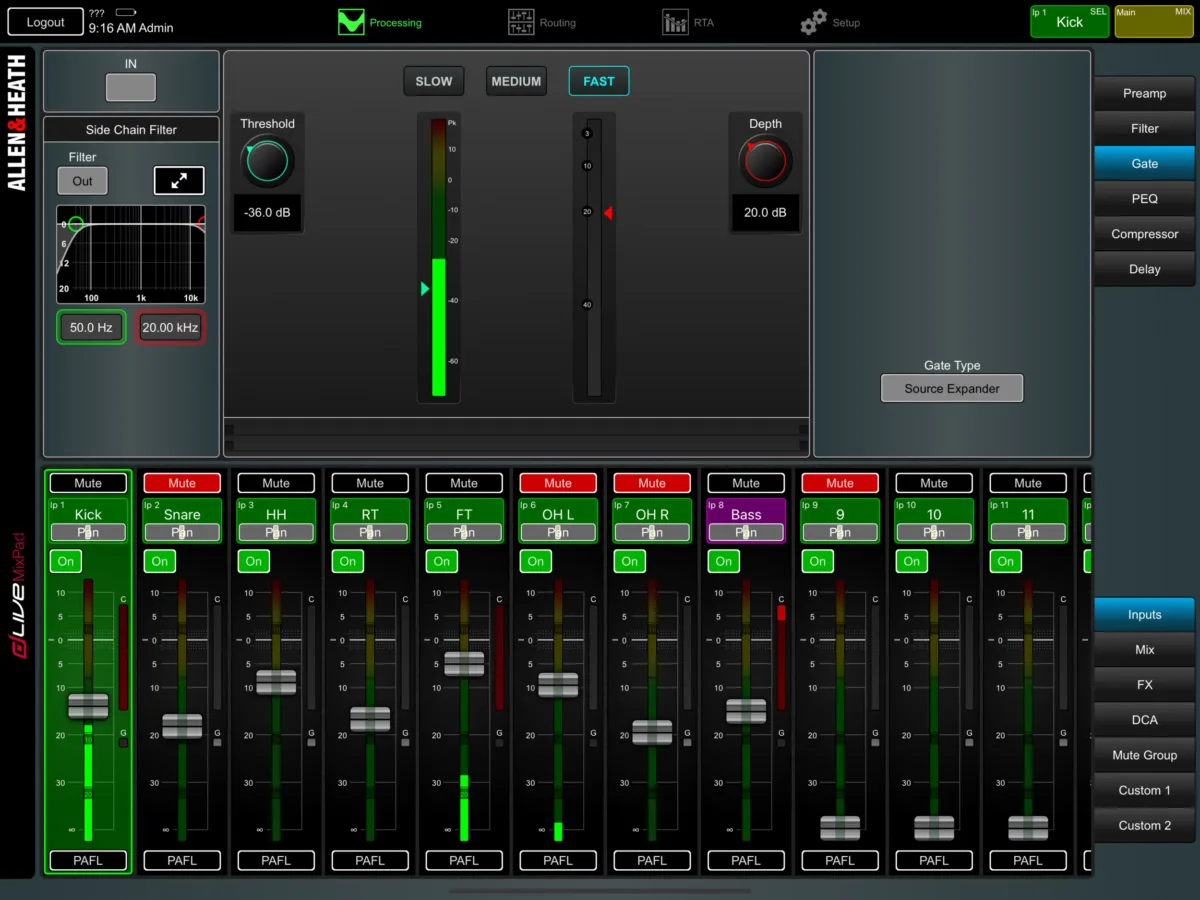

dLive MixPad v2.11Application iPad de contrôle distant complet du mix (traitement, envois, routing, RTA).Télécharger

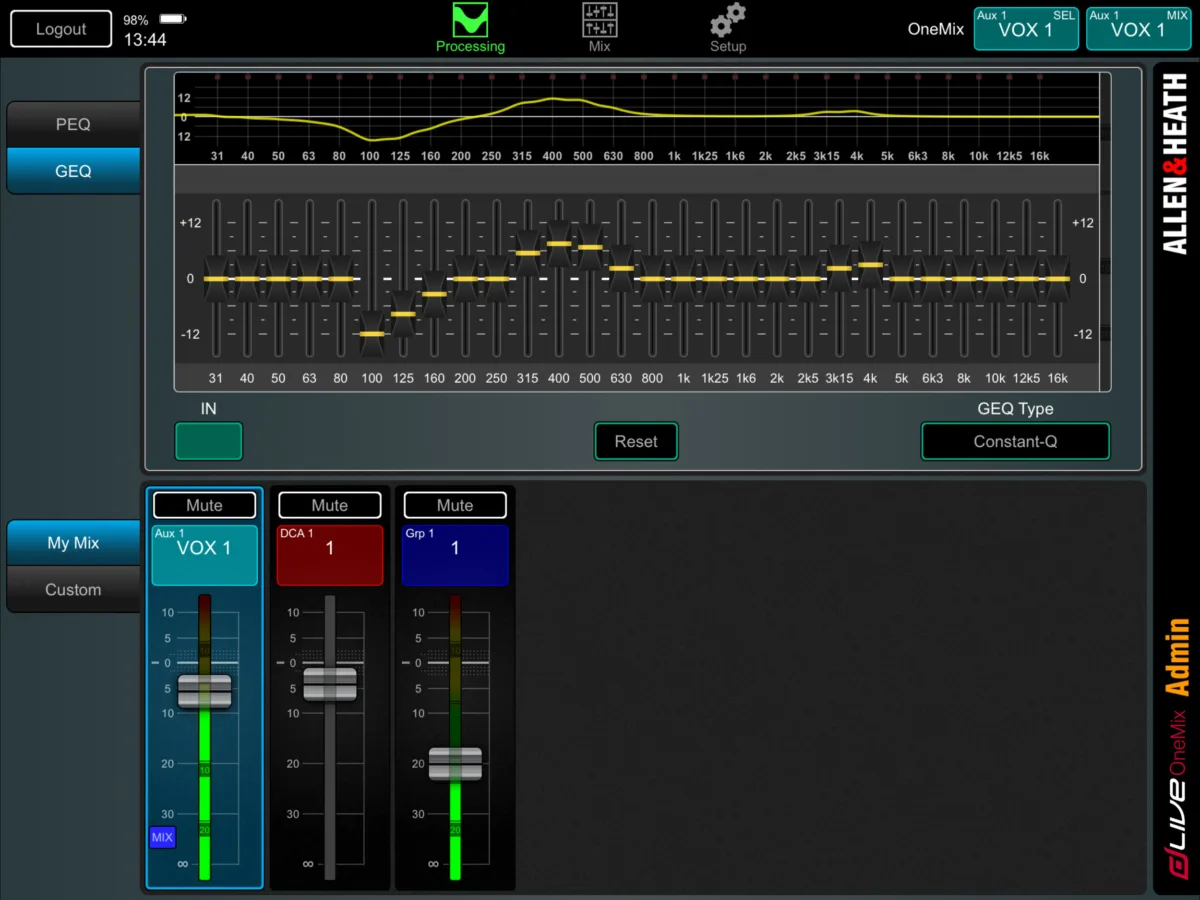

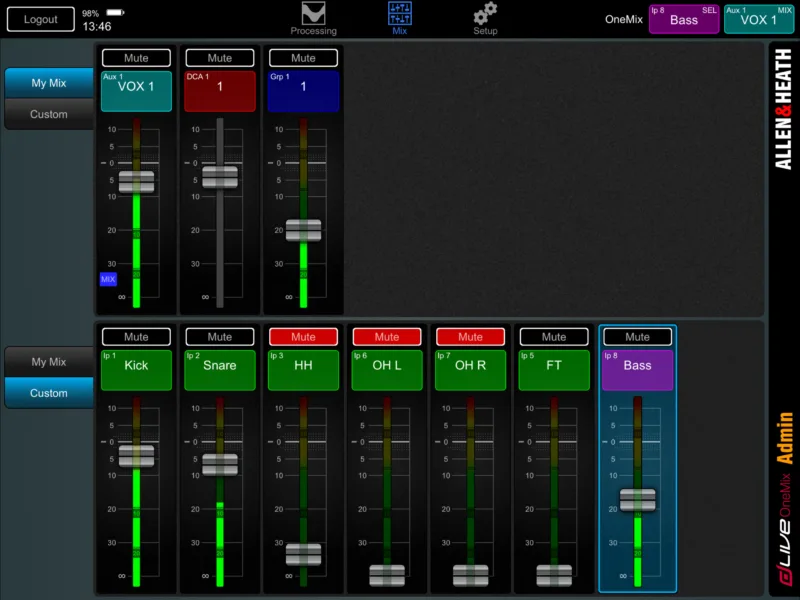

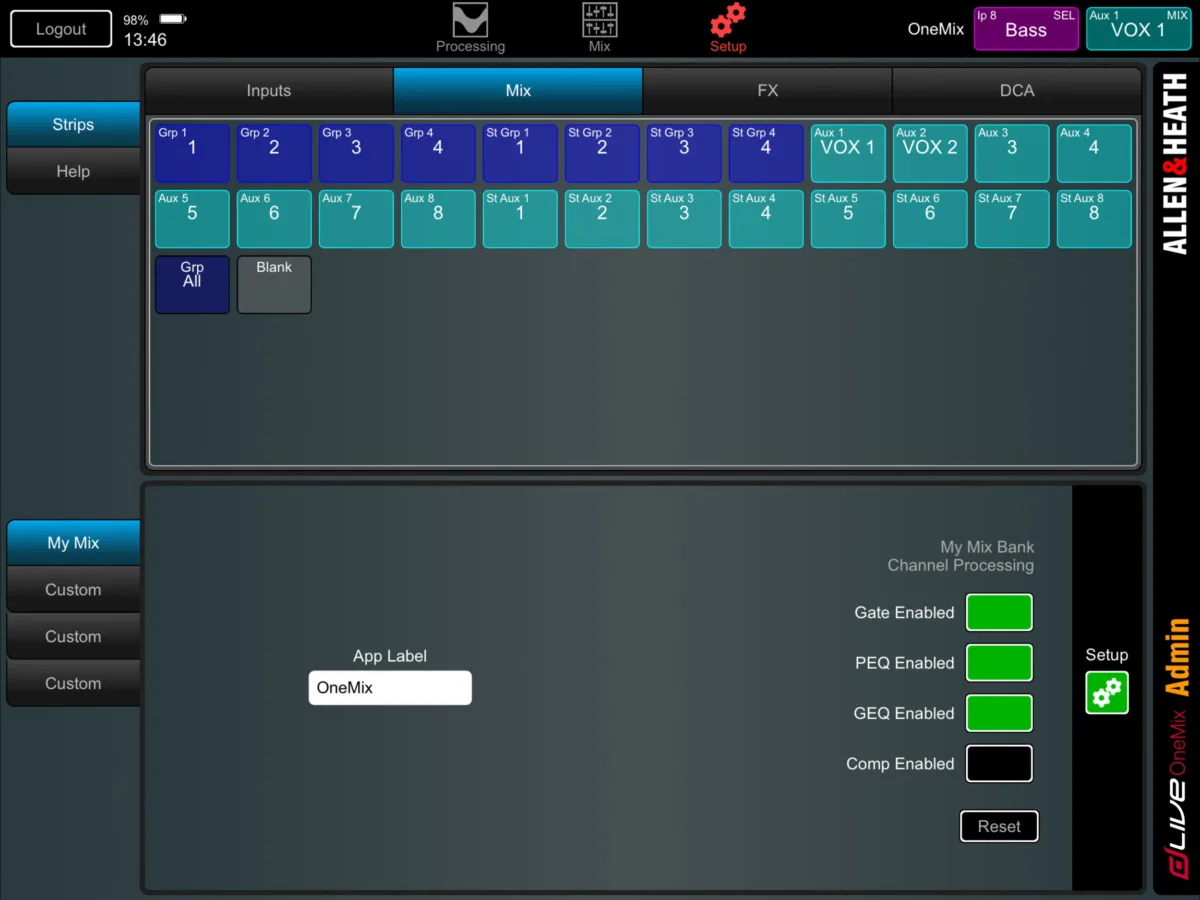

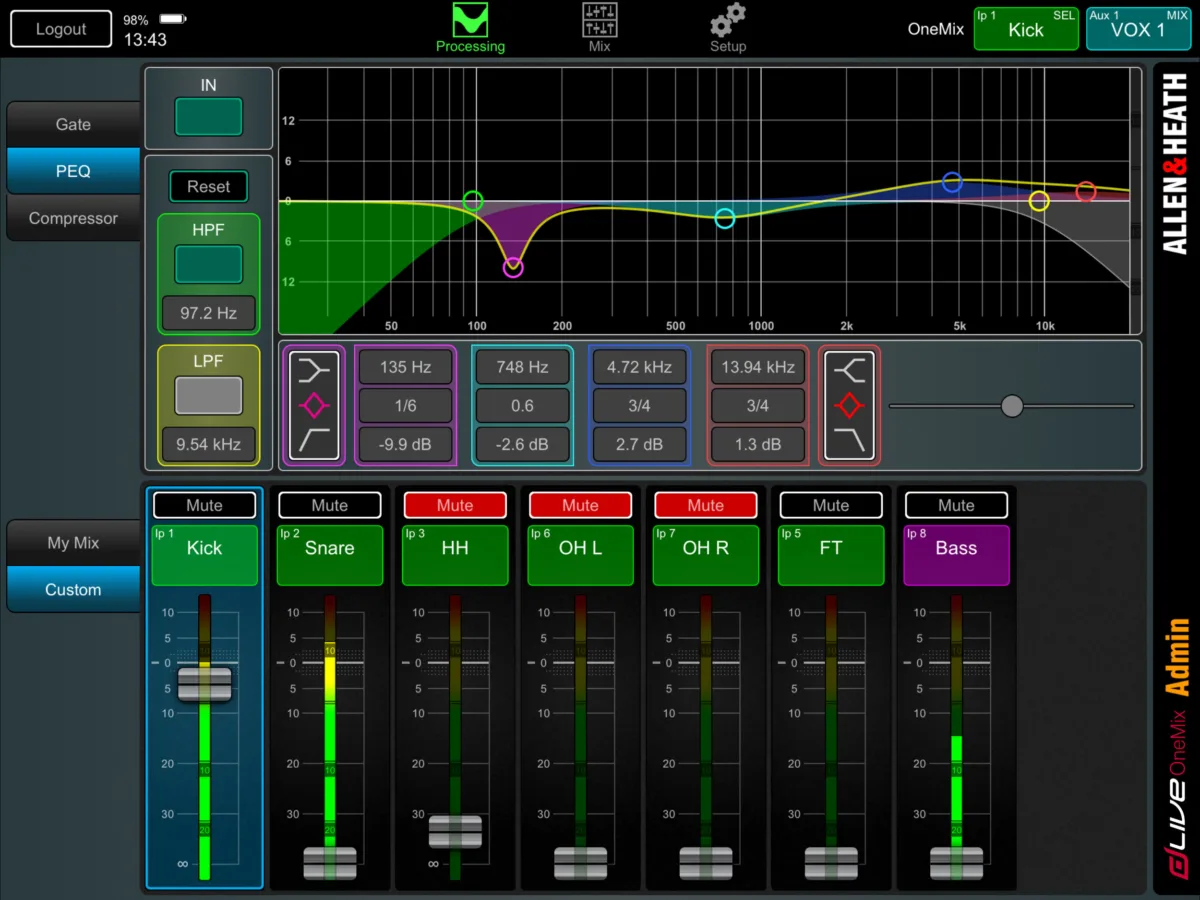

dLive OneMix v2.11Application de mix personnel de retours pour les musiciens, avec EQ du mix.Télécharger
dLive Director — mode en ligne v2.12Mode en ligne de dLive Director : connecté au MixRack par le réseau, l'éditeur pilote le système en direct comme une surface supplémentaire, avec toutes les pages Harmony UI.Télécharger

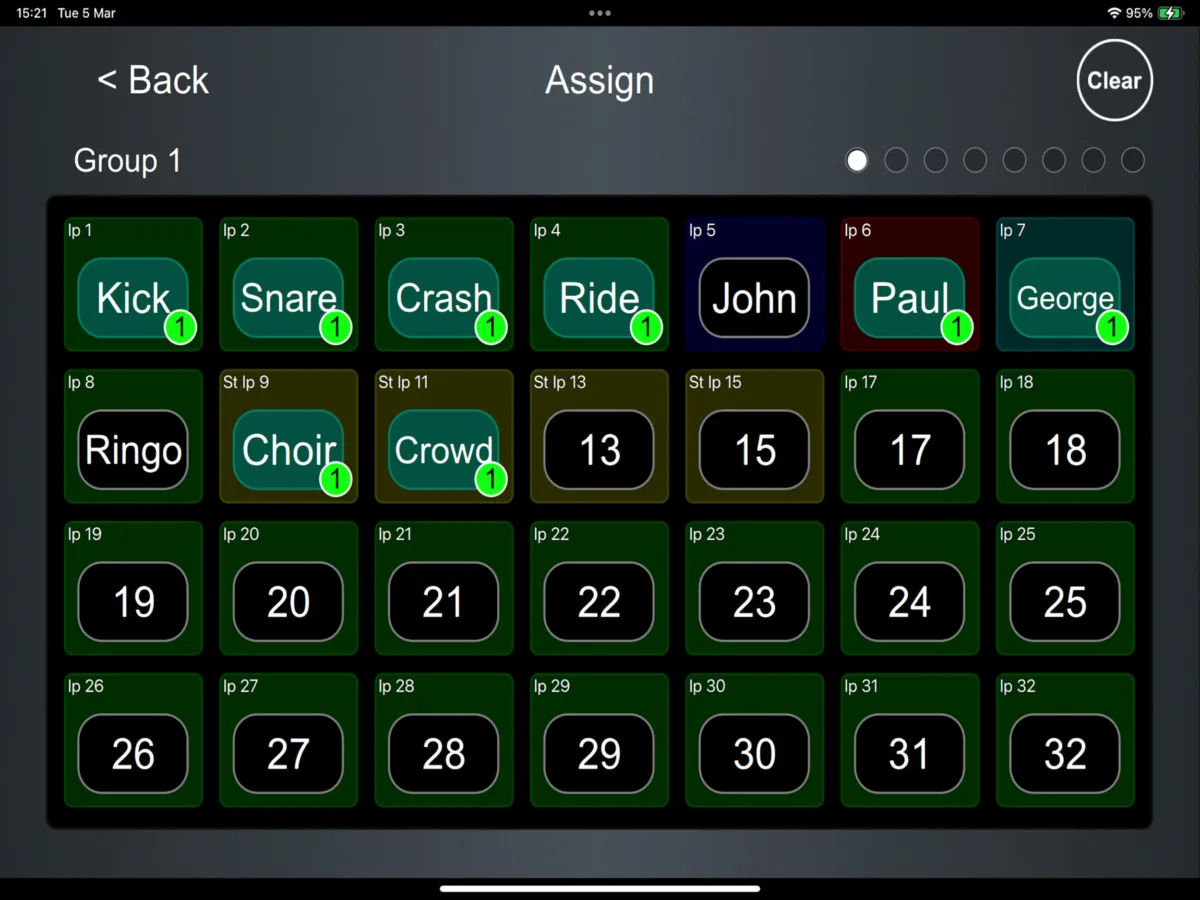

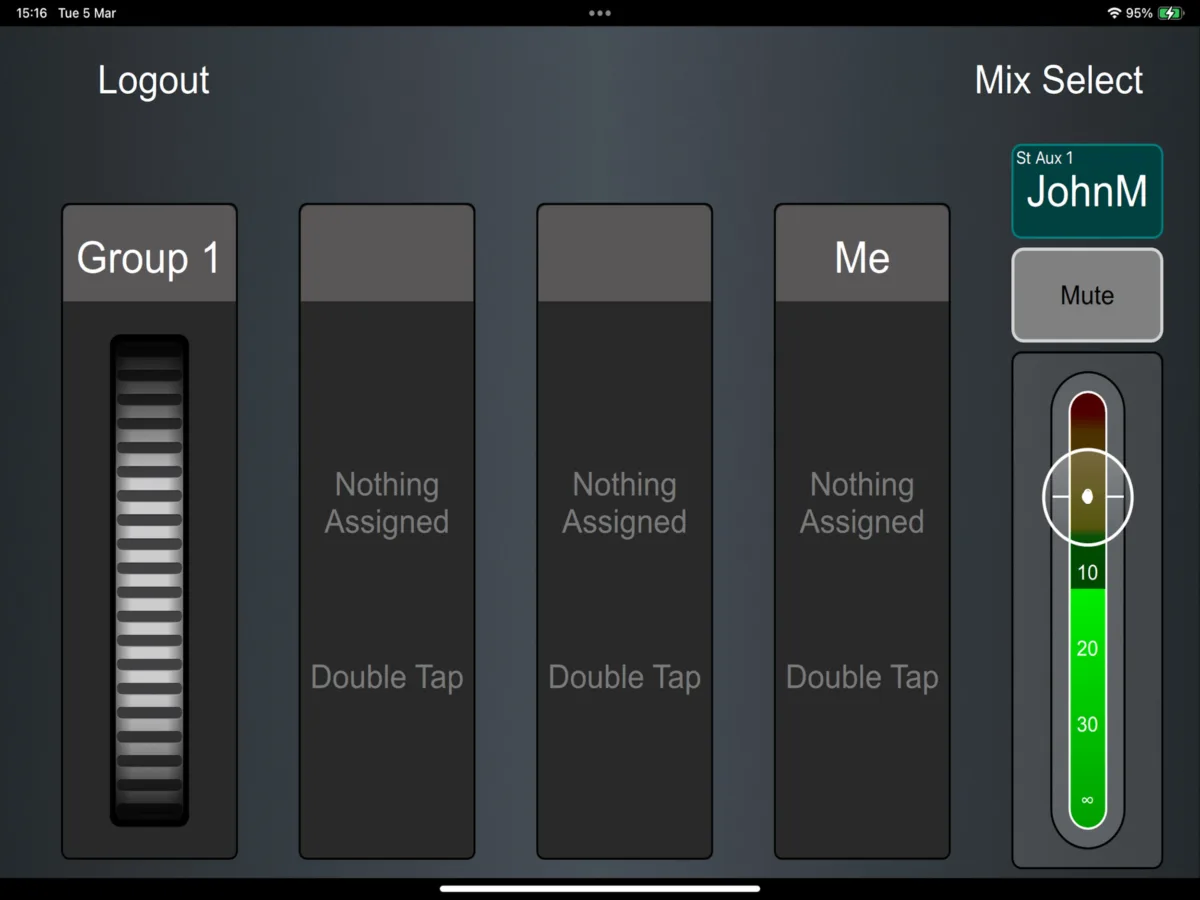

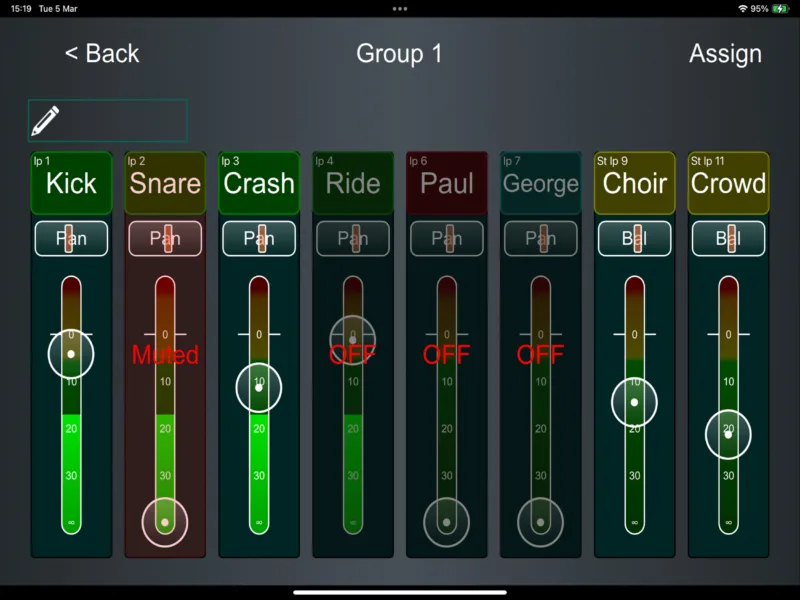

dLive4You v2.10Application de mix personnel de retours de nouvelle génération pour les musiciens, avec groupes de sources et affectations.Télécharger

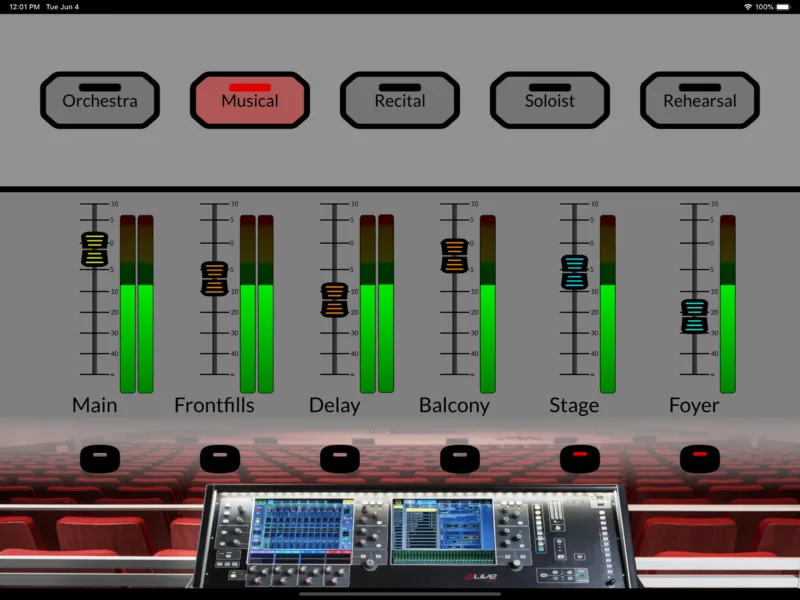

Custom Control v1.5.3Éditeur et application de pages de contrôle personnalisées (faders, boutons, sources) pour piloter une partie du système dLive sur tablette ou écran tactile.Télécharger

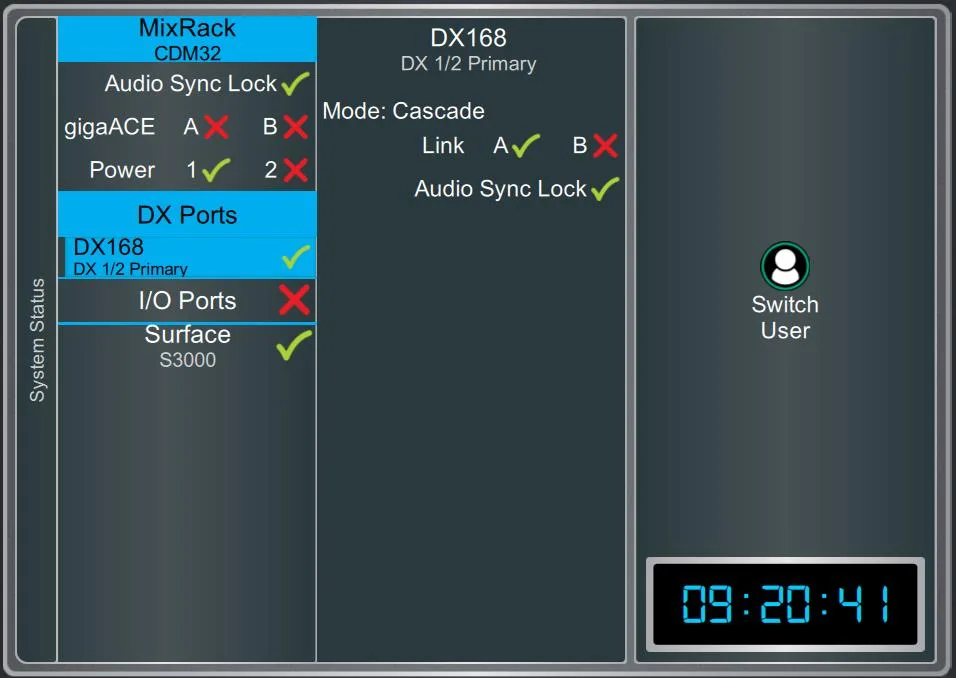

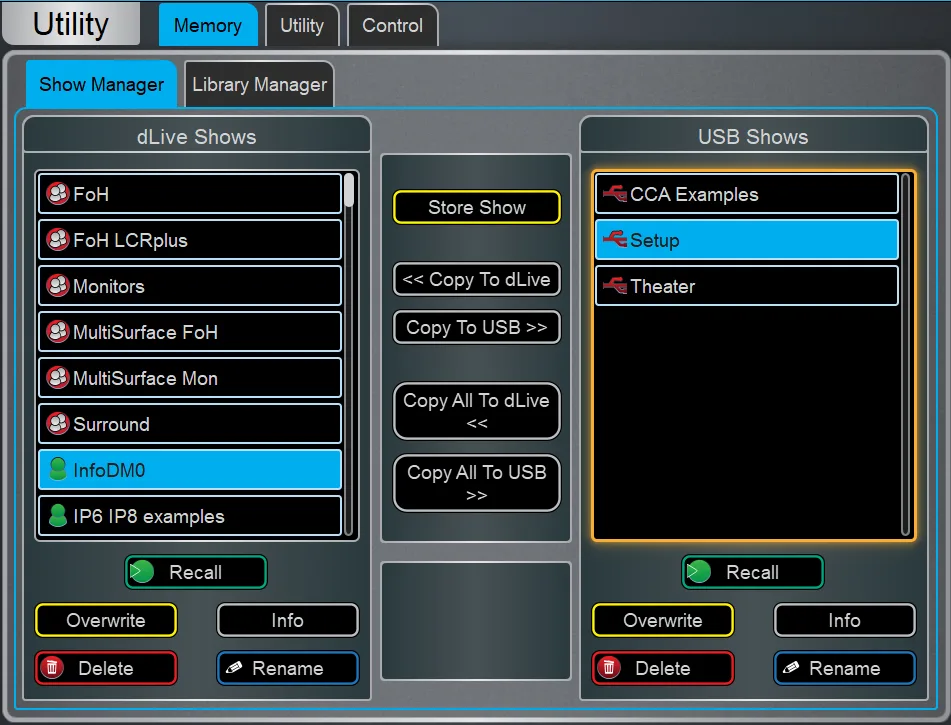

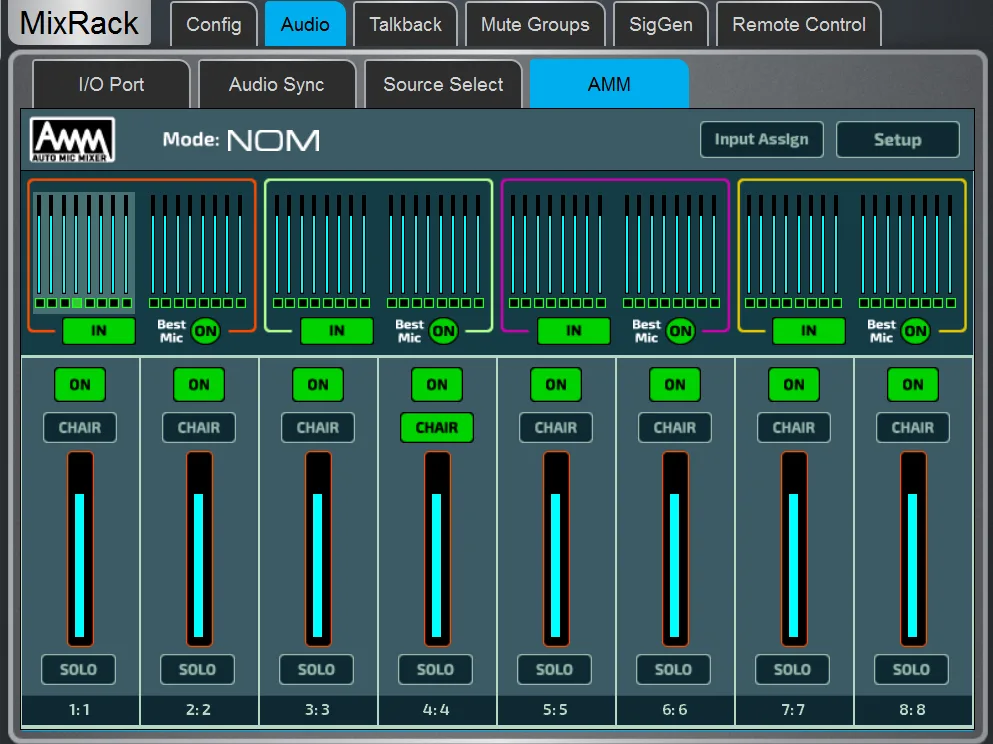

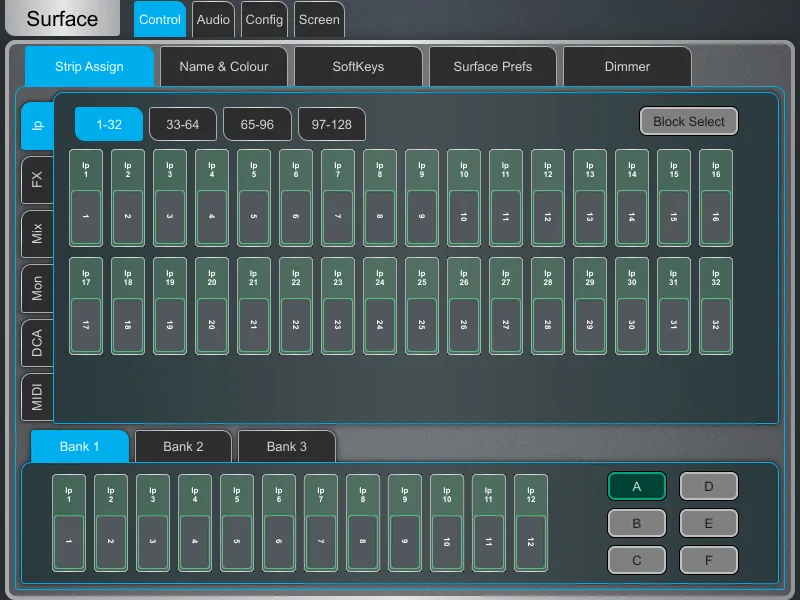

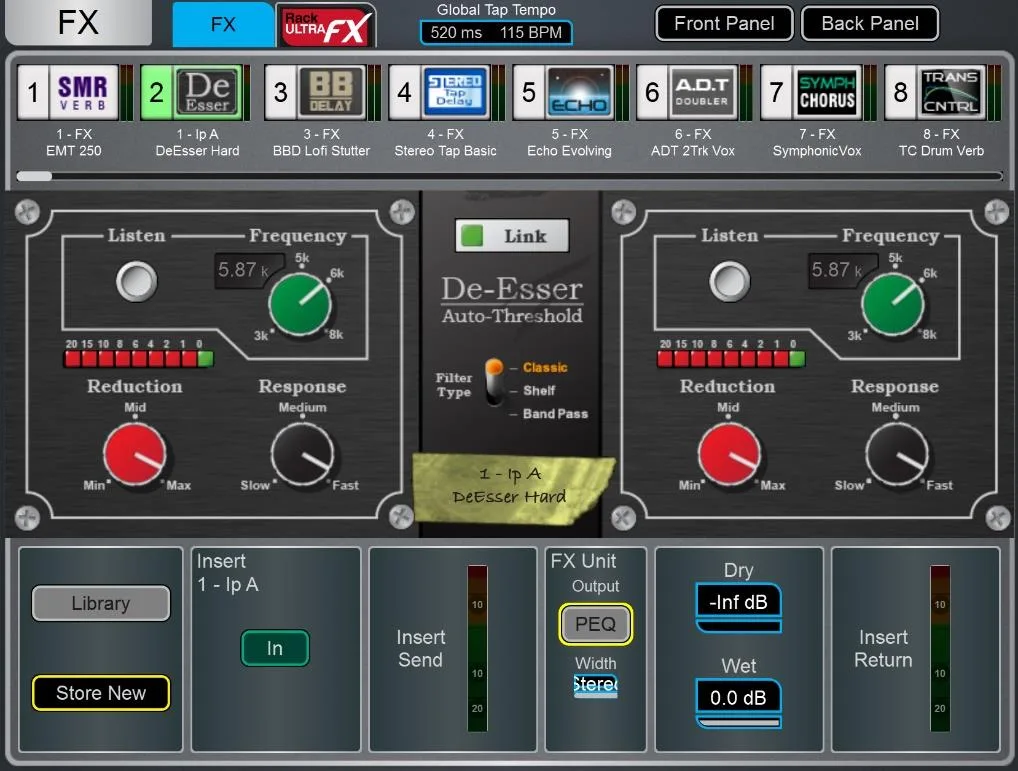

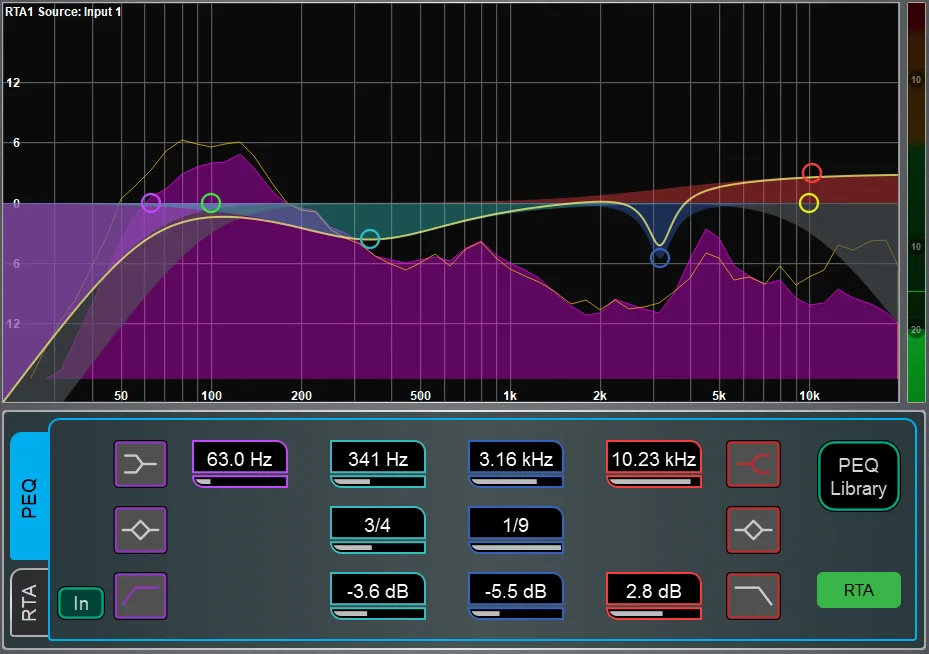

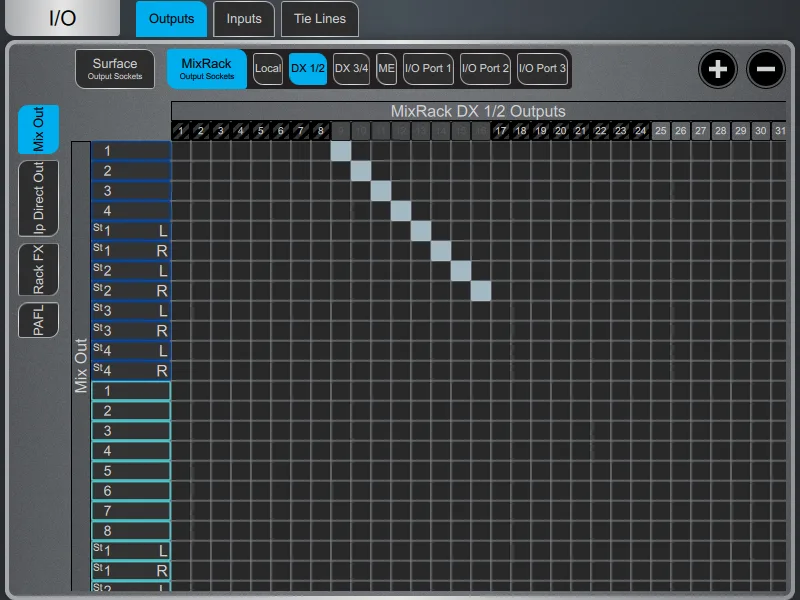

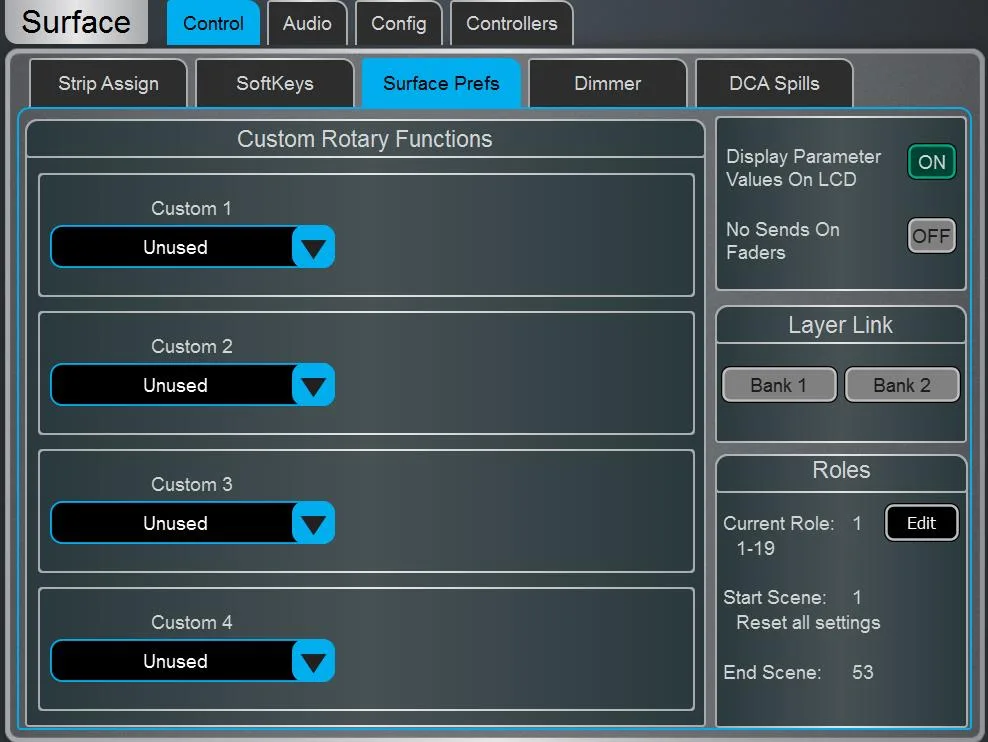

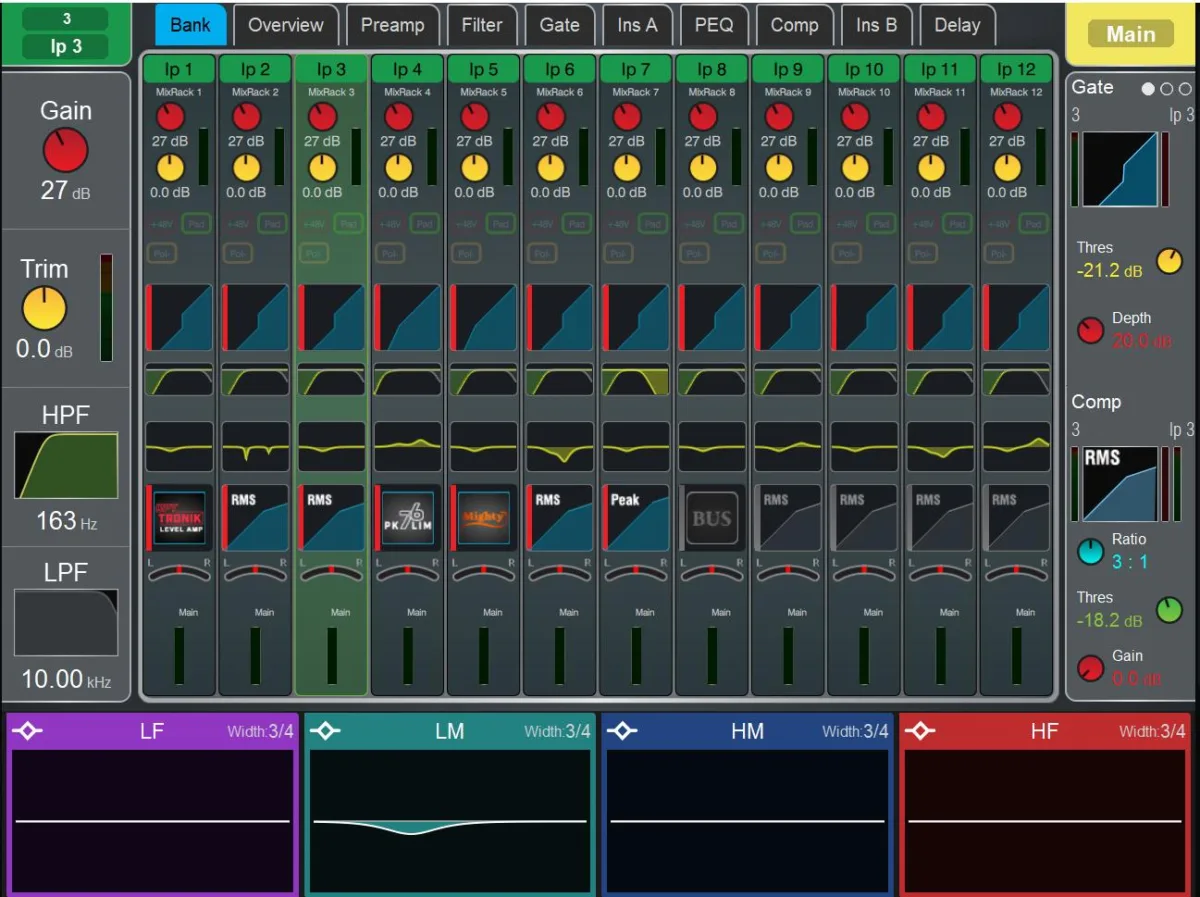

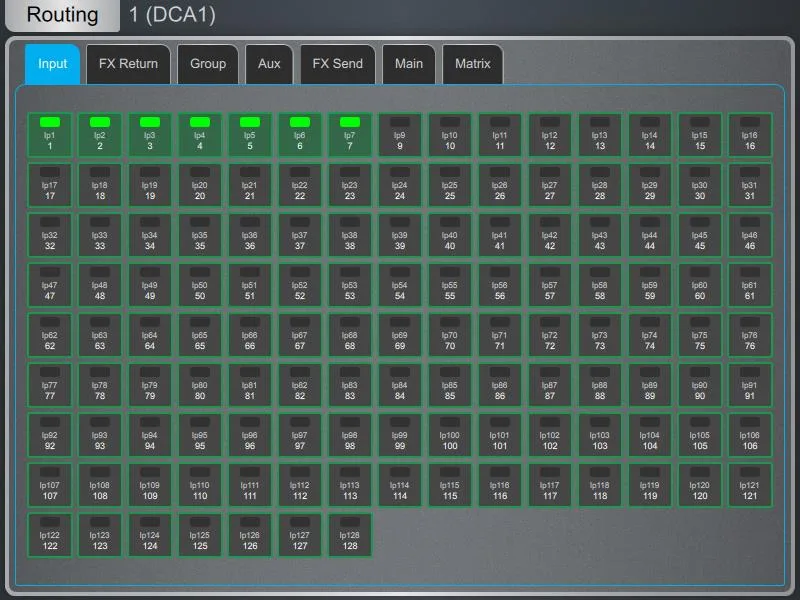

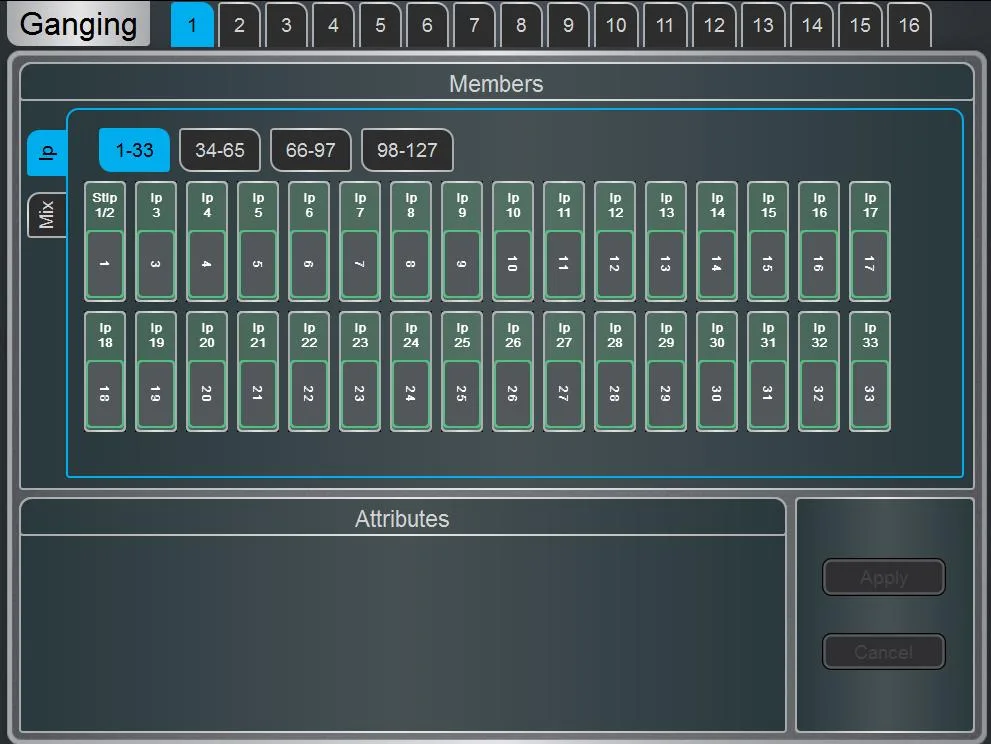

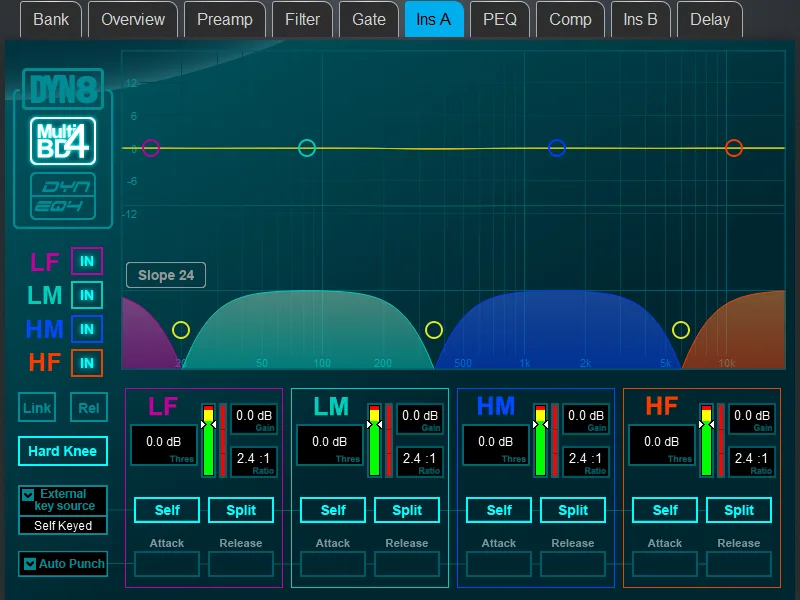

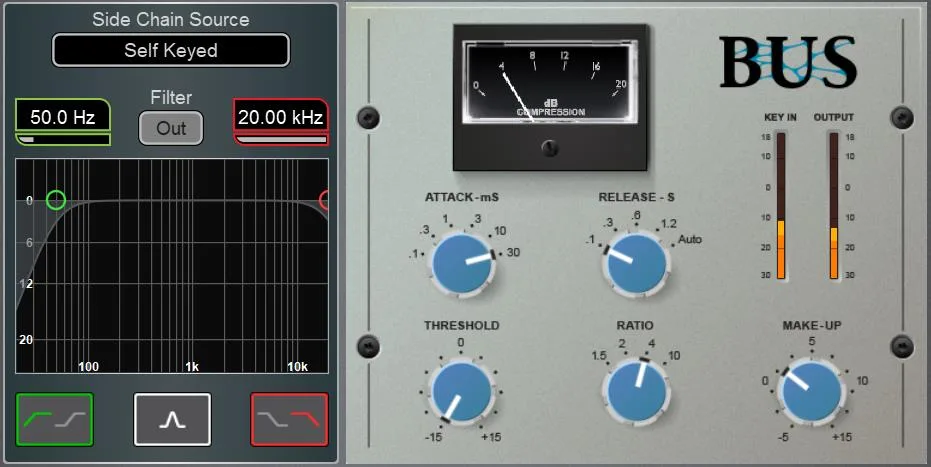

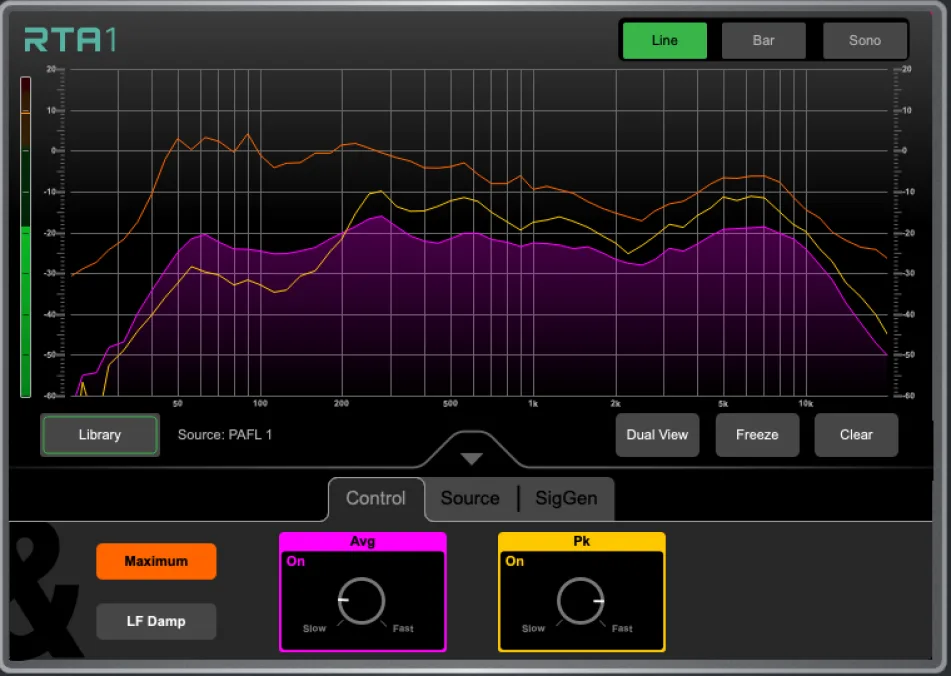

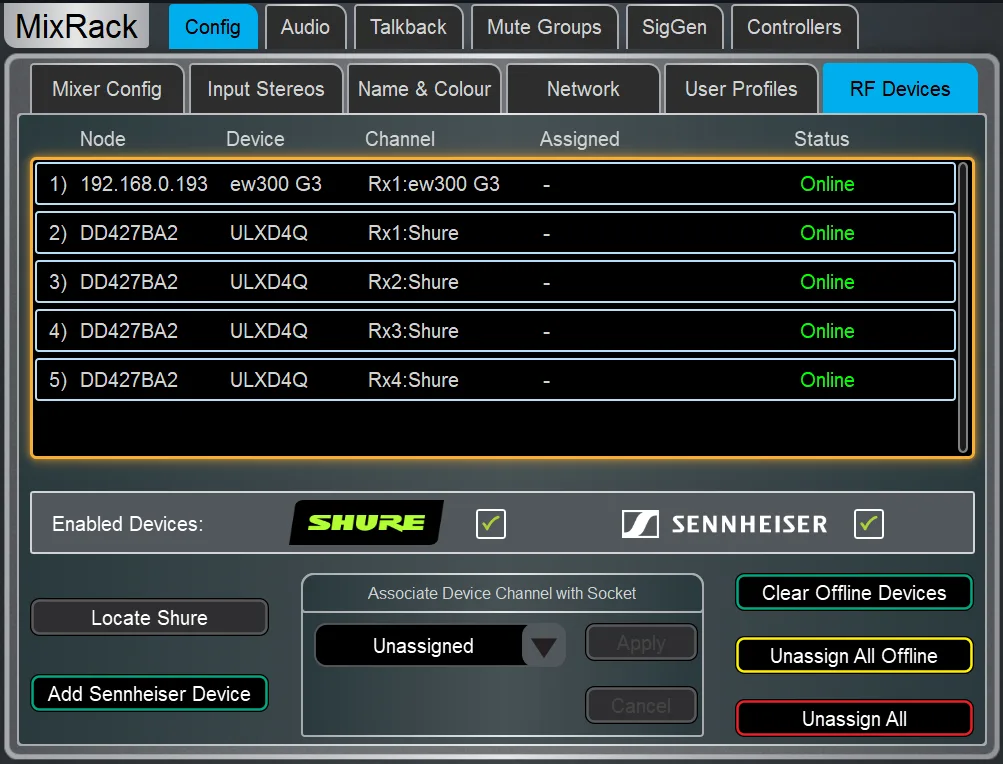

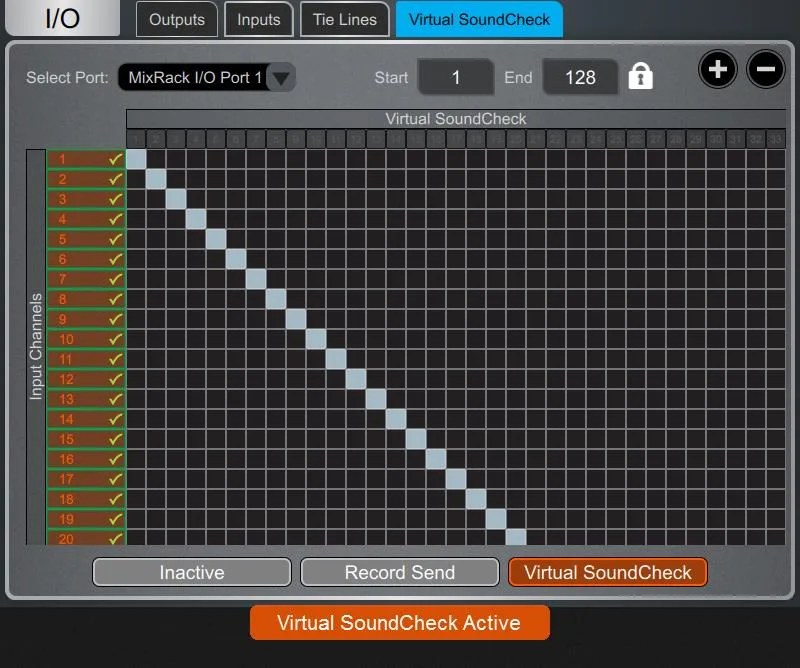

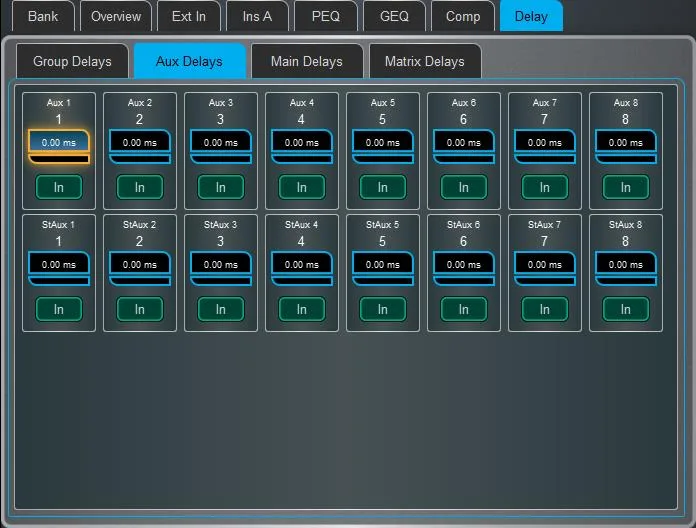

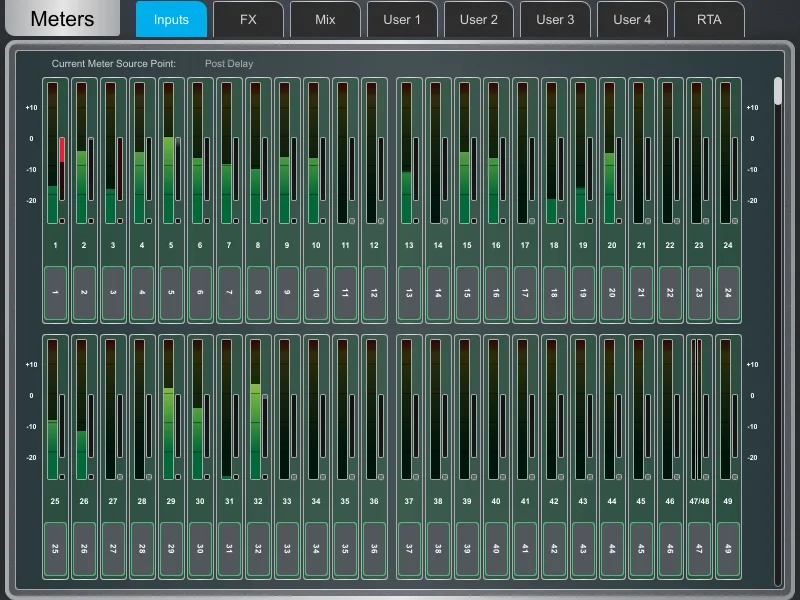

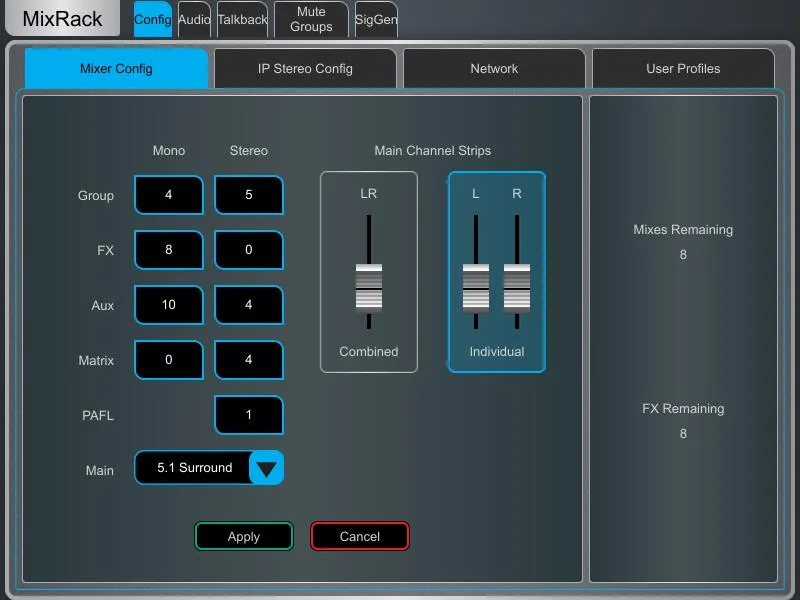

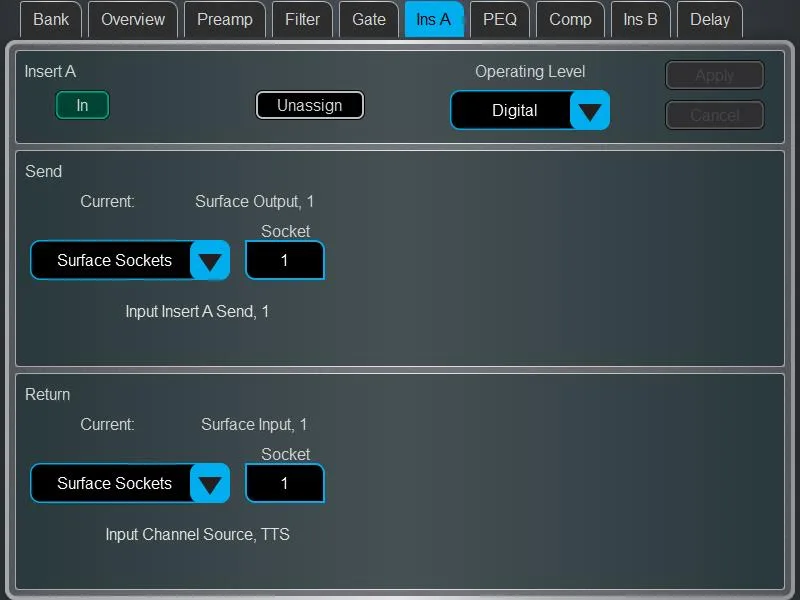

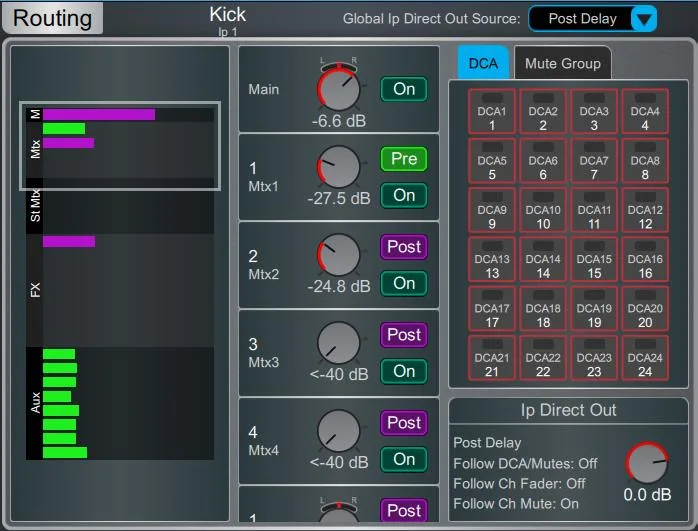

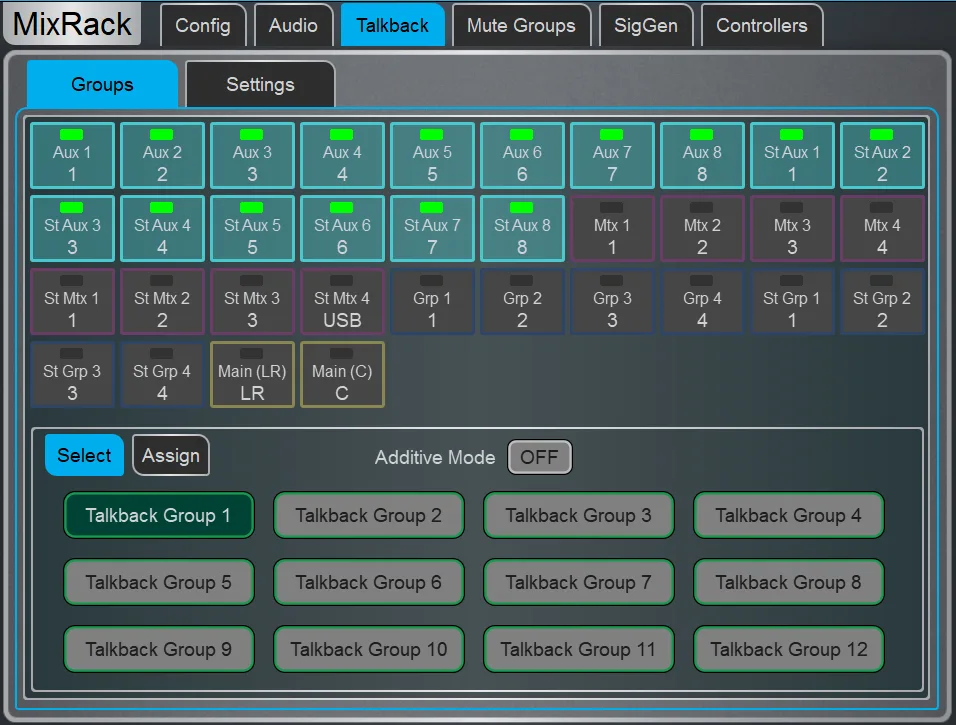

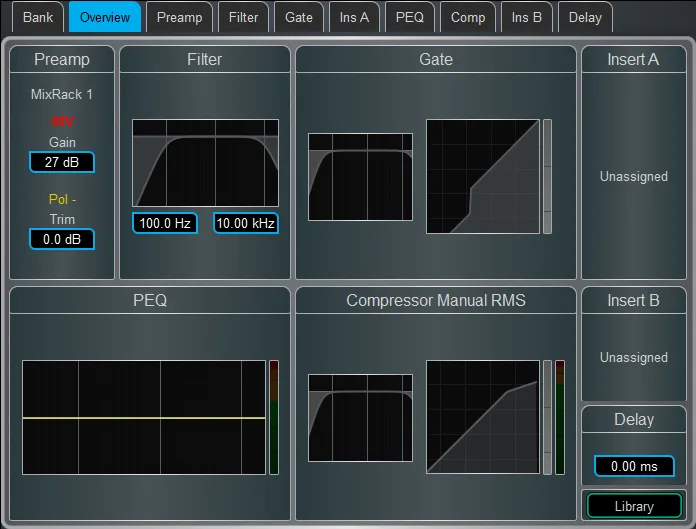

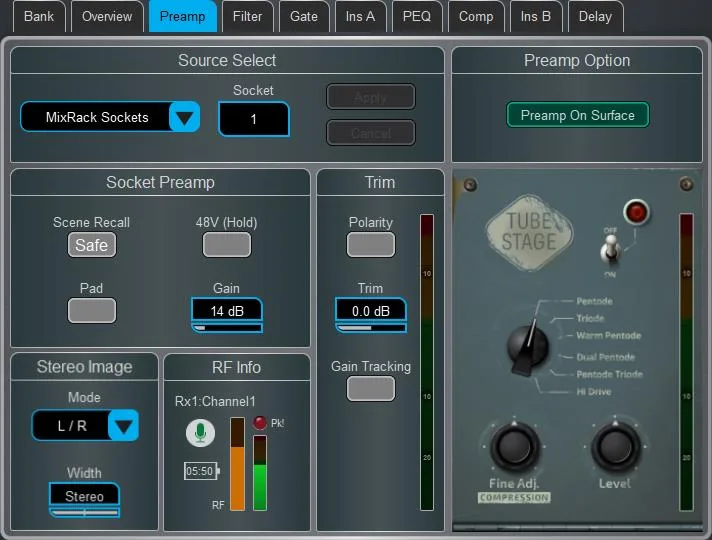

Autres captures
Accessoires
Stagebox / rack
- MixRack dLive DM32 / DM48 / DM64
Unité de traitement et d'E/S du système : héberge le cœur XCVI. Trois tailles selon le nombre d'E/S analogiques.
- Expandeur DX168
Stagebox d'extension 16 entrées micro/ligne et 8 sorties, relié via port DX (gigaACE).
Carte d'entrée / sortie
- Carte réseau Dante
Carte d'E/S Dante 128×128 pour l'un des ports réseau du MixRack.
Documents
Éditorial & artistes
Notre avis
Historique & conception
La dLive S3000 est la plus compacte des surfaces S-Class du système dLive d'Allen & Heath, introduit en 2014. Comme les autres surfaces de la gamme, elle ne réalise aucun traitement : le mixage est assuré par le MixRack (DM32, DM48 ou DM64) et son cœur XCVI à base de FPGA, piloté via une liaison gigaACE.
Le système offre jusqu'à 128 canaux d'entrée et 64 bus de mixage à 96 kHz, avec une latence annoncée de 0,7 ms. La S3000 dispose de 20 faders motorisés assignables sur six couches (soit 180 bandeaux), d'un unique écran tactile capacitif de 12 pouces exploitant l'interface Harmony, de SoftKeys assignables et de trois pages de six encodeurs rotatifs par écran. Des faders dédiés « wedge » et « IEM » facilitent le travail des retours. La surface propose des ports d'E/S optionnels et une alimentation redondante remplaçable à chaud.
La connectivité réseau (Dante, Waves SoundGrid, MADI, ACE, fibreACE) est portée par le MixRack. Le contrôle à distance passe par les applications dLive MixPad et OneMix et le logiciel dLive Director.
Utilisateurs célèbres
- Sam Fender
Tournée « Seventeen Going Under » mixée sur système dLive (FOH Peter Fergie, retours Terry Smith), traitement DEEP
