Yamaha Rivage PM5

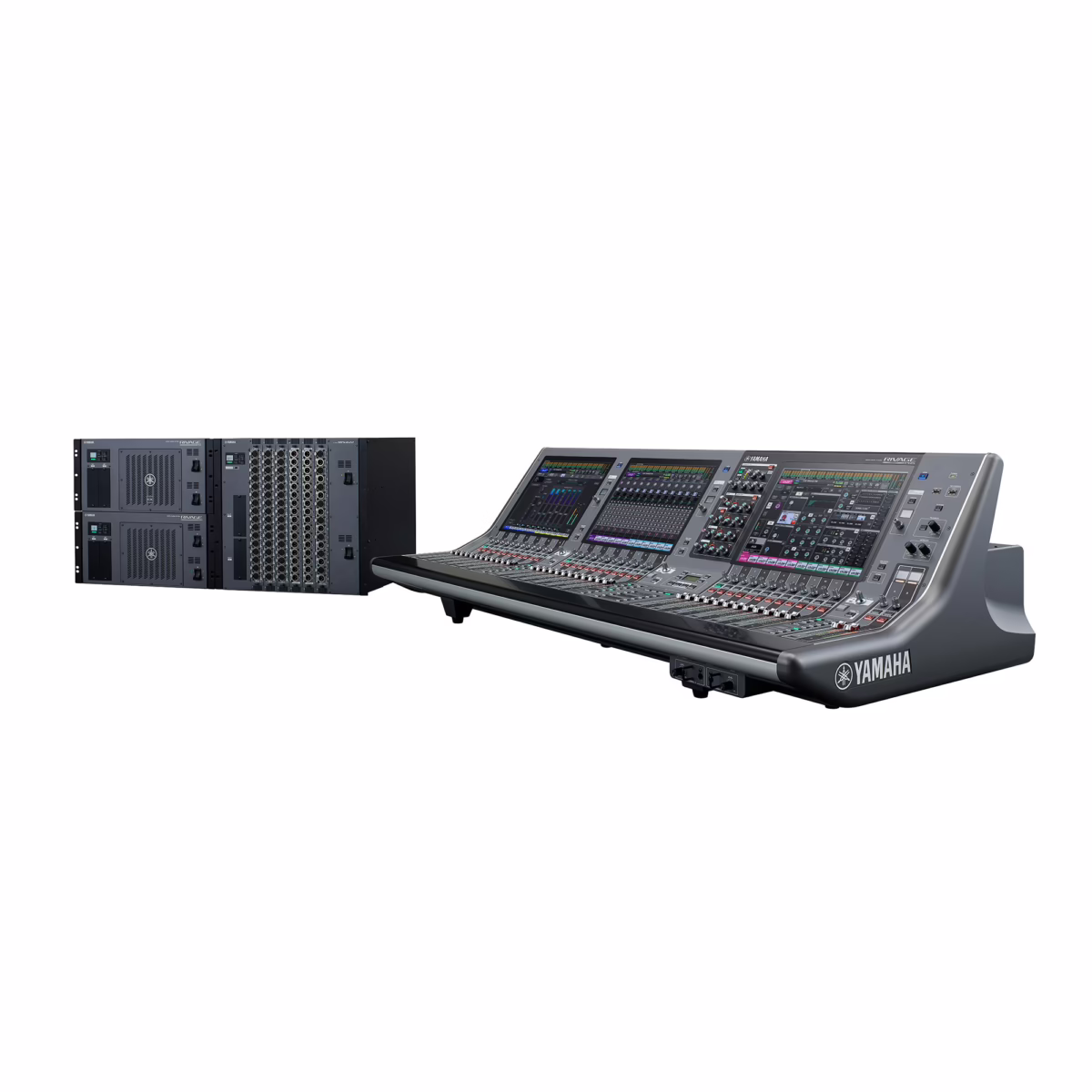

Système Rivage PM transportable : surface CS-R5 à 3 écrans et moteur DSP-RX déporté
Description
Le Rivage PM en format transportable : la surface CS-R5 à trois écrans tactiles, associée au moteur DSP-RX déporté, offre jusqu'à 288 entrées à 96 kHz sans le gabarit d'une PM10.
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 288 |
|---|---|
| Cartes d'extension | Moteur DSP : 4 emplacements de carte HY (jusqu'à 256 E/S) + 2 emplacements Mini-YGDAI |
Traitement
| Bus de mix | 72 |
|---|---|
| Matrices | 36 |
| Groupes DCA/VCA | 24 |
| Fréquence d'échantillonnage max | 96 kHz |
| Moteur de traitement | Traitement déporté : moteur DSP-RX (120 entrées, 48 bus, 24 matrices) ou DSP-RX-EX (288 entrées, 72 bus, 36 matrices). La surface ne traite pas |
| Fréquence d'échantillonnage | Traitement à 96 kHz |
Surface
| Faders physiques | 38 |
|---|---|
| Faders motorisés | Oui |
| Écrans | 3 |
| Écran tactile | Oui |
| Faders | Surface CS-R5 : 3 baies de 12 faders motorisés (38 faders au total avec la section maître) |
| Écrans (détail) | 3 écrans tactiles |
Enregistrement
| Enregistrement intégré | Oui |
|---|---|
| Type d'enregistrement | USB 2 pistes |
Réseau
| Réseau & protocoles | Dante / MADI / AES/EBU / Network |
|---|---|
| Alimentation redondante | Oui |
| Réseau redondant | Oui |
| Réseau audio | Réseau optique propriétaire TWINLANe, racks d'E/S RPio622/RPio222, cartes Dante HY144-D |
Physique
| Largeur | 1 444 mm |
|---|---|
| Profondeur | 643 mm |
| Hauteur | 414 mm |
| Poids | 42 kg |
| Poids (détail) | Surface d'environ 42 kg |
Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels
Rivage PM EditorÉditeur hors ligne/en ligne pour configurer et contrôler un système Rivage PM depuis un ordinateur.Télécharger
Autres captures
Accessoires
Autre

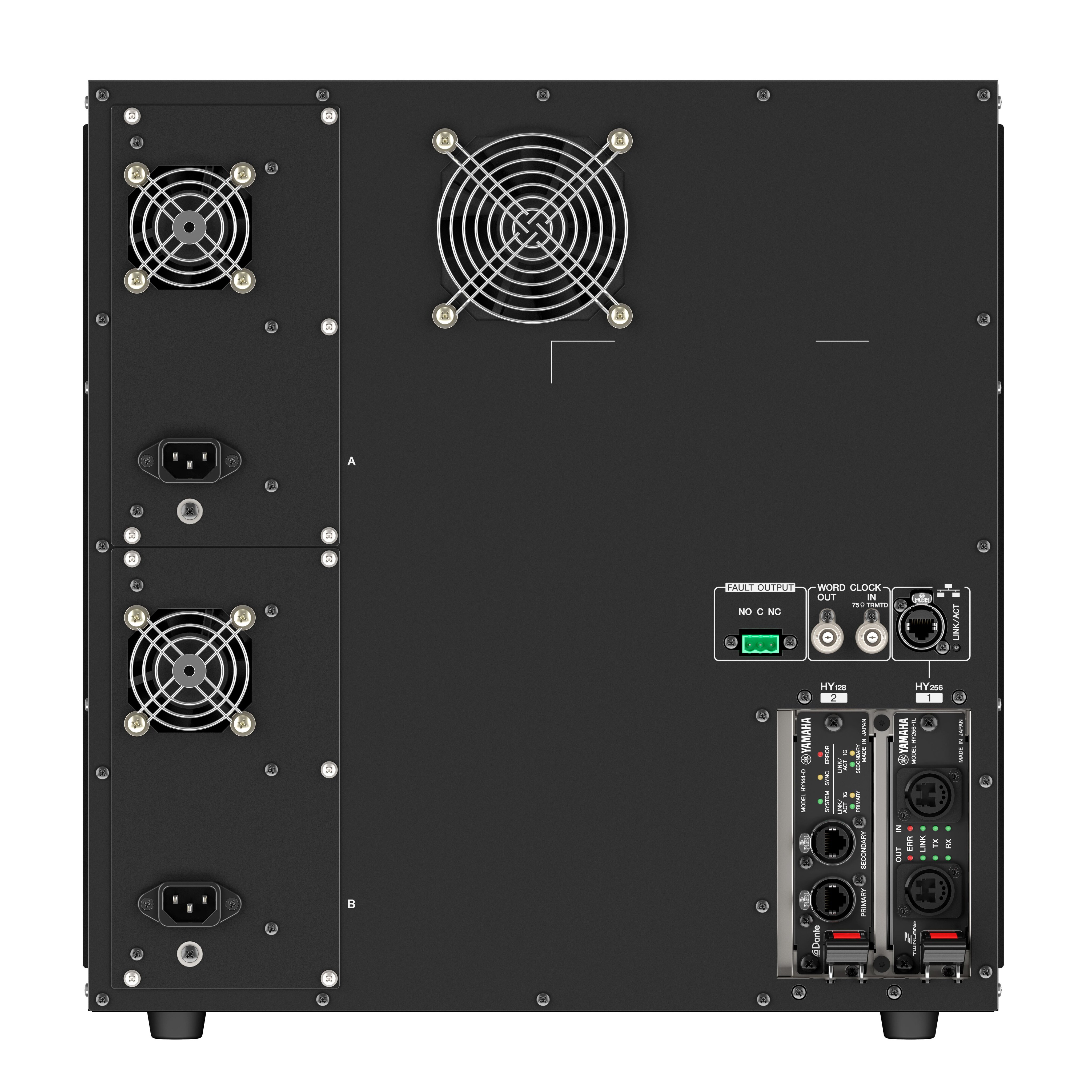

- Moteur DSP-RX / DSP-RX-EX
Moteur de traitement déporté du système ; DSP-RX (120 entrées) ou DSP-RX-EX (288 entrées).
Stagebox / rack
- Rack d'E/S RPio622
Stagebox du système Rivage PM avec 6 emplacements RY et 2 emplacements HY.
Carte d'entrée / sortie
- Carte Dante HY144-D
Carte HY Dante 144 × 144 pour la connectivité réseau du système.
Documents
Éditorial & artistes
Notre avis
Historique & conception
Le Yamaha RIVAGE PM5 est un système de mixage numérique haut de gamme dévoilé le 20 mai 2020, aux côtés du PM3 et de deux nouveaux moteurs de traitement. Il se compose de la surface de contrôle CS-R5 et d'un moteur DSP déporté : la surface ne réalise aucun traitement par elle-même.
La CS-R5 comporte trois baies de douze faders motorisés (38 faders au total avec la section maître) et trois écrans tactiles, pour un poids d'environ 42 kg. Le traitement est assuré par le moteur DSP-RX (120 entrées, 48 bus de mixage, 24 matrices) ou DSP-RX-EX (288 entrées, 72 bus, 36 matrices), à une fréquence de 96 kHz. Chaque moteur dispose de quatre emplacements de carte HY (jusqu'à 256 E/S) et de deux emplacements Mini-YGDAI.
Le système exploite le réseau optique propriétaire TWINLANe et les racks d'E/S RPio622 et RPio222, ainsi que des cartes Dante HY144-D. Le contrôle et la préparation se font via Rivage PM Editor, l'application StageMix et l'application de retours MonitorMix.
Utilisateurs célèbres
- Royal Blood
Tournée britannique 2021 mixée en façade sur Rivage PM5 (ingénieur FOH Phil Jones, dont un concert à l'Eden Project en Cornouailles)
