Description
Technique
Spécifications
Entrées / Sorties
| Entrées / sorties | Cartes PE : 8 entrées + 8 sorties AES/EBU double canal |
|---|
Traitement
| Fréquence d'échantillonnage max | 48 kHz |
|---|---|
| Résolution | 24 bits |
| Résolution de traitement | 40 bits |
| Traitement par voie | Virgule flottante 40 bits sur bus 32 bits |
| Conversion | 24 bits |
| Voies | Configurable : d'une douzaine à plus de 100 voies selon la puissance DSP installée |
| Surround et immersif | VirtualSurround Panning (VSP) sur la version D950S |
Surface
| Faders motorisés | Oui |
|---|---|
| Écran tactile | Non |
| Surface de contrôle | Modules de tranches par 4 ; frames de 4 à 64 tranches |
| Couches | 10 couches par tranche (5 banques de 2) |
| Écrans | Écran TFT couleur (15″ sur D950 M2) |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | AES/EBU |
|---|---|
| Alimentation redondante | Oui |
| Réseau redondant | Non |
| Redondance | Alimentations redondantes, cartes DSP enfichables à chaud, DSP auto-régénérant |

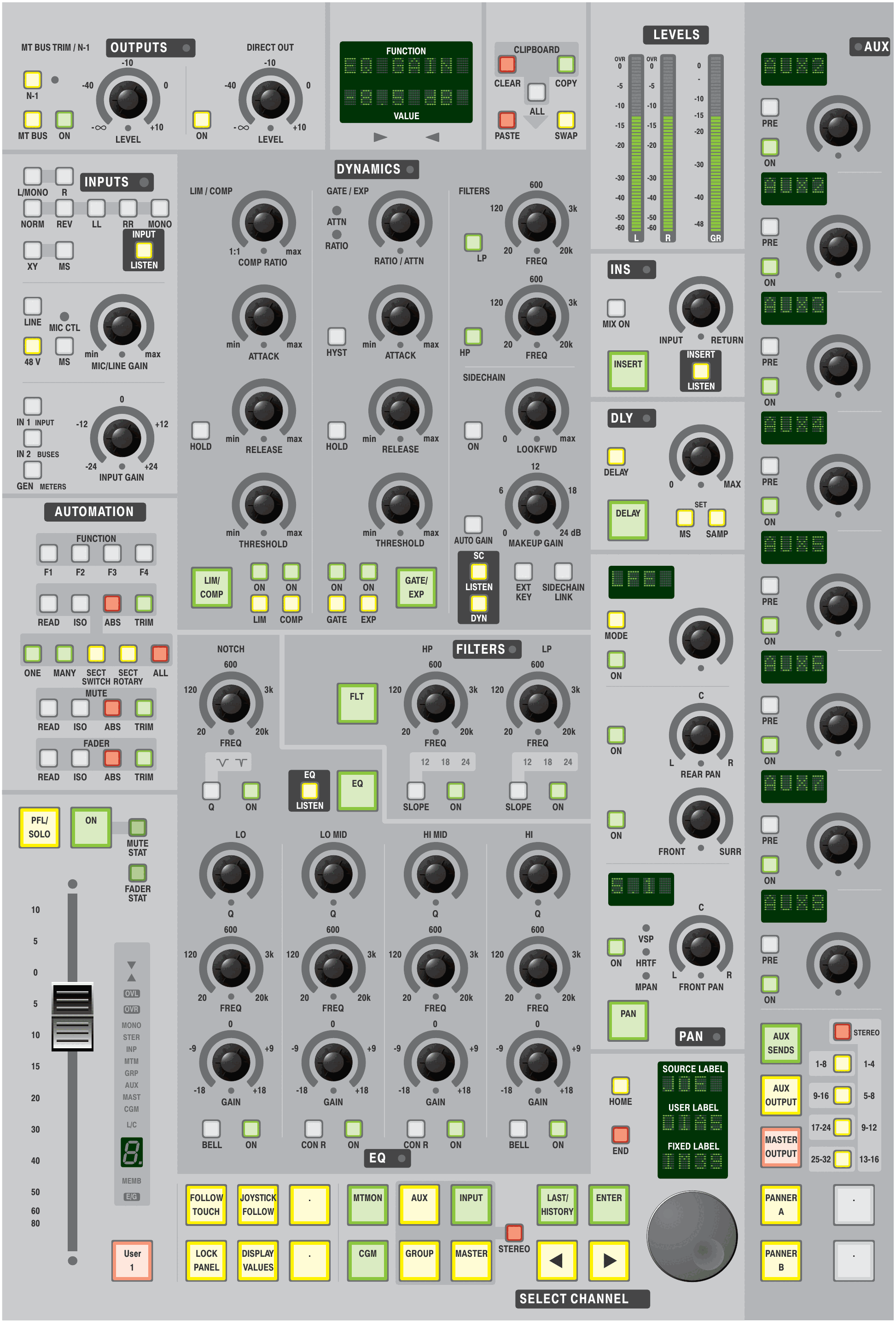

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.

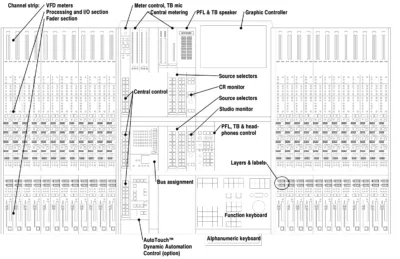

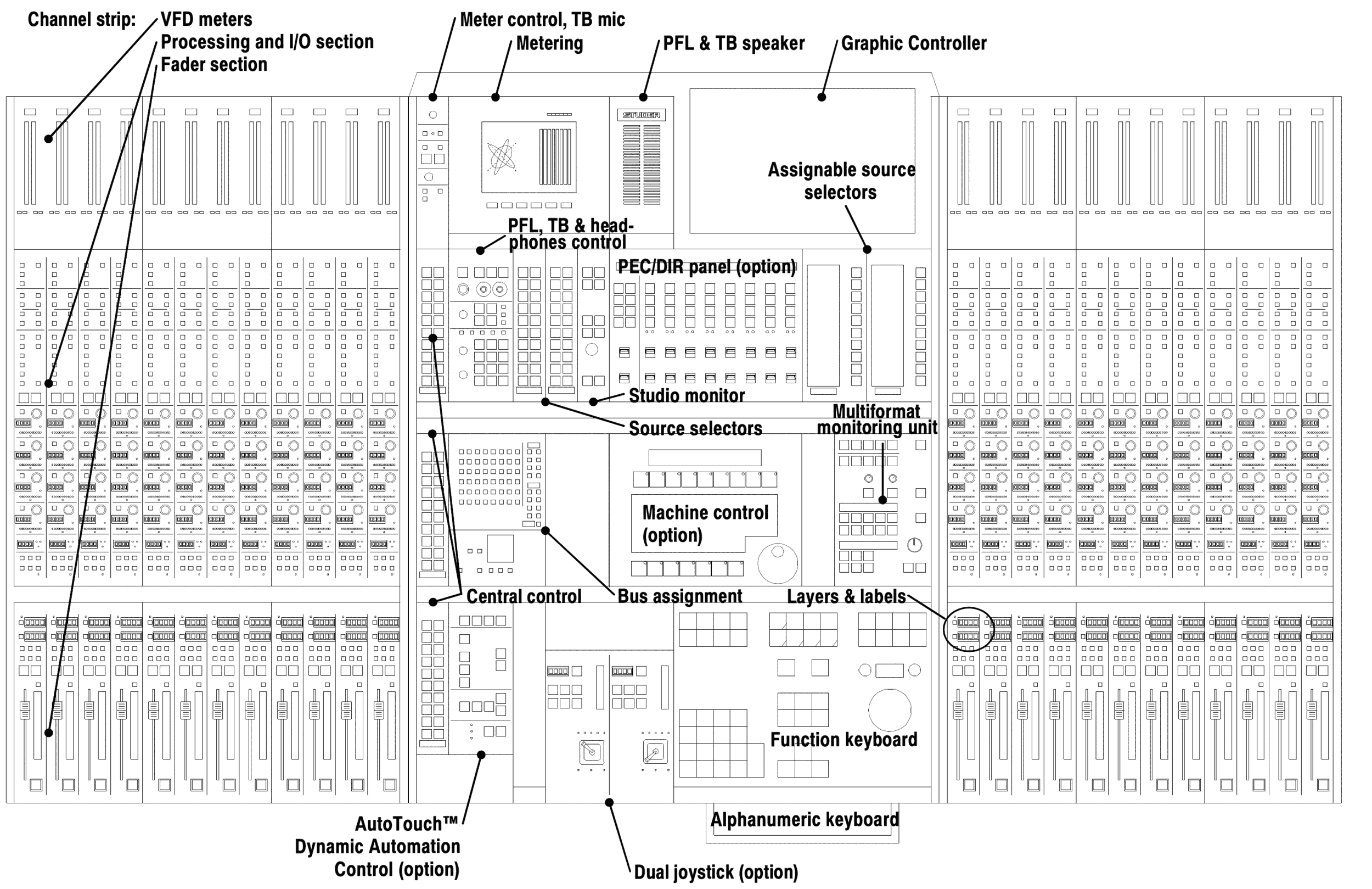

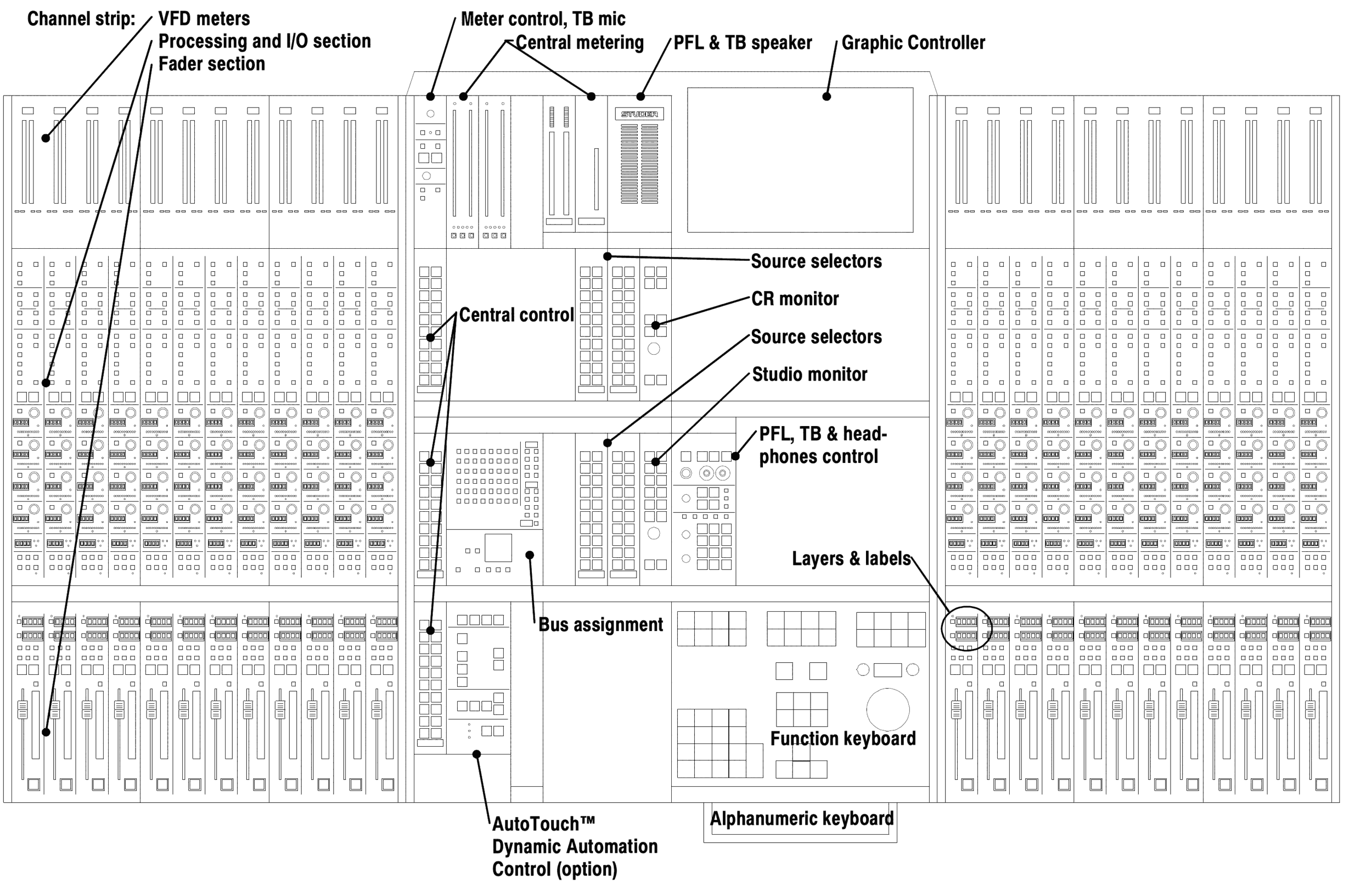

Schémas
Tournez le téléphone en mode paysage pour mieux voir le schéma.
Tournez le téléphone en mode paysage pour mieux voir le schéma.
Logiciels

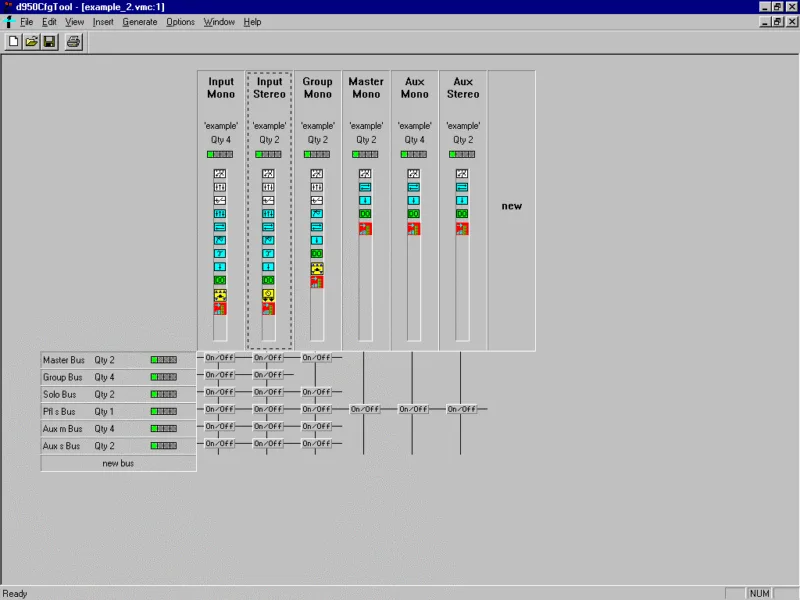

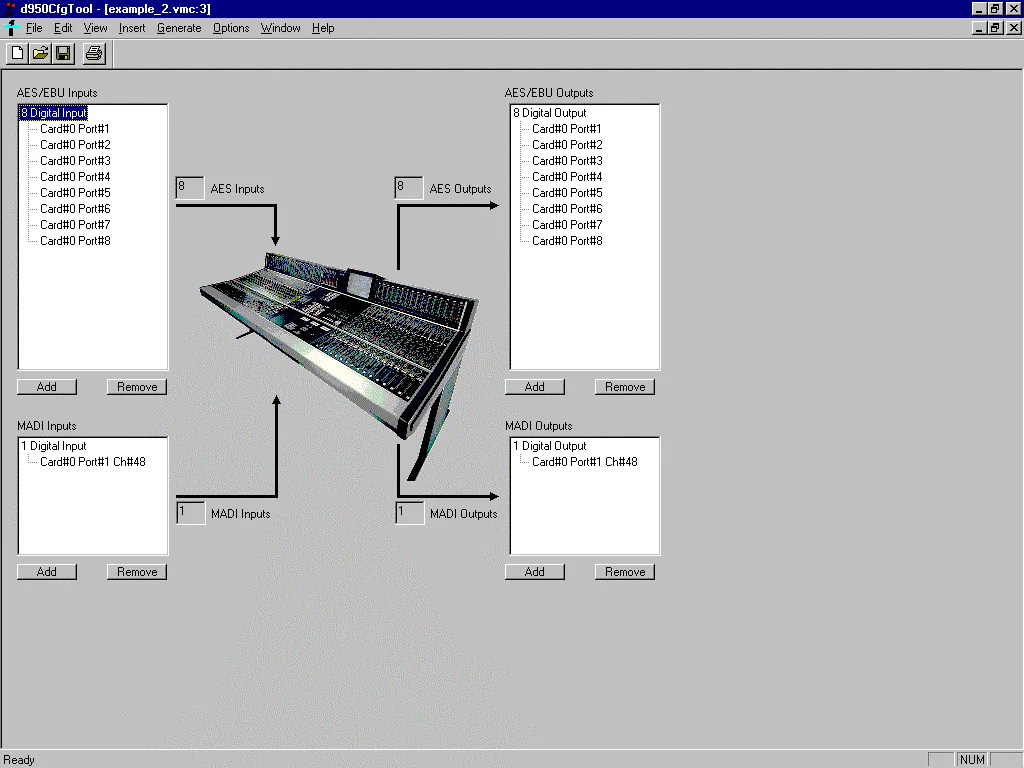

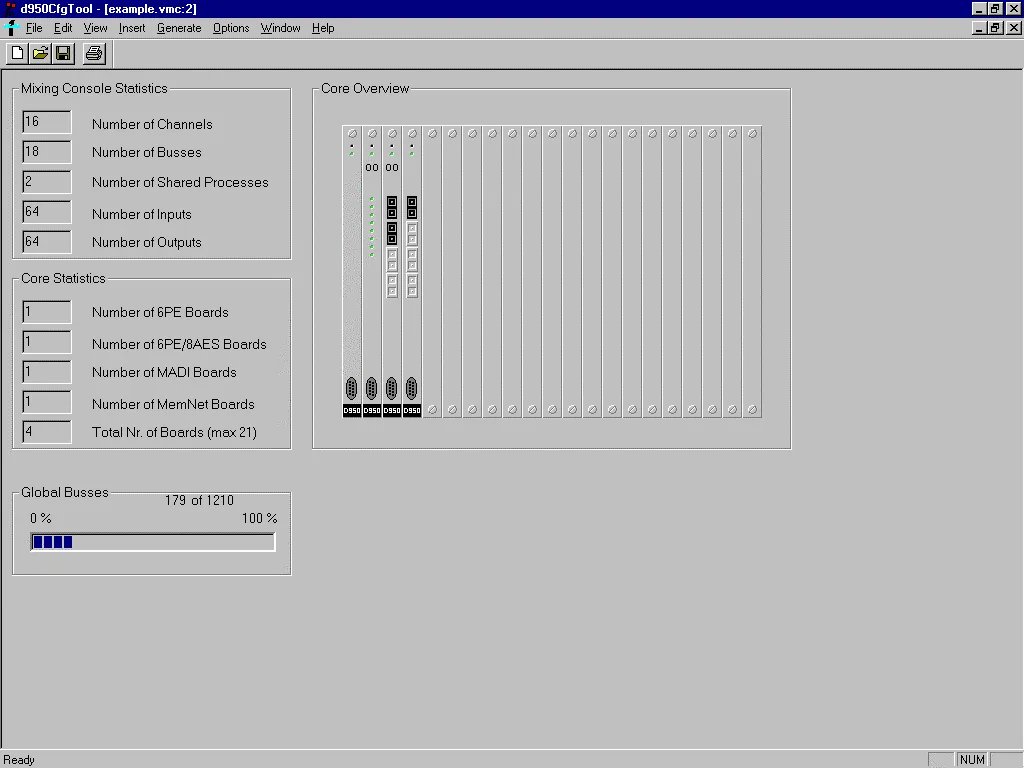

D950 Configuration Tool v1.0Outil logiciel de configuration hors ligne de la console D950 (définition des voies, bus et routage).

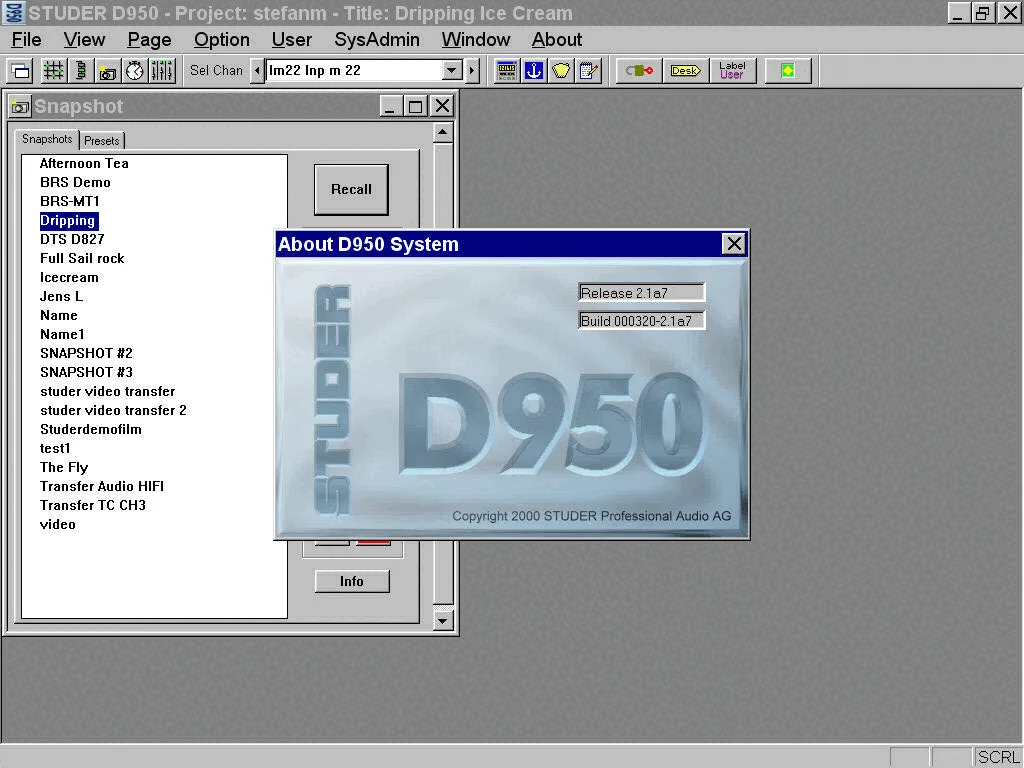

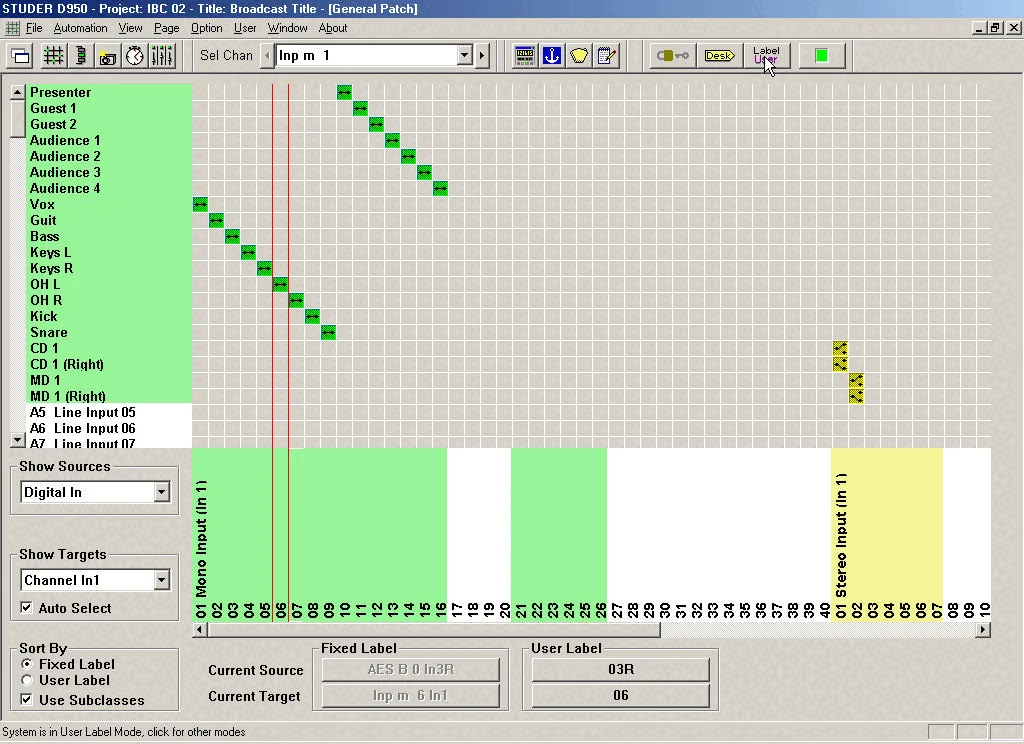

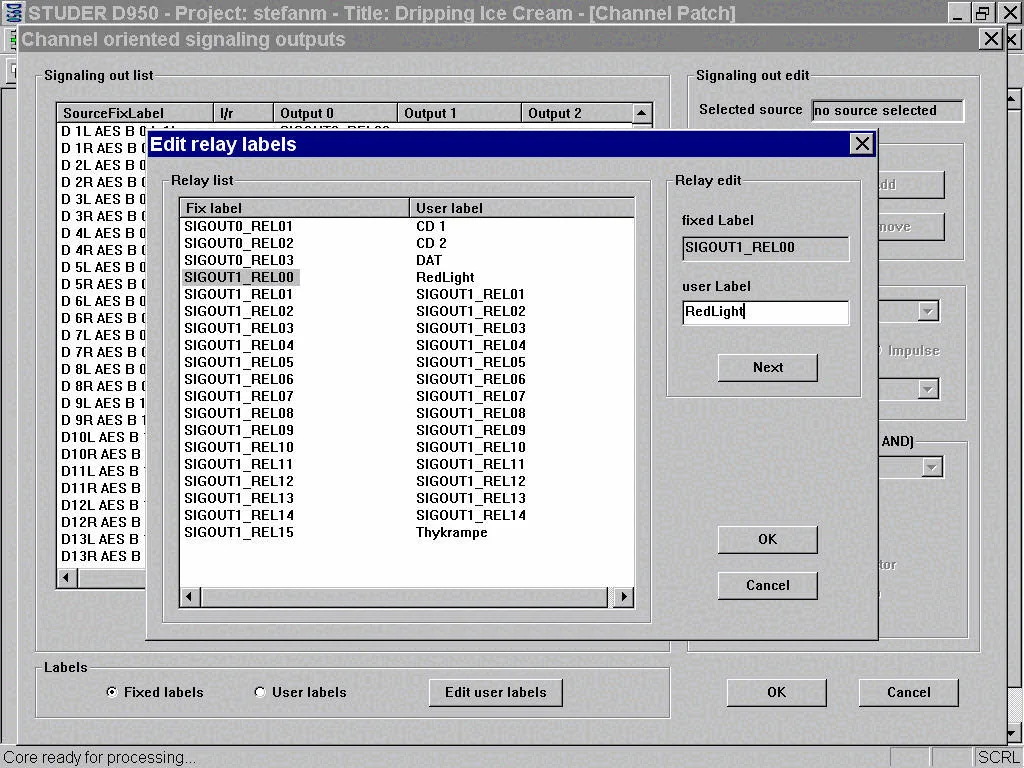

Autres captures
Documents
Éditorial & artistes
Notre avis
Historique & conception
La Studer D950 est un système de mixage numérique modulaire présenté au milieu des années 1990 par le constructeur suisse Studer. Elle repose sur un cœur DSP configurable : le nombre de voies et de bus n'est pas figé mais dépend de la puissance DSP installée, la console pouvant être équipée de quelques dizaines à plus d'une centaine de voies selon les cartes ajoutées.
Le traitement interne s'effectue en virgule flottante 40 bits sur un bus 32 bits, avec des convertisseurs et des entrées/sorties numériques 24 bits (AES/EBU). L'architecture répartit le traitement sur plusieurs cartes DSP partageant un fond de panier commun ; les cartes de traitement (PE) offrent chacune huit entrées et huit sorties AES/EBU double canal.
La surface est bâtie sur des modules de tranches par quatre (input frames de 4 à 64 tranches), chaque tranche donnant accès à dix couches organisées en cinq banques de deux. La fiabilité en exploitation critique repose sur des alimentations redondantes, des cartes DSP enfichables à chaud et un mécanisme de DSP « auto-régénérant » qui bascule automatiquement un traitement vers une carte de réserve en cas de défaillance.
Deux évolutions ont marqué la gamme : la D950B, système de mixage numérique de base, et la D950S, version surround introduite à l'AES de 1997, dotée du logiciel VirtualSurround Panning (VSP) pour la production 5.1. Plus de 80 systèmes avaient été vendus dans le monde à l'automne 2000. La D950 a été remplacée au milieu des années 2000 par la série Vista de Studer.
