Allen & Heath Allen & Heath iLive-R72
Surface de contrôle numérique ultra-compacte, montable en rack, du système iLive
Description
Technique
Spécifications
Entrées / Sorties
| Entrées ligne | 4 |
|---|---|
| Sorties totales | 4 |
Traitement
| Bus de mix | 32 |
|---|---|
| Groupes DCA/VCA | 16 |
| Moteur DSP | Le mixage est assuré par le MixRack iDR (moteur RackExtra 64x32, 8 FX) ; la R72 est la surface de contrôle |
| Fréquence d'échantillonnage max | 48 000 kHz |
Surface
| Faders physiques | 12 |
|---|---|
| Faders motorisés | Oui |
| Couches de faders | 6 |
| Écrans | 1 |
| Écran tactile | Oui |
| Faders | 12 faders motorisés, 2 banques de 6 couches (A-F) = jusqu'à 72 strips de contrôle |
| Ecran | Écran tactile couleur rétroéclairé + bandeau LCD « write-on » par voie (nom, couleur, statut de mix) |
| Softkeys | 8 touches programmables (SoftKeys) |
| Montage | Surface ultra-compacte montable en rack (kit de montage optionnel) |
Enregistrement
| Enregistrement intégré | Non |
|---|
Réseau
| Réseau & protocoles | Dante / MADI / EtherSound / AES/EBU / Network |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
Autres
| Liaison Surface | ACE (Audio & Control over Ethernet) : audio + contrôle sur un seul câble Cat5, jusqu'à 120 m (400 ft) |
|---|---|
| Connectivite | Switch Ethernet 2 ports intégré, 2x USB, MIDI in/out, sortie VGA pour moniteur externe, embase lampe |
| Es Locales | E/S audio locales : 4 entrées ligne TRS, 2 entrées phono RCA, 1 entrée S/PDIF ; 4 sorties ligne TRS, 2 sorties phono RCA, 1 sortie S/PDIF, sortie monitor TRS, micro talkback (48V), casque |
| Moteur Systeme | Système iLive : surface R72 + MixRack iDR séparés. Moteur RackExtra 64 voies x 32 bus, 8 moteurs d'effets (dans le MixRack) |
| Protocoles Reseau | Protocoles disponibles via les cartes optionnelles du MixRack : Dante (M-Dante), MADI (M-MADI), EtherSound, ACE. Liaison native surface↔MixRack = ACE |
| Frequence | Fonctionnement à 48 kHz |
| Annee Introduction | Introduite vers 2009-2010 (présentée au NAMM 2010) ; la plateforme iLive date de 2006. À confirmer. |
| Fin De Vie | Produit arrêté (fin de vie) — remplacé dans la gamme par le système dLive (surface C1500) |
Logiciels
- iLive EditorLogiciel d'édition officiel du système iLive : configuration et mixage en ligne (via réseau) ou hors ligne (préparation d'une session sans matériel).Télécharger
Accessoires
Autre
- MixRack iDR-48
MixRack (moteur de mixage) du système iLive : 48 entrées locales, moteur RackExtra 64x32, relié à la surface par ACE.
- Kit de montage en rack iLive-R72
Kit officiel de montage en rack 19" de la surface R72.
Carte d'entrée / sortie
- Carte M-Dante
Carte réseau audio Dante pour le MixRack iDR (intégration Audinate).
- Carte M-MADI
Carte MADI (coax/optique) pour le MixRack iDR.
Documents
Éditorial & artistes
Notre avis
Historique & conception

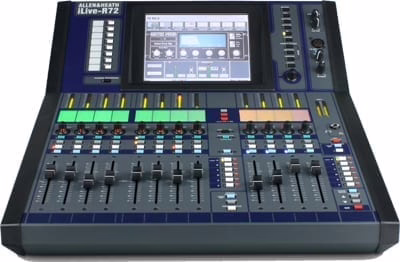

L'Allen & Heath iLive-R72 est une surface de contrôle numérique compacte, montable en rack, appartenant au système iLive. Dans l'architecture iLive, la surface et le moteur de mixage sont physiquement séparés : la R72 ne réalise pas le traitement audio, elle commande à distance un MixRack iDR (moteur RackExtra 64 voies x 32 bus, 8 moteurs d'effets) auquel elle est reliée par le réseau propriétaire ACE — audio et contrôle sur un unique câble Cat5, jusqu'à 120 mètres.

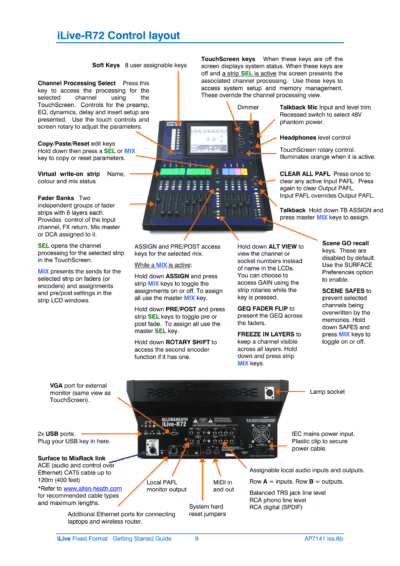

La surface offre 12 faders motorisés répartis en 2 banques de 6 couches (jusqu'à 72 strips de contrôle), un écran tactile couleur rétroéclairé, un bandeau LCD « write-on » par voie (nom, couleur, statut de mix) et 8 touches assignables (SoftKeys). Elle intègre ses propres entrées/sorties audio locales au poste de mixage : 4 entrées et 4 sorties ligne sur jack TRS, 2 entrées et 2 sorties phono RCA, une E/S S/PDIF, une sortie monitor, un micro de talkback (48V) et un casque. Côté système : switch Ethernet 2 ports, deux ports USB, MIDI in/out, sortie VGA pour moniteur externe et embase pour lampe de console.
Comme tout le système iLive, la R72 accepte différents protocoles réseau via les cartes optionnelles installées dans le MixRack (Dante, MADI, EtherSound, ACE), ce qui permet de l'intégrer à des infrastructures broadcast ou multi-régies. Le système a depuis été remplacé par les gammes GLD puis dLive dans le catalogue Allen & Heath.
