Description
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 20 |
|---|
Traitement
| Bus de mix | 11 |
|---|---|
| Moteur DSP | Cœur DSP Série 52, virgule flottante 40 bits |
| Fréquence d'échantillonnage max | 48 000 kHz |
| Channels | 20 voies mono ou stéréo, EQ paramétrique 3 bandes, filtre subsonique, dynamique et limiteur par voie |
| Dsp | Cœur DSP haute performance en virgule flottante 40 bits ; firmware Série 52 commun aux TX2/RX2 |
Surface
| Faders motorisés | Oui |
|---|---|
| Écran tactile | Oui |
| Modules | Module central (52-5614) : 4 faders + section monitoring/talkback ; modules faders (52-5620) : 6 faders ; 4 à 16 faders au total |
| Faders | Faders motorisés 100 mm anti-poussière, seconde couche jusqu'à 20 voies |
| Displays | Écran multitouch 10,1 pouces par module |
Réseau
| Réseau & protocoles | Dante / MADI / AES/EBU / Ravenna |
|---|
Autres
| Concept | Console modulaire compacte de radiodiffusion, modules tabletop chaînables, mode self-op |
|---|---|
| Busses | 11 bus PGM stéréo, bus auxiliaires, 6 clean feeds (mix-minus), 4 bus de monitoring, matrice de routage intégrée |

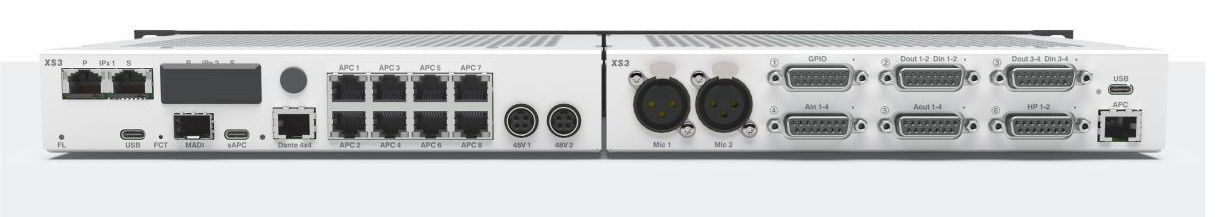

| Local Io | E/S audio principales sur le module central : entrée micro, sortie casque, raccordement haut-parleurs, GPIO, D-sub, Dante/MADI |
| Licensing | Fonctions étendues par codes de licence : faders, bus et clean feeds supplémentaires, mesure de loudness, profanity delay, apps Views et Assist |
| Config | Configuration via SX2Config (version simplifiée de Toolbox) |

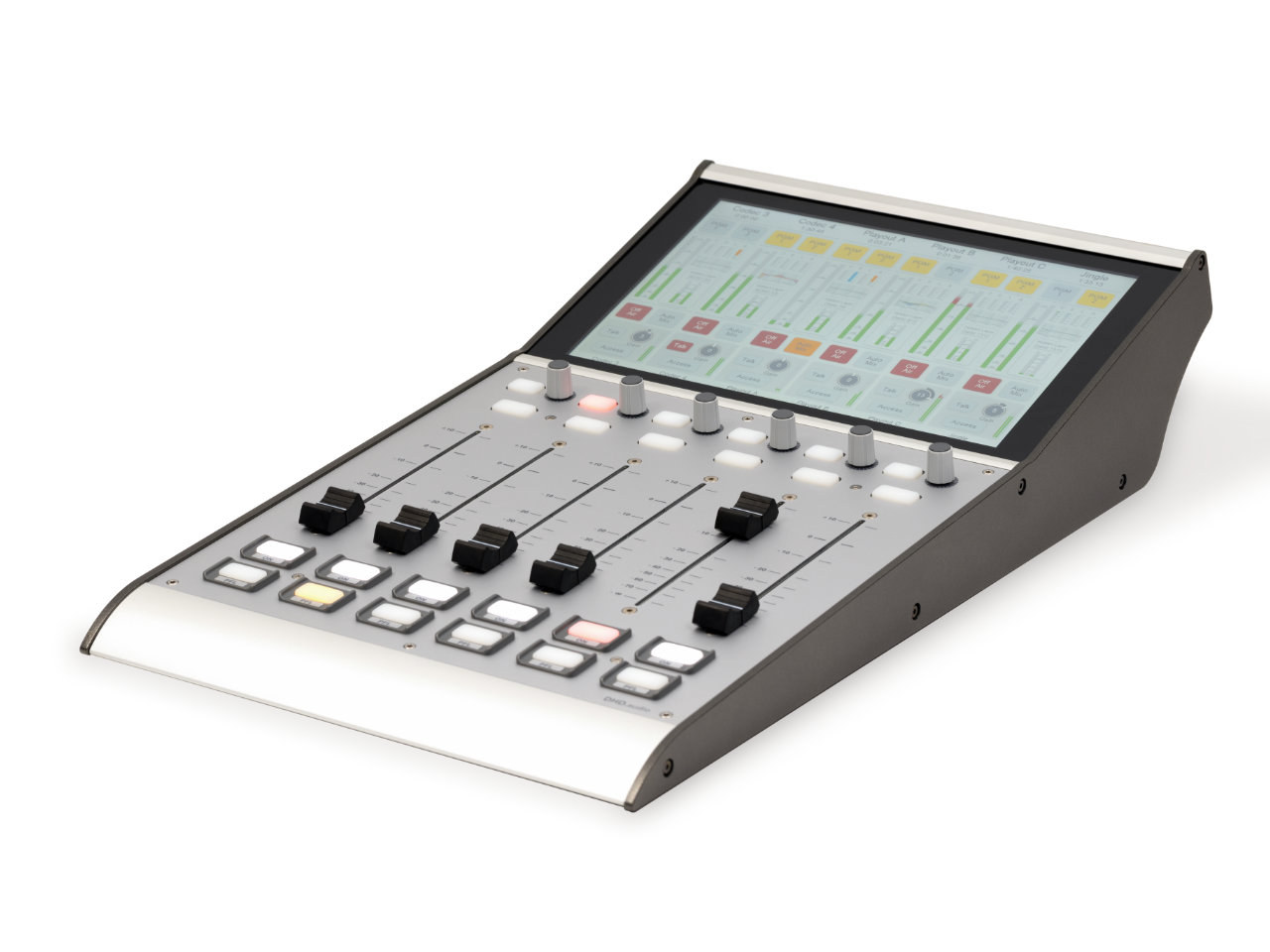

Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Logiciels
- DHD Toolbox / SX2ConfigLogiciel de configuration des consoles DHD ; SX2Config en est la version simplifiée pour la SX2.Télécharger
- DHD Views & Assist AppApplications navigateur DHD pour la visualisation et l'assistance au mixage.Télécharger
Autres captures
Documents
Éditorial & artistes
Notre avis
Historique & conception

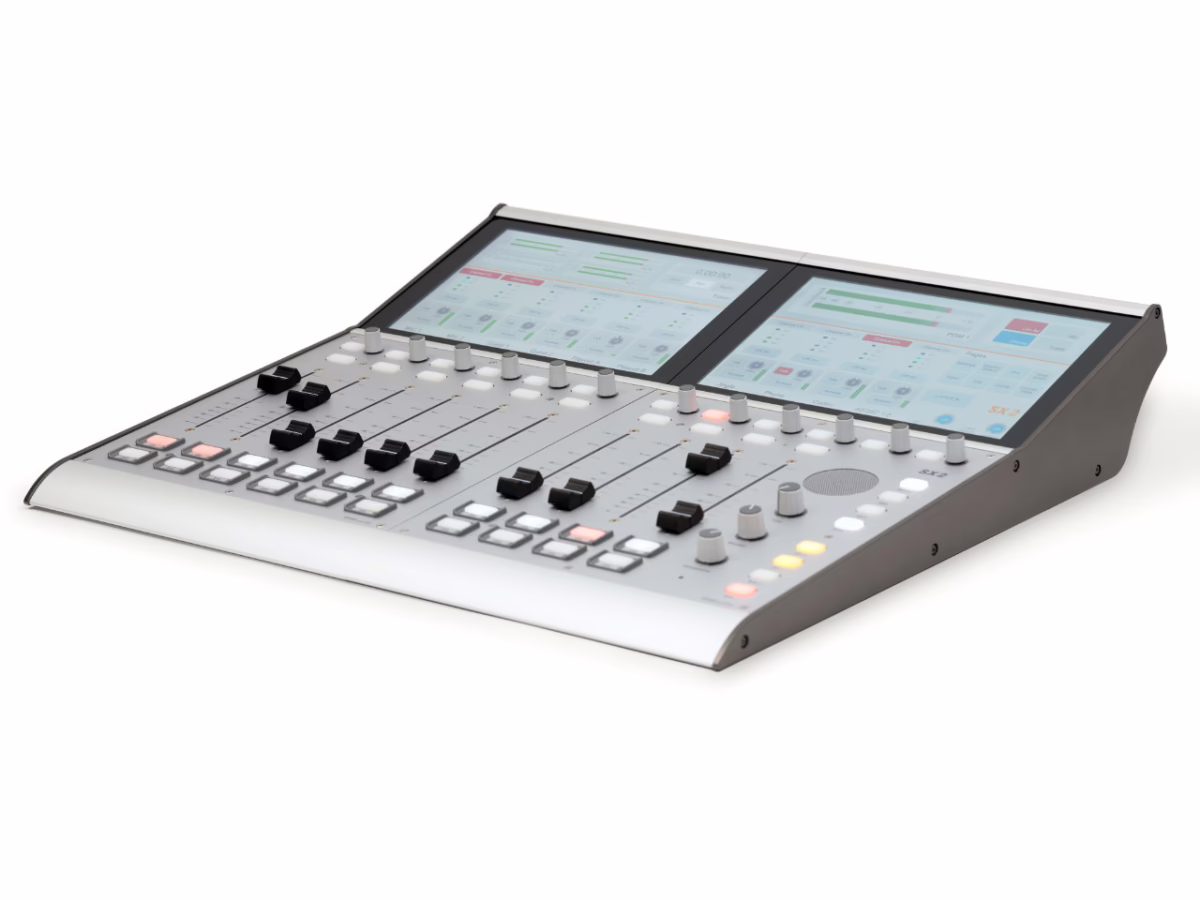

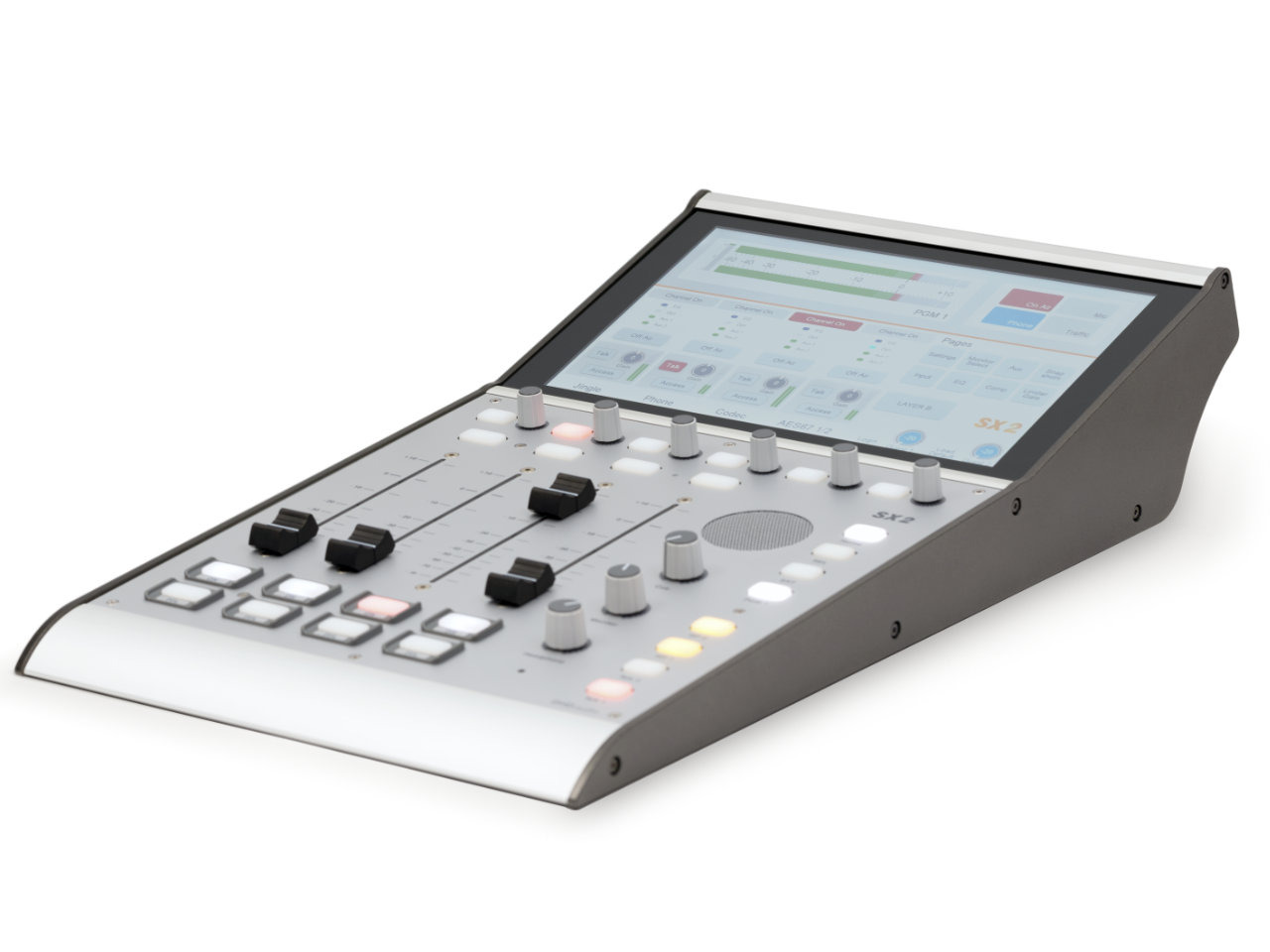

La DHD SX2 est une console de mixage numérique compacte pour la radio et la diffusion, introduite en 2018 par le constructeur allemand DHD. Pensée comme un produit optimisé en coût, elle vise les studios d'antenne, les stations de travail audio et les petits cars-régie. La console se compose de modules tabletop séparés que l'on chaîne : un module central (52-5614) réunissant quatre faders et une section de monitoring, talkback et commandes centrales, et des modules de faders (52-5620) de six voies chacun, pour un total de 4 à 16 faders.
Tous les faders sont motorisés (100 mm, protégés de la poussière) et offrent une seconde couche jusqu'à 20 voies. Chaque module intègre un écran multitouch de 10,1 pouces. Le module central porte les E/S audio principales — entrée micro, sortie casque, raccordement direct des haut-parleurs, GPIO, D-sub et réseau — ce qui réduit le câblage et l'encombrement en rack.
La SX2 repose sur le firmware Série 52, commun aux TX2 et RX2, et se configure avec SX2Config, version simplifiée de Toolbox. Son cœur DSP en virgule flottante 40 bits traite 20 voies mono ou stéréo (EQ paramétrique 3 bandes, filtre subsonique, dynamique, limiteur), 11 bus PGM stéréo, six clean feeds et quatre bus de monitoring. Les fonctions supplémentaires (faders, bus, clean feeds, mesure de loudness, profanity delay, applications Views et Assist) s'activent par codes de licence.
