Description
Technique
Spécifications
Entrées / Sorties
| Entrées totales | 8 |
|---|---|
| Entrées ligne | 8 |
| Sorties totales | 16 |
Traitement
| Bus de mix | 1 |
|---|---|
| Départs auxiliaires | 2 |
| Moteur DSP | LSI propriétaires Akai (technologie héritée du système de post-production DD1500) |
| Fréquence d'échantillonnage max | 65 535 kHz |
| Résolution | 24 bits |
| Résolution de traitement | 24 bits |
Surface
| Faders physiques | 0 |
|---|---|
| Faders motorisés | Non |
| Écran tactile | Non |
Enregistrement
| Enregistrement intégré | Oui |
|---|---|
| Type d'enregistrement | Disque dur SCSI — PCM linéaire 16 pistes |
Réseau
| Réseau & protocoles | AES/EBU / ADAT |
|---|---|
| Alimentation redondante | Non |
| Réseau redondant | Non |
Autres
| Pistes | 16 pistes |
|---|---|
| Format Audio | PCM linéaire 16 / 20 / 24 bits |
| Frequences Echantillonnage | 32 / 44,056 / 44,1 / 48 kHz — 96 kHz pris en charge (mastering DVD, version pro) |
| Convertisseurs Ad | 24 bits, suréchantillonnage 128x (delta-sigma) sur la version pro |
| Convertisseurs Da | 20 bits, suréchantillonnage 8x |
| Traitement Interne | 24 bits |
| Entrees Analogiques | 8 entrées sur jack 6,35 mm TRS (sym./asym.), sélection de gain HI/MID/LOW, préamplis intégrés |
| Sorties Analogiques | 16 sorties + bus master stéréo |
| Es Numeriques | AES/EBU et S/PDIF (in/out), entrée word clock |
| Mixeur Interne | Mixeur numérique 16 voies : 2 départs aux, bus stéréo de mixdown numérique |
| Automation | 99 instantanés (snapshots) avec fondus ; automation dynamique complète via MIDI |
| Egaliseur Optionnel | Carte EQ optionnelle : égaliseur numérique 16 voies 3 bandes paramétrique/shelving |
| Stockage | SCSI — disque interne optionnel (kit KIT-DR8) ou externe ; jusqu'à 6 périphériques SCSI (DD, M/O, JAZ) |
| Chainage | Jusqu'à 8 DR16 chanées en maître/esclave = 128 pistes |
| Autolocalisation | Jusqu'à 109 points d'autolocalisation à accès instantané |
| Slots Options | 5 slots d'options pour cartes d'interface (SCSI-B IB801S, MIDI IB803M, ADAT IB804A, SMPTE IB802T, RS422/Sony 9-pin IB805R, Bi-Phase IB806B) |
| Affichage Optionnel | Option SuperView : sortie SVGA vers moniteur externe (affichage graphique des pistes/enveloppes) |
| Telecommandes | Télécommandes optionnelles DL16 Remote Controller/Mixtab et MT8 Mix Controller |
| Fabrication | Fabriqué au Japon |
| Annee Introduction | Version « pro » introduite vers 1999-2000 (manuel opérateur imprimé en février 2000, code 000218-4). La DR16 d'origine date de 1995-96. À confirmer. |
Tranche & détails
Tournez le téléphone en mode paysage pour mieux voir la tranche.
Accessoires
Surface / module
- DL16 Remote Controller / Mixtab
Télécommande de mixage déportée (faders et commandes de transport/mixage) pour piloter le DR16pro.
- MT8 Mix Controller
Contrôleur de mixage à huit voies pour l'automation dynamique du mixeur interne.
Autre
- Carte EQ 16 voies (option)
Carte d'égaliseur numérique 16 voies 3 bandes paramétrique/shelving.
- SuperView — sortie SVGA
Option d'affichage graphique haute résolution sur moniteur SVGA externe.
Carte d'entrée / sortie
- IB804A — interface ADAT
Carte d'interface optique ADAT (8 canaux numériques en temps réel).
- IB803M — interface MIDI
Carte MIDI pour le contrôle et l'automation via MMC/MIDI.
Documents
Éditorial & artistes
Notre avis
Historique & conception
L'Akai DR16pro est un enregistreur-éditeur numérique 16 pistes sur disque dur, évolution « pro » de la DR16 (1995-96), fabriqué par Akai professional M.I. Corp. Il enregistre en PCM linéaire 16, 20 ou 24 bits et prend en charge, sur cette version, l'échantillonnage à 96 kHz (mastering DVD), avec des convertisseurs A/N 24 bits à 128x de suréchantillonnage et des convertisseurs N/A 20 bits, le traitement interne étant mené en 24 bits.
La machine se manipule comme un magnétophone à bande (transport, punch-in/out, auto-punch, fonction « Take » pour cinq prises alternées par piste, Undo) tout en offrant le montage non destructif à accès aléatoire : la molette jog/shuttle et jusqu'à 109 points d'autolocalisation permettent de retrouver instantanément un point d'édition. Un mixeur numérique 16 voies est intégré, avec deux départs auxiliaires, un bus stéréo de mixdown numérique, 99 instantanés mémorisables avec fondus et une automation dynamique complète via MIDI ; une carte optionnelle ajoute un égaliseur numérique 16 voies 3 bandes.

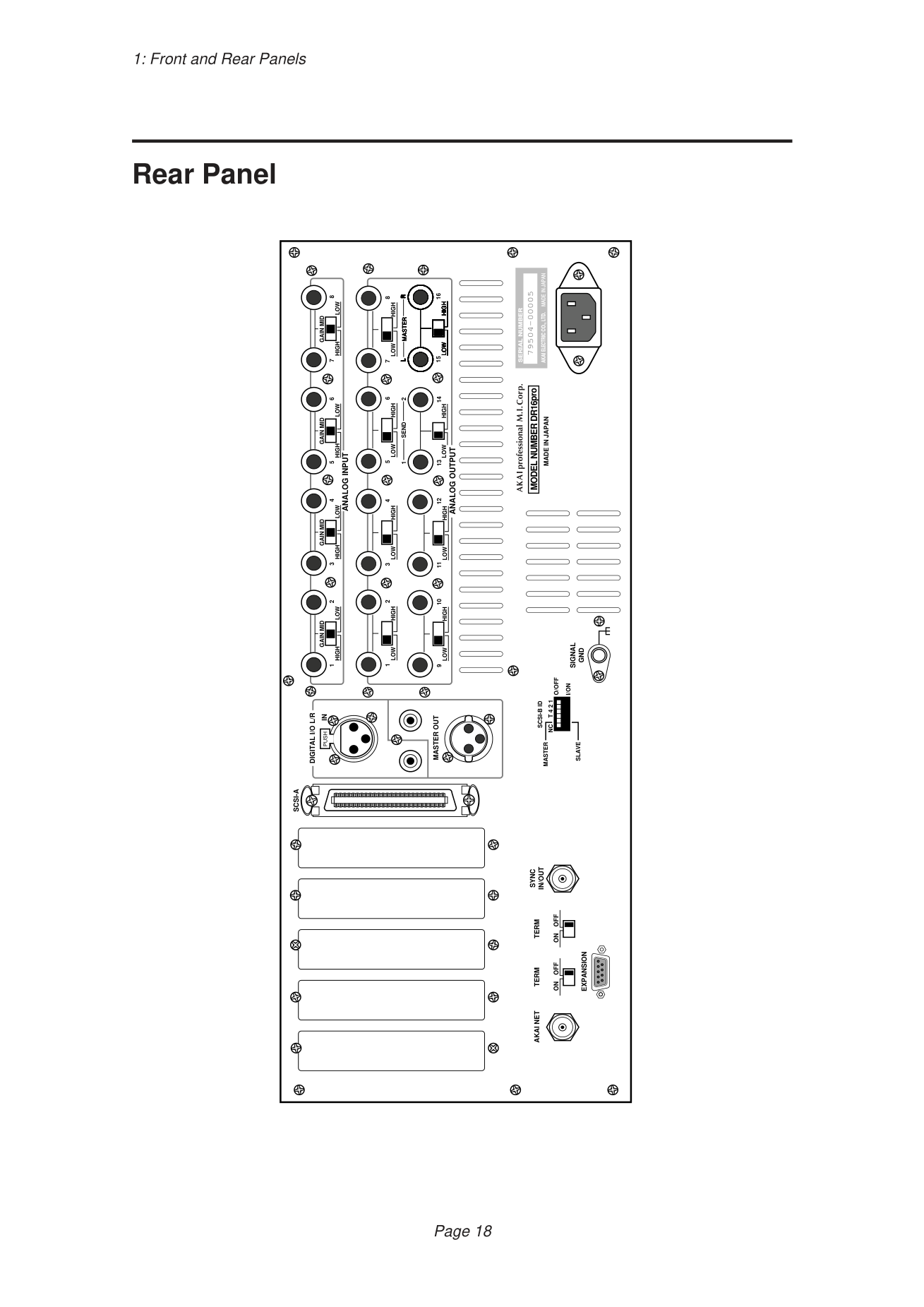

Côté raccordements, la face arrière propose huit entrées analogiques sur jack 6,35 mm (gain HI/MID/LOW, préamplis intégrés), seize sorties analogiques plus un master stéréo, des entrées/sorties numériques AES/EBU et S/PDIF, une entrée word clock, un port SCSI (jusqu'à six périphériques : disques durs, magnéto-optiques, JAZ) et cinq slots d'options accueillant des cartes d'interface (SCSI-B, MIDI, ADAT IB804A, SMPTE, RS422/Sony 9-pin, Bi-Phase) pour la synchronisation et l'échange numérique. Jusqu'à huit unités se chaînent en maître/esclave pour atteindre 128 pistes. L'exploitation peut être déportée sur les télécommandes DL16 (Remote Controller/Mixtab) et MT8, et un moniteur SVGA se branche via l'option SuperView.
